本课时主要介绍GDT表项的细节，以及如何重新加载GDT表。之所以重新加载GDT表，是因为原表项太小，以及该内存可能被用作其它用途，如栈。

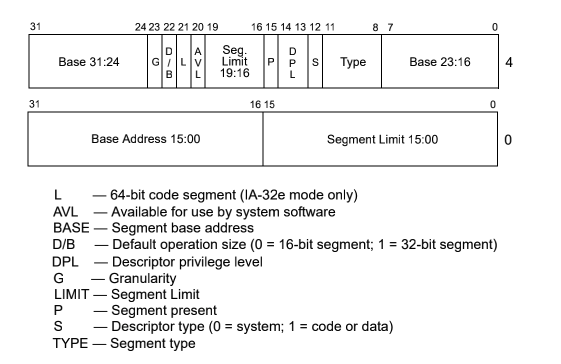

GDT表项格式

以下仅界限表项的属性部分：

  • S：1-代码段或数据段，0 - 系统段
  • DPL：特权级，取值0-3
  • P：段是否存在，1存在，0不存在
  • D/B：指示代码或栈的大小是32位还是16位，1 - 32位，0-16位
  • G：段界限的单位。1 - 界限的单位是4KB，0 - 字节。
  • L和AVL：我们不没有用到，使用0即可。

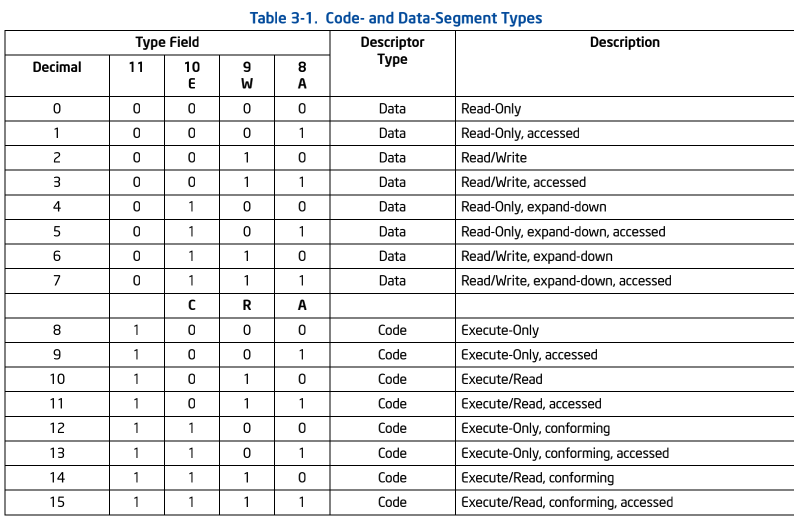

  • type：见下表，用于描述段的具体类型


GDTR寄存器

使用LGDT指令，可以将GDT表相关的信息加载到GDTR寄存器中。后续对寄存器的访问，都会通过其指向的GDT表。

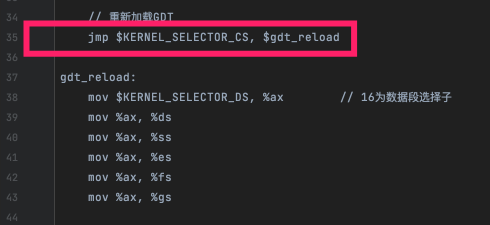

在重新设置后，需要使用jmp $选择子, $offset跳转。有的同学认为，可以不跳转，因为CS的值为8，新表中代码段描述符对应的选择子也为8，二者相等，无需跳转。

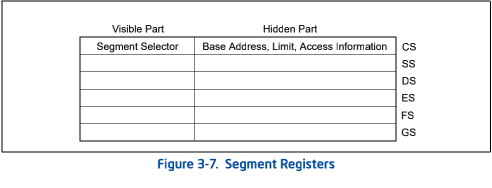

之所以要重新跳转，是为了使CS寄存器重新加载新GDT表中相应的信息。如下图所求，CS寄存器除了保存选择子信息外，还会在内部自动保存从GDT表中加载的基地址、界限、属性等相关信息。当使用jmp $选择子, $offset进行跳转后，CS将从新表中加载新的信息，这样就避免了仍然使用原来的信息。所以，最好是重新加载，以使用新的信息。
当然，在目前的工程中，由于新表中代码段相关的信息和旧表中的相同，所以不重新加载也不影响程序的运行。

参考资料

  • 课程附带的intel编程文档卷3：Intel® 64 and IA-32 Architectures Software Developer’s Manual Volume 3 (3A, 3B, 3C & 3D): System Programming Guide
