本课时主要介绍如何利用C结构体的内存布局特性来解析异常时压入的栈内容，从而能够在异常处理函数中方便地解析压入的栈中内容。
主要难点有两点：结构体中各字段与内存元素之间的映射、发生异常时压入栈中的数据元素有哪些。

异常发生时压入栈中的内容

根据Intel编程文档卷3中的内容可知，发生异常时，硬件会自动压入一部分数据到栈中，如下图所示。根据是否有特权级变化，有两种不同类型的压栈方法。本课时仅讨论无特权级变化的压栈方法，即图中上半部分。

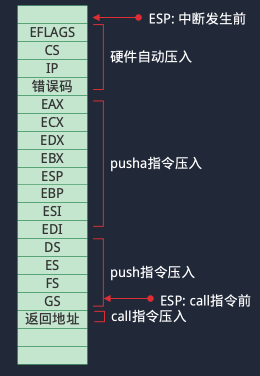

此外，在异常处理函数中，还使用了pusha指令压入了各种寄存器的值，压入的顺序为： AX, CX, DX, BX, original SP, BP, SI, and DI，以及通过push es等指令压入了其它段寄存器的值。因此，当异常发生后到进入异常处理函数的这个过程中，压入的栈如下：

参数的映射

结合以前的课时，我们知道从do_handler_unknown()看来，压入栈中的这些寄存器，相当于是传递给它的参数。难点在于压入栈中的寄存器数量太多，如果简单地将这些寄存器值全部映射到do_handler_unknown()的参数中，则该函数的参数数量将很多。

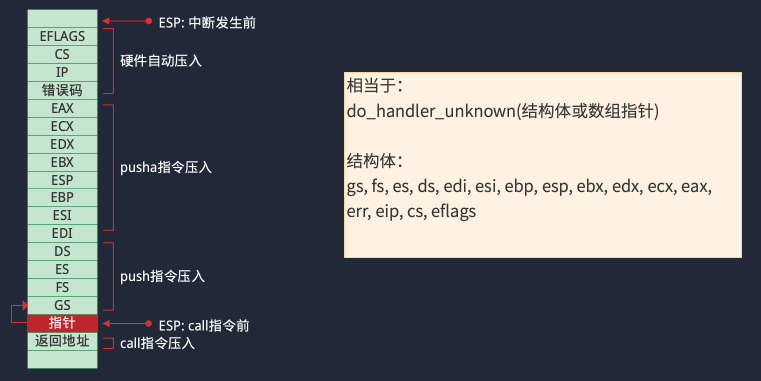

于是，课程中使用了一个结构体exception_frame_t映射栈中这些寄存器的值，然后在栈中压入所有寄存器值存储的起始位置，相当于是给do_handler_unknown()传递了一个指向所有压入的数据的exception_frame_t类型的指针，从而能方便地直接从结构体中读取所有这些寄存器的值。

参考资料

  • 课程附带的intel编程文档卷3：Intel® 64 and IA-32 Architectures Software Developer’s Manual Volume 3 (3A, 3B, 3C & 3D): System Programming Guide
