学习目标

  1. 学会使用逻辑分析仪分析调试电路中的IO信号

    学习内容

    什么是逻辑分析仪

    逻辑分析仪（Logic Analyzer）是一种工具，用于分析数字信号，例如控制信号，时钟信号等等。它可以用于调试和验证数字电路、嵌入式系统等等。
    本教程采用的是mini版USB 逻辑分析仪。总共有10个端口，其中8个为分析通道，一个时钟信号，一个是GND。
    8路通道可以同时测8路信号。

    软件安装

    安装提供的安装包，根据实际情况进行安装选择所需要的版本
  • 安装2.4.9版本流程

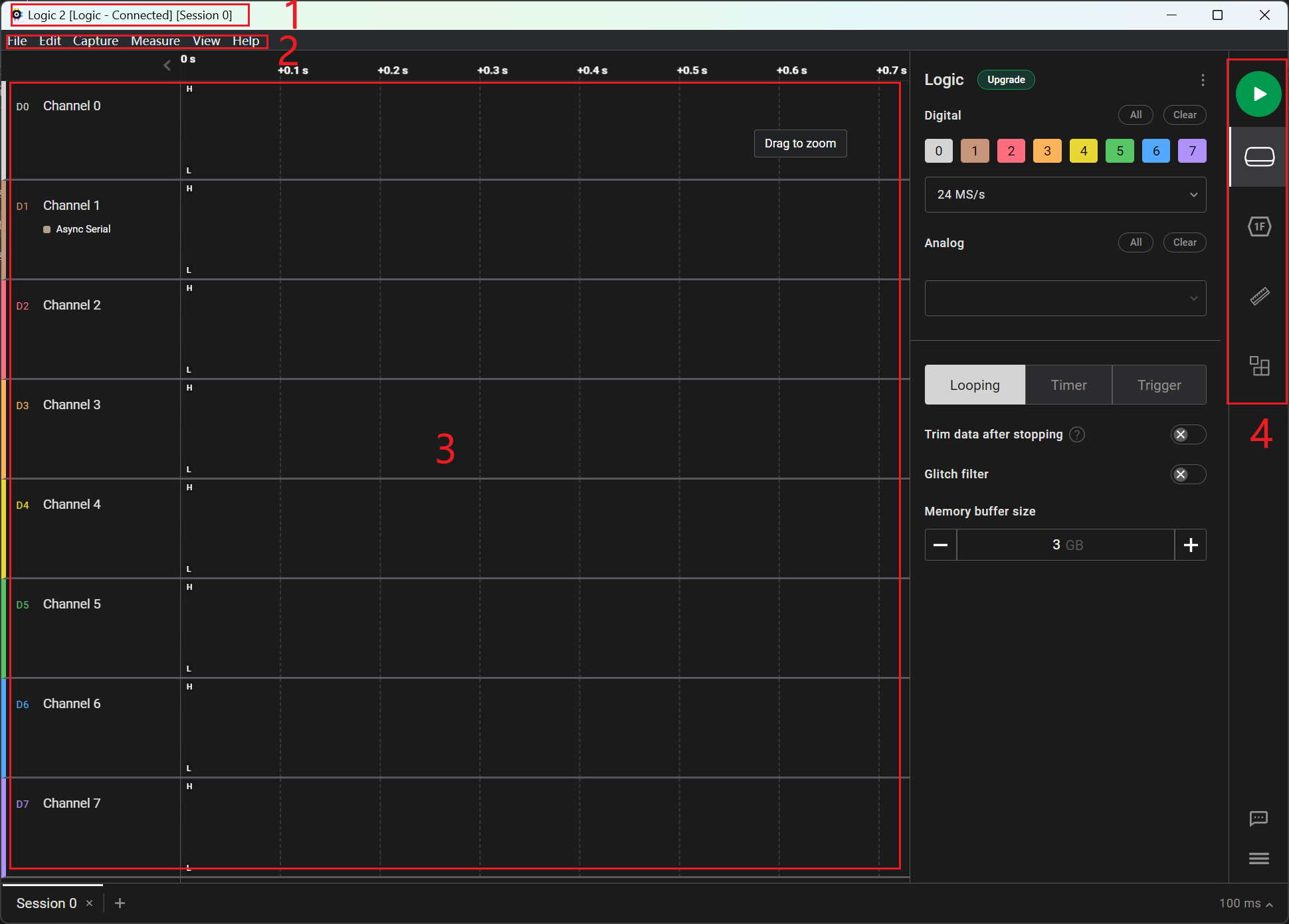

功能介绍

大致关注几个区，后续过程中我们会陆续学会所有功能。

  • 主界面中的顶部，如果显示Disconnected，说明逻辑分析仪没有和PC电脑连接；如果显示Connected,表示已经连接
  • 菜单部分
  • 8个调试通道

  • 右侧功能部分，绿色按钮为调试按钮

    使用逻辑分析仪测试点灯

    分析测试

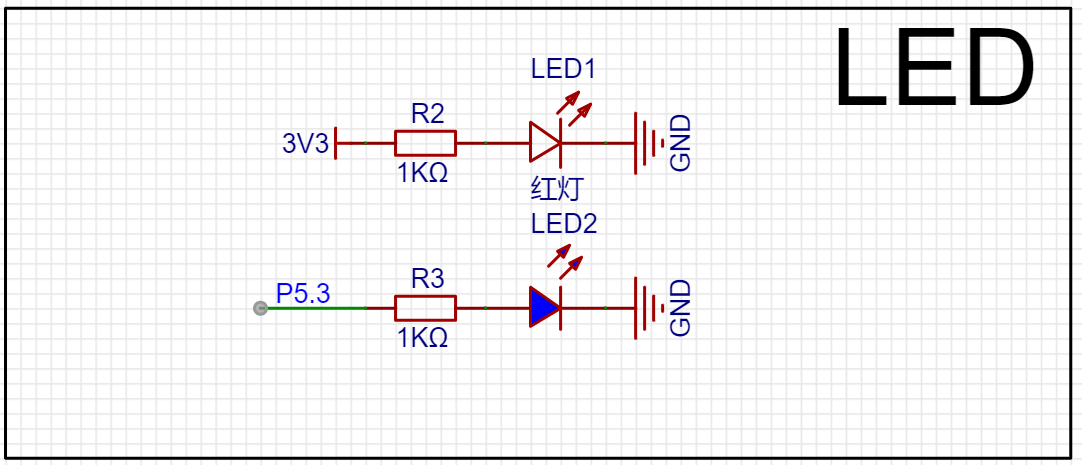

    测试P5.3端口是否是1秒钟高电平1秒钟低电平

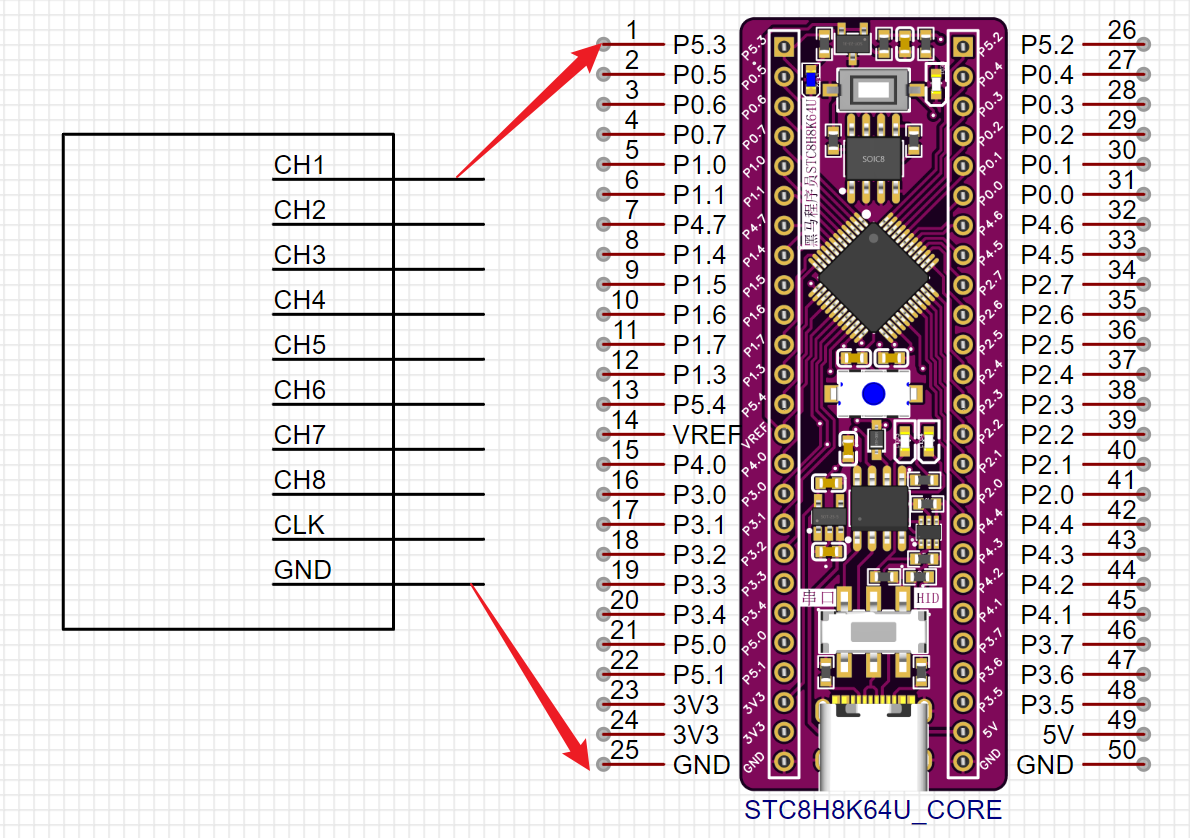

    接线

    将逻辑分析仪的通道1线和开发板中的P5.3引脚连接。
    将逻辑分析仪的GND线和开发板的GND连接。

    测试

    将LED的代码烧录到开发板中，并且运行。
    打开逻辑分析仪的软件(Logic)，查看是否和逻辑分析仪连接，点击按钮进行测试

  • 配置采样率，最高24MS/s

  • 点击绿色按钮进行采用

观察通道1，通过鼠标滚轮缩放，查看波形。
鼠标放到悬浮窗上，可以查看高低电平持续时间。

:::warning 注意：如果逻辑分析仪采集数据时频繁中断，可尝试将采样率降低至1MS/s :::

练习题

  1. 安装逻辑分析仪调试软件
  2. 使用逻辑分析仪调试IO口
  3. 解决连不上的问题
