学习目标

  • 学习如何配置C51单片机的端口
  • 学习如何使用C语言编写控制LED的程序
  • 学习如何使用Keil C51编译和烧录程序

  • 掌握项目编写流程

    学习准备

  • 黑马程序员STC8核心开发板

  • C51的Keil 环境

    学习内容

    原理图

    通过控制 P5.3引脚输出高电平时，LED灯就点亮，输出低电平时LED灯就熄灭

    需求实现

    点亮或是熄灭LED

    项目创建

  1. 新建项目

根据个人情况，选择合适的目录，创建项目

  1. 配置开发板信息

配置设备信息：
当前位STC芯片的开发板，选择STC MCU Database

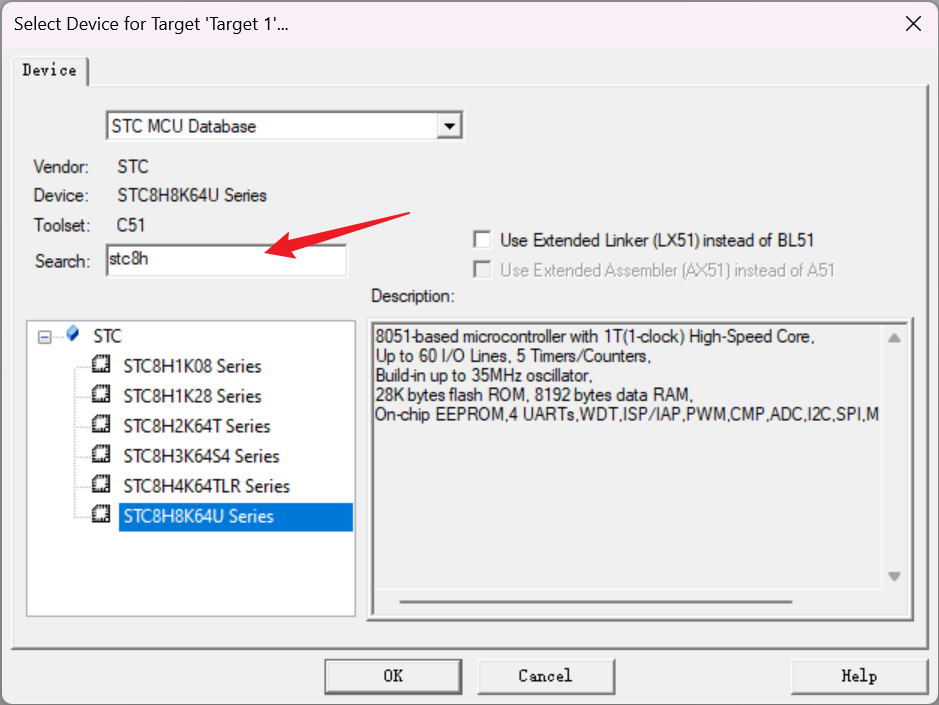

搜素具体芯片型号，进行配置：
黑马程序员的stc芯片位STC8H系列下的8K64U型号，选择对应型号即可。如果以后采用的是其他型号，则选择其他型号

  1. 取消汇编配置，新建完成项目


项目新建完成后，目录结构如下：

  • Target 1为项目根节点
  • Source Group1为源码目录
  • 可根据个人喜好来修改他们的名称

    编码实现

    结构准备

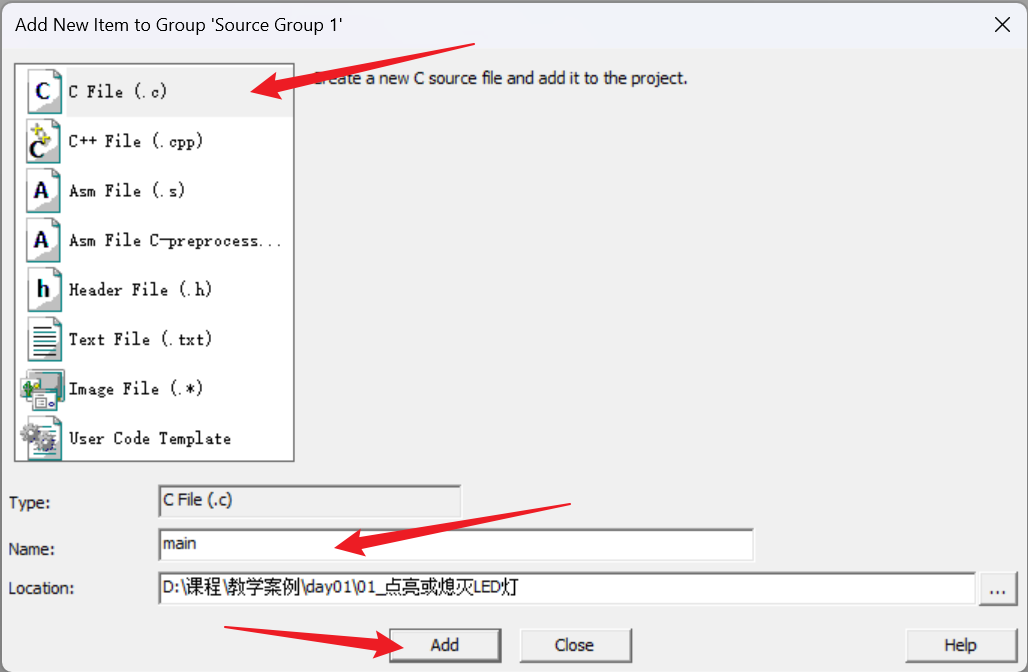

    在源码目录，右键打开操作面板，选择Add New Item to Group ...
    新建main.c文件。根据面板提示，选择C File,确定好文件名称，当前的文件名称为main。
    Add完成后，在源码目录中会多一个 main.c文件

代码实现

在 main.c中编写代码，实现main函数

  1. #include "STC8H.H"
  3. int main() {
  4.     P5M0 = 0x00;
  5.     P5M1 = 0x00;
  7.     P53 = 1;
  8.     while(1) {}
  9. }
  1. #include "STC8H.H"
  3. int main() {
  4.     P5M0 = 0x00;
  5.     P5M1 = 0x00;
  7.     P53 = 0;
  8.     while(1) {}
  9. }

编译烧录运行

  1. 如果没有配置编译输出，需要进行输出配置

在Output中 勾选 Create HEX File

  1. 保存与编译代码

编译完成后，来到项目创建的目录下的Objects目录中，会有一个以.hex结尾的二进制文件，这个文件就是编译的结果，也是需要进行烧录的二进制文件

  1. 烧录

打开 STC-ISP工具，对烧录进行配置

  • 芯片型号：根据当前开发板STC8型号进行确定，黑马程序员的STC8开发板采用的是STC8H8K64U
  • 串口：开发板和PC电脑通过USB进行连接后，会显示串口信息，选择对应的串口

点击下载/编程此时，烧录提示中显示 正在检测单片机....
此时需要点击开发板中的蓝色按钮，进行烧录。
