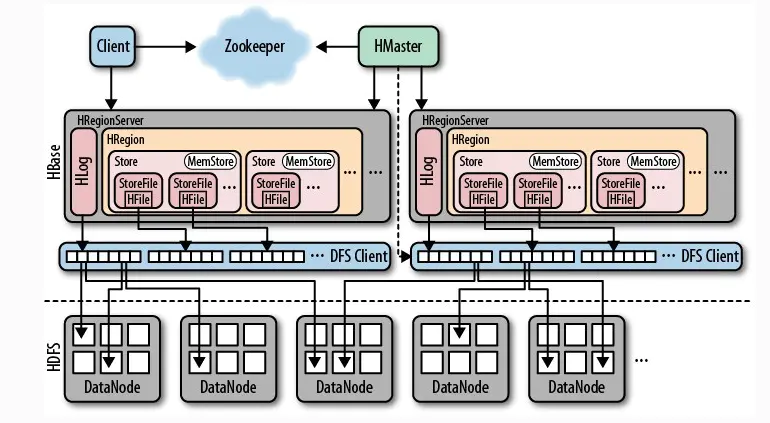

HBase - 图1

    1. []
    3.     : HBase客户端连接HBase集群进行数据读写的流程
    5. [写流程]
    7.     : -> Client 访问 zookeeper, 从Region中获取表信息 ->
    8.   -> 根据namespace、表名和rowkey根据meta表的数据找到写入数据对应的RegionServerID
    9.   -> 通过RegionServerID定位到region
    11. [读流程]
    13.     : Client 请求访问 zookeeper, 获取meta表信息
    14.   -> 通过meta表中的 Rowkey,tableName,TimeStamp 定位到 RegionID
    15.   -> 通过这个RegionID查找到相对应的RegionServer
    16.   -> 查找到RegionServer中,先查找MemStore（写缓存）,如果查不到,再进入BlockCache（读缓存）中查询，如果查不到，再进入StoreFile中查(依据StoreFile的索引查)，并把结果放在BlockCache中
    18. // HBase客户端进行数据读写不会接触到HMaster, 只会接触到zookeeper集群和和所有的regionserver节点
    1. [RegionServer端口]
    3.     : 默认的RegionServer端口是16020
    5. <property>
    6.     <name>hbase.regionserver.port</name>
    7.     <value>16020</value>
    8. </property>
    10. [客户端 /etc/hosts]
    12.     : HBase客户端通过zookeeper获取到regionserver的节点名和端口
    13.   // slave1:16020,slave2:16021,slave3:16022
    14.   // 会解析本机的/etc/hosts文件, 获取slave1, slave2, slave3的IP地址
    16. 59.69.101.206  slave1
    17. 59.69.101.206  slave2
    18. 59.69.101.206  slave3
    20. <property>
    21.     <name>hbase.zookeeper.quorum</name>
    22.     <value>59.69.101.206:42181,59.69.101.206:42182,59.69.101.206:42183</value>
    23. </property>
    25. [配置路由器]
    27.     : 给zookeeper和regionserver节点配置端口映射
    29. 59.69.101.206:12181     zookeeper1.ip:2181
    30. 59.69.101.206:12182     zookeeper2.ip:2181
    31. 59.69.101.206:12183     zookeeper3.ip:2181
    33. 59.69.101.206:16020     slave1.ip:16020
    34. 59.69.101.206:16021     slave2.ip:16021
    35. 59.69.101.206:16022     slave3.ip:16022
    37. // RegionServer
    38. 192.168.0.180  16020
    39. 192.168.0.74   16021
    41. //
