参数视图相关

基本操作

视图缩放


参数图添加mark和文字

添加mark有多个选项可选, 如任意位置, 峰值等; 添加问题可以起到注释的作用, 这里可以添加中文.

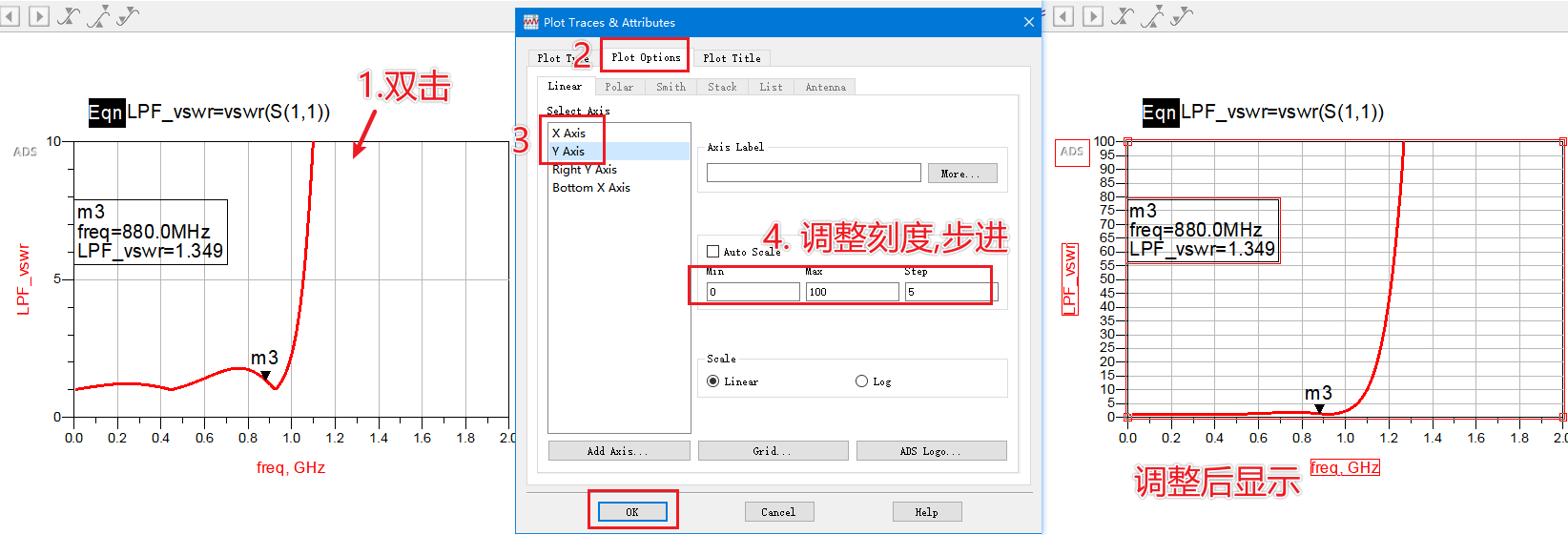

图形坐标调整


波形颜色粗细调整

  • 双击需要调整的波形, 调整确定即可


进阶操作

mark点多图联动(indep()函数)

如在回波损耗视图移动mark, 在smith圆图自动移动. 需要用到indep函数, 在m2的频率处输入indep(m1)即可, 调整m1的频点时m2也会跟着调整, 注意此时调整m2不会改变m1的值.

电参数相关

常用操作

驻波比查看

  • 图形中没有驻波比这一个图形, 想要查看需要借助等式再来生成图形

  • 驻波比添加需要先放置等式, 再进行添加

    1. 等式: LPF_vswr=vswr(S(1,1))


  • 再添加基于等式的图形
