重点

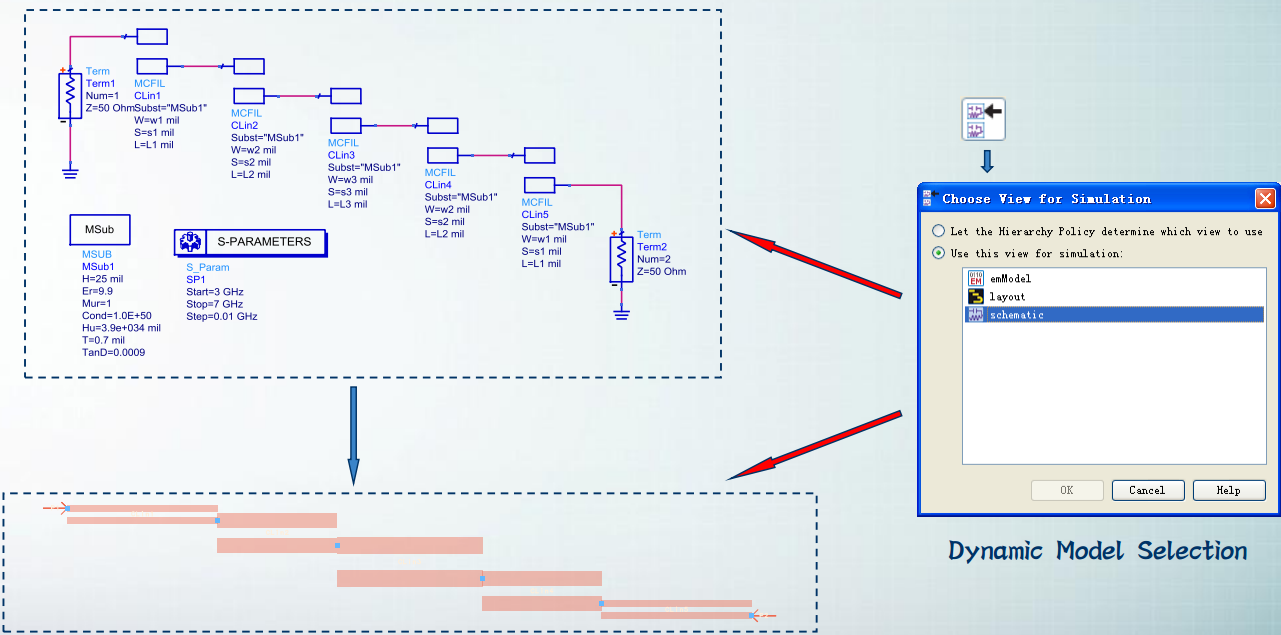

Dynamic model selection

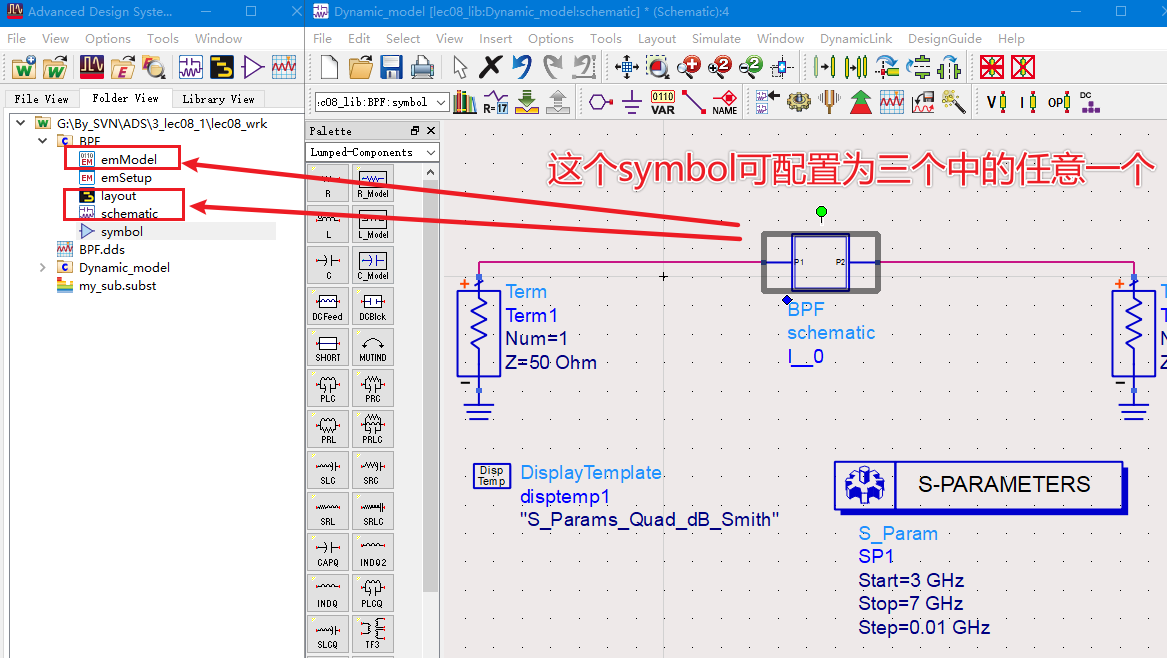

  • 给模型指定不同结构的子电路

    • 原理图结构
    • layout结构
    • EM model

      电磁仿真设置EM Setup


      原理图和版图仿真实例

      原理图建立和设置

  • 建立工作空间


  • 建立原理图

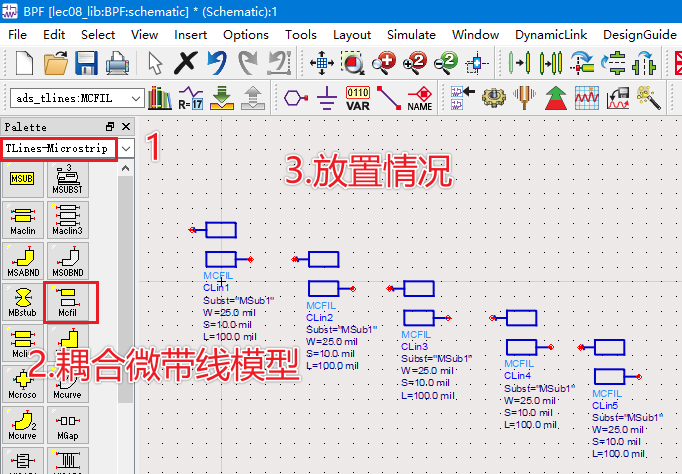

  • 原理图-放置5介耦合微带线


  • 微带线定义变量: 设置和定义

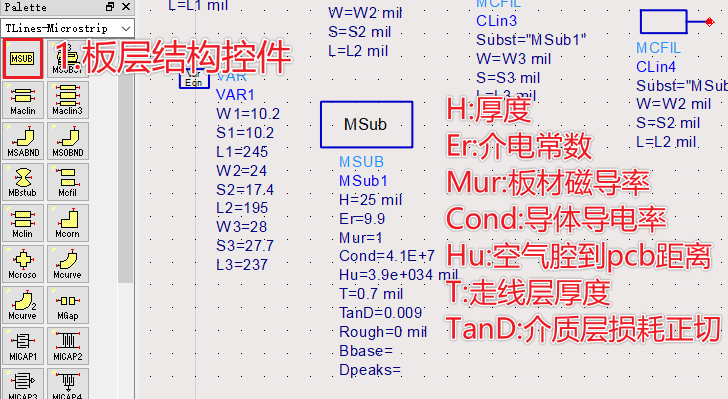

  • 定义微带线的板层结构


仿真设置和查看

  • 参数仿真控件的放置&设置频率


  • 仿真


  • 仿真查看


版图生成

  • 原理图仿真是仿真理想的情况下的性能,版图电磁仿真是考虑PCB layout后的各参数影响后的分析结果,更接近现实
  • 从原理图直接生成版图

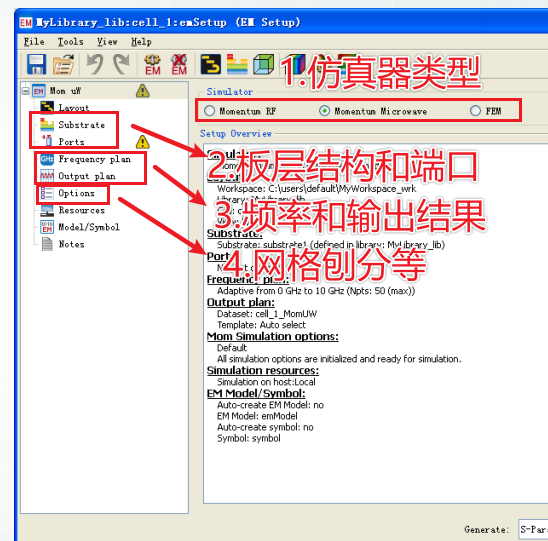

版图设置

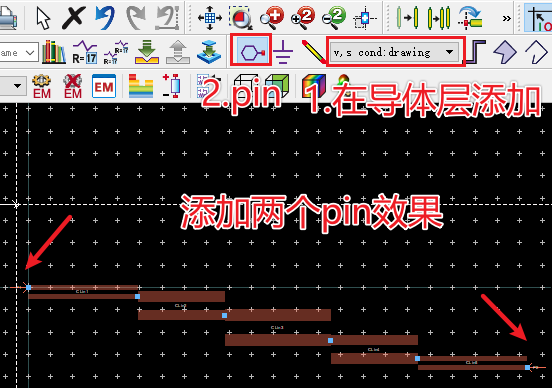

  • 添加pin: 对于任意版图设计,想要查看S参数,必须在输入和输出端添加pin(注意要在走线层添加)

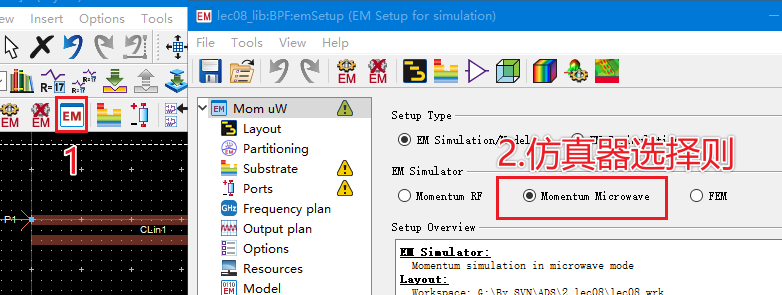

  • 仿真器选择


  • 版图结构设置


  • 设置介质层1


  • 设置介质层2

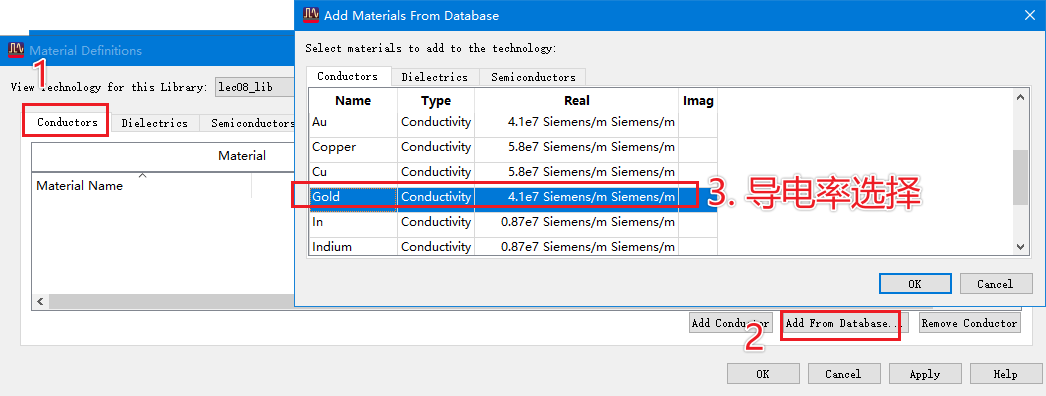

  • 设置导线层

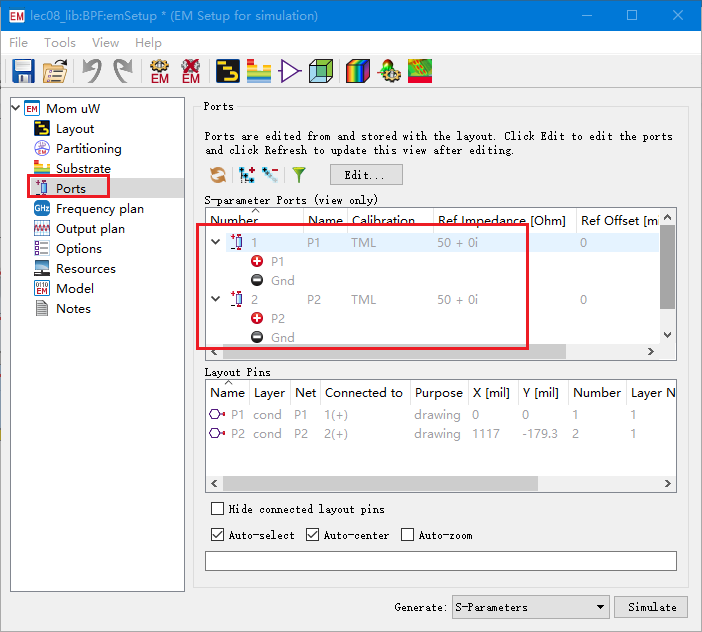

  • 端口设置

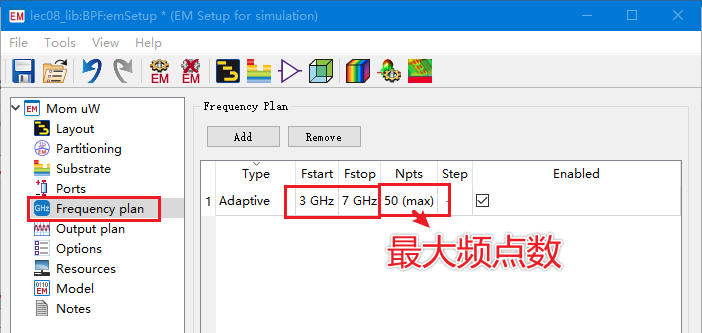

  • 频率设置


  • 输出面板设置

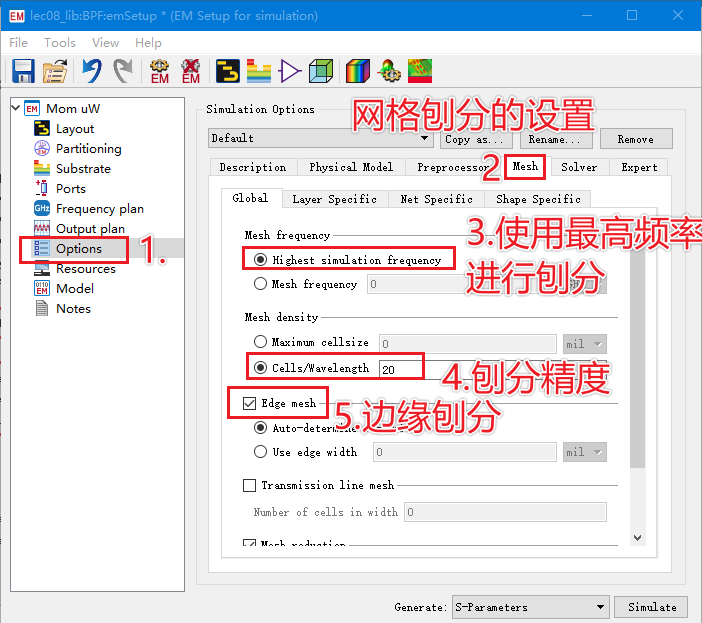

  • 网格刨分设置


电磁仿真

  • 运行电磁仿真


  • 结果


  • 原理图和版图分析结果对比


  • 到此原理图和版图仿真结束

    版图仿真打包symbol和调用

    版图打包

  • 版图打包成symbol,并在原理图中调用

  • 生成symbol


  • 原理图生成symbol前设置原理图


  • 生成原理图symbol

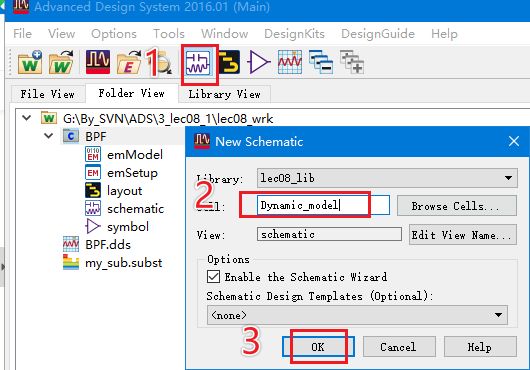

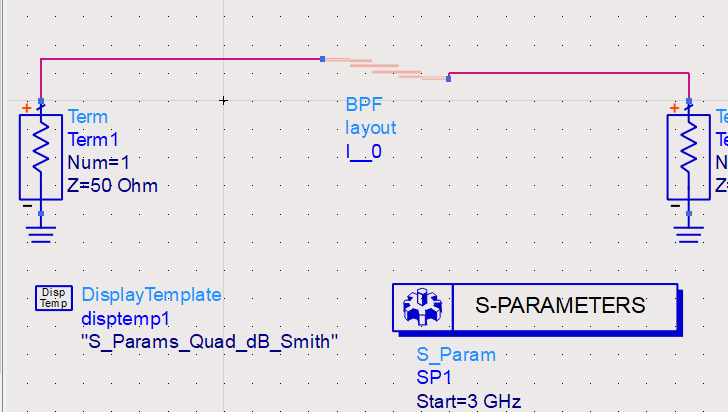

  • 新建原理图调用symbol&添加s参数模版


版图动态选择


  • 子电路查看

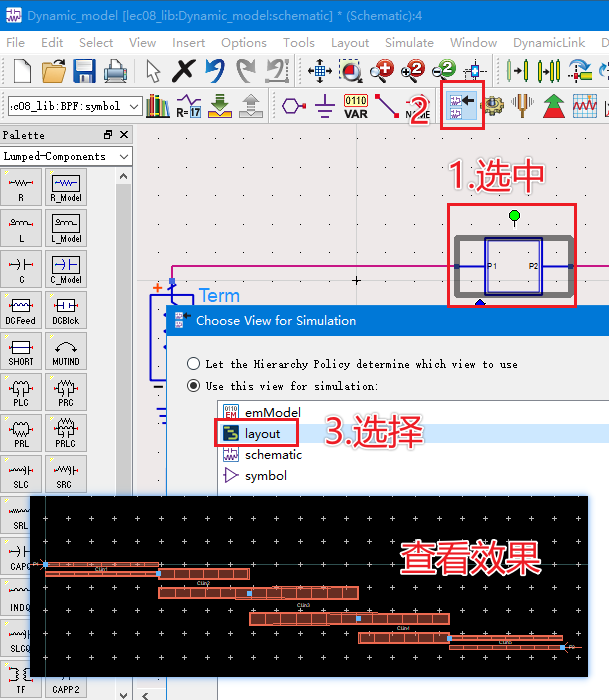

  • 子电路选择


symbol显示为原理图或layout设置

  • 默认为原理图,设置为layout显示


  • 显示效果
