说明

理想电感和电容组成低通滤波器, 通过仿真了解ADS基础操作步骤.

仿真实例

摘要

  1. 绘制原理图
  2. 放置需要S参数控件和50R负载
  3. 软件仿真
  4. 添加想要看的参数图形
  5. 参数图形调整
  6. 联动参数放置


绘制原理图&控件

打开ADS, 选择ADS设计环境; 新建原理图, 并添加电感电容元器件, 并设置元件值;

添加S参数空间和50R负载, 记得设置S参数扫频起始值和步进.

仿真

软件分析, 点击后软件自动分析.
分析完成菜单, 会显示分析频率和用时.

添加参数图

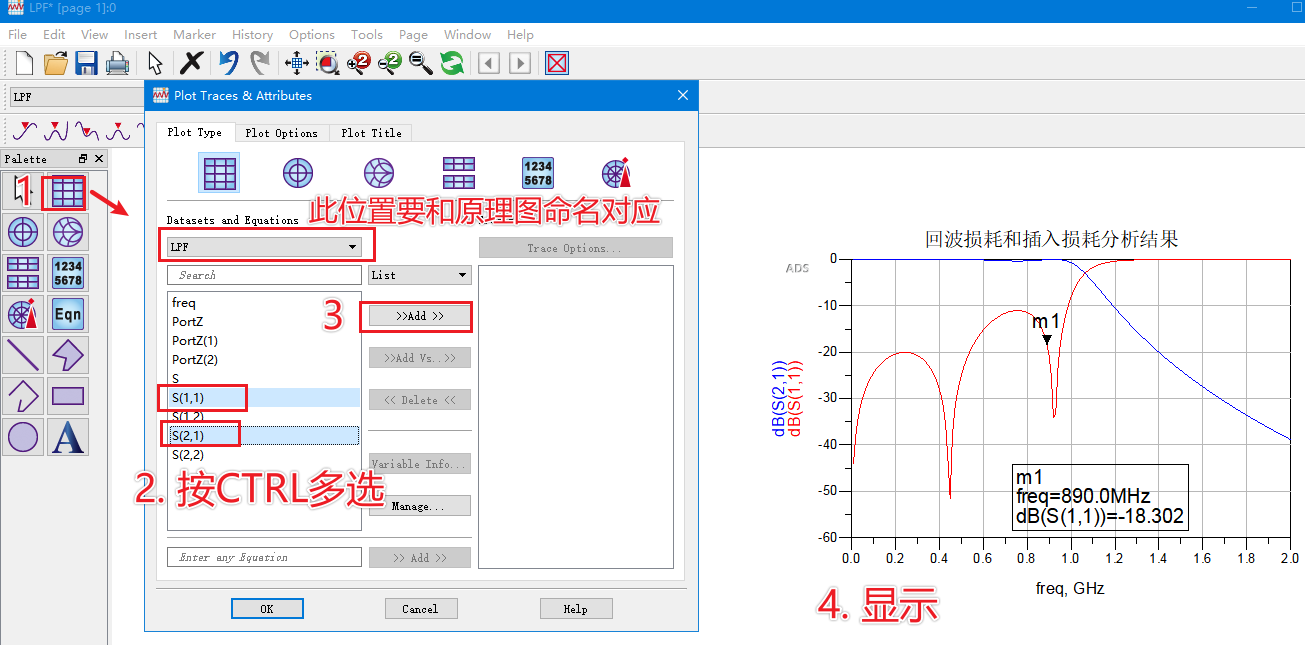

  • 常用会添加S11和S21, 注意显示单位这里以dB显示


  • 同样添加S11在smith图中

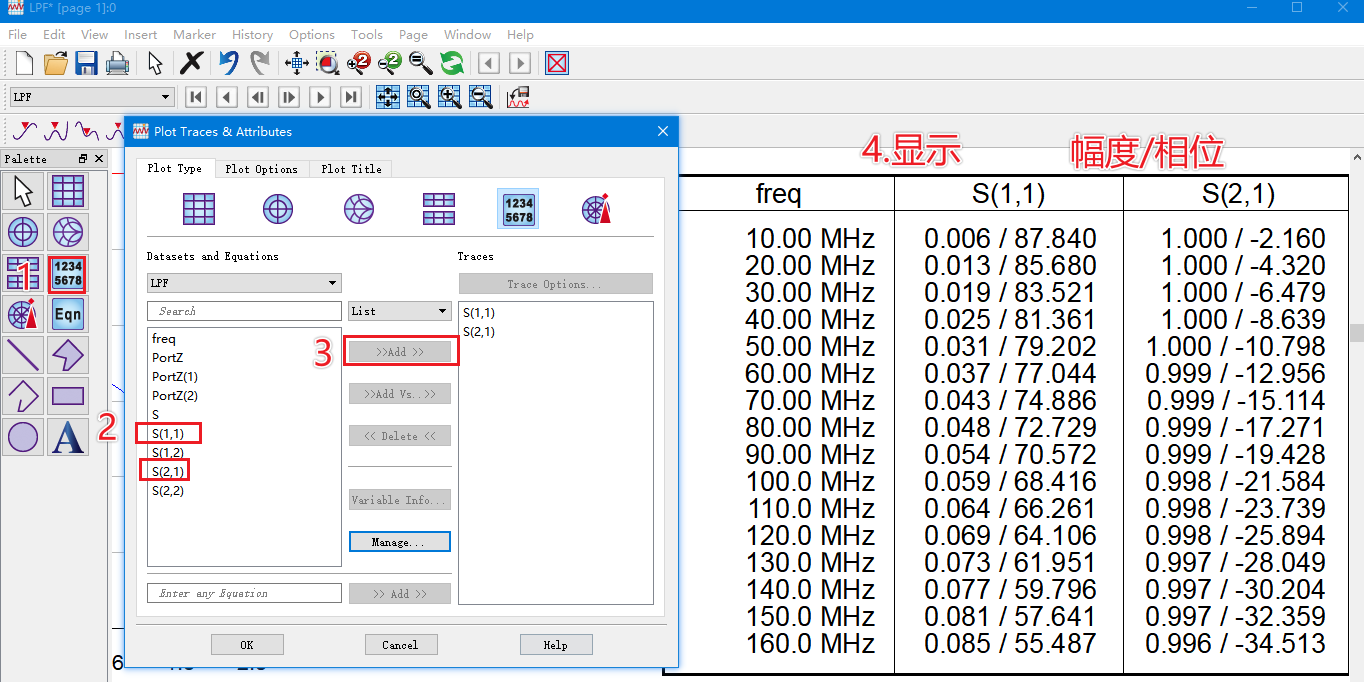

  • 添加列表数据:


驻波比图形添加

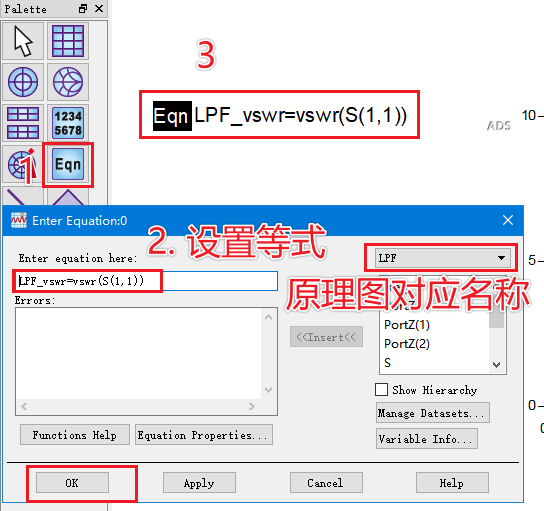

  • 驻波比添加需要先放置等式, 再进行添加

    1. 等式: LPF_vswr=vswr(S(1,1))


  • 再添加基于等式的图形


图形调整

  • 图形坐标刻度调整


联动参数放置

如在回波损耗视图移动mark, 在smith圆图自动移动. 需要用到indep函数, 在m2的频率处输入indep(m1)即可, 调整m1的频点时m2也会跟着调整, 注意此时调整m2不会改变m1的值.

工程文件

1_LPF.rar
