个人小结

  • E面平行于电场(电流流动方向); H面平行于磁场, 既电流流动产生的磁场(右手定律)


    基本振子的辐射

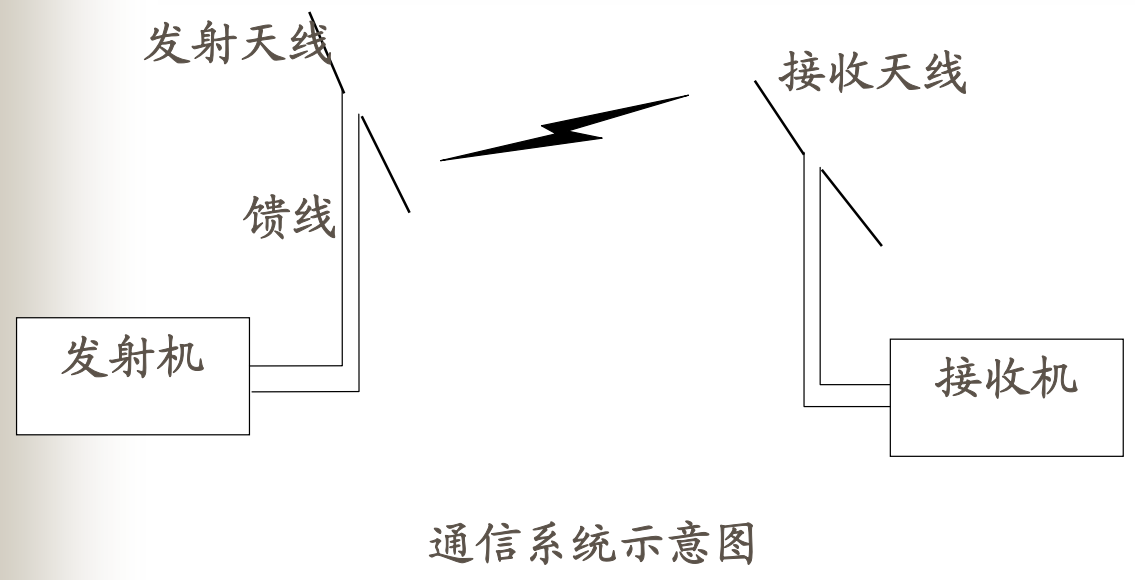

  • 如下图, 红色为天线, 其实就是一个直线导体

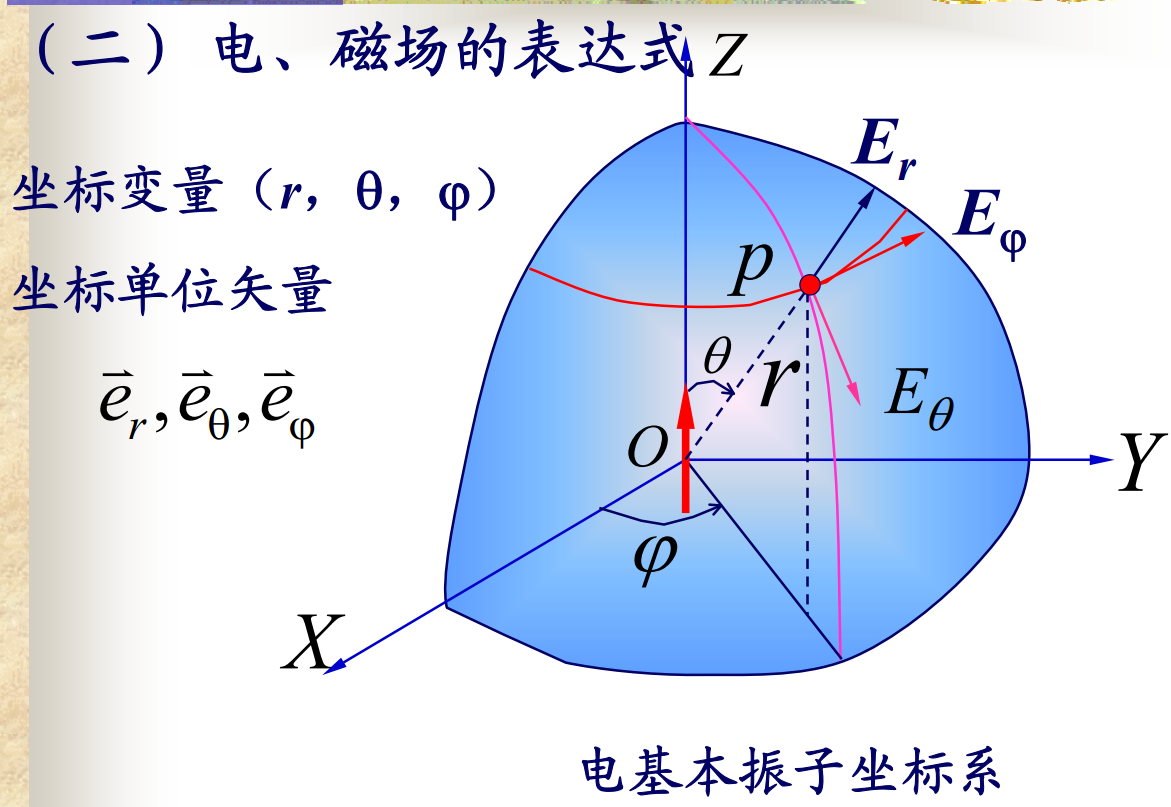

  • 如下图, 坐标平面内, 红色为天线, 和Z轴平行,垂直于X,Y轴


  • 电场可以理解为电流流向, 磁场是由于电流流动产生的磁力场;


电基本振子E平面

  • 定义：和电场强度矢量平行的平面
  • 结论：
    • 含电振子轴的无限大平面
    • 坐标系中包含Z轴的平面
    • X0Z面或Y0Z面等无限多平面

      E平面的方向图


      电基本振子H平面

  • 定义：和磁场强度矢量平行,且通过最大辐射方向的平面
    • 结论：含电基本振子的最大辐射方向, 并且和磁场强度矢量平行的平面；
    • 坐标系中XOY面。

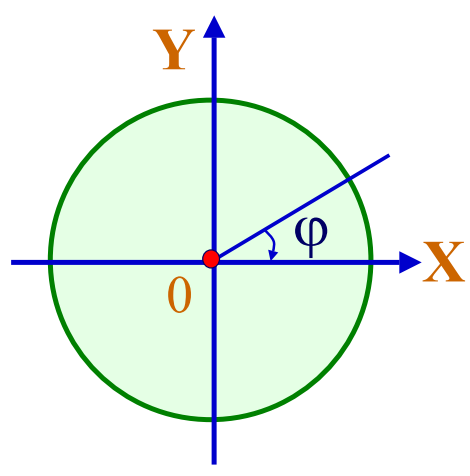

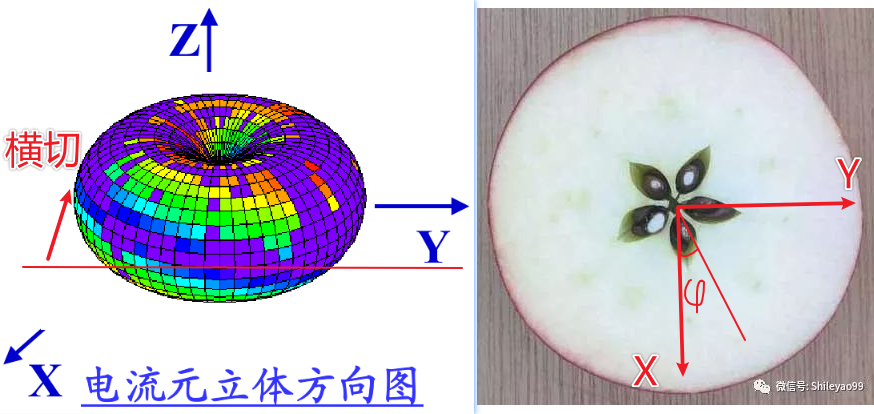

H平面的方向图

  • 如图可知, 次振子H面无方向性


参考

第1章天线基础知识.pdf
