说明

使用AWR向导设计分立元件滤波器, 简单操作步骤, 方便了解AWR iFILTER功能.

步骤

  • 500Mhz, 带宽100Mhz, 带通滤波器设计

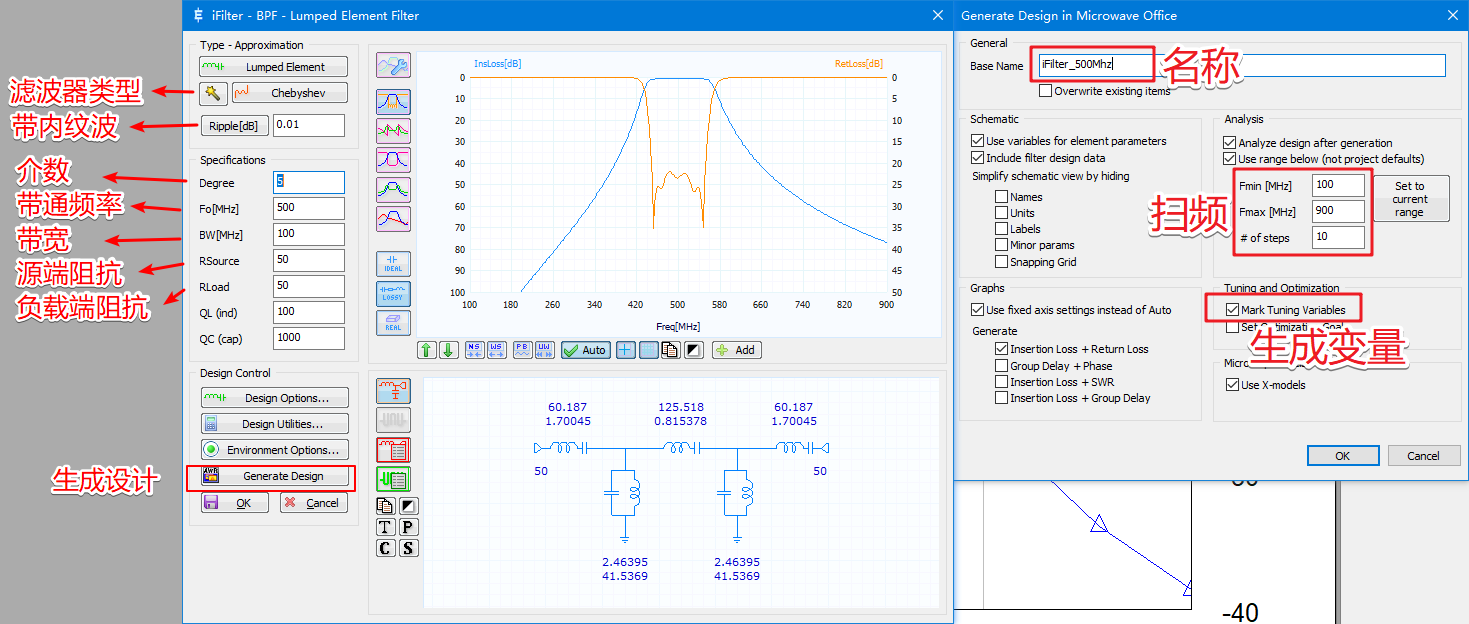

  • 选择滤波器类型等参数


  • 生成电路和波形

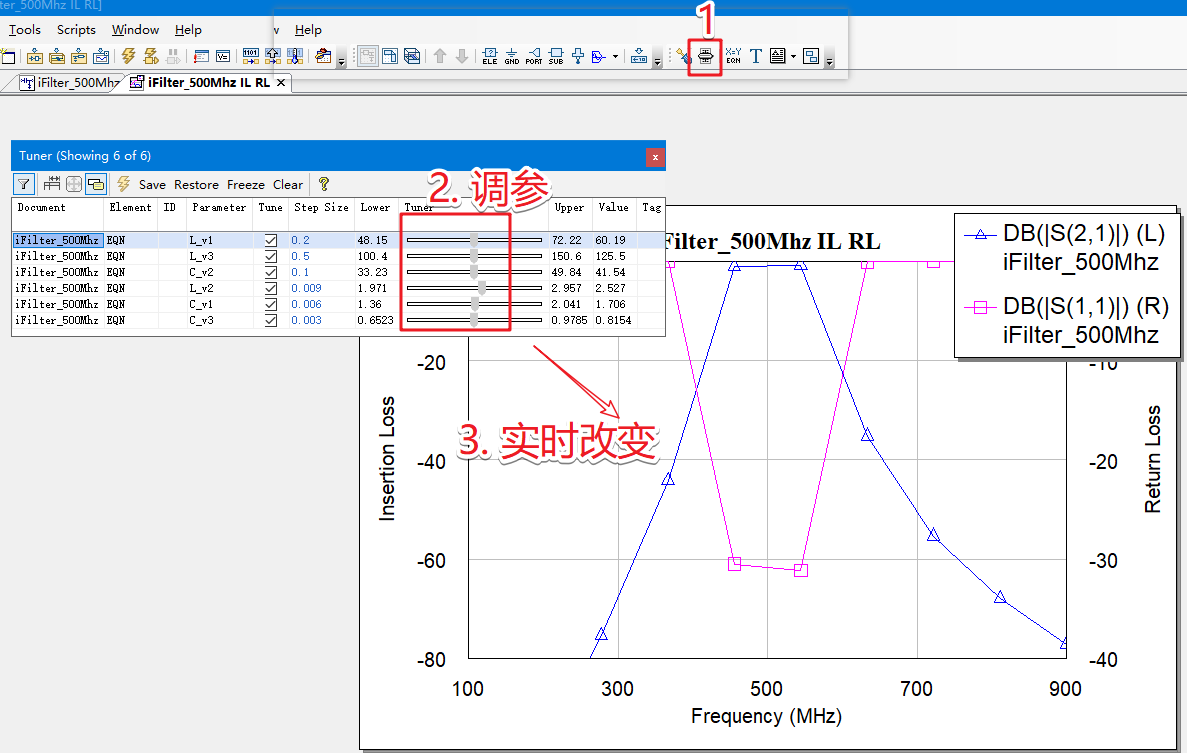

  • 调参实现显示波形变化趋势


  • 生成电路和参数图, 保存即可
