Spring系列之整合xxl-job

一、什么是 xxl-job?

1.1、介绍

1.2、项目解决了什么核心问题？

1.3、与其他项目有什么区别和优势？

二、xxl-job 调度中心安装

2.1、单机安装

version: "3"
services:
  xxl-job:
    image: xuxueli/xxl-job-admin:2.3.0
    container_name: xxl-job-server
    environment:
      # 注意用空格分割每一个参数
      - PARAMS=" --server.port=9090 --spring.datasource.url=jdbc:mysql://mysql:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai --spring.datasource.username= --spring.datasource.password= "
    volumes:
      - /opt/xxl-job:/data
    ports:
      - "7070:9090"
    networks:
      - blog-nextwork  # 与外部已启动的mysql 通信
    restart: always
networks:
  blog-nextwork:
    external: true # 指定外部创建的网络，不再创建

2.2、集群安装

• DB配置保持一致；
• 集群机器时钟保持一致（单机集群忽视）；
• 建议：推荐通过nginx为调度中心集群做负载均衡，分配域名。调度中心访问、执行器回调配置、调用API服务等操作均通过该域名进行。

三、Spring 集成 xxl-job

3.1、引入依赖

<!-- http://repo1.maven.org/maven2/com/xuxueli/xxl-job-core/ -->
<dependency>
  <groupId>com.xuxueli</groupId>
  <artifactId>xxl-job-core</artifactId>
  <version>2.3.0</version>
</dependency>

3.2、添加配置

server:
  port: 8081
xxl:
  job:
    #accessToken: ''
    admin:
      # 访问地址
      addresses: http://127.0.0.1:7070/xxl-job-admin
    executor:
      #address: ''
      appname: xxl-job-executor-sample
      #ip: ''
      #logpath: /data/applogs/xxl-job/jobhandler
      #logretentiondays: 30
      port: 9999

3.3、添加 handler

@Component
public class HelloWorldJobGroup {
    /**
     * 一个方法就是一个执行器
     *
     * @throws Exception
     */
    @XxlJob("demoJobHandler")
    public void demoJobHandler() throws Exception {
        XxlJobHelper.log("XXL-JOB, Hello World.");
    }
}

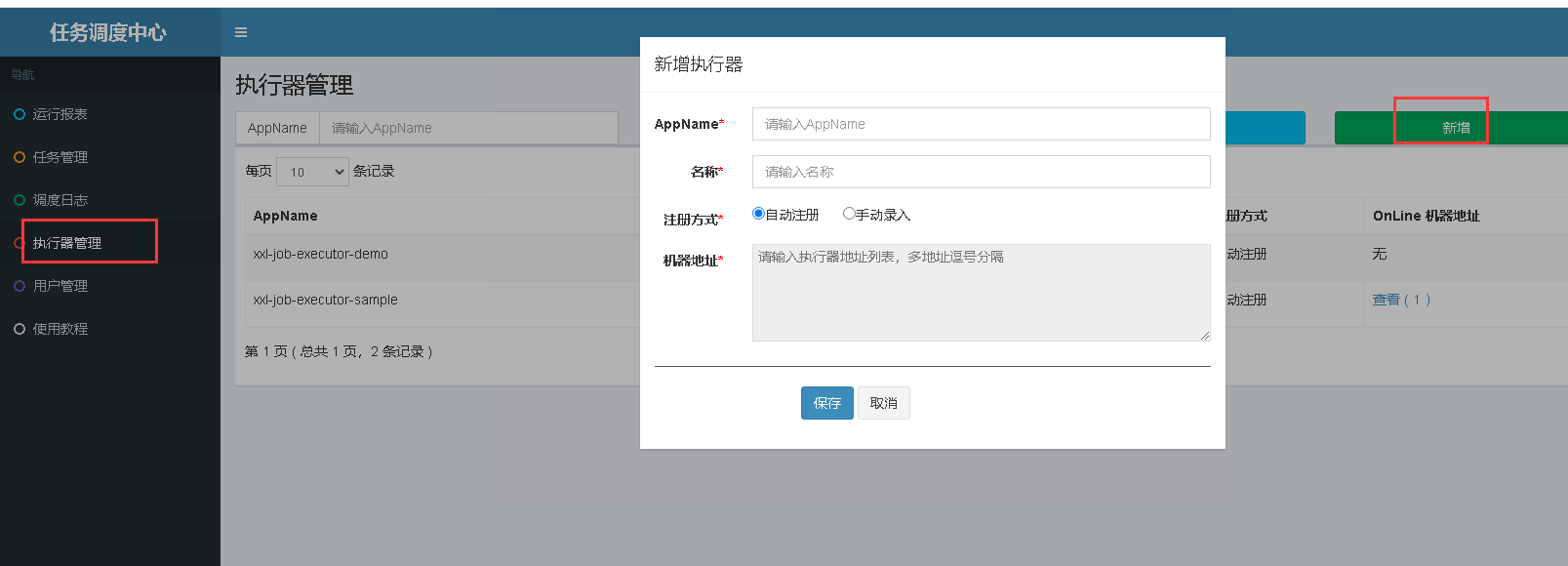

3.4、在 xxl-job 服务端添加执行器

3.5、在 xxl-job 服务端添加任务

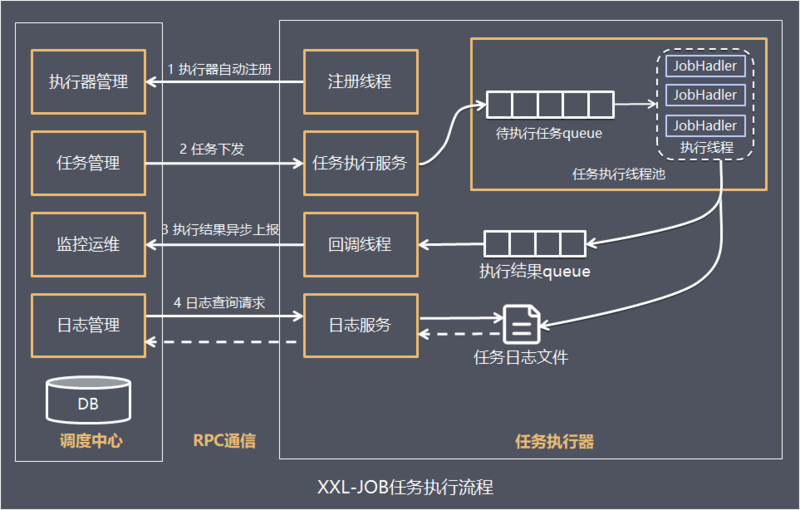

四、xxl-job原理

4.1、执行器自动注册过程

• 执行器 XxlJobExecutor 初始化
  • 注册 JobHandler (反射获取)
• 启动内部 netty http 服务

• 新创建一个线程 ExecutorRegistryThread，并且该线程为守护线程

  • 向服务端发送 http请求注册
  • 服务端收到请求后，更新或插入执行器数据到数据库
  • 线程睡眠30秒后，循环执行ExecutorRegistryThread

    4.2、任务执行过程



    4.2.1、服务端

    调度管理工具 JobScheduleHelper

• 启动 scheduleThread 调度线程

  • 获取锁

    select * from xxl_job_lock where lock_name = 'schedule_lock' for update

  • 预读取接下来 5s 内运行的任务，限制条数

    # 限制条数
    # treadpool-size  = 快速任务线程池 大小 + 慢速任务线程池 大小
    # trigger-qps = 20 ；每个触发器花费 50ms , 那么 1s 可以执行 20 个
    treadpool-size * trigger-qps (each trigger cost 50ms, qps = 1000/50 = 20)

• 超时任务处理（+5s 仍少于现在时间）

  • 获取任务的超时处理策略，进行处理
• 任务下次执行时间小于 5s
  • 立即触发执行
  • 刷新下一次执行时间
  • 如果刷新的下一次执行时间等于 5s，并且任务再运行中，进入时间轮容器（刻度为秒，60s）中，预备执行

• 任务下次执行时间大于大于现在时间

  • 计算时间轮刻度

    int ringSecond = (int)((jobInfo.getTriggerNextTime()/1000)%60);

  • 存入时间轮容器中

  • 刷新下次执行时间
• 更新任务，持久化到数据库

时间轮线程处理

• 睡眠
• 避免处理耗时太长，跨过刻度，向前校验一个刻度；从时间轮中获取 两个刻度的任务
• 触发器工具类 JobTriggerPoolHelper
• 根据任务是否超时，选择不同的线程池执行
  • fastTriggerPool
  • slowTriggerPool
• XxlJobTrigger 执行任务
  • 通过 jobId 查找任务
  • 获取任务分组 (包含执行器地址)
  • 获取任务的路由策略
    • 一、广播，向全部的执行器发送
    • 二、单个处理，通过路由策略选择执行器
  • 发送执行请求到执行器中

4.2.2、执行器端

• http 服务处理器 EmbedHttpServerHandler
• 判断 GlueTypeEnum 模式 （这里只说Bean 模式）
• 通过 jobId 获取 JobThread
• 通过 JobHandler 名称获取 IJobHandler
• 如果 JobThread ==null ，注册并启动（缓存）
  • 线程从 triggerQueue 中，获取任务，执行

• 把任务添加到 triggerQueue 队列中

  4.3、故障转移 & 失败重试
