前言：
唉！昨天学了一天的并查集，但是觉得自己并没有搞的特别明白，就算写笔记意义也不大，先跳过了，过一段时间之后再来学习并查集，但是这个图还算是可以。
介绍：
图由顶点（vertex）和边（edge）组成，通常表示为 G = (V, E)；
G表示一个图，V是顶点集，E是边集；
顶点集V有穷且非空；
任意两个顶点之间都可以用边来表示它们之间的关系，边集E可以是空的
应用场景：

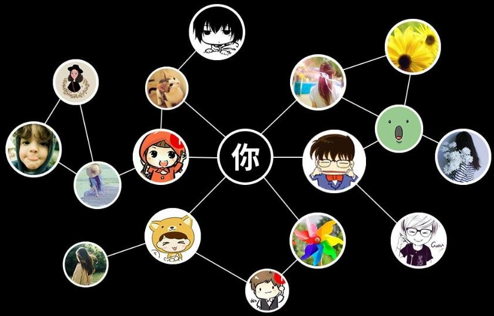

社交网络，地图等。。。

图的种类

有向图

有向图的边是有明确方向的
有向无环图（Directed Acyclic Graph，简称 DAG） 如果一个有向图，从任意顶点出发无法经过若干条边回到该顶点，那么它就是一个有向无环图


出度、入度

出度、入度适用于有向图
出度（Out-degree） 一个顶点的出度为 x，是指有 x 条边以该顶点为起点 顶点11的出度是3
入度（In-degree） 一个顶点的入度为 x，是指有 x 条边以该顶点为终点 顶点11的入度是2

无向图

无向图的边是无方向的
效果类似于下面的有向图

混合图


简单图、多重图

平行边
在无向图中，关联一对顶点的无向边如果多于1条，则称这些边为平行边 在有向图中，关联一对顶点的有向边如果多于1条，并且它们的的方向相同，则称这些边为平行边

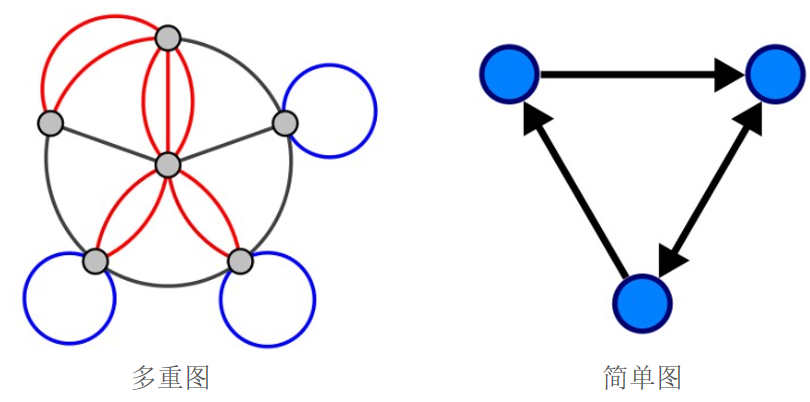

多重图（Multigraph） 有平行边或者有自环的图； 简单图（Simple Graph） 既没有平行边也不没有自环的图

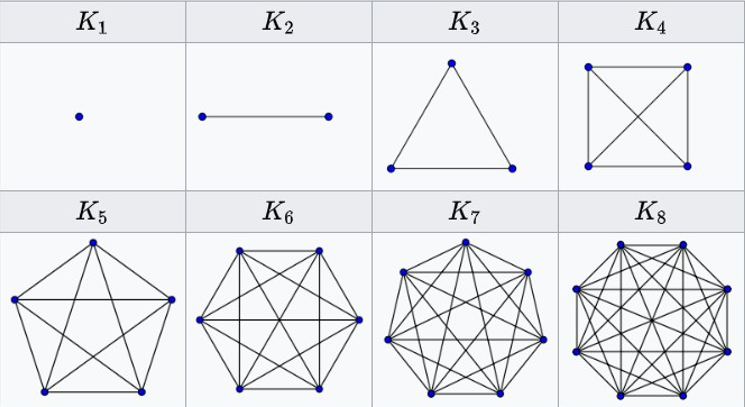

无向完全图

无向完全图的任意两个顶点之间都存在边
n 个顶点的无向完全图有 n(n − 1)/2 条边 n − 1 + n − 2 + n − 3 + ⋯ + 3 + 2 + 1

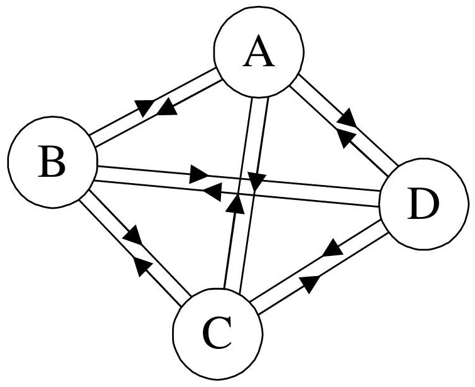

有向完全图　　

有向完全图的任意两个顶点之间都存在方向相反的两条边
n 个顶点的有向完全图有 n(n − 1) 条边
稠密图（Dense Graph）：边数接近于或等于完全图
稀疏图（Sparse Graph）：边数远远少于完全图

有权图


连通图

如果顶点 x 和 y 之间存在可相互抵达的路径（直接或间接的路径），则称 x 和 y 是连通的
如果无向图 G 中任意2个顶点都是连通的，则称G为连通图

连通分量

连通分量：无向图的极大连通子图
连通图只有一个连通分量，即其自身；非连通的无向图有多个连通分量
下面的无向图有3个连通分量

强连通图

如果有向图 G 中任意2个顶点都是连通的，则称G为强连通图 ,并不是说要直接相连,是相连就可以

强连通分量

有向图的极大强连通子图 强连通图只有一个强连通分量，即其自身；非强连通的有向图有多个强连通分量

图的实现

邻接矩阵

邻接矩阵的存储方式
一维数组存放顶点信息
二维数组存放边信息
邻接矩阵比较适合稠密图 不然会比较浪费内存

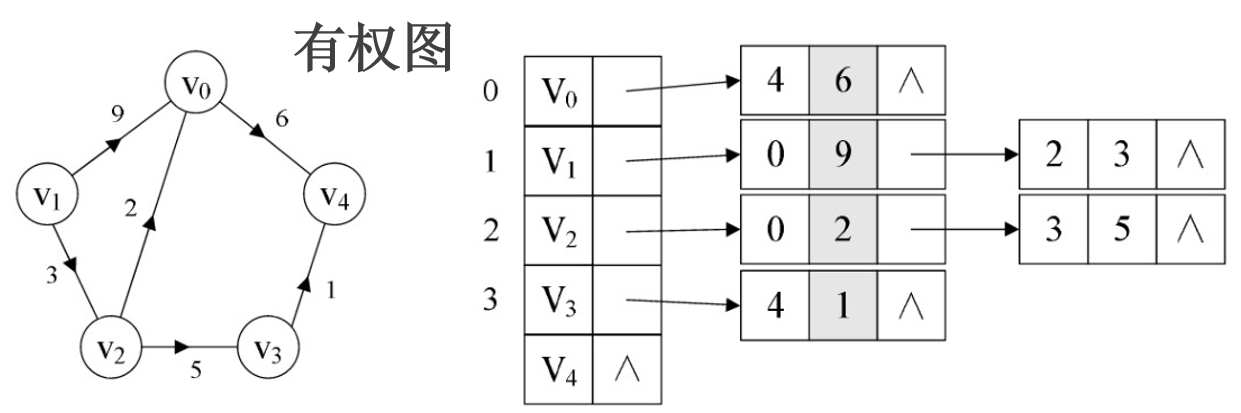

邻接表


遍历

图的遍历
从图中某一顶点出发访问图中其余顶点，且每一个顶点仅被访问一次
图有2种常见的遍历方式（有向图、无向图都适用）
广度优先搜索（Breadth First Search，BFS），又称为宽度优先搜索、横向优先搜索
深度优先搜索（Depth First Search，DFS） 发明“深度优先搜索”算法的2位科学家在1986年共同获得计算机领域的最高奖：图灵奖

广度优先搜索

二叉树层序遍历就是一种广度优先搜索

深度优先搜索

二叉树前序遍历就是一种深度优先搜索
图的知识还有许多,因为都是理论,学的不是很透彻,等着下会做题的时候一起写
