Slot 概念

Flink中的Slot是一组资源的集合，包含CPU核心数，task堆内存，task对外内存，管理内存和网络内存。同时slot也是Flink的资源分配单位。
一个TaskManager中包含一个或者多个Slot。根据slot共享配置，一个slot中可同时运行多个task。这些task以工作线程的形式存在于slot中。

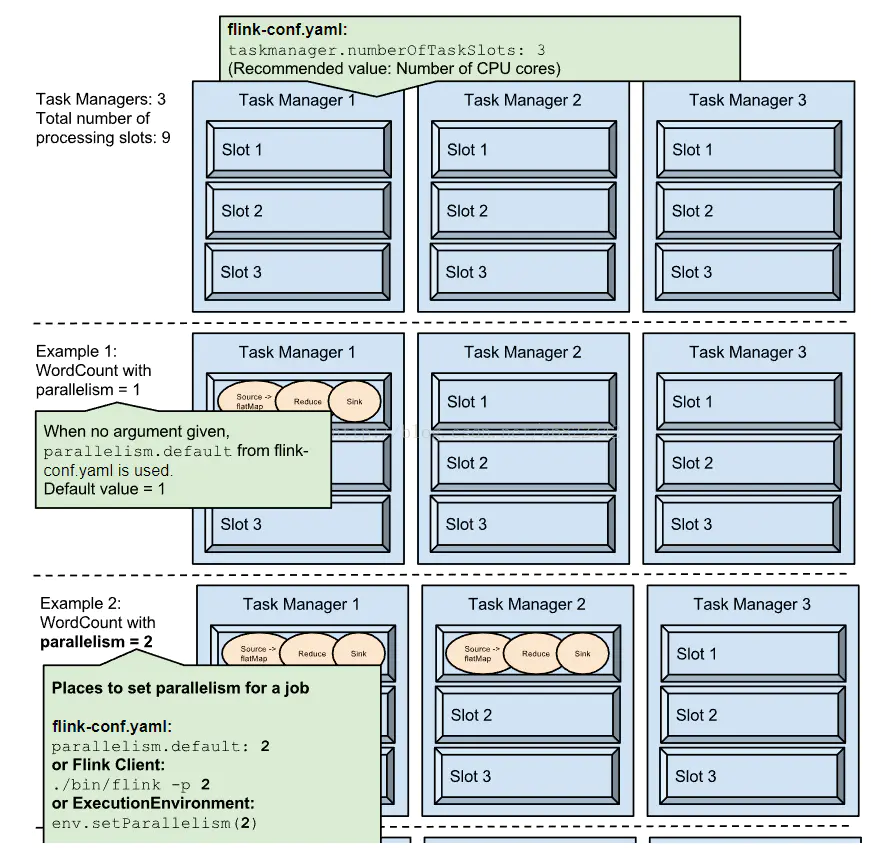

TaskManager，Slot，Task和并行度parallelism的关系如下图所示（引用官网的图）：
09-Flink 源码之 Slot - 图1

Slot 相关的一些类

SchedulerImpl

SchedulerImpl负责为Execution节点的任务执行分配slot。
在后面的分析中涉及到的SchedulerImpl两个最重要的方法为allocateSlot和allocateBatchSlot。这两个方法的逻辑基本相同，只是前一个方法参数中多了分配slot超时时间。
具体分配slot的流程较为复杂，在后面分析slot申请流程的时候再讲解。

SlotSharingManager

SlotSharingManager负责Slot共享。Slot共享指的是不同的task在同一个slot中运行。
SlotSharingManager维护了一个slot层级结构：其中根节点和层级结构的中间节点为MultiTaskSlot。MultiTaskSlot可从属于另一个MultiTaskSlot，同时它又包含多个MultiTaskSlot或SingleTaskSlot，这样就形成了层级结构。SingleTaskSlot是slot层级结构中的最底层节点，只能拥有一个parent作为它的父节点。
Slot共享正是通过这种层级结构体现出来的。一个Slot被多个task共享，以Slot层级结构表示就是一个MultiTaskSlot包含多个SingleTaskSlot。
下面我们分析下几个重要的方法。

createRootSlot

创建一个根节点slot，该Slot的类型为MultiTaskSlot。

  1. @Nonnull
  2. MultiTaskSlot createRootSlot(
  3.     SlotRequestId slotRequestId,
  4.     CompletableFuture<? extends SlotContext> slotContextFuture,
  5.     SlotRequestId allocatedSlotRequestId) {
  6.     LOG.debug("Create multi task slot [{}] in slot [{}].", slotRequestId, allocatedSlotRequestId);
  8.     final CompletableFuture<SlotContext> slotContextFutureAfterRootSlotResolution = new CompletableFuture<>();
  9.     // 创建一个根节点
  10.     // 这个方法同时将创建出的MultiTaskSlot存入到allTaskSlots和unresolvedRootSlots集合中
  11.     final MultiTaskSlot rootMultiTaskSlot = createAndRegisterRootSlot(
  12.         slotRequestId,
  13.         allocatedSlotRequestId,
  14.         slotContextFutureAfterRootSlotResolution);
  15.     // 当slotContextFuture完成后执行
  16.     // slotContextFuture是向SlotPool申请slot的过程
  17.     // 这个future在SlotPoolImpl的tryFulfillSlotRequestOrMakeAvailable方法中complete
  18.     FutureUtils.forward(
  19.         slotContextFuture.thenApply(
  20.             (SlotContext slotContext) -> {
  21.                 // add the root node to the set of resolved root nodes once the SlotContext future has
  22.                 // been completed and we know the slot's TaskManagerLocation
  23.                 // 此时slot已经分配完毕，将该slot从unresolvedRootSlots集合移除
  24.                 // 存入到resolvedRootSlots集合中
  25.                 tryMarkSlotAsResolved(slotRequestId, slotContext);
  26.                 return slotContext;
  27.             }),
  28.         slotContextFutureAfterRootSlotResolution);
  30.     return rootMultiTaskSlot;
  31. }

SlotPool

SlotPool用于缓存slot。它接收ExecutionGraph发起的slot申请，为其分配执行任务所需的slot。如果SlotPool无法处理slot请求，他会尝试去连接ResourceManager获取新的slot。如果ResourceManager目前状态不可用，被ResourceManager拒绝或者是请求超时，则slot申请失败。SlotPool缓存了一部分slot，在ResourceManager不可用的时候，SlotPool仍然可以提供已注册的空闲slot。这些Slot只会在它们不再被使用的时候释放掉。比如说作业在运行但仍有空闲slot这种情况。

启动方法

SlotPool在JobMaster的startJobMasterServices中启动。该方法中注册了两个周期任务：检测空闲的slot和批量检测超时的slot

  1. public void start(
  2.     @Nonnull JobMasterId jobMasterId,
  3.     @Nonnull String newJobManagerAddress,
  4.     @Nonnull ComponentMainThreadExecutor componentMainThreadExecutor) throws Exception {
  6.     this.jobMasterId = jobMasterId;
  7.     this.jobManagerAddress = newJobManagerAddress;
  8.     this.componentMainThreadExecutor = componentMainThreadExecutor;
  10.     scheduleRunAsync(this::checkIdleSlot, idleSlotTimeout);
  11.     scheduleRunAsync(this::checkBatchSlotTimeout, batchSlotTimeout);
  13.     if (log.isDebugEnabled()) {
  14.         scheduleRunAsync(this::scheduledLogStatus, STATUS_LOG_INTERVAL_MS, TimeUnit.MILLISECONDS);
  15.     }
  16. }
