场景介绍

我们如果在业务场景中,需要给一个模型添加文字,并且文字跟随模型运动,那么就需要把2D的文字部分添加到模型对象当中.这里我们用月球围绕地球旋转的demo来进行展示,先看最终呈现效果.

创建地球网格模型

每句代码已添加注释,直接读代码,月球的网格模型建立也相同.

//- 多边形缓存几何模型
var earthGeometry = new THREE.SphereBufferGeometry(EARTH_RADIUS, 20, 20); //- 地球模型
//- 网孔材料
var earthMaterial = new THREE.MeshPhongMaterial({
  specular: 0x333333,  //- 设置高亮颜色
  shininess: 5, //- 设置亮度
  map: textureLoader.load('https://localhost:8080/images/earth/earth_atmos_2048.jpg'),  //- 设置纹理贴图
  // specularMap: textureLoader.load('https://localhost:8080/images/earth/earth_specular_2048.jpg'),  //- 设置镜面贴图（也称高光贴图）
  // normalMap: textureLoader.load('https://localhost:8080/images/earth/earth_normal_2048.jpg'),  //- 设置法线贴图，缺省为null。
  normalScale: new THREE.Vector2(0.85, 0.85)  //- 设置法线贴图比例，缺省为 (1, 1)。
});
earth = new THREE.Mesh(earthGeometry, earthMaterial); //- 创建地球Mesh对象
scene.add(earth); //- 把地球添加至场景中

为地球添加文字2DCSS

var earthDiv = document.createElement('div'); //- 创建一个div节点对象
earthDiv.className = 'label';   //- 设置地球节点对象的class
earthDiv.textContent = '这个是地球';  //- 设置文字
earthDiv.style.marginTop = '-1em';   //- 设置style
//- 创建2dCSS对象
var earthLabel = new THREE.CSS2DObject(earthDiv);
earthLabel.position.set(0, EARTH_RADIUS, 0);
earth.add(earthLabel); //- 把2d文字添加到地球Mesh对象上,以便跟随移动

创建渲染器 - CSS2DRenderer

WebRenderer渲染器作为场景渲染器之前已经用了很多了,渲染模型就用过,这里就不多讲了,直接看代码.
这里需要注意的是CSS2DRenderer渲染器,之前创建了CSS2DObject实例,需要通过调用CSS2DRenderer进行渲染,就像创建了场景实例后需要使用WebRenderer渲染器进行渲染一样.

//- 创建渲染器
renderer = new THREE.WebGLRenderer();
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);
//- CSS2DRenderer 渲染器是生成一个DIV容器，它的作用是能把HTML元素绑定到三维物体上,在DIV容器中各自的DOM元素分别封装到CSS2DObject的实例中，并在scene中增加。
labelRenderer = new THREE.CSS2DRenderer();
labelRenderer.setSize(window.innerWidth, window.innerHeight);
labelRenderer.domElement.style.position = 'absolute';
labelRenderer.domElement.style.top = '0px';
document.body.appendChild(labelRenderer.domElement);
//- 控制视觉
var controls = new THREE.OrbitControls(camera, labelRenderer.domElement);
controls.minDistance = 5;
controls.maxDistance = 100;

场景渲染

和之前一样,我们需要持续调用渲染函数,在渲染函数中对场景以及2dCSS进行渲染,才能把模型,光源和2DCSS内容渲染到场景中

function animate() {
  requestAnimationFrame(animate);   //- 持续渲染
  var elapsed = clock.getElapsedTime(); //- 获取时钟已运行时间。
  moon.position.set(Math.sin(elapsed) * 5, 0, Math.cos(elapsed) * 5);  //- 根据始终运行的时间设置月球位置,达到一直转的目的
  renderer.render(scene, camera);   //- 渲染场景
  labelRenderer.render(scene, camera);  //- 渲染2DCSS文字
}

CSS2DRenderer - 完整代码:

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <meta name="viewport" content="width=device-width, user-scalable=no, minimum-scale=1.0, maximum-scale=1.0">
    <title>three.js css2d - label</title>
    <!-- <link type="text/css" rel="stylesheet" href="main.css"> -->
    <script src="http://code.jquery.com/jquery-2.1.1.min.js"></script>
    <style>
        .label {
            color: #FFF;
            font-family: sans-serif;
            padding: 2px;
            background: rgba(0, 0, 0, .6);
        }
    </style>
</head>
<body>
    <script src="./js-r100/three.js"></script>
    <script src="./js-r100/controls/OrbitControls.js"></script>
    <script src="./js-r100/renderers/CSS2DRenderer.js"></script>
    <script type="module">
        var camera, scene, renderer, labelRenderer;
        var clock = new THREE.Clock(); //- 跟踪时间的对象。
        var textureLoader = new THREE.TextureLoader();   //- 纹理加载器
        var earth, moon;
        init();
        animate();
        function init() {
            var EARTH_RADIUS = 1; //- 地球半径大小
            var MOON_RADIUS = 0.27;  //- 月球半径大小
            // 创建远景相机
            camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 0.1, 200);
            camera.position.set(10, 5, 20);  //- 设置远景相机位置
            //- 实例化场景
            scene = new THREE.Scene();
            //- 平行光源
            var dirLight = new THREE.DirectionalLight(0xffffff);
            dirLight.position.set(0, 0, 1);  //- 设置平行光源位置
            scene.add(dirLight); //- 光源添加到场景中
            //- 创建三维坐标系参考线,用于辅助编写three.js
            var axesHelper = new THREE.AxesHelper(5);
            scene.add(axesHelper); //- 辅助线添加到场景中
            /**
             * 地球
             */
            //- 多边形缓存几何模型
            var earthGeometry = new THREE.SphereBufferGeometry(EARTH_RADIUS, 20, 20); //- 地球模型
            //- 网孔材料
            var earthMaterial = new THREE.MeshPhongMaterial({
                specular: 0x333333,  //- 设置高亮颜色
                shininess: 5, //- 设置亮度
                map: textureLoader.load('https://localhost:8080/images/earth/earth_atmos_2048.jpg'),  //- 设置纹理贴图
                // specularMap: textureLoader.load('https://localhost:8080/images/earth/earth_specular_2048.jpg'),  //- 设置镜面贴图（也称高光贴图）
                // normalMap: textureLoader.load('https://localhost:8080/images/earth/earth_normal_2048.jpg'),  //- 设置法线贴图，缺省为null。
                normalScale: new THREE.Vector2(0.85, 0.85)  //- 设置法线贴图比例，缺省为 (1, 1)。
            });
            earth = new THREE.Mesh(earthGeometry, earthMaterial); //- 创建地球Mesh对象
            scene.add(earth); //- 把地球添加至场景中
            /**
             * 月亮
             */
            var moonGeometry = new THREE.SphereBufferGeometry(MOON_RADIUS, 16, 16);
            var moonMaterial = new THREE.MeshPhongMaterial({
                shininess: 5,
                map: textureLoader.load('https://localhost:8080/images/earth/moon_1024.jpg')
            });
            moon = new THREE.Mesh(moonGeometry, moonMaterial);
            scene.add(moon);
            //点光源
            // var point = new THREE.PointLight(0xffffff);
            // point.position.set(400, 200, 300); //点光源位置
            // scene.add(point); //点光源添加到场景中
            //- 地球2D样式面板
            var earthDiv = document.createElement('div'); //- 创建一个div节点对象
            earthDiv.className = 'label';   //- 设置地球节点对象的class
            earthDiv.textContent = '这个是地球';  //- 设置文字
            earthDiv.style.marginTop = '-1em';   //- 设置style
            //- 创建2dCSS对象
            var earthLabel = new THREE.CSS2DObject(earthDiv);
            earthLabel.position.set(0, EARTH_RADIUS, 0);
            earth.add(earthLabel); //- 把2d文字添加到地球Mesh对象上,以便跟随移动
            //- 月球2D样式面板 与地球相同
            var moonDiv = document.createElement('div');
            moonDiv.className = 'label';
            moonDiv.textContent = '这个转的是月亮';
            moonDiv.style.marginTop = '-1em';
            var moonLabel = new THREE.CSS2DObject(moonDiv);
            moonLabel.position.set(0, MOON_RADIUS, 0);
            moon.add(moonLabel);
            //- 创建渲染器
            renderer = new THREE.WebGLRenderer();
            renderer.setPixelRatio(window.devicePixelRatio);
            renderer.setSize(window.innerWidth, window.innerHeight);
            document.body.appendChild(renderer.domElement);
            //- CSS2DRenderer 渲染器是生成一个DIV容器，它的作用是能把HTML元素绑定到三维物体上,在DIV容器中各自的DOM元素分别封装到CSS2DObject的实例中，并在scene中增加。
            labelRenderer = new THREE.CSS2DRenderer();
            labelRenderer.setSize(window.innerWidth, window.innerHeight);
            labelRenderer.domElement.style.position = 'absolute';
            labelRenderer.domElement.style.top = '0px';
            document.body.appendChild(labelRenderer.domElement);
            //- 控制视觉
            var controls = new THREE.OrbitControls(camera, labelRenderer.domElement);
            controls.minDistance = 5;
            controls.maxDistance = 100;
        }
        function animate() {
            requestAnimationFrame(animate);   //- 持续渲染
            var elapsed = clock.getElapsedTime(); //- 获取时钟已运行时间。
            moon.position.set(Math.sin(elapsed) * 5, 0, Math.cos(elapsed) * 5);  //- 根据始终运行的时间设置月球位置,达到一直转的目的
            renderer.render(scene, camera);   //- 渲染场景
            labelRenderer.render(scene, camera);  //- 渲染2DCSS文字
        }
    </script>
</body>
</html>

CSS3DRenderer

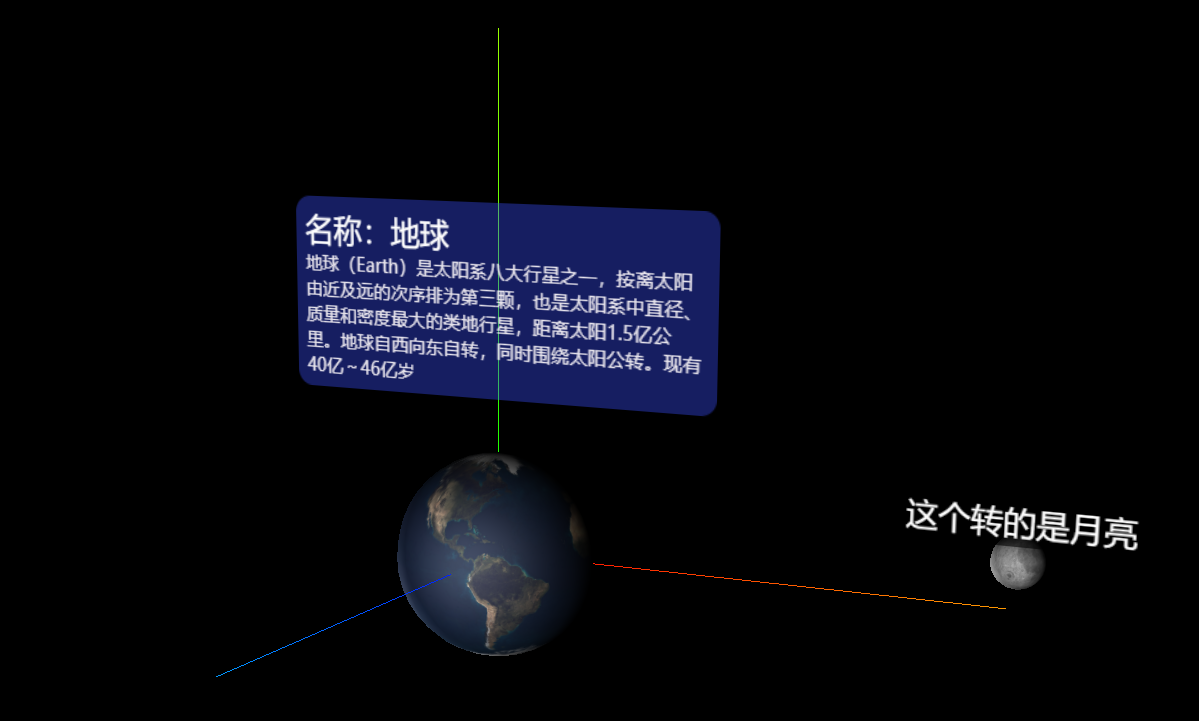

部分场景下,我们需要一个3D的文字或者提示框的时候,我们可以使用CSS3DRenderder,使用方法与CSS2DRenderer类似,但是需要注意的是由于CSS3DRenderder渲染的CSS3DObject对象是一个3D效果的对象,那么当视野转到后面的时候,文字就是反向显示的,参考下图:

创建3DCSS对象

//- 地球3D样式面板
var earthDiv = document.createElement('div'); //- 创建一个div节点对象
earthDiv.className = 'label';   //- 设置地球节点对象的class
earthDiv.textContent = '这个是地球';  //- 设置文字
earthDiv.style.marginTop = '0.04em';   //- 设置style
//- 创建3dCSS对象
var earthLabel = new THREE.CSS3DObject(earthDiv);
earthLabel.position.set(0, EARTH_RADIUS, 0);
earthLabel.scale.multiplyScalar(0.02); //- 缩放级别
earth.add(earthLabel); //- 把2d文字添加到地球Mesh对象上,以便跟随移动

创建3D渲染器

//- 创建渲染器
renderer = new THREE.WebGLRenderer();
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);
//- CSS3DRenderer 渲染器是生成一个DIV容器，它的作用是能把HTML元素绑定到三维物体上,在DIV容器中各自的DOM元素分别封装到CSS3DObject的实例中，并在scene中增加。
labelRenderer = new THREE.CSS3DRenderer();
labelRenderer.setSize(window.innerWidth, window.innerHeight);
labelRenderer.domElement.style.position = 'absolute';
labelRenderer.domElement.style.top = '0px';
document.body.appendChild(labelRenderer.domElement);
//- 控制视觉
var controls = new THREE.OrbitControls(camera, labelRenderer.domElement);
controls.minDistance = 5;
controls.maxDistance = 100;

CSS3DRenderer - 完整代码

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <meta name="viewport" content="width=device-width, user-scalable=no, minimum-scale=1.0, maximum-scale=1.0">
    <title>three.js css2d - label</title>
    <!-- <link type="text/css" rel="stylesheet" href="main.css"> -->
    <script src="http://code.jquery.com/jquery-2.1.1.min.js"></script>
    <style>
        .label {
            color: #FFF;
            font-family: sans-serif;
            padding: 2px;
            background: rgba(0, 0, 0, .6);
        }
    </style>
</head>
<body>
    <script src="./js-r100/three.js"></script>
    <script src="./js-r100/controls/OrbitControls.js"></script>
    <script src="./js-r100/renderers/CSS3DRenderer.js"></script>
    <script type="module">
        var camera, scene, renderer, labelRenderer;
        var clock = new THREE.Clock(); //- 跟踪时间的对象。
        var textureLoader = new THREE.TextureLoader();   //- 纹理加载器
        var earth, moon;
        init();
        animate();
        function init() {
            var EARTH_RADIUS = 1; //- 地球半径大小
            var MOON_RADIUS = 0.27;  //- 月球半径大小
            // 创建远景相机
            camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 0.1, 200);
            camera.position.set(10, 5, 20);  //- 设置远景相机位置
            //- 实例化场景
            scene = new THREE.Scene();
            //- 平行光源
            var dirLight = new THREE.DirectionalLight(0xffffff);
            dirLight.position.set(0, 0, 1);  //- 设置平行光源位置
            scene.add(dirLight); //- 光源添加到场景中
            //- 创建三维坐标系参考线,用于辅助编写three.js
            var axesHelper = new THREE.AxesHelper(5);
            scene.add(axesHelper); //- 辅助线添加到场景中
            /**
             * 地球
             */
            //- 多边形缓存几何模型
            var earthGeometry = new THREE.SphereBufferGeometry(EARTH_RADIUS, 20, 20); //- 地球模型
            //- 网孔材料
            var earthMaterial = new THREE.MeshPhongMaterial({
                specular: 0x333333,  //- 设置高亮颜色
                shininess: 5, //- 设置亮度
                map: textureLoader.load('https://localhost:8080/images/earth/earth_atmos_2048.jpg'),  //- 设置纹理贴图
                // specularMap: textureLoader.load('https://localhost:8080/images/earth/earth_specular_2048.jpg'),  //- 设置镜面贴图（也称高光贴图）
                // normalMap: textureLoader.load('https://localhost:8080/images/earth/earth_normal_2048.jpg'),  //- 设置法线贴图，缺省为null。
                normalScale: new THREE.Vector2(0.85, 0.85)  //- 设置法线贴图比例，缺省为 (1, 1)。
            });
            earth = new THREE.Mesh(earthGeometry, earthMaterial); //- 创建地球Mesh对象
            scene.add(earth); //- 把地球添加至场景中
            /**
             * 月亮
             */
            var moonGeometry = new THREE.SphereBufferGeometry(MOON_RADIUS, 16, 16);
            var moonMaterial = new THREE.MeshPhongMaterial({
                shininess: 5,
                map: textureLoader.load('https://localhost:8080/images/earth/moon_1024.jpg')
            });
            moon = new THREE.Mesh(moonGeometry, moonMaterial);
            scene.add(moon);
            //点光源
            var point = new THREE.PointLight(0xffffff);
            point.position.set(400, 200, 300); //点光源位置
            scene.add(point); //点光源添加到场景中
            //- 反向点光源,用于展示后面的情况
            var point2 = new THREE.PointLight(0xffffff);
            point.position.set(-400, -200, -300); //点光源位置
            scene.add(point); //点光源添加到场景中
            //- 地球3D样式面板
            var earthDiv = document.createElement('div'); //- 创建一个div节点对象
            earthDiv.className = 'label';   //- 设置地球节点对象的class
            earthDiv.textContent = '这个是地球';  //- 设置文字
            earthDiv.style.marginTop = '0.04em';   //- 设置style
            //- 创建3dCSS对象
            var earthLabel = new THREE.CSS3DObject(earthDiv);
            earthLabel.position.set(0, EARTH_RADIUS, 0);
            earthLabel.scale.multiplyScalar(0.02); //- 缩放级别
            earth.add(earthLabel); //- 把2d文字添加到地球Mesh对象上,以便跟随移动
            //- 月球3D样式面板 与地球相同
            var moonDiv = document.createElement('div');
            moonDiv.className = 'label';
            moonDiv.textContent = '这个转的是月亮';
            moonDiv.style.marginTop = '0.04em';
            var moonLabel = new THREE.CSS3DObject(moonDiv);
            moonLabel.position.set(0, MOON_RADIUS, 0);
            moonLabel.scale.multiplyScalar(0.02); //- 缩放级别
            moon.add(moonLabel);
            //- 创建渲染器
            renderer = new THREE.WebGLRenderer();
            renderer.setPixelRatio(window.devicePixelRatio);
            renderer.setSize(window.innerWidth, window.innerHeight);
            document.body.appendChild(renderer.domElement);
            //- CSS3DRenderer 渲染器是生成一个DIV容器，它的作用是能把HTML元素绑定到三维物体上,在DIV容器中各自的DOM元素分别封装到CSS3DObject的实例中，并在scene中增加。
            labelRenderer = new THREE.CSS3DRenderer();
            labelRenderer.setSize(window.innerWidth, window.innerHeight);
            labelRenderer.domElement.style.position = 'absolute';
            labelRenderer.domElement.style.top = '0px';
            document.body.appendChild(labelRenderer.domElement);
            //- 控制视觉
            var controls = new THREE.OrbitControls(camera, labelRenderer.domElement);
            controls.minDistance = 5;
            controls.maxDistance = 100;
        }
        //- 渲染函数
        function animate() {
            requestAnimationFrame(animate);   //- 持续渲染
            var elapsed = clock.getElapsedTime(); //- 获取时钟已运行时间。
            moon.position.set(Math.sin(elapsed) * 5, 0, Math.cos(elapsed) * 5);  //- 根据始终运行的时间设置月球位置,达到一直转的目的
            renderer.render(scene, camera);   //- 渲染场景
            labelRenderer.render(scene, camera);  //- 渲染2DCSS文字
        }
    </script>
</body>
</html>

点击事件显示/隐藏信息面板

在业务场景中,我们会经常对移动的几何体或者模型需要点击查看详细信息.这个时候我们需要在这个几何体的上方添加/删除这个信息面板,前面的例子中,我们虽然只显示了一个名称,但是可以理解为简单的信息面板的一种.并且是通过节点的textcentent的方式往节点里添加的文字.现在我们需要构建一个div,用于展示信息.
就像这样:

这里会通过两种方式进行实现点击地球显示和删除面板的方式, 但由于信息面板的展示是通用的,只是点击事件操作不同,所以我们先把信息面板的初始化部分提取出来
前面我们是创建了一个div,然后通过textcentent的方式显示对应的节点文字.我们也可以在页面把信息面板写好,然后给这个元素节点的样式布局都做好之后,通过直接获取document中的这个节点进行转换CSS3Object实例.最后添加到earth的Mesh对象上,和前一种直接创建节点的方式是一样的.

  //- 地球3D样式面板
var earthDiv = document.getElementById('earthBox'); //- 创建一个div节点对象
earthDiv.className = 'earthlabel';   //- 设置地球节点对象的class
earthDiv.setAttribute("isshow", '1');
//- 创建3dCSS对象
var earthLabel = new THREE.CSS3DObject(earthDiv);
earthLabel.position.set(0, EARTH_RADIUS, 0);
earthLabel.scale.multiplyScalar(0.02); //- 缩放级别
earth.add(earthLabel); //- 把2d文字添加到地球Mesh对象上,以便跟随移动

Object/Add or remove实现添加/删除信息面板的方法

当我们获取了intsersects对象后(如果不清楚怎么获取intsersects对象可以参考
语雀内容
),通过判定object下的的material的name属性,可以把创建网格模型材质时的name属性获取,这样我们就可以知道具体点击的是哪个模型.然后通过该模型的children属性,我们可以发现模型下add的Object3D对象,这就是我们前面用CSS3D添加的信息面板,此时,我们只需要通过父级,也就是object的层级调用remove方法,传入对应的object就可以删除掉该对象.反过来添加的时候也只需要在模型对象下调用add方法,传入object就可以给children中添加对应的信息面板.
需要注意的是:当remove方法调用后,页面节点也被删除了,此时在添加时直接使用document获取该节点是无法找到的.由于我们这个demo是初始化就显示信息面板的,所以在remove之前,我用了一个变量先把需要删除的信息面板保存了下来,在添加的时候,只需要把保存的信息面板再add进去即可.

//- 点击事件
function clickEventFn(event) {
  let isdown = false, ismove = false;
  window.addEventListener('mousemove', function () {
    if (isdown) {
      ismove = true;
      //鼠标拖动事件执行函数
    }
  })
  window.addEventListener('mousedown', function () {
    isdown = true
    ismove = false
  })
  window.addEventListener('mouseup', function (event) {
    if (!isdown && ismove) {
      return 0;
    }
    if (ismove) {
      return 0;
    }
    let intsersects = getIntersects(event)
    if (intsersects.length > 0) {
      intsersects.forEach((item, index) => {
        if (item.object.material.name !== '') {
          if (item.object.material.name === 'earth') {
            console.log(intsersects[index].object)
            //- 点击的地球
            //- 判断点击后的地球对象的children的数量,目前children下只有3DCSS对象
            if (intsersects[index].object.children.length < 1) {
              intsersects[index].object.add(earthElement)
            } else {
              intsersects[index].object.children.forEach((item2, index2) => {
                //- 判断是否是Object3D的节点
                if (item2.type === 'Object3D') {
                  if (intsersects[index].object.children[index2].element.attributes.isshow.value) {
                    intsersects[index].object.children[index2].element.attributes.isshow.value = 0
                    earthElement = intsersects[index].object.children[index2]
                    intsersects[index].object.remove(intsersects[index].object.children[index2]);
                  }
                }
              });
            }
          }
        }
      })
    }
  })
}

通过CSS控制显示/隐藏(推荐)

作为前端,我们当然知道,其实信息面板的显示和隐藏还可以通过CSS来控制,在初次加载完成后,显示/隐藏并不会删除节点,只需要改变display的状态即可,经过尝试发现通过CSS控制信息面板的显示和隐藏代码量更少,还一样解决了业务需求.

 //- 点击事件
function clickEventFn(event) {
  let isdown = false, ismove = false;
  window.addEventListener('mousemove', function () {
    if (isdown) {
      ismove = true;
      //鼠标拖动事件执行函数
    }
  })
  window.addEventListener('mousedown', function () {
    isdown = true
    ismove = false
  })
  window.addEventListener('mouseup', function (event) {
    if (!isdown && ismove) {
      return 0;
    }
    if (ismove) {
      return 0;
    }
    let intsersects = getIntersects(event)
    if (intsersects.length > 0) {
      intsersects.forEach((item, index) => {
        if (item.object.material.name !== '') {
          if (item.object.material.name === 'earth') {
            console.log(intsersects[index].object)
            document.getElementById('earthBox').style.display === 'none' ? document.getElementById('earthBox').style.display = 'block' : document.getElementById('earthBox').style.display ='none';
          }
        }
      })
    }
  })
}

three.js 给模型添加跟随文字 - CSS2DRenderer/CSS3DRenderer
