端口映射

如果容器中运行的网络应用需要让外部网络也可以访问，可以通过 -P 或 -p 参数来指定端口映射。
当使用 -P 标记时，Docker 会随机映射一个宿主机的端口到内部容器开放的网络端口。
当使用 -p 标记时，需要指定一个宿主服务器端口到内部容器中需要映射的端口。
如：
后台运行一个容器并且随机分配端口运行niginx：

➜  ~ docker run -P -d nginx
95a7a265d8316001038e19c09eda1f37ae5d257e50c42ce989558e009760470a
➜  ~ docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS                   NAMES
95a7a265d831        nginx               "nginx -g 'daemon of…"   7 seconds ago       Up 5 seconds        0.0.0.0:32772->80/tcp   elegant_faraday


后台运行一个 Tomcat 容器并且把容器 8080 端口映射到宿主机器上的 8010 端口，这样外部可以通过 8010 端口访问到该容器服务程序。

docker run -d -p 8010:8080 tomcat:7.0

网络类型

none

故名思议，none 网络就是什么都没有的网络。挂在这个网络下的容器除了 lo，没有其他任何网卡。容器创建时，可以通过 —network=none 指定使用 none 网络。

$ docker run -it --rm --network=none busybox
/ # ifcongig
sh: ifcongig: not found
/ # ifconfig
lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:8 errors:0 dropped:0 overruns:0 frame:0
          TX packets:8 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:672 (672.0 B)  TX bytes:672 (672.0 B)
/ # ping 39.156.69.79
PING 39.156.69.79 (39.156.69.79): 56 data bytes
ping: sendto: Network is unreachable

host

连接到 host 网络的容器共享 Docker host 的网络栈，容器的网络配置与 host 完全一样。可以通过 —network=host 指定使用 host 网络。使用 host 网络，容器和宿主机共用 host 网络，当启动服务时应该避免端口冲突。

$ docker run -it --network=host alpine /bin/sh
/ # ipaddr show docker0
6: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN
    link/ether 02:42:ee:e3:fa:e7 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
/ #

创建Mysql

# docker run  --name mysql -e MYSQL_ROOT_PASSWORD=123456 --network=host -d mysql:5.7

查看本地端口映射

# netstat -lnp|grep :3306
tcp6       0      0 :::3306                 :::*                    LISTEN      7866/mysqld

创建nginx

# docker run -itd --network=host --name nginx nginx

查看端口占用

netstat -lnp|grep :80
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      10771/nginx: master

Bridge

Docker Daemon启动后默认创建 docker0 网桥，起初 docker0 启动时网桥上没有任何端口，

$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 52:54:00:95:a9:db brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.11/20 brd 172.17.15.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fe95:a9db/64 scope link
       valid_lft forever preferred_lft forever
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:88:02:b6:91 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global docker0
       valid_lft forever preferred_lft forever

当启动容器后，docker0 网桥上也创建了一个端口，他跟容器内的 eth0 网卡形成一个 veth pair。

# docker run -it -d alpine /bin/sh
865774dcdcb9867baac182b1775bd28fb528a6cb85bc1b6cca19791957e87d73
# docker ps
CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS               NAMES
865774dcdcb9        alpine              "/bin/sh"           9 seconds ago       Up 7 seconds                            distracted_volhard

查看当前容器的ip地址信息

# docker exec -it 865774dcdcb9 /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
14: eth0@if15: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:ac:12:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.2/16 brd 172.18.255.255 scope global eth0
       valid_lft forever preferred_lft forever
/ #

再次查看当前宿主机上的ip地址变化

# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 52:54:00:95:a9:db brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.11/20 brd 172.17.15.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fe95:a9db/64 scope link
       valid_lft forever preferred_lft forever
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:88:02:b6:91 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global docker0
       valid_lft forever preferred_lft forever
15: veth8e50a21@if14: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether 96:ba:da:b0:fd:9e brd ff:ff:ff:ff:ff:ff link-netnsid 0

那么如何证明veth8e50a21是挂在docker0上的呢？我们需要安装一个工具

# apt install -y bridge-utils

安装完成后，执行

# brctl show
bridge name    bridge id        STP enabled    interfaces
docker0        8000.02428802b691    no        veth8e50a21

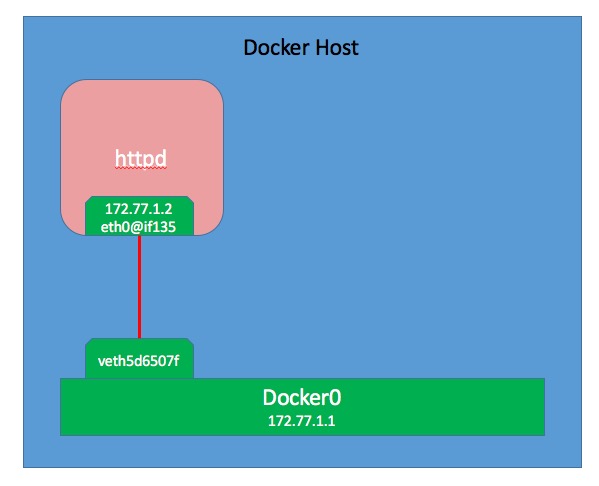

Docker 桥接网络拓扑图如下：

当创建一个 Docker 容器的时候，同时会创建了一对 veth pair 接口（当数据包发送到一个接口时，另外一个接口也可以收到相同的数据包）。这对接口一端在容器内，即 eth0；另一端在本地并被挂载到 docker0 网桥，名称以 veth 开头（例如 vethAQI2QT）。通过这种方式，主机可以跟容器通信，容器之间也可以相互通信。Docker 就创建了在主机和所有容器之间一个虚拟共享网络。
查看网络bridg情况

# docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "36ffc7a66bd5793a596158cf29e73b5d3e4f31ba5f9bdda64e87c0b70cb5159b",
        "Created": "2019-10-22T15:43:39.113178165+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.18.0.0/16"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "865774dcdcb9867baac182b1775bd28fb528a6cb85bc1b6cca19791957e87d73": {
                "Name": "distracted_volhard",
                "EndpointID": "b5550359f1c5571564d73e94a2f2f68608fe0b966161e8f2e886dc5514111e1b",
                "MacAddress": "02:42:ac:12:00:02",
                "IPv4Address": "172.18.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]

自定义网络

查看网络

# docker network ls
NETWORK ID          NAME                DRIVER              SCOPE
36ffc7a66bd5        bridge              bridge              local
419568f09c61        host                host                local
54cdbd2cc4f6        none                null                local

创建网络

docker network create -d bridge my-net

创建自定义网络时设置子网段

docker network create -d bridge --subnet 172.10.0.0/24 --gateway 172.10.0.1 my_net

-d bridge表示自定义网络的驱动为bridge，–subnet 172.10.0.0/24 –gateway 172.10.0.1分别指定网段和网关。

docker network inspect my_net
[
    {
        "Name": "my_net",
        "Id": "c60c0b105a1c6bb021657f5646f3a621574532d5893ca6a7217258ea5db40692",
        "Created": "2019-10-24T18:43:37.888512005+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "172.10.0.0/24",
                    "Gateway": "172.10.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {},
        "Labels": {}
    }
]

会得到此网络的配置信息，my_net是刚刚创建的网络名称，如果为bridge就是查看docker创建的默认bridge网络信息。
每创建一个自定义网络便会在宿主机中创建一个网桥（docker0是创建的默认网桥，其实原理是一致的，而且也是对等的。）。名字为br-<网络短ID>，可以通过brctl show命令查看全部网桥信息。
在宿主机上也会有

168: br-c60c0b105a1c: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:52:90:d6:64 brd ff:ff:ff:ff:ff:ff
    inet 172.10.0.1/24 brd 172.10.0.255 scope global br-c60c0b105a1c
       valid_lft forever preferred_lft forever

通过以下命令为容器指定自定义网络：

$ docker run -it --network my_net --ip 172.10.0.3 busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
169: eth0@if170: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
    link/ether 02:42:ac:0a:00:03 brd ff:ff:ff:ff:ff:ff
    inet 172.10.0.3/24 brd 172.10.0.255 scope global eth0
       valid_lft forever preferred_lft forever
/ #

其实这与使用docker默认网络是一致的，都是添加–network参数参数，此处也添加了–ip参数来指定容器的ip地址。

连接容器到用户自定义网桥

创建新容器时可以指定一个或多个 --network 标志。下面的例子将 Nginx 容器连接到 my-net 网络。同时还将容器的 80 端口发布到 Docker 主机的 8080 端口，这样外部的客户端就可以访问这个端口了。任何其他连接到 my-net 的网络的容器都可以访问这个网络中其他容器的所有端口，反之亦然。

$ docker create --name my-nginx \
  --network my-net \
  --publish 8080:80 \
  nginx:latest

使用 docker network connect 命令将运行中的容器连接到已经存在的用户自定义网桥。下面的命令将运行中的 my-nginx 容器连接到已经存在的 my-net 网络：

$ docker network connect my-net my-nginx

断开自定义网络的连接

使用 docker network disconnect 命令断开运行中的容器到一个用户自定义网桥的连接。下面的命令将会断开 my-nginx 容器到 my-net 网络的连接：

$ docker network disconnect my-net my-nginx

容器互联

Link

$docker run --name mysql -d -p 3306:3306  -e MYSQL_ROOT_PASSWORD=123456 mysql:5.7
$ docker ps
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS                               NAMES
c3038d682ca1        mysql:5.7           "docker-entrypoint.s…"   8 seconds ago       Up 5 seconds        0.0.0.0:3306->3306/tcp, 33060/tcp   mysql

创建student 数据库

 mycli -uroot -hlocalhost
Password:
Version: 1.8.1
Chat: https://gitter.im/dbcli/mycli
Mail: https://groups.google.com/forum/#!forum/mycli-users
Home: http://mycli.net
Thanks to the contributor - www.mysqlfanboy.com
mysql root@localhost:(none)> CREATE DATABASE student
Query OK, 1 row affected
Time: 0.000s

创建

package main
import (
    "fmt"
    _ "github.com/go-sql-driver/mysql"
    "github.com/jinzhu/gorm"
)
type Student struct {
    gorm.Model
    Name string
    Score uint
}
func main() {
    // 注意 需要提前创建数据库create DATABASE student  mysql的docker是 mysql
    db, err := gorm.Open("mysql", "root:123456@tcp(mysql:3306)/student?charset=utf8&parseTime=True&loc=Local")
    if err != nil {
        fmt.Println(err.Error())
        panic("failed to connect database")
    }
    defer db.Close()
    // Migrate the schema
    db.AutoMigrate(&Student{})
    // create
    db.Create(&Student{Name: "tony", Score: 90})
    // read
    var s Student
    db.First(&s, 1)
    // update
    db.Model(&s).Update("score", 100)
    select {}
}

创建Dockerfile 文件

FROM golang:latest as build
WORKDIR /go/src/github.com/baxiang/mysql-go
COPY . .
RUN  CGO_ENABLED=0 GOOS=linux GOARCH=amd64 go install -v
FROM scratch
WORKDIR /app
COPY --from=build /go/bin/mysql-go .
CMD ["./mysql-go"]

创建 baxiang/mysql-go 的镜像

$ docker build ./ -t baxiang/mysql-go

创建容器

docker run --name mysql-go --link mysql baxiang/mysql-go

最终执行结果

mycli -uroot -hlocalhost
Password:
Version: 1.8.1
Chat: https://gitter.im/dbcli/mycli
Mail: https://groups.google.com/forum/#!forum/mycli-users
Home: http://mycli.net
Thanks to the contributor - Jonathan Slenders
mysql root@localhost:(none)> use student
You are now connected to database "student" as user "root"
Time: 0.002s
mysql root@localhost:student> select * from students
+------+---------------------+---------------------+--------------+--------+---------+
|   id | created_at          | updated_at          |   deleted_at | name   |   score |
|------+---------------------+---------------------+--------------+--------+---------|
|    1 | 2019-10-24 08:39:13 | 2019-10-24 08:39:13 |       <null> | tony   |     100 |
+------+---------------------+---------------------+--------------+--------+---------+
1 row in set
Time: 0.002s
mysql root@localhost:student>

纯粹的通过容器名来打开容器间的网络通道缺乏一定的灵活性，在 Docker 里还支持连接时使用别名来使我们摆脱容器名的限制。

$docker run --name mysql-go --link mysql:mysqlDB baxiang/mysql-go

在这里，我们使用 --link <name>:<alias> 的形式，连接到 MySQL 容器，并设置它的别名为 mysqlDB。当我们要在 Web 应用中使用 MySQL 连接时，我们就可以使用 mysqlDB 来代替连接地址了。

db, err := gorm.Open("mysql", "root:123456@tcp(mysqlDB:3306)/student?charset=utf8&parseTime=True&loc=Local")
    if err != nil {
        fmt.Println(err.Error())
        panic("failed to connect database")
    }
    defer db.Close()

自定义容器网络

$ docker network create mysql-net

创建连接容器

$ docker run --name mysql -d -e MYSQL_ROOT_PASSWORD=123456 --network mysql-net  mysql:5.7

 docker exec -it mysql  mysql -p
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 2
Server version: 5.7.28 MySQL Community Server (GPL)
Copyright (c) 2000, 2019, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| performance_schema |
| sys                |
+--------------------+
4 rows in set (0.00 sec)
mysql> create database student;
Query OK, 1 row affected (0.00 sec)

打开新的终端，再运行一个容器并加入到 mysql-net 网络

$ docker run --name mysql-go --network mysql-net baxiang/mysql-go

再次查看当前数据库数据情况会看到当前数据执行的结果

docker exec -it mysql  mysql -p

从 Docker 1.10 版本开始，docker daemon 实现了一个内嵌的 DNS server，使容器可以直接通过“容器名”通信。方法很简单，只要在启动时用 —name 为容器命名就可以了。
因此在mysql 可以直接使用容器的名字直接当做域名地址访问

joined 容器

joined 容器是另一种实现容器间通信的方式。joined 容器非常特别，它可以使两个或多个容器共享一个网络栈，共享网卡和配置信息，joined容器之间可以通过127.0.0.1直接通信。host网络使得容器与宿主机共用同一个网络，而jointed是使得两个容器共用同一个网络。
修改代码

// 注意 需要提前创建数据库create DATABASE student  mysql的docker是 mysql
    db, err := gorm.Open("mysql", "root:123456@tcp(127.0.0.1:3306)/student?charset=utf8&parseTime=True&loc=Local")
    if err != nil {
        fmt.Println(err.Error())
        panic("failed to connect database")
    }
    defer db.Close()

docker run --name mysql-go --network=container:mysql -d baxiang/mysql-go

当然也可以直接设置 —network=host 但是需要myql 容器在宿主机上暴露3306端口

Connect

connect 主要解决不同网络下的通信，同一个网络（默认网络或者自定义网络）下的容器之间是能ping通的，但是不同网络之间的容器由于网络独立性的要求是无法ping通的。原因是iptables-save DROP掉了docker之间的网络，大概如下：

-A DOCKER-ISOLATION -i docker0 -o br-ac4fe2d72b18 -j DROP
-A DOCKER-ISOLATION -i br-ac4fe2d72b18 -o docker0 -j DROP
-A DOCKER-ISOLATION -i br-62f17c363f02 -o br-ac4fe2d72b18 -j DROP
-A DOCKER-ISOLATION -i br-ac4fe2d72b18 -o br-62f17c363f02 -j DROP
-A DOCKER-ISOLATION -i br-62f17c363f02 -o docker0 -j DROP
-A DOCKER-ISOLATION -i docker0 -o br-62f17c363f02 -j DROP

如果是实体机我们很容易理解，只需要为其中一台服务器添加一块网卡连接到另一个网络就可以了。容器同理，只需要为其中一个容器添加另外一个容器的网络就可以了。使用如下命令：

docker network connect my_net httpd

connect命令能够为httpd容器再添加一个my_net网络（假设httpd原来只有默认的bridge网络）。这样上面创建的busybox容器就能与此次connect的httpd容器进行通信。

配置Overlay网络

可以参考 https://istone.dev/2018/07/02/Docker-Network/

容器访问宿主机网络

使用nginx作反向代理，其中nginx是使用docker方式运行：

$ docker run -d --name nginx $PWD:/etc/nginx -p 80:80 -p 443:443 nginx:1.15

需要代理的API服务运行在宿主机的 8080端口， nginx.conf 相关配置如下：

server {
 ...
 location /api {
  proxy_pass http://localhost:8080
 }
 ...
}

由于nginx是运行在docker容器中的，这个 localhost 是容器的localhost，而不是宿主机的localhost。
容器中访问到宿主机的网络：
使用宿主机IP
使用host网络
Docker容器运行的默认是 bridge ，即桥接网络，以桥接模式连接到宿主机； host 是宿主网络，即与宿主机共用网络；当容器使用 host 网络时，容器中可以直接访问宿主机网络，那么容器的 localhost 就是宿主机的 localhost 。在docker中使用 —network host 来为容器配置 host 网络：

$ docker run -d --name nginx --network host nginx

容器与宿主机共用了网络，容器中暴露端口等同于宿主机暴露端口。使用host网络不需要修改 nginx.conf
**

参考文章

https://juejin.im/post/5b6c26946fb9a04fbf273c66
https://istone.dev/2018/07/02/Docker-Network/
