一、一致性检查点(checkpoint)

  • Flink故障恢复机制的核心，就是应用状态的一致性检查点
  • 有状态流应用的一致性检查点，其实就是所有任务的状态，在某个时间点的一份拷贝(一份快照)；

如下图所示：
说明：

  • input stream 是从 1 开始的递增序列
  • sum_even 是计算偶数的和
    • sum_even=2+4=6
  • sum_odd 是计算奇数的和
    • sum_even=1+3+5=9 说明：offset 等于 5 的序列已经计算完成
  • input offset 表示当 offset 等于 5 的时候，有一分快照，此时 offset 为 5 以前的数据都已经计算完成；
    • offset 并非 input stream 中的递增序列

二、从检查点恢复状态

  • 在执行流应用程序期间，Flink会定期保存状态的一致检查点
  • 如果发生故障，Flink将会使用最近的检查点来回复应用程序的状态，并重新启动处理流程；遇到故障之后：

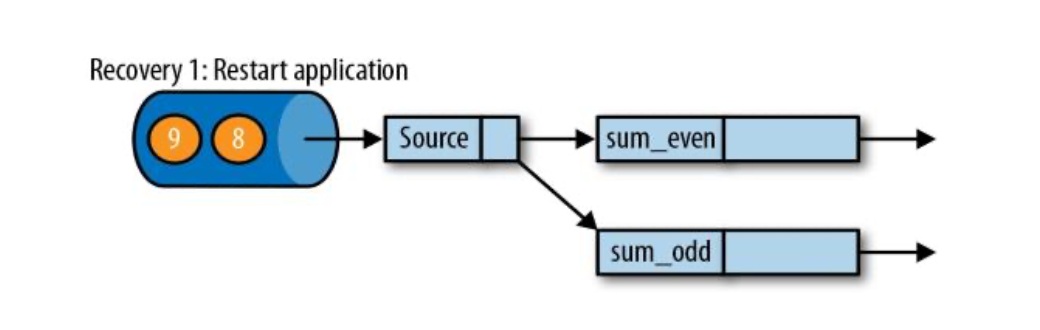

    • 第一步：重启应用；如下图 “Recovery 1: Restart application”
    • 第二步：从 checkpoint 中读取装填，将状态重置；从检查点重新启动应用程序后，其内部状态与检查点完成时的状态完全相同；如下图：”Recovery2: Reset application state form Checkpoint”

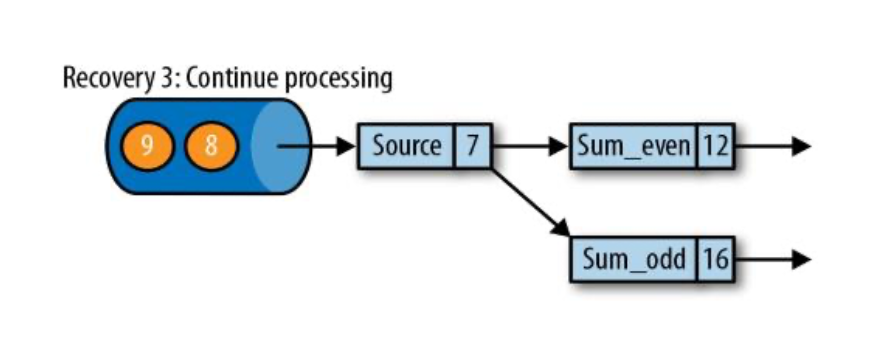

    • 第三步：开始消费并处理检查点到发生故障之间的所有数据；这种检查点的保存和恢复机制可以为应用程序状态提供“精确一次(exactly-once)”的一致性，因为所有的算子都会保存检查点并恢复其所有状态，这样一来所有的输入流就都会被重置到检查点完成时的位置；如下图：”Recovery 3: Continue processing”


三、Flink检查点算法

  • 一种简单的想法
    • 暂停所有分区任务，保存状态到检查点，再重新恢复分区任务
  • Flink的改进实现
    • 基于Chandy-Lamport 算法的分布式快照
    • 将检查点的保存与数据处理分离开，不暂停所有分区任务

Flink检查点算法

  • 检查点分界线(Checkpoint Barrier)
    • Flink的检查点算法用到了一种称为分界线(barrier)的特殊数据形式，用来把一条流上数据按照不同的检查点分开
    • 分界线之前到来的数据导致的状态更改，都会被包含在当前分界线所属的检查点中；而基于分界线之后的数据导致的所有更改，就会被包含在之后的检查点中

详解：

  • 现在是一个有两个输入流 (每个流数据都是从1开始的递增序列) 的应用程序，用并行的两个source任务来读取

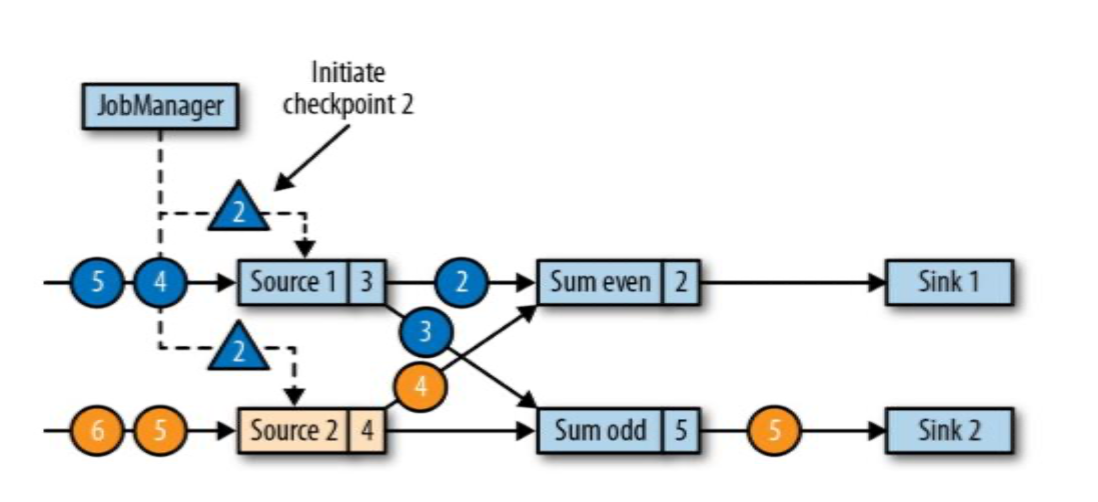

  • JobManager 会向每个 source 任务发送一条带有新检查点 ID 的消息 (如：三角形的 检查点ID)，通过这种方式来启动检查点

说明：source1 的 1,2,3 都在2检查点；source2 的 1,2,3,4 都在2检查点

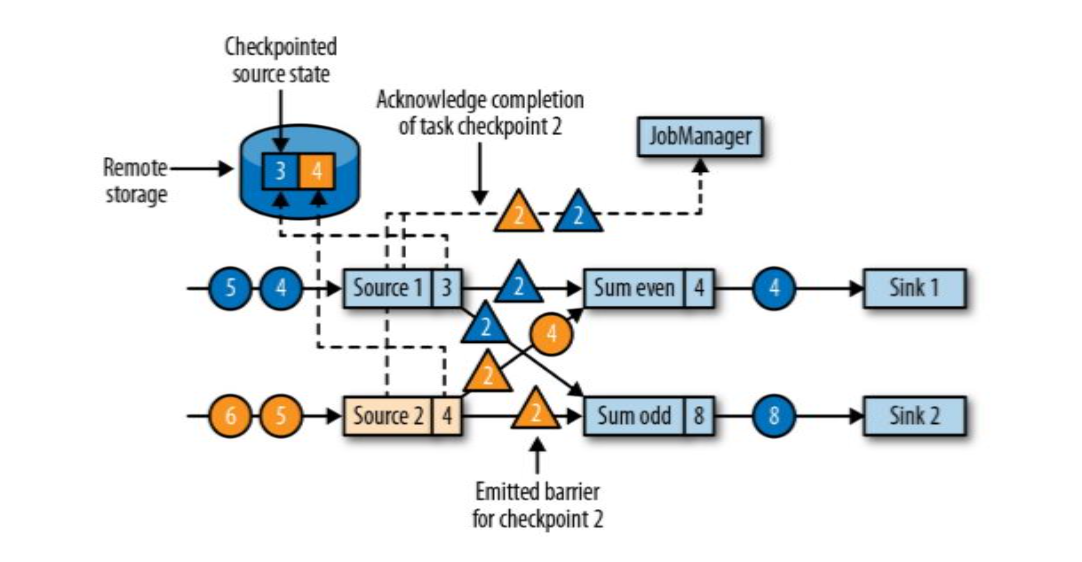

  • 数据源将它们的状态写入检查点，并发出一个检查点 barrier
  • 状态后端在状态存入检查点之后，会返回通知给 source 任务，source 任务就会向 JobManager 确认检查点完成

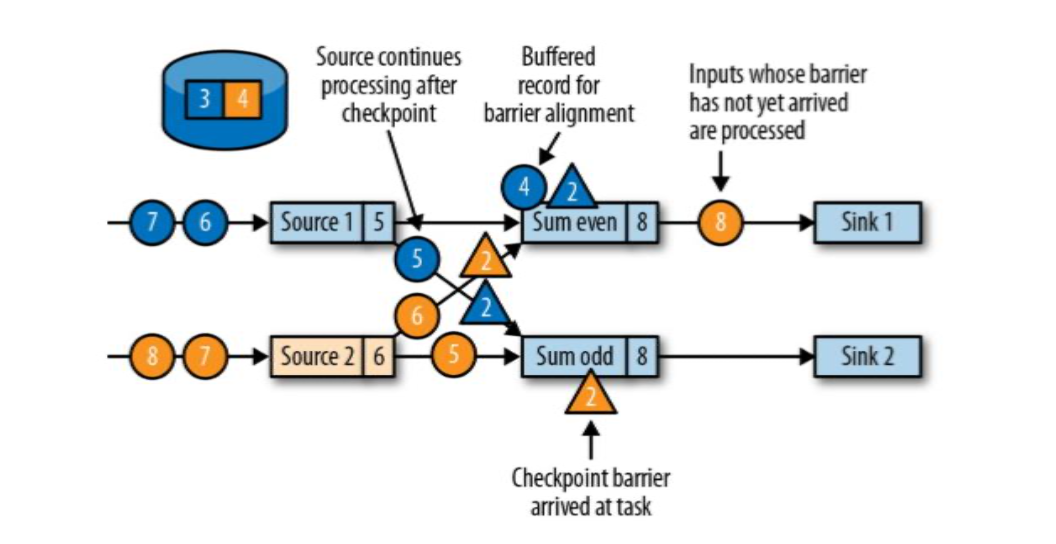

  • 分界线对齐：barrier 向下游传递，sum 任务会等待所有输入分区的barrier到达
  • 对于 barrier 已经到达的分区，继续到达的数据会被缓存 (比如：source1中的 4 后面的序列如果到了会被缓存，检查点状态按照分区缓存到了状态后端，如上图的左上角的3，4)
  • 而 barrier 尚未到达的分区，数据会被正常处理


  • 当收到所有输入分区的barrier 时，任务就将其状态保存到状态后端的检查点中，然后将 barrier 继续向下游转发


  • 向下游转发检查点 barrier 后，任务继续正常的数据处理

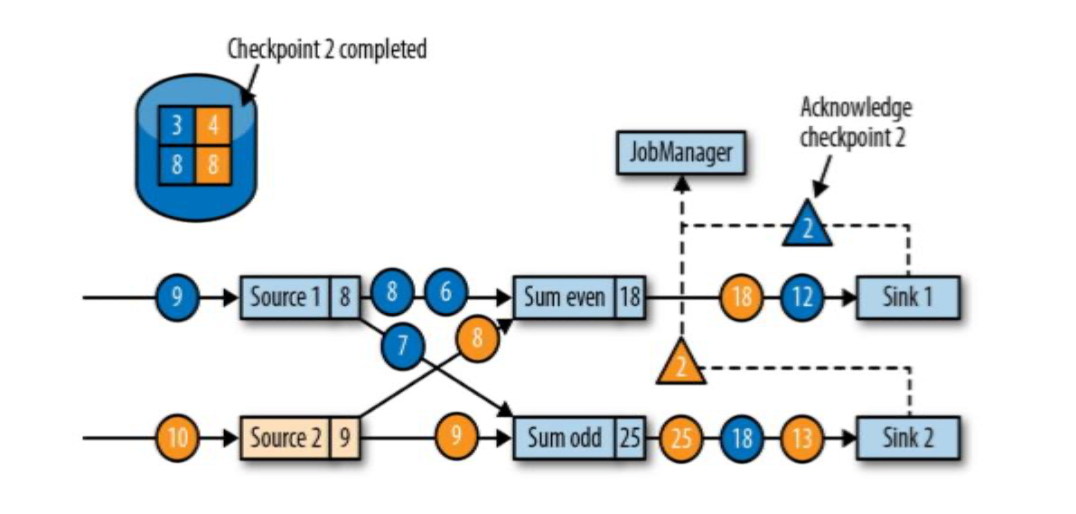

  • Sink任务向 JobManager 确认状态保存到 checkpoint 完毕
  • 当所有任务都确认已成功将状态保存到检查点时，检查点就真正完成了

检查点代码设置

  1. StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
  3. // 开启检查点
  4. env.enableCheckpointing(60000);
  5. // 设置检查点的模式
  6. env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
  7. // 设置checkpoint保存超时时间: 检查点保存到 store 的时间
  8. env.getCheckpointConfig().setCheckpointTimeout(100000);
  9. // 设置checkpoint保存状态失败后是否停止任务
  10. env.getCheckpointConfig().setFailOnCheckpointingErrors(false);
  11. // 设置checkpoint保存状态的并发数: 因为有可能上次还没保存完成，下次的检查点又来了
  12. env.getCheckpointConfig().setMaxConcurrentCheckpoints(100);
  13. // 设置checkpoint最小间隔时间
  14. env.getCheckpointConfig().setMinPauseBetweenCheckpoints(100);
  15. // 当任务失败后，检查点会被取消；按照下面设置后，即使任务失败，也不会删除检查点
  16. env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.DELETE_ON_CANCELLATION);
  18. // 配置重启策略: 出现故障之后，重启最大尝试3次，每次间隔500ms
  19. env.setRestartStrategy(RestartStrategies.fixedDelayRestart(3, 500));

四、保存点(save points)

  • Flink还提供了可以自定义的镜像保存功能，就是保存带你 (savepoints)
  • 原则上，创建保存点使用的算法与检查点完全相同，因此保存点可以认为就是具有一些额外元数据的检查点
  • Flink不会自动创建保存点，因此用户(或者外部调度程序)必须明确的触发创建操作
  • 保存点是一个强大的功能。除了故障恢复以外，保存点可以用于
    • 有计划的手动备份
    • 更新应用程序
    • 版本迁移
    • 暂停和重启应用

等等
