一、工业物联网

1、机械手

使用4G无线路由,传输数据,将数据传输到云管理平台,达到远程监控机械手运行状态和数据分析,预测故障发生,实现对机械手精准的定位故障。 推荐设备:R9660

2、数控机床—工厂

使用4G无线路由提供的稳定传输通道,将机器运行情况实时传输到云管理平台,可远程维护诊断机器,降低运维成本 推荐设备:R9660 DT7710

3、注塑机

通过物联网关将实时采集到的数据上传到服务器后台,后台可以看到设备的运行状况,故障记录等,可以了解到设备的历史运行记录,提高设备利用率。 推荐设备:R9660 DT7710

4、压缩机

搭建远程监控管理系统,通过将多台压缩机设备接入4G通信终端,把压缩机压力、温度、负载时间、组件的报警状态等数据实时上传到制造商的控制中心,并可以远程维护,排查设备故障。 推荐设备: R9660

5、暖通空调设备远程智能监控

使用工业级4G路由器,实现空调厂商的技术服务中心与各地的空调设备无线组网,将设备的运行状态实时传输到服务中心,并且在设备故障发生后快速响应,通过远程设备维护端口进行故障诊断。 推荐设备:R9660

6、智能物流无人车互联互通

通过宏电提供的工业智能物联网关,连接导航定位系统、驱动控制系统,实现小车和管理平台之间数据交互,并不断把AGV工作现场路况、位置等无人物流车运动轨迹视频图像信息实时传输到云端,进行处理分析,同时运营管理平台可实现远程对VGA小车管理控制和运维监控。


二、新零售

7、人脸/图像识别售货机

在路由器上接入刷脸识别摄像头,实现人脸图像信息的实时采集处理、高清图像数据提取上传到云端人脸资料库对比,实时反馈人脸数据处理信息,并控制AI售货机门锁开关、结算扣款 推荐设备:R9660

8、自助售货机

路由器能够为自动售货机建立高速、稳定的数据传输通道,实时将所有商品销售等信息传输到企业后台,运营人员可远程下发命令并控制自动售货机实现各种指令如:货道缺货补货、价格调整、停止售货等,能够远程监控到各售货机的运行和售货情况,同时智能工业计算机可接入云平台,能够实现将通信终端进行统一的运行状态监管,有效降低企业的运维成本。
推荐设备:R9660

9、无人店物联网

通过将RFID读卡器、监控摄像头、二维码读头、结算系统、智能识别摄像头分别接入锐谷工业路由器,将无人店RFID电子标签数据信息通过宏电智能工业计算机4G高速网络上传到无人店管理后台,实现无人店安全远程实时监控管理,24小时无人值守,同时解决后期无人店规模化后店与店之间的联网集中管理,借助物联网和大数据运算,可以精准的进行货物的配送 推荐设备: R9660

10、自助碾米机

宏电提供集无线通信与智能控制于一体的高性能安卓智能工业计算机H9380,安装在自助碾米机内部,属于核心部件,主要实现人机操作、下发和上传指令、控制各部件正常运转、与软件平台进行通讯等功能,保障自助碾米机的正常运转,同时可实现互动显示屏广告更换,视频远程监控管理。 推荐设备:R9660

三、智能服务

11、生鲜配送柜

推荐设备R9660,为智能生鲜配送柜提供无线网络传输,实现智能生鲜配送柜和用户不同后端平台的联网功能,全网通支持。可登陆云管理平台,实时查看设备运行状态,

12、自动快递柜

通过锐谷无线路由接入公网网络中,与后台服务器(服务器为锐谷提供的云管理平台)对接,实现快递的派件和收件,实现快递包裹的自动收发和远程查询及控制,对这些终端节点以无线远程的方式进行统一管理。可以远程监控路由器的实时状态、流量使用情况、位置信息,可以实现路由器远程版本补丁升级、配置下发和远程重启等功能,减少现场维护成本。 推荐设备R9660

13、户外自助优惠券

户外自助优惠券打印终端方案,将对应商家所发放的优惠信息发送到我们放置在城市每个角落的优惠劵打印机上。
系统通过无线 3G/4G 网络传输数据。与其它传输终端设备相比,锐谷工业级路由器具有更高的安全性、可靠性和稳定性。设备采用-30~75宽温设计,能适应现场应用环境;支持链路心跳检测,VPN链路检测,断线自动连接,保证实时在线,并具备7x24小时工作,PIN码保护、密码加密、参数隐藏、移动复位等优势。
推荐设备:R9660

14、连锁商铺

连锁店安装整套的数据库管理系统和POS 系统,安装一套4G 路由器,通过网线将其相连,无线路由器内部安装无线数据卡,设置好设备的相关拨号参数。连锁店数据卡管理系统 直接通过无线路由器将需要和总部交互的数据传输到总部的服务器上。
通过网络实时与各连锁店进行数据交互,传递公司下达的销售任务,销售计划等。连锁店通过4G无线网络实时将店铺的销售情况和库存数据传送到总部,并实时接受总部下达的销售任务和销售计划等。

15、企业自动化VOIP智能网关联网

企业网关是特别为适应中小企业客户对信息化应用发展的需求而研发的产品系列,同时,也能体现运营商作为综合信息服务提供商的作用和优势。
1、基于通用、高性能、可定制的软件系统和硬件平台,性能价格比优异;
2、具有多种宽带接入、网络应用、安全防御、信息管理等综合信息应用功能,模块化设计、预留多种管理机制接口,方便扩充;
3、可支持对本地、远程网络、信息系统和安全的管理,减少企业信息化投资和维护成本支出,实现专业化服务管理。

16、数字标牌/广告机无线联网

推荐使用R9660 路由 特点:
(1)使用性:使用方便简单,上电自动拔号,自动维护永远在线模式
(2)稳定性:好,采用软硬双看门狗设计,确保24小时在线不死机,永远在线
(3)维护成本:维护成本小,故障率低,支持M2M设备在线状态管理功能,维护简单
(4)应用环境:适用于对稳定性要求高、干扰较大的环境
(5)技术服务:厂家提供产品全程服务体系,提供7X24小时电话服务,48小时到达现场服务
(6)通过的认证:EMC电磁兼容3、4级3C认证

17、水/电/煤自助缴费 系统

自助服务终端联网系统主要用于缓解营业厅人流大的问题,提高业务办理的速度,主要应用于银行、电信、电力、医疗、航空、零售等行业
物联网各个行业的场景举例 - 图17

四、智能工业

18、无人值守机房远程监控系统

远程监控终端装置将无人值守机房的温湿度和烟感信号加以采集、通过深圳宏电3G/4G无线路由器把数据传回监控计算机;监控计算机收到数据后用专业的数据软件加以分析、整理,显示在屏幕上供监控人员参考,并采取相应措施。

19、自动雾森无线控制系统

推荐DTU7710, 在固定或移动雾森主机内置无线数据终端,以无线自动雾森系统为管理平台,移动通信数据网络为传输通道,实时或定时对前端雾森主机进行控制,从而减少浪费,提高效率。

20、工业控制无线联网方案

推荐DTU7710,通过Internet网络、GPRS/CDMA网络与无线数据传输设备(DTU)建立连接,无线数据传输设备(DTU)又通过串口(RS-232/485)直接与位于各个工业现场的PLC相接,以实现对PLC远程控制。


21、电梯远程管理无线控制系统

R9680无线路由器,可以实时的将电梯内的视频以及图像传回云管理服务器,中心的管理人员可以通过视频观察电梯内的情况
现场数据监控单元:用于采集电梯各状态下的各项监控数据,如速度、负载、层数、门状态、冲顶故障、蹲底故障等,并执行各项由控制中心发出的各项指令。
监控中心:对各终端电梯的各项数据管理,通过综合分析,判断电梯的运行状况及维修状况,对于故障状态的电梯下达各种控制指令,对存在安全隐患的电梯下达相应的控制指令,并通知相关的维护及时维护。

五、工业能源

21、石油勘探无线远程监控系统

推荐DTU7710,通过对井口参数的实时检测,将检测到的油井状态参数,通过GPRS/CDMA无线方式传送给采油厂实时数据库服务器,使生产管理的各个部门能够及时掌握油井工作状态,缩短油井故障处理时间,提高开井时率,增加原油产量,提高工作效率

22、煤矿采挖安全无线管理系统

实现中心控制机房对天然气井下瓦斯、风机运行状态数据的远程采集和控制通信,中心控制室安装主站服务器和工控机。井下采煤工作面放置瓦斯传感器与模拟量采集模块,再通过接口转换器将RS485接口转换成RS232接口,连接到锐谷R7710系列无线通信终端。通过这种连接方式,可以实现控制中心对井下瓦斯含量的实时监控与报警。

23、塔吊机械无线安全管理系统

推荐7710DTU,可以把建筑施工现场的监控图像实时传输到视频监控平台,并且可以保存监控录像,中心工作人员可以试试观察现场情况,及时发现违规违法操作,减少塔吊安全事故的发生概率。

六、气象环保

24、自动气象站无线联网系统

采集器负责实时采集各种气象参数(风速,温度,湿度,气压等等),然后汇总到PLC控制逻辑,接着传到锐谷GPRS传输终端,通过GPRS网络把数据汇集到服务器,服务器上的数据可以通过web和客户端形式发布到各个省县级气象站。具有采集数据快速准确,能快速生成统计分析,安全可靠等特点,极大地提高了气象发布的实时性,稳定性,高效性。

25、城市空气质量无线监测方案

采用无线传感器网络来监测空气质量,在城市内选择一些监测点,放置传感器节点,并通过GPRS网络实时的传输数据,终端工作人员可以通过监控中心对监测系统进行管理和配置、发布监测任务或是收集回传数据。

26、污染源在线自动监控系统

污染源监测设备可将采集到的污染数据和告警信息通过2G/3G/4G网络及时发送到环保监测部门,实现对排污单位或个人的及时管理,可以大大提高环保部门的工作效率。

27、LED无线气象预警信息发布系统

主要通过远方噪声监测仪、噪声监测数据采集设备,无线传输设备实时监测区域噪声,然后经过分析、处理、打包通过R7710上传数据到监测中心存入到历史数据库和实时数据库进行显示和存储以及处理。

28、无线环境监测综合系统

无线传输设备实时监测区域噪声,然后经过分析、处理、打包通过锐谷GPRS/CDMADTU上传数据到监测中心存入到历史数据库和实时数据库进行显示和存储以及处理。

七、智能电力

29、电力远程集中抄表无线联网系统

利用现有的GPRS/GSM网络,电表数据通过GPRS/GSM网络进行传输。居民小区的所有电表首先连接到电表集中器,居民用户的用电数据由复费率电表传到电表集中器,电表集中器通过RS232/RS485口与GPRS远程传输终端连接,电表数据经过协议封装后发送到GPRS/CDMA数据网络,通过GPRS/CDMA数据网络将数据传送至配电数据中心,实现电表数据和数据中心系统的实时在线连接。

30、电力配网自动化无线传输系统

终端主要是智能环网柜,主要包括一次回路,二次回路,开关柜,负荷开关,变压器,继电器,接触器等设备
来自智能环网柜的信息通过锐谷2/3/4G DTU 由APN移动数据网络向前置机/数据服务器传送,经主前置机/数据服务器处理、存储后,向网上广播,各工作站收到信息后进行相应处理。来自工作站的信息首先传送到主前置机/数据服务器,由其处理后通过APN移动数据网络发送到环网柜。
物联网各个行业的场景举例 - 图31

31、农网改造无线联网系统

锐谷农网改造无线联网系统主要由前端控制部分、无线传输部分以及平台部分组成。
前端控制部分:
主要是110KV及以下的设备。包含环网柜、无功补偿器、故障指示器、低压配电箱、低压变压器等,都是农网改造里面不可或缺的设备。
传输部分:
锐谷4G 无线传输设备。通过运营商的3G/4G无线网络实时将前端控制设备的工作状态传输到平台。并可以将平台的控制查询指令下发给前端设备。实时稳定的双向通信。
平台部分:
农网检测平台:
实时搜集前端设备上报的数据。监控平台通过对农网状态监测参数的分析,可及时判断农村电网的故障点并提出事故预警方案,便于及时对农网的故障设备进行维修或更换等措施,降低农村电网事故发生的可能性。也可以弄过平台数据实时掌握农网用电负荷,根据农网用电规律,实时进行调压调容,提升农网的运行效率。
锐谷云管理平台
锐谷云平台是一款企业级锐谷终端设备管理平台,可以实时监测锐谷DTU的工作状态,掌控每个设备的在线状态、信号强度、掉线次数与时长等信息。可以及时针对需求对DTU参数进行配置、升级等操作。及时处理设备的故障,使设备处于最佳状态运行,节省客户的运维与管理成本。为农网监测数据的稳定可靠传输保驾护航。

32、输电线在线监控系统

系统主要由传感采集模块、数据汇聚传输模块、输电线路状态监测平台、终端供电单元四大部分构成。
传感采集模块:由温湿度、红外摄像头、风速、泄漏电流、覆冰状况、导线应力、倾角、雷电流、风偏、振动等各种传感器组成;
数据汇聚传输模块:使用GPRS无线数据终端宏电7710 DTU实现数据的远程传输;
输电线路状态监测平台:电力主站监控系统。
监控平台通过对输电线路状态监测参数的分析,可及时判断输电线路故障并提出事故预警方案,便于及时采取绝缘子清扫、覆冰线路融冰等措施,降低输电线路事故发生的可能性。
终端供电单元:太阳能电池板、硅能蓄电池等。
锐谷云管理平台
锐谷云平台是一款企业级锐谷终端设备管理平台,可以实时监测锐谷DTU的工作状态,掌控每个设备的在线状态、信号强度、掉线次数与时长等信息。可以及时针对需求对DTU参数进行配置、升级等操作。及时处理设备的故障,使设备处于最佳状态运行,节省客户的运维与管理成本。为输电线监测数据的稳定可靠传输保驾护航。

33、分布式光伏发电站运维方案

该系统发电组件、汇流箱、逆变器数据采集工具,锐谷4G DTU、锐谷云平台组成,通过4G DTU将并网电表、逆变器、汇流箱采集的数据传输到发电服务中心,使得服务系统进行通信交互,从而实现分布式光伏的远程管理运营,实现远程诊断、管理、分析和控制服务。帮助电力运营企业优化系统操作、提高效率。

八、市政工程


34、公共自行车无线智能管理系统

锐谷智联城市公共自行车租赁无线智能管理系统由站点管理设备、R9200路由器、NV8004 3G DVS和后端管理平台四部分组成。其中站点管理设备分布于公共自行车运营商的多个公共场所,如公交站点、地铁口、写字楼附近、大型商场附近等,用于租赁用户信息记录、刷卡取车、还车、站点图片等业务。通过锐谷智联R9200路由器和NV8004 3G DVS将记录的租车和抓拍的租车点图片传送到后端管理平台,从而实现对多站点自行车实现统一的租赁信息管理与统计、租赁计时计费、站点环境与自行车使用状态监测等功能,从而帮助运营商及时掌握各站点自行车的租赁状况,为后续的运营、管理和维护提供提供可靠的数据支撑,有效地提高公共自行车租赁的管理水平和运营商的经营效益。

35、城市交通路口无线视频监控系统

无线视频监控系统路口由视频信息采集点、无线传输系统、交通控制中心三部分组成。
1、路口视频图像采集点 根据各城市的具体情况,在各交通路口安装相应的监控摄像机(彩色或黑白、固定或活动云台、定焦或变焦)和软件系统。在每个交通路口可以安装一个或数个监控摄像机,外围再各配备一台云台、防护罩及云台控制器。每个视频采集点各匹配一台视频编解码器。监控摄像机用于采集城市各道路实时交通状况视频信号,主要是监控距离交通路口一定范围内的车辆。云台可以由控制中心的计算机控制。用户可对摄像机进行水平360度,垂直90度及变焦控制。视频编解码器负责把摄像机的模拟视频信号转变成数字信号,同时进行压缩,另外也传输控制信号,视频编解码器内置10/100M网卡,通过网线连接到无线设备上,编码压缩处理后的监控信息通过无线网络汇集到交通监控管理中心,监控中心能看到所管辖的道路和路口状况,监控人员可通过监控中心局域网或Internet远程实时浏览视频图像、遥控云台。
2、无线传输系统通过R9680FA路由器采用点对多点方式建立覆盖城市路口的无线宽带网络。在远程监控点安装R9680FA路由器(以太网接口)。产品具有传输距离远、低时延(对视频应用非常关键)和设备成本低的特点,可以提供高效和经济的视频传输解决方案。
3、交通控制中心监控中心主要由视频编解码器、矩阵电视墙、监控服务器、硬盘录像机等组成,可完成路口现场图像接收与显示,录像的存储、检索、回放、备份、恢复等。视频编解码器对经无线网络传送来的前端监控点摄像机采集的视频信号进行编解码处理,传到监控管理中心局域网视频监控服务器上,再经交换机通过内部局域网传播至各个相关部门或人员的客户端。 监控中心发出的对于云台、镜头等的控制指令通过无线设备传送到监控点。现场传回的视频图像转化为数字信号存储在硬盘录像机上,可方便快捷地实现资料的存储、更新、查询、备份,为交通违章处理等执法工作提供依据。

36、智慧井盖解决方案

基于轨迹分析和倾角检测井盖传感器,实时监控井盖运动状态,当井盖发生翻转或移动会启动报警系统;
建立唯一的井盖识别码,便于井盖统一管理;
基于LoRa技术传输,实现低功耗的工作,超长的传输距离及较好的穿透力;
基于物联网智能井盖管理云平台可以对城市的井盖进行统一的管理,提供管控效率;
手机APP可以实现井盖状态的实时监控,实时报警,权限查看等,实现移动化办公;
设备安装于城市井盖底部,通过LoRa射频模块与LoRa网关设备进行通信,并将传感器数据上传到数据管理平台,实现井盖的定位及位置监测

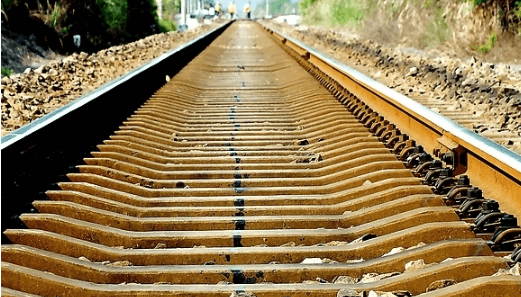

37、铁路轨道无线监测系统

1、施工快,维护方便,故障少采用国内三大运营商无线4G网络实现全程无线组网、联网监控。施工成本低,不用担心频繁更换监测点,反复拆装过程。连接线减少,故障少,维护方便。
2、采用低功耗设计,支持太能电池监测 4G采用低功耗设计,保证最小用电量,适合周期性循环数据通信,有效保证耗电量最小化、也保证太阳能电池长时间低电量下工作造成电池寿命减短。
3、支持短信报警、快速判断故障点支持自定义告警短信内容、多路告警手机同时接收。快速判断故障点、提高监测相应速度。
接口丰富、简化安装调试 支持多个LAN口,通信接口支持RS232、RS485、TTL、RS422等。可直接与传感器连接通信,简化采集模块,简化安装,提高产品监测性能。
4、无线双重加密设置,让数据更安全4G路由器可通过APN专网,实现运营商网络的专网隧道加密同时,还支持自定义加密方式,双重数据加密。保证监测数据不被窃取,更安全有保证。五.产品在系统中功能作用与应用场所 该系统前端采用位移传感器、变形传感器、压力传感器与无线网终端设备连接形成无线组网采集监测汇总通过运营商网络实现数据远程联网;后台是数据监控中心,对前端采集监测数据进行统计和分析、并存入服务器,方便后期随时筛选和查看历史数据。通过现有传感器和无线传输技术加强我国铁路道口的现代化改造,必将提高铁路轨道位移、变形监测自动化水平,提升轨道铁路运行的安全性,对于减少列车运行脱轨事故、保障人民生命财产安全、提高铁路运营安全有着十分重要的意义。
系统前端采用位移传感器、变形传感器、压力传感器与无线网终端设备连接形成无线组网采集监测汇总通过运营商网络实现数据远程联网;后台是数据监控中心,对前端采集监测数据进行统计和分析、并存入服务器,方便后期随时筛选和查看历史数据。

九、金融

38、ATM机

使用R9660 实现与银行网络的无缝接入。
支持运营商VPDN专网,保证数据安全性。
支持VPN(IPSEC/PPTP/L2TP)技术,保证数据安全性。
支持多种中心段VPN接入设备。如:CISCO/NETSCREEN/华为等多品牌多型号VPN中心端。
支持系统扩容,对原有银行生产系统不产生影响。
可24小时无人值守。

十、工业互联

39、锐谷智联DTU与组态软件通信解决方案

组态王软件是新型的工业自动控制系统,它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。随着网络技术和通信技术的不断发展,远程控制已成为必然趋势。目前,国内的GPRS/CDMA网络也已经日趋完善和稳定,GPRS/CDMA网络已经成为远程传送数据的良好方式之一。使用锐谷智联的DT7010/DT5110,让组态软件通过2G/3G网络远程控制仪表设备,实现了远程无线监控。

40、锐谷4G工业路由器数控机床远程控制解决方案

(1)企业路由器搭建VPN服务器
确认公司企业路由器有固定公网IP地址,并开启L2TP VPN服务功能。
(2)模拟量采集模块IP配置
模拟量采集模块需要配置固定的IP地址,以拓扑图的站点1为例,第一个站点的模拟量采集模块设置IP地址为192.168.1.1,子网掩码设置为255.255.255.0,网关设置为192.168.1.254,也就是锐谷4G路由器的IP地址。
(3)锐谷4G路由器配置LAN地址
配置锐谷4G路由器的LAN地址,以拓扑图的站点1为例,第一个站点的锐谷4G路由器的LAN地址设置为192.168.1.254。
(4)锐谷4G路由器配置VPN客户端
锐谷4G路由器开启L2TP VPN客户端功能,设置当前站点的VPN隧道IP地址,并连接至公司企业路由的VPN服务器。
(5)锐谷4G路由器配置DMZ
DMZ功能用于将数控机床的IP映射成4G路由器的VPN隧道IP,使监控平台可以找得到这台数控机床。
(6)锐谷4G路由器配置在线保持功能
“在线保持”功能用于确保锐谷4G路由器的网络状态是否正常,当出现网络断开的情况下,锐谷4G路由器会进行重新拨号。将VPN服务器的隧道IP地址(如拓扑图的200.200.200.254)填写到“在线保持”功能即可。
