在渲染引擎中 DOM 的作用：

  • DOM 是生成页面的基础数据结构
  • DOM 给 js 提供了操作的接口，从而改变文档的结构样式和内容

  • 一些不安全的内容在DOM 解析阶段可以被拒之门外

    DOM 是如何生成的？

    HTML 解析器什么时候开始解析？
    HTML 解析器并不是等文档全部加载完才开始解析，而是网络京城加载了多少数据就解析多少。
    具体的解析流程：

  • 如果 content-type 是 text/html ，那么就会为该请求创建一个渲染进程

  • 网络进程会和渲染进程建立一个消息通道，将请求到的字节流传输到渲染进程
  • 渲染进程通过 HTML 解析器处理字节流，HTML 解析器开始工作时，会创建一个根为 document 的空 DOM 结构

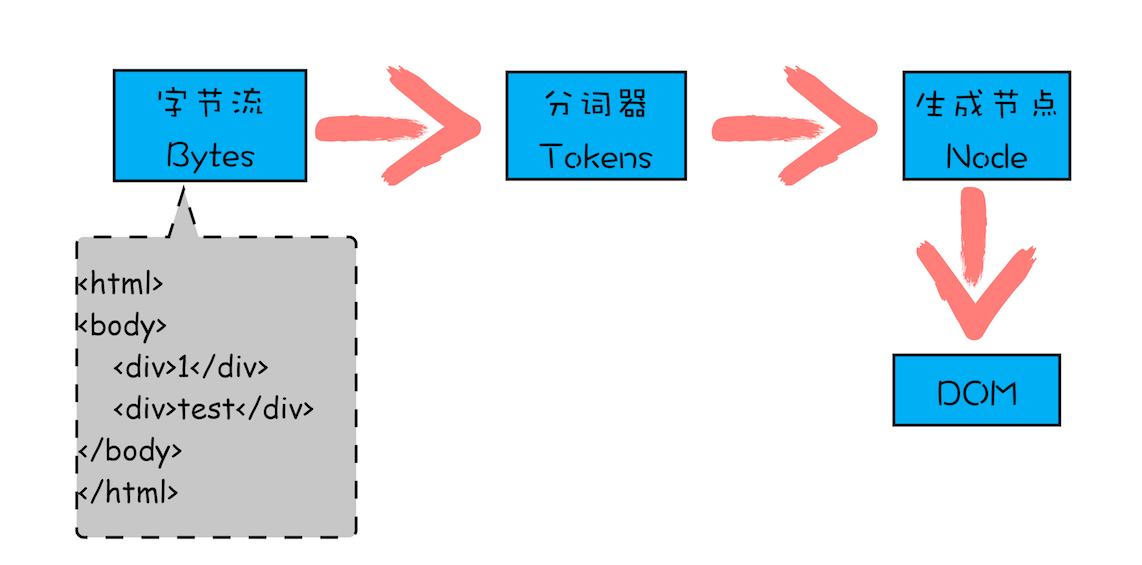

  • 字节流的转换需要三个阶段：
    • 通过分词器将字节流转换为 Token，Token 分为 Tag Token 和文本 Token
    • 后两个阶段是同步进行的，将 Token 解析为 DOM 节点，并将该节点添加到 DOM 树中
  • 当解析到 Script 标签时，HTML 解析器会暂停 DOM 解析，浏览器做了预解析操作来优化这一问题
  • 如果在请求时遇到了 JavaScript 和 CSS 文件，那么预解析线程就会提前下载这些数据。
    • 这两个文件的下载过程是重叠的，所以下载时间按照最久的那个计算
    • 不管这两个文件谁先到达，都先等 CSS 文件下载完并生成 CSSOM，然后在执行 js 脚本，构建 DOM 和布局树
  • 因为 JavaScript 脚本会阻塞 DOM 生成，而 CSS 文件又会阻塞 JavaScript 的执行，为了避免这一问题，脚本又添加了 async 属性和 defer 属性
  • 请求 HTML数据和构建 DOM 树中间有一段空闲时间，这个时间就是页面渲染的瓶颈


CSSOM 的作用？

  • 提供 JavaScript 操作样式的能力

  • 为布局树的合成提供了基础样式的信息

    合成渲染树涉及的操作

  • 样式计算：渲染引擎回味对应的DOM元素选择样式信息（重绘）

  • 计算布局：计算布局树中的每个样式的几何位置（重排）

    白屏的优化策略

    因为瓶颈主要体现为下载 CSS 文件，下载 JavaScript 文件和执行 JavaScript 脚本，所以要缩短白屏时长，主要有以下策略：

  • 内联 JavaScript，内联 CSS，以便获取 HTML 文件后直接开始渲染

  • 通过 webpack 等工具移除不必要的注释，压缩 JavaScript文件，尽量减少文件的大小
  • 在解析阶段为 Script 标签标记 async 和 defer

  • 对于大的 CSS 文件，可以拆分为不同用途的 CSS文件，在特殊场景下加载

    显示器成像原理与卡顿

    显示器的刷新频率：

  • 每个显示器都有固定刷新频率，通常是 60Hz

  • 更新图片都来自显卡中的前缓冲区：按照刷新频率读取前缓冲区的图形，并将图像显示在显示器上
  • 显卡的职责就是合成新的图像，并将图像保存到后缓冲区中，一旦显卡把合成的图像写到后缓冲区，系统就会让后缓冲区和前缓冲区互换，这样就能保证显示器能读取到最新显卡合成的图像。
  • 有时候，在一些复杂的场景中，显卡处理一张图片的速度会变慢，这样就会造成视觉上的卡顿。

如何生成一帧图像：

通常渲染路径越长，生成图像花费的时间越多

  • 重排：会让渲染流水线的每个阶段都执行一遍
  • 重绘：没有重新布局的阶段，花费时间相比重排略低
  • 合成：操作路径最短，不需要触发布局和绘制两个阶段，如果采用了 GPU，效率会更高。

Chrome 的合成技术，可以用三个词来总结：分层、分块、合成。

分层与合成

为了提升每帧的渲染效率，Chrome 引入了分层和合成的机制。

  • 将素材分解为多个图层的操作称为分层
  • 将这个图层合到一起的操作称为合成

分层体现在生成布局树之后：

  • 渲染引擎会根据布局树的特点将其转换为 Layer Tree

绘制阶段并不是真正的绘制出图片，而是将绘制指令组合成一个列表
有了绘制列表后，就需要进入光栅化阶段了：

  • 光栅化就是按照绘制列表中的指令生成图片
  • 合成线程将生成的图片发送到缓冲区，这个大概就是分层、合成流程

如何利用分层技术优化代码

  • will-change

    完整渲染流水线：

  • 构建DOM树

  • 样式计算
    • 把CSS 转换为 CSSOM
    • 转换样式中的属性值，使其标准化
    • 计算DOM树中每个节点的具体样式
  • 布局阶段
    • 构建 render tree
    • 布局计算
  • 分层
    • 对 render tree 进行分层，生成 layer tree
  • 绘制
    • 为每个图层生成绘制列表，并将其提交给合成线程
  • 分块
    • 合成线程将图层分成图块，并在光栅化县城中将图块转化成位图
  • 光栅化
  • 合成

合成线程发送绘制图块命令 DrawQuad 给浏览器进程。
浏览器进程根据 DrawQuad 消息生成页面，并显示到显示器上。
