什么是 diff 算法

diff 算法是一种通过同层的树节点进行比较的高效算法。
其有两个特点：

  • 比较只会在同层级进行，不会跨层比较
  • 在 diff 比较的过程中，循环从两边向中间比较（双端比较）

在 vue 中，diff 算法用于虚拟 DOM 渲染成真实 dom 的新旧 VNode 节点比较。

比较方式

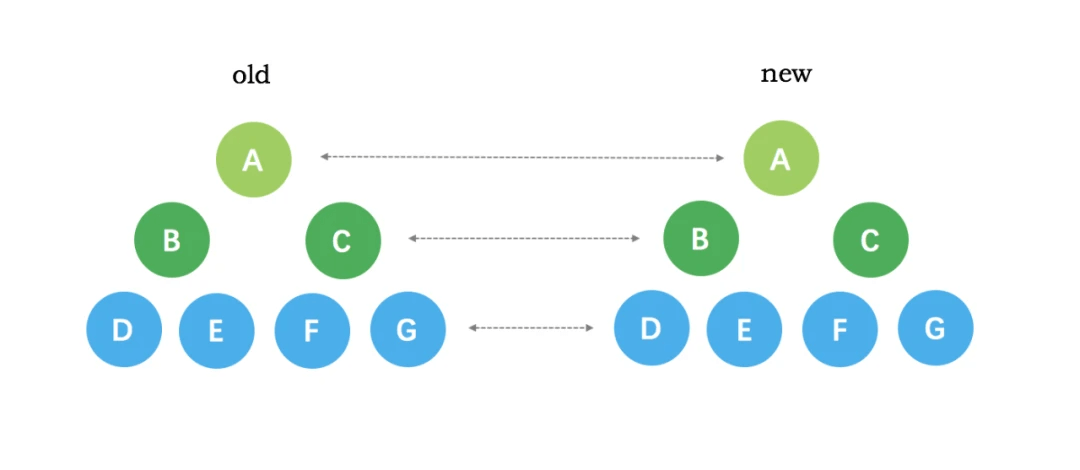

diff 整体策略为：深度优先，同层比较

  1. 比较只会在同层级进行, 不会跨层级比较


  1. 比较的过程中，循环从两边向中间收拢

下面举个vue通过diff算法更新的例子：

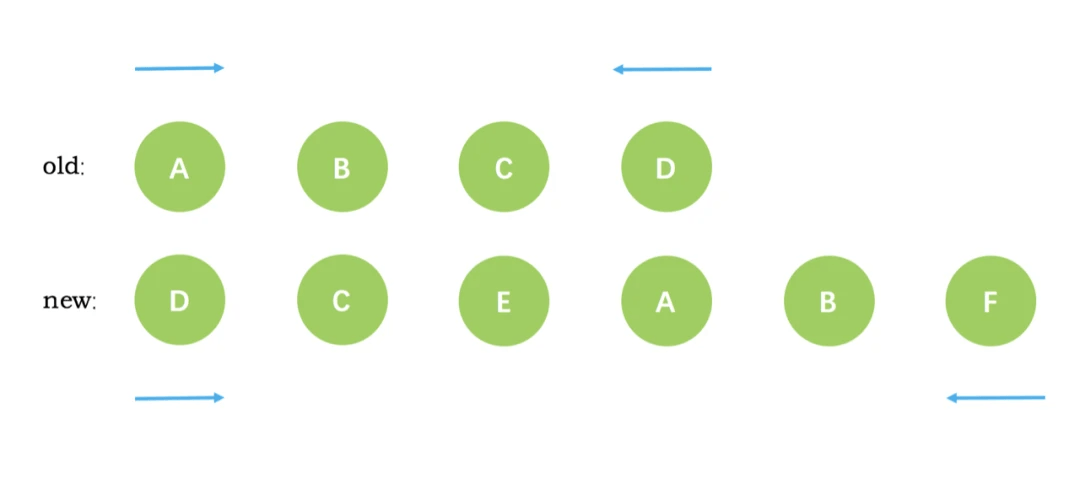

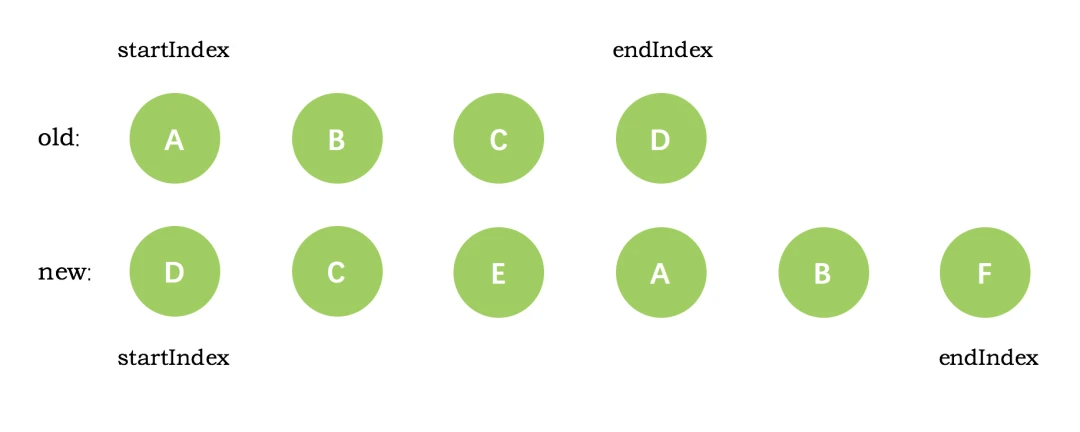

新旧VNode节点如下图所示：
第一次循环后，发现旧节点D与新节点D相同，直接复用旧节点D作为diff后的第一个真实节点，同时旧节点endIndex移动到C，新节点的 startIndex 移动到了 C
第二次循环后，同样是旧节点的末尾和新节点的开头(都是 C)相同，同理，diff 后创建了 C 的真实节点插入到第一次创建的 B 节点后面。同时旧节点的 endIndex 移动到了 B，新节点的 startIndex 移动到了 E

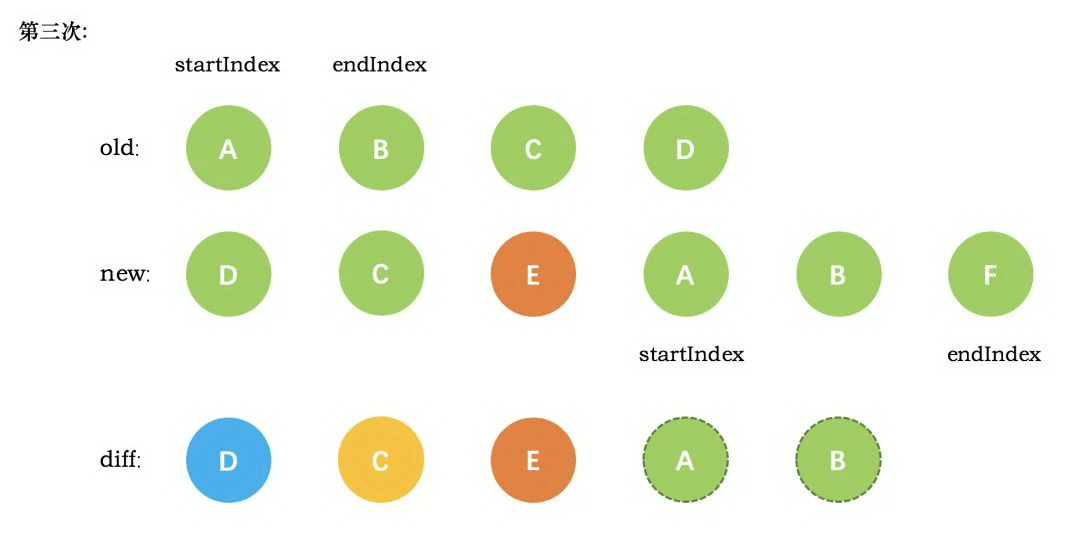

第三次循环中，发现E没有找到，这时候只能直接创建新的真实节点 E，插入到第二次创建的 C 节点之后。同时新节点的 startIndex 移动到了 A。旧节点的 startIndex 和 endIndex 都保持不动

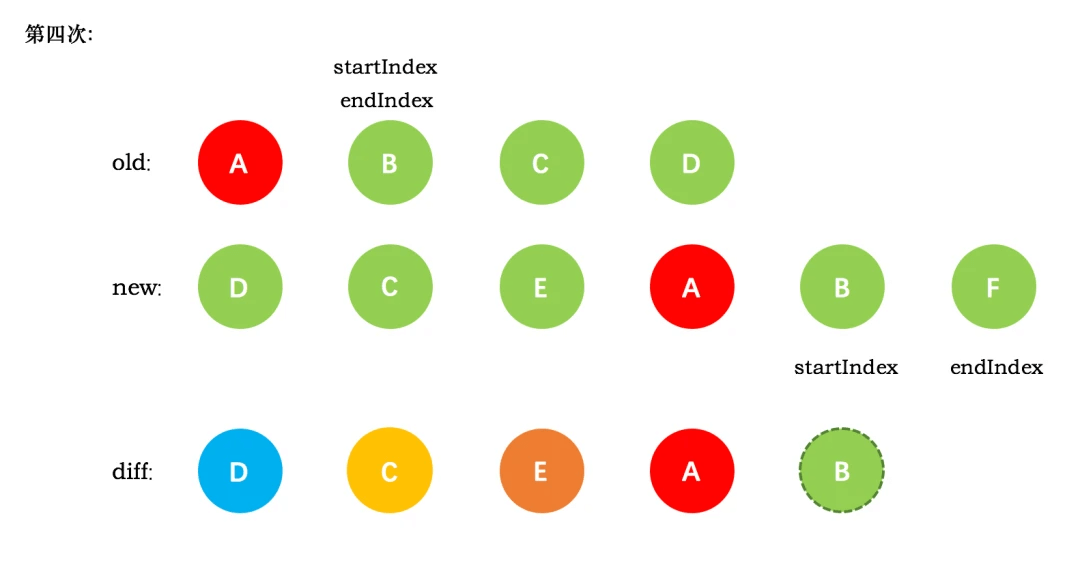

第四次循环中，发现了新旧节点的开头(都是 A)相同，于是 diff 后创建了 A 的真实节点，插入到前一次创建的 E 节点后面。同时旧节点的 startIndex 移动到了 B，新节点的startIndex 移动到了 B
第五次循环中，情形同第四次循环一样，因此 diff 后创建了 B 真实节点 插入到前一次创建的 A 节点后面。同时旧节点的 startIndex移动到了 C，新节点的 startIndex 移动到了 F

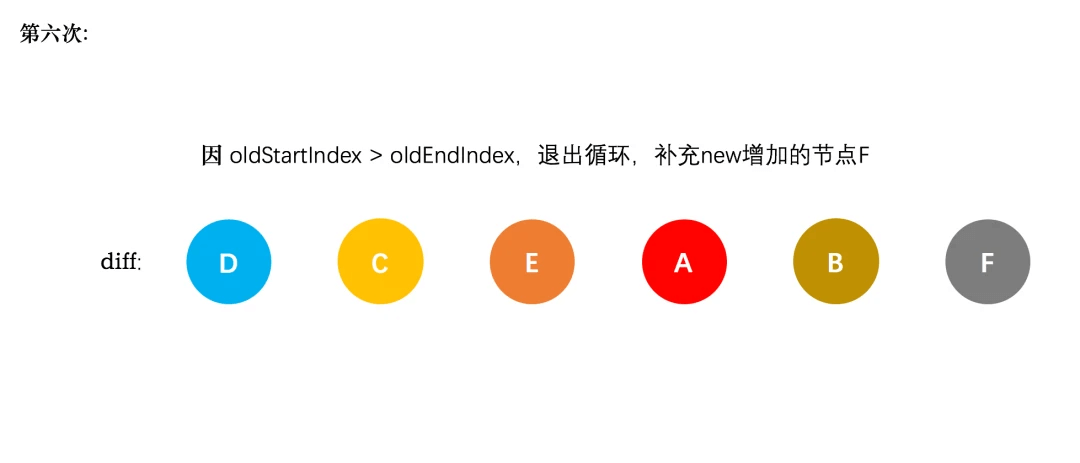

新节点的 startIndex 已经大于 endIndex 了，需要创建 newStartIdx 和 newEndIdx 之间的所有节点，也就是节点F，直接创建 F 节点对应的真实节点放到 B 节点后面

原理分析

当数据发生改变时，set方法会调用Dep.notify通知所有订阅者Watcher，订阅者就会调用patch给真实的DOM打补丁，更新相应的视图

  1. function patch(oldVnode, vnode, hydrating, removeOnly) {
  2.     if (isUndef(vnode)) { // 没有新节点，直接执行destory钩子函数
  3.         if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
  4.         return
  5.     }
  7.     let isInitialPatch = false
  8.     const insertedVnodeQueue = []
  10.     if (isUndef(oldVnode)) {
  11.         isInitialPatch = true
  12.         createElm(vnode, insertedVnodeQueue) // 没有旧节点，直接用新节点生成dom元素
  13.     } else {
  14.         const isRealElement = isDef(oldVnode.nodeType)
  15.         if (!isRealElement && sameVnode(oldVnode, vnode)) {
  16.             // 判断旧节点和新节点自身一样，一致执行patchVnode
  17.             patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
  18.         } else {
  19.             // 否则直接销毁及旧节点，根据新节点生成dom元素
  20.             if (isRealElement) {
  22.                 if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
  23.                     oldVnode.removeAttribute(SSR_ATTR)
  24.                     hydrating = true
  25.                 }
  26.                 if (isTrue(hydrating)) {
  27.                     if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
  28.                         invokeInsertHook(vnode, insertedVnodeQueue, true)
  29.                         return oldVnode
  30.                     }
  31.                 }
  32.                 oldVnode = emptyNodeAt(oldVnode)
  33.             }
  34.             return vnode.elm
  35.         }
  36.     }
  37. }

patch函数前两个参数位为oldVnode 和 Vnode ，分别代表新的节点和之前的旧节点，主要做了四个判断：

  • 没有新节点，直接触发旧节点的destory钩子
  • 没有旧节点，说明是页面刚开始初始化的时候，此时，根本不需要比较了，直接全是新建，所以只调用 createElm
  • 旧节点和新节点自身一样，通过 sameVnode 判断节点是否一样，一样时，直接调用 patchVnode去处理这两个节点
  • 旧节点和新节点自身不一样，当两个节点不一样的时候，直接创建新节点，删除旧节点

下面主要讲的是patchVnode部分

  1. function patchVnode (oldVnode, vnode, insertedVnodeQueue, removeOnly) {
  2.     // 如果新旧节点一致，什么都不做
  3.     if (oldVnode === vnode) {
  4.       return
  5.     }
  7.     // 让vnode.el引用到现在的真实dom，当el修改时，vnode.el会同步变化
  8.     const elm = vnode.elm = oldVnode.elm
  10.     // 异步占位符
  11.     if (isTrue(oldVnode.isAsyncPlaceholder)) {
  12.       if (isDef(vnode.asyncFactory.resolved)) {
  13.         hydrate(oldVnode.elm, vnode, insertedVnodeQueue)
  14.       } else {
  15.         vnode.isAsyncPlaceholder = true
  16.       }
  17.       return
  18.     }
  19.     // 如果新旧都是静态节点，并且具有相同的key
  20.     // 当vnode是克隆节点或是v-once指令控制的节点时，只需要把oldVnode.elm和oldVnode.child都复制到vnode上
  21.     // 也不用再有其他操作
  22.     if (isTrue(vnode.isStatic) &&
  23.       isTrue(oldVnode.isStatic) &&
  24.       vnode.key === oldVnode.key &&
  25.       (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
  26.     ) {
  27.       vnode.componentInstance = oldVnode.componentInstance
  28.       return
  29.     }
  31.     let i
  32.     const data = vnode.data
  33.     if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
  34.       i(oldVnode, vnode)
  35.     }
  37.     const oldCh = oldVnode.children
  38.     const ch = vnode.children
  39.     if (isDef(data) && isPatchable(vnode)) {
  40.       for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
  41.       if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
  42.     }
  43.     // 如果vnode不是文本节点或者注释节点
  44.     if (isUndef(vnode.text)) {
  45.       // 并且都有子节点
  46.       if (isDef(oldCh) && isDef(ch)) {
  47.         // 并且子节点不完全一致，则调用updateChildren
  48.         if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
  50.         // 如果只有新的vnode有子节点
  51.       } else if (isDef(ch)) {
  52.         if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
  53.         // elm已经引用了老的dom节点，在老的dom节点上添加子节点
  54.         addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
  56.         // 如果新vnode没有子节点，而vnode有子节点，直接删除老的oldCh
  57.       } else if (isDef(oldCh)) {
  58.         removeVnodes(elm, oldCh, 0, oldCh.length - 1)
  60.         // 如果老节点是文本节点
  61.       } else if (isDef(oldVnode.text)) {
  62.         nodeOps.setTextContent(elm, '')
  63.       }
  65.       // 如果新vnode和老vnode是文本节点或注释节点
  66.       // 但是vnode.text != oldVnode.text时，只需要更新vnode.elm的文本内容就可以
  67.     } else if (oldVnode.text !== vnode.text) {
  68.       nodeOps.setTextContent(elm, vnode.text)
  69.     }
  70.     if (isDef(data)) {
  71.       if (isDef(i = data.hook) && isDef(i = i.postpatch)) i(oldVnode, vnode)
  72.     }
  73.   }

patchVnode主要做了几个判断：

  • 新节点是否是文本节点，如果是，则直接更新dom的文本内容为新节点的文本内容
  • 新节点和旧节点如果都有子节点，则处理比较更新子节点
  • 只有新节点有子节点，旧节点没有，那么不用比较了，所有节点都是全新的，所以直接全部新建就好了，新建是指创建出所有新DOM，并且添加进父节点
  • 只有旧节点有子节点而新节点没有，说明更新后的页面，旧节点全部都不见了，那么要做的，就是把所有的旧节点删除，也就是直接把DOM 删除

子节点不完全一致，则调用updateChildren

  1. function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
  2.     let oldStartIdx = 0 // 旧头索引
  3.     let newStartIdx = 0 // 新头索引
  4.     let oldEndIdx = oldCh.length - 1 // 旧尾索引
  5.     let newEndIdx = newCh.length - 1 // 新尾索引
  6.     let oldStartVnode = oldCh[0] // oldVnode的第一个child
  7.     let oldEndVnode = oldCh[oldEndIdx] // oldVnode的最后一个child
  8.     let newStartVnode = newCh[0] // newVnode的第一个child
  9.     let newEndVnode = newCh[newEndIdx] // newVnode的最后一个child
  10.     let oldKeyToIdx, idxInOld, vnodeToMove, refElm
  12.     // removeOnly is a special flag used only by <transition-group>
  13.     // to ensure removed elements stay in correct relative positions
  14.     // during leaving transitions
  15.     const canMove = !removeOnly
  17.     // 如果oldStartVnode和oldEndVnode重合，并且新的也都重合了，证明diff完了，循环结束
  18.     while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  19.       // 如果oldVnode的第一个child不存在
  20.       if (isUndef(oldStartVnode)) {
  21.         // oldStart索引右移
  22.         oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
  24.       // 如果oldVnode的最后一个child不存在
  25.       } else if (isUndef(oldEndVnode)) {
  26.         // oldEnd索引左移
  27.         oldEndVnode = oldCh[--oldEndIdx]
  29.       // oldStartVnode和newStartVnode是同一个节点
  30.       } else if (sameVnode(oldStartVnode, newStartVnode)) {
  31.         // patch oldStartVnode和newStartVnode， 索引左移，继续循环
  32.         patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue)
  33.         oldStartVnode = oldCh[++oldStartIdx]
  34.         newStartVnode = newCh[++newStartIdx]
  36.       // oldEndVnode和newEndVnode是同一个节点
  37.       } else if (sameVnode(oldEndVnode, newEndVnode)) {
  38.         // patch oldEndVnode和newEndVnode，索引右移，继续循环
  39.         patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
  40.         oldEndVnode = oldCh[--oldEndIdx]
  41.         newEndVnode = newCh[--newEndIdx]
  43.       // oldStartVnode和newEndVnode是同一个节点
  44.       } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
  45.         // patch oldStartVnode和newEndVnode
  46.         patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
  47.         // 如果removeOnly是false，则将oldStartVnode.eml移动到oldEndVnode.elm之后
  48.         canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
  49.         // oldStart索引右移，newEnd索引左移
  50.         oldStartVnode = oldCh[++oldStartIdx]
  51.         newEndVnode = newCh[--newEndIdx]
  53.       // 如果oldEndVnode和newStartVnode是同一个节点
  54.       } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
  55.         // patch oldEndVnode和newStartVnode
  56.         patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
  57.         // 如果removeOnly是false，则将oldEndVnode.elm移动到oldStartVnode.elm之前
  58.         canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
  59.         // oldEnd索引左移，newStart索引右移
  60.         oldEndVnode = oldCh[--oldEndIdx]
  61.         newStartVnode = newCh[++newStartIdx]
  63.       // 如果都不匹配
  64.       } else {
  65.         if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
  67.         // 尝试在oldChildren中寻找和newStartVnode的具有相同的key的Vnode
  68.         idxInOld = isDef(newStartVnode.key)
  69.           ? oldKeyToIdx[newStartVnode.key]
  70.           : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
  72.         // 如果未找到，说明newStartVnode是一个新的节点
  73.         if (isUndef(idxInOld)) { // New element
  74.           // 创建一个新Vnode
  75.           createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm)
  77.         // 如果找到了和newStartVnodej具有相同的key的Vnode，叫vnodeToMove
  78.         } else {
  79.           vnodeToMove = oldCh[idxInOld]
  80.           /* istanbul ignore if */
  81.           if (process.env.NODE_ENV !== 'production' && !vnodeToMove) {
  82.             warn(
  83.               'It seems there are duplicate keys that is causing an update error. ' +
  84.               'Make sure each v-for item has a unique key.'
  85.             )
  86.           }
  88.           // 比较两个具有相同的key的新节点是否是同一个节点
  89.           //不设key，newCh和oldCh只会进行头尾两端的相互比较，设key后，除了头尾两端的比较外，还会从用key生成的对象oldKeyToIdx中查找匹配的节点，所以为节点设置key可以更高效的利用dom。
  90.           if (sameVnode(vnodeToMove, newStartVnode)) {
  91.             // patch vnodeToMove和newStartVnode
  92.             patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue)
  93.             // 清除
  94.             oldCh[idxInOld] = undefined
  95.             // 如果removeOnly是false，则将找到的和newStartVnodej具有相同的key的Vnode，叫vnodeToMove.elm
  96.             // 移动到oldStartVnode.elm之前
  97.             canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
  99.           // 如果key相同，但是节点不相同，则创建一个新的节点
  100.           } else {
  101.             // same key but different element. treat as new element
  102.             createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm)
  103.           }
  104.         }
  106.         // 右移
  107.         newStartVnode = newCh[++newStartIdx]
  108.       }
  109.     }

while循环主要处理了以下五种情景：

  • 当新老 VNode 节点的 start 相同时，直接 patchVnode ，同时新老 VNode 节点的开始索引都加 1
  • 当新老 VNode 节点的 end相同时，同样直接 patchVnode ，同时新老 VNode 节点的结束索引都减 1
  • 当老 VNode 节点的 start 和新 VNode 节点的 end 相同时，这时候在 patchVnode 后，还需要将当前真实 dom 节点移动到 oldEndVnode 的后面，同时老 VNode 节点开始索引加 1，新 VNode 节点的结束索引减 1
  • 当老 VNode 节点的 end 和新 VNode 节点的 start 相同时，这时候在 patchVnode 后，还需要将当前真实 dom 节点移动到 oldStartVnode 的前面，同时老 VNode 节点结束索引减 1，新 VNode 节点的开始索引加 1

  • 如果都不满足以上四种情形，那说明没有相同的节点可以复用，则会分为以下两种情况：

    • 从旧的 VNode 为 key 值，对应 index 序列为 value 值的哈希表中找到与 newStartVnode 一致 key 的旧的 VNode 节点，再进行patchVnode，同时将这个真实 dom移动到 oldStartVnode 对应的真实 dom 的前面
    • 调用 createElm 创建一个新的 dom 节点放到当前 newStartIdx 的位置

      总结

  • 当数据发生改变时，订阅者watcher就会调用patch给真实的DOM打补丁

  • 通过isSameVnode进行判断，相同则调用patchVnode方法
  • patchVnode做了以下操作：
    • 找到对应的真实dom，称为el
    • 如果都有都有文本节点且不相等，将el文本节点设置为Vnode的文本节点
    • 如果oldVnode有子节点而VNode没有，则删除el子节点
    • 如果oldVnode没有子节点而VNode有，则将VNode的子节点真实化后添加到el
    • 如果两者都有子节点，则执行updateChildren函数比较子节点
  • updateChildren主要做了以下操作：
    • 设置新旧VNode的头尾指针
    • 新旧头尾指针进行比较，循环向中间靠拢，根据情况调用patchVnode进行patch重复流程、调用createElem创建一个新节点，从哈希表寻找 key一致的VNode 节点再分情况操作
