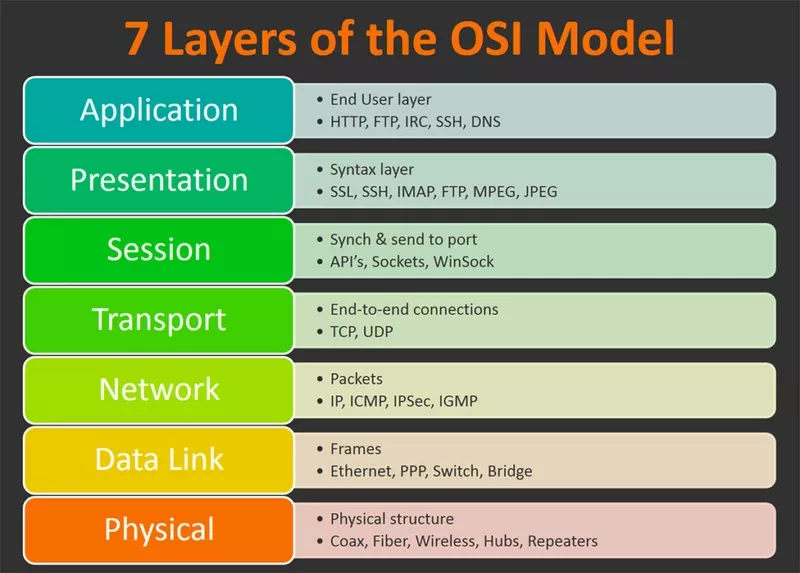

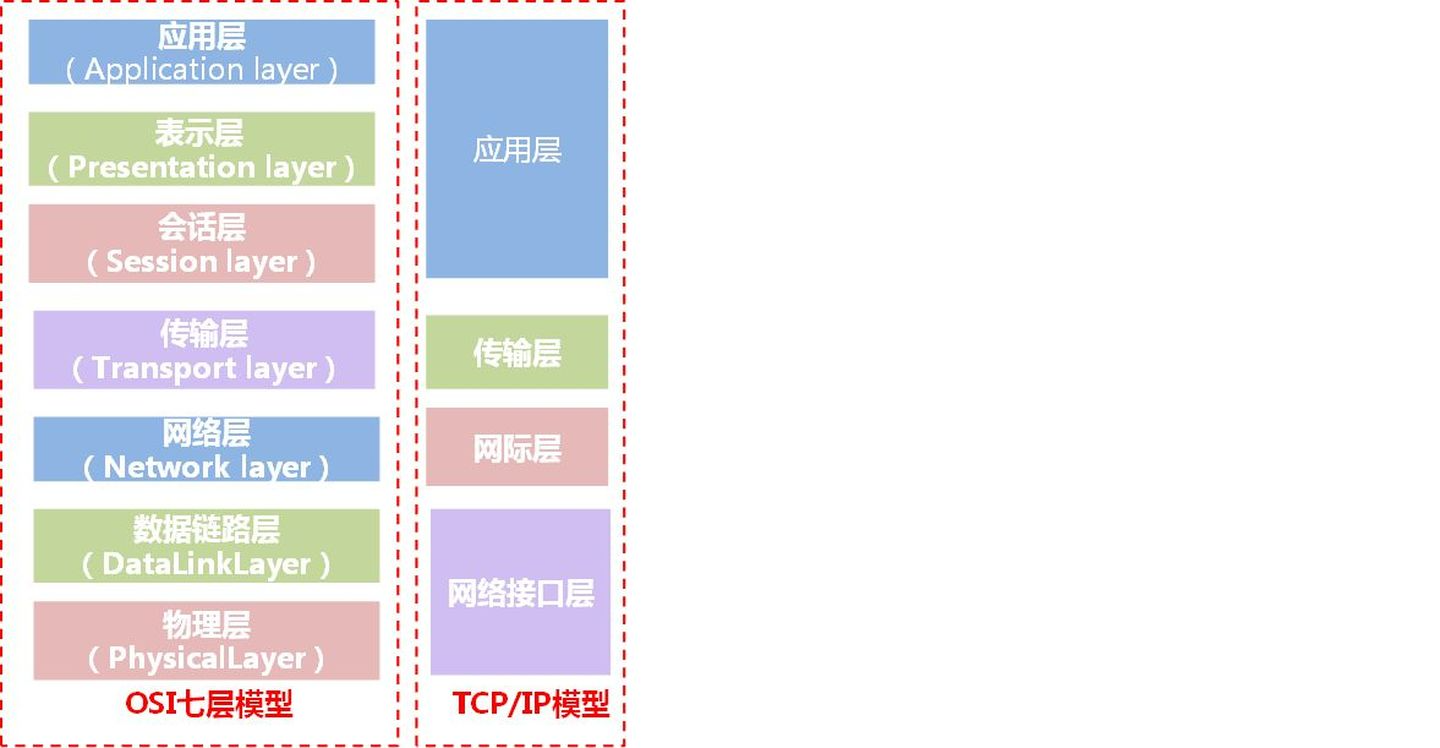

图示

• 物理层
  • 作用：通过媒介传输比特，确定机械及电气规范（比特 Bit）
  • 传输数据的单位 ———— 比特
  • 协议：RJ45、CLOCK、IEEE802.3（中继器，集线器）
  • 通道
    • 分类
      • 单向通道（单工通道）：只有一个方向通信，没有反方向交互，如广播
      • 双向交替通行（半双工通信）：通信双方都可发消息，但不能同时发送或接收
      • 双向同时通信（全双工通信）：通信双方可以同时发送和接收信息
    • 通道复用技术
      • 频分复用（FDM，Frequency Division Multiplexing）：不同用户在不同频带，所用用户在同样时间占用不同带宽资源
      • 时分复用（TDM，Time Division Multiplexing）：不同用户在同一时间段的不同时间片，所有用户在不同时间占用同样的频带宽度
      • 波分复用（WDM，Wavelength Division Multiplexing）：光的频分复用
      • 码分复用（CDM，Code Division Multiplexing）：不同用户使用不同的码，可以在同样时间使用同样频带通信
• 数据链路层
  • 将比特组装成帧和点到点的传递（帧 Frame）
  • PPP、FR、HDLC、VLAN、MAC（网桥，交换机）
  • 信道、
    • 点对点信道
      • 数据单元 ———— 帧
      • 封装成帧：把网络层的 IP 数据报封装成帧，SOH - 数据部分 - EOT
      • 透明传输：不管数据部分什么字符，都能传输出去；可以通过字节填充方法解决（冲突字符前加转义字符）
      • 差错检测：降低误码率（BER，Bit Error Rate），广泛使用循环冗余检测（CRC，Cyclic Redundancy Check）
      • 点对点协议（Point-to-Point Protocol）：用户计算机和 ISP 通信时所使用的协议
    • 广播信道
      • 硬件地址（物理地址、MAC 地址）
      • 单播（unicast）帧（一对一）：收到的帧的 MAC 地址与本站的硬件地址相同
      • 广播（broadcast）帧（一对全体）：发送给本局域网上所有站点的帧
      • 多播（multicast）帧（一对多）：发送给本局域网上一部分站点的帧
• 网络层
  • 负责数据包从源到宿的传递和网际互连（包 Packet）
  • IP、ICMP、ARP、RARP、OSPF、IPX、RIP、IGRP（路由器）
• 运输层
  • 提供端到端的可靠报文传递和错误恢复（ 段Segment）
  • TCP、UDP、SPX
• 会话层
  • 建立、管理和终止会话（会话协议数据单元 SPDU）
  • NFS、SQL、NETBIOS、RPC
• 表示层
  • 对数据进行翻译、加密和压缩（表示协议数据单元 PPDU）
  • JPEG、MPEG、ASII
• 应用层
  • 允许访问OSI环境的手段（应用协议数据单元 APDU）
  • FTP、DNS、Telnet、SMTP、HTTP、WWW、NFS
