测试环境：vmware虚拟机，linux系统centos7.8
两块网卡 ens32 ens34
Linux 多网卡的7种bond模式原理
linux多网卡绑定聚合-Bond详细完整版

1、编辑网络配置文件

1.1、编辑bond0网卡配置

cat /etc/sysconfig/network-scripts/ifcfg-bond0

  1. BOOTPROTO=static
  2. DEVICE=bond0
  3. ONBOOT=yes
  4. TYPE=bond                                                  # 类型必须是bond
  5. NAME=bond0
  6. IPADDR=192.168.118.120
  7. NETMASK=255.255.255.0
  8. GATEWAY=192.168.118.2
  9. DNS1=192.168.118.2
  10. USERCTL=no
  11. BONDING_MASTER=yes
  12. BONDING_OPTS="miimon=200 mode=1 fail_over_mac=1"  # 模式参数
  1. # 真机环境
  2. DEVICE=bond0
  3. TYPE=Bond
  4. BONDING_MASTER=yes
  5. ONBOOT=yes
  6. BOOTPROTO=static
  7. IPADDR=192.100.5.140
  8. PREFIX=24
  9. GATEWAY=192.100.5.254
  10. BONDING_OPTS="miimon=100 mode=active-backup"

配置解释: 默认failovermac=0，当发生错误时，只改slave的mac不改bond；fail_over_mac=1时，只改bond不改slave。在vmware虚拟机中配置bond时，需要加上该参数，否这down一个网卡后，bond0 ping 不同 真机环境不需要

第二种模式：mod=1，即： (active-backup) Active-backup policy（主-备份策略）
特点：只有一个设备处于活动状态，当一个宕掉另一个马上由备份转换为主设备。mac地址是外部可见得，从外面看来，bond的MAC地址是唯一的，以避免switch(交换机)发生混乱。此模式只提供了容错能力；由此可见此算法的优点是可以提供高网络连接的可用性，但是它的资源利用率较低，只有一个接口处于工作状态，在有 N 个网络接口的情况下，资源利用率为1/N

1.2、编辑主从网卡配置文件

cat /etc/sysconfig/network-scripts/ifcfg-ens32

  1. OBOOT=yes
  2. TYPE=Ethernet
  3. BOOTPROTO=none
  4. DEVICE=ens32
  5. NAME=ens32
  6. MASTER=bond0
  7. SLAVE=yes

cat /etc/sysconfig/network-scripts/ifcfg-ens34

  1. OBOOT=yes
  2. TYPE=Ethernet
  3. BOOTPROTO=none
  4. DEVICE=ens34
  5. NAME=ens34
  6. MASTER=bond0
  7. SLAVE=yes

2、重启网络

  1. systemctl restart network

查看网卡信息

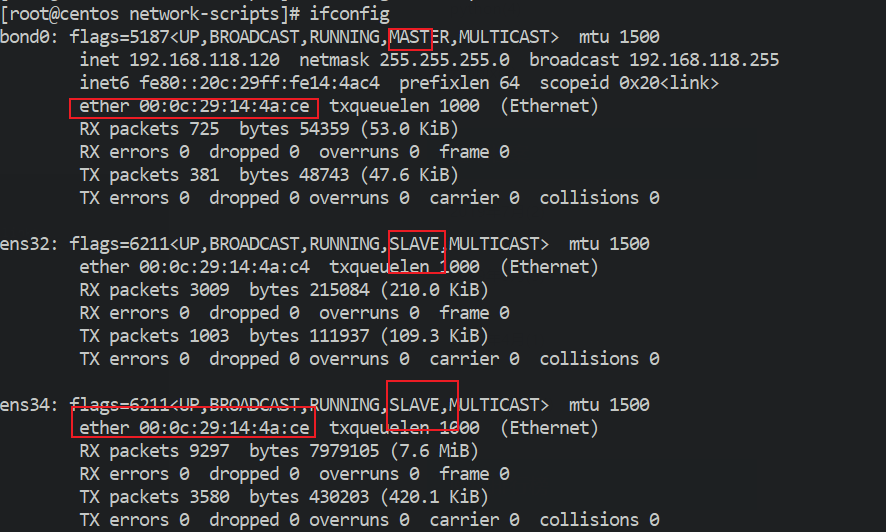

ifconfig
可以看到bond0网卡现在绑定的是ens34网卡，mac地址是与一样的

3、查看bond0状态

  1. cat /proc/net/bonding/bond0
  1. Ethernet Channel Bonding Driver: v3.7.1 (April 27, 2011)
  3. Bonding Mode: fault-tolerance (active-backup) (fail_over_mac active)
  4. Primary Slave: None
  5. Currently Active Slave: ens34
  6. MII Status: up
  7. MII Polling Interval (ms): 200
  8. Up Delay (ms): 0
  9. Down Delay (ms): 0
  11. Slave Interface: ens32
  12. MII Status: up
  13. Speed: 1000 Mbps
  14. Duplex: full
  15. Link Failure Count: 2
  16. Permanent HW addr: 00:0c:29:14:4a:c4
  17. Slave queue ID: 0
  19. Slave Interface: ens34
  20. MII Status: up
  21. Speed: 1000 Mbps
  22. Duplex: full
  23. Link Failure Count: 1
  24. Permanent HW addr: 00:0c:29:14:4a:ce
  25. Slave queue ID: 0

4、测试

现在bond绑定在ens34网卡上，将ens34网卡断开，查看网络是否断开
ifconfig ens34 down
