00、前端图形

前端代码实现图形的几种方式：CSS、SVG、Canvas（主要是JavaScript编码）

CSS也是可以画图的，需要借助于高宽、边框border、clip-path裁剪、渐变色背景等属性来模拟实现各种图形，当然只能实现一些简单的图形。
border：用四条边框样式属性的各种组合变换，实现一些简单的图形。网上也有画一些稍微复杂的图形，如哆啦A梦，但代码量稍多，可读性不好，并不推荐。

<div class="gcss">
  <p class="border">border</p>
  <p class="rborder">圆角按钮</p>
  <p class="radio"></p>radio
  <p class="triangle1"></p>三角形
  <p class="triangle2"></p>三角形
</div>
<style>
  .gcss p {
    display: inline-block;
    text-align: center; vertical-align: middle;
  }
  .border {
    border: 30px solid;
    border-color: aqua tan violet peru;
    border-radius: 20px;
  }
  .rborder {
    background-color: #b1ccf3;
    width: 100px; height: 40px; line-height: 40px;
    border-radius: 20px;
  }
  .radio {
    width: 40px; height: 40px;
    border-radius: 50%;
    border: 10px solid;
  }
  .triangle1 {
    border: 50px solid #0001;
    border-left-color: red;
  }
  .triangle2 {
    border-left: 50px solid #0001;
    border-right: 50px solid #0001;
    border-bottom: 50px solid red;
  }
</style>

01、

可缩放矢量图形（Scalable Vector Graphics，SVG），是一种基于 XML（数学）描述的二维的矢量图形，内容可以直接插入网页，成为DOM的一部分，然后用 JavaScript 和 CSS 进行操作。SVG 内容也可以写在一个独立文件中，然后用CSS（background-url）、<img>、<object>、<embed>、<iframe>来引用。
大多数现代浏览器都支持SVG 图形，越来越多的项目在使用SVG图形，简单的像图标，复杂的一些图表Chart也有不少是基于SVG实现的。相比于位图，体积更小，可无线缩放而不失真。

比较	矢量图形	位图
存储的数据	存储元素、算法数据	存储像素数据
存储大小	小	大
缩放效果	无线缩放，不失真	固定大小，放大会失真
可维护性	很容易修改	修改麻烦
扩展性	支持CSS、JS	不支持
文件格式	.svg，直接嵌入数据到页面	.bmp/.png/.jpg/.gif，可嵌入svg文件
支持的元素	<svg>、<img>、<iframe>、<object>	<img>、<iframe>
兼容性	IE9开始支持	较好
渲染性能	复杂的SVG会占用很多时间	稳定
网络传输性能	和页面数据一起，体积小，速度快	需单独请求图片资源
缓存	随网页内容一起，不可单独缓存	图片可单独缓存

1.1、<svg>元素

<svg>内部支持多种图形算法，基础的如线line、圆形<circle>、矩形rect、文本text，复杂的有折线polyline、多边形polygon、路径数据path等。这些图形都以子元素的形式组合，因此也就都支持CSS、JS的操作了。iconfont-阿里巴巴矢量图标库上有非常丰富的

:::warning ❗小提示：注意服务器添加对svg的支持，及gzip压缩。 :::

<svg version="1.1" baseProfile="full" width="300" height="200" xmlns="http://www.w3.org/2000/svg">
        <circle cx="150" cy="100" r="80" fill="green" />
        <circle cx="150" cy="100" r="70" fill="#fff" />
        <text x="150" y="125" font-size="60" text-anchor="middle" fill="orange">SVG</text>
        <line x1="0" y1="100" x2="300" y2="100" stroke="white" stroke-width="8"/>
</svg>
<svg class="icon" height="200" viewBox="0 0 300 200" version="1.1">
        <rect x="5" y="50" rx="50" ry="50" height="100" width="290" fill="white" stroke="blue" stroke-width="10"/>
        <path d="M 50 5 H250 V195 H50 Z" stroke="red" stroke-width="10" fill="#00000001" />
        <text x="145" y="125" font-size="60" text-anchor="middle" fill="#fab">Path</text>
</svg>
<style>
        svg:hover{
                background-color: aliceblue;
                stroke: red;
                stroke-width: 1px;
                fill: red;
        }
</style>

1.2、动画

SVG 本身就是一个HTML元素，因此动画可以用CSS的动画来实现（参考 CSS动画），SVG中也有专门用于实现动画的<animate>子元素。这里示例采用JavaScript+transform变换实现旋转效果。

<svg version="1.1" baseProfile="full" width="300" height="200" xmlns="http://www.w3.org/2000/svg">
        <circle cx="150" cy="100" r="80" fill="green" />
        <circle cx="150" cy="100" r="70" fill="#fff" />
        <text class="svgc" x="150" y="125" font-size="60" text-anchor="middle" fill="orange" >SVG</text>
        <line class="svgc" x1="0" y1="100" x2="300" y2="100" stroke="white" stroke-width="8" />
</svg>
<script>
        let svgcs = document.querySelectorAll(".svgc");
        //设置中心点
        svgcs.forEach(element => {
                        element.setAttribute("transform-origin", '150 100');
                });
        let deg = 0;
        setInterval(() => {
                deg = deg > 360 ? 0 : deg+4;
                svgcs.forEach(element => {
                        element.setAttribute("transform", `rotate(${deg})`);
                });
        }, 100);
</script>
<!-- 用CSS动画实现的版本 -->
<style>
        .svgc {
                transform-origin: 150px 100px;
                animation: svgc-routate 2s linear 1s infinite;
        }
        @keyframes svgc-routate {
                from {
                        transform: rotate(0deg);
                }
                to {
                        transform: rotate(360deg);
                }
        }
</style>

1.3、svg工具/资源/库

🔸矢量图标资源

• Iconfont-阿里巴巴矢量图标库，功能很强大，及其提供丰富的矢量图标库，提供矢量图标下载、在线存储、格式转换等功能。应该就这个就够了！

• flaticon，国外的矢量图标库

  🔸SVG工具

  路径可以绘制任意的图形，直接编码是比较困难的，特别是C贝塞尔曲线。所以一般都是用专业工具来绘制

• 专业工具AI：Adobe Illustrator

• 在线SVG编辑器，Method Draw

• SVGator，一个在线SVG动画制作工具，导入SVG文件，进行可视化的动画制作。

  🔸动画库

• 第三方库GSAP，来自GreenSock，可以更简单的实现更丰富的动画效果，不光支持SVG，包括页面中任意可以通过JS访问的元素、属性，都可以实现动画。

• anime.js，功能强大，非常轻量，压缩后大小9K。
• SVG动画库：mo.js、SVG.js

02、基础

只是一块平平无奇的画布而已（在HTML中就一个<canvas>元素），提供了一点点API，由JS进行绘制各种图形。2D的canvas绘制和<SVG>挺像，都是一些线、矩形、圆、path路径数据。这里就先简单了解一下，<canvas>功能是很强大的，很多可视化图表都是基于<canvas>实现的。
🔸基本特点：

• 双标签，必须包含闭合标签。标签内可以放提示文字，当浏览器不支持<canvas>会显示。
• 坐标系以左上角为中心点，和SVG一样。

• MDN：Canvas 教程

  2.1、canvas API

  | canvas 属性/方法 | 描述 | | —- | —- | | height、width | 元素高度、宽度：<canvas width="400" height="400"></canvas> | | getContext(contextType) | 获取用于绘制的渲染上下文，contextType：
  - “2d”：CanvasRenderingContext2D 二维渲染上下文
  - “webgl”： WebGLRenderingContext 三维渲染上下文，OpenGL ES 2.0
  - “webgl2”：WebGL2RenderingContext 三维渲染上下文，OpenGL ES 3.0
  | | CanvasRenderingContext2D | | | fillStyle | 填充（内部）颜色 ctx.fillStyle='rgba(250,0,0,0.6)' | | strokeStyle | 画笔（边框）颜色 ctx.strokeStyle='red'，同上，支持color、渐变色画刷、图片画刷 | | font | 字体设置 ctx.font = "bold 48px serif" | | lineWidth | 线宽 ctx.lineWidth = 15; | | toDataURL(type, quality) | 可以将canvas绘制的图形转换为Data URI 格式的图像，从而导出为位图文件 | | 基础图形绘制 |
  | | fillRect(x, y, width, height) | 填充一个矩形 | | strokeRect(x, y, width, height) | 绘制一个矩形框 | | clearRect(x, y, width, height) | 清除指定区域的的像素 | | fillText(text, x, y, [maxWidth]) | 填充文本 | | strokeText(text, x, y [, maxWidth]) | 绘制文本（轮廓） | | drawImage() | 绘制位图 | | 路径绘制 | ①创建路径 > ②创建路径 > ③渲染路径 | | beginPath() | 开始一个新的路径，清除已有路径列表 | | closePath() | 闭合一个路径 | | moveTo(x, y) | 移动画笔到坐标x、y | | lineTo(x, y) | 画线到坐标x、y | | ellipse(x, y, radiusX, radiusY,r,sa,ea) | 椭圆路径 ellipse(x, y, radiusX, radiusY, rotation, startAngle, endAngle) | | rect(x, y, width, height) | 矩形路径 | | arc(x, y, radius, startAngle, endAngle) | 绘制圆弧路径 | | quadraticCurveTo(cp1x, cp1y, x, y) | 二次贝塞尔曲线 | | fill([path], [fillRule]) | 填充当前、已存在的路径 | | stroke([path]) | 描边子路径 | | Path2D | 可以单独申明一个路径对象，支持上面的绘制，还支持SVG的path数据。 |

<canvas id="canvas" width="400" height="400"></canvas>
<script>
        ctx = document.getElementById('canvas').getContext('2d');
        // ctx.alpha = false;
        ctx.fillStyle = 'rgba(250,0,0,0.6)';
        ctx.fillRect(10, 10, 40, 40);
        ctx.fillRect(30, 30, 40, 40);
        ctx.strokeStyle = 'red';
        ctx.lineWidth = 3;
        ctx.strokeRect(90, 10, 150, 50);
        ctx.fillStyle = 'rgba(0,0,250,0.5)';
        ctx.font = '20px 微软雅黑';
        ctx.fillText("文本Text", 120, 40)
        //path
        ctx.beginPath();
        ctx.moveTo(90, 80);
        ctx.lineTo(90, 200);
        ctx.lineTo(190, 200);
        ctx.closePath();
        ctx.arc(120, 120, 50, 0, 360);
        ctx.fill();
</script>

• 二次贝塞尔曲线调试器
• 三次贝塞尔曲线调试器 :::info 弧度 = ( Math.PI / 180 ) 角度，360度的弧度= Math.PI2 :::

  2.2、动画

  Canvas的动画就是不停的重绘，其实任何动画都是这样，前端实现动画有以下几种姿势：

1. setInterval(function, delay)：定时重绘，适合不需要交互的场景。
2. setTimeout(function, delay)：定时重绘，适合通过键盘或者鼠标事件来捕捉用户的交互，再用 setTimeout执行相应的动作。
3. requestAnimationFrame(callback)：动画专用API，这个方法更加平缓并更加有效率，当系统准备好了重绘条件的时候，才调用绘制动画帧。 :::warning **requestAnimationFrame**(render)是HTML5提供的动画API，他向浏览器申请执行一个动画帧渲染函数，浏览器在下次重绘（刷新）之前调用这个render回调函数。requestAnimationFrame还做了很多优化以提升性能和流畅度。 :::

• 稳定60帧：浏览器的刷新周期大多和屏幕刷新率匹配，为每秒60次，非常稳定高效。不像setInterval、setTimeout还要在任务队列里排队等待，就可能发生丢帧和卡顿现象。
• 合并优化：浏览器会优化动画的执行，把每一帧的所有DOM操作集中起来，在一个渲染周期内执行。
• 隐藏优化：当前窗口或者标签页不可见时停止运行requestAnimationFrame。

  <canvas id="canvas" width="400" height="400"></canvas>
  <script>
        ctx = document.getElementById('canvas').getContext('2d');
        //动画旋转
        let eangle = 0;
        function drawEllipse() {
                ctx.clearRect(255, 150, 140, 140);
                ctx.beginPath();
                ctx.fillStyle = 'rgba(0,250,0,0.3)';
                eangle = eangle > 360 ? 0 : eangle + 1;
                ctx.ellipse(320, 230, 60, 30, eangle * Math.PI / 180, 0, 2 * Math.PI);
                ctx.stroke();
                ctx.fill();
                ctx.beginPath();
                ctx.ellipse(320, 230, 30, 60, eangle * Math.PI / 180, 0, 2 * Math.PI);
                ctx.fillStyle = 'rgba(0,0,250,0.3)';
                ctx.stroke();
                ctx.fill();
        }
        setInterval(drawEllipse, 20);
        //水平移动
        let lx = 40;
        let ltr = true;
        function drawRect() {
                if (lx > 300) ltr = false;
                if (lx < 40) ltr = true;
                // ctx.clearRect(lx, 220, 40, 40);
                ctx.fillStyle = 'rgb(255,255,255,0.4)';
                ctx.fillRect(20, 290, 340, 60);
                lx = ltr ? lx + 2 : lx - 2;
                ctx.fillStyle = 'rgb(110,22,250)';
                ctx.fillRect(lx, 300, 40, 40);
                ctx.strokeRect(lx, 300, 40, 40);
                requestAnimationFrame(drawRect);  //永远不停的提交渲染申请，递归自己
        }
        requestAnimationFrame(drawRect);
  </script>

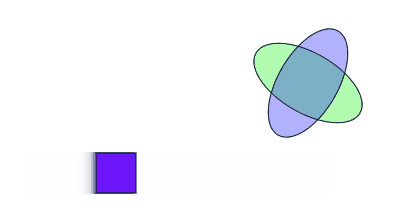

  用canvas实现的一个彩球大战：codepen

03、WebGL

WebGL 作为一种WEB 3D绘图技术，依托于<canvas>元素。WebGL是运行在GPU上的，可面向底层显卡编程，可调用底层的接口，实现硬件加速，在2D图形绘制上性能会优于Canvas2D。
传说原生的WebGL比较难学，可考虑使用使用第三方的WebGL库，如Three.js、Cesium.js（3D地图）、Babylon.js
MDN：WebGL 教程

©️版权申明：版权所有@安木夕，本文内容仅供学习，欢迎指正、交流，转载请注明出处！原文编辑地址
