1. Kafka原理

2. Kafka 工作流程和文件存储机制

05. Kafka原理 - 图1

Kafka中消息是以topic进行分类的,生产者生产消息,消费者消费消息,都是面向topic的。

topic是逻辑上的概念,而partition是物理上的概念,每个partition对应于一个log文件,该log文件中存储的就是producer生产的数据。Producer生产的数据会被不断追加到该log文件末端,且每条数据都有自己的offset。消费者组中的每个消费者,都会实时记录自己消费到了哪个offset,以便出错恢复时从上次的位置继续消费。

05. Kafka原理 - 图2

配置文件中 1个星期清除 之前的被切割的文件 1GB切割为1个文件

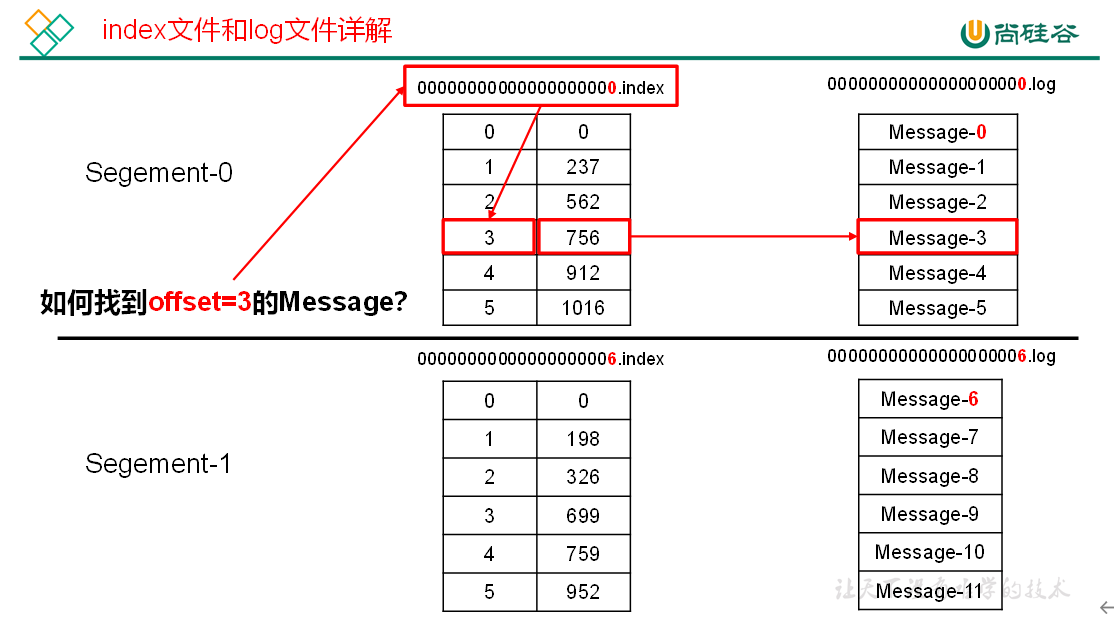

由于生产者生产的消息会不断追加到log文件末尾,为防止log文件过大导致数据定位效率低下,Kafka采取了分片索引机制,将每个partition分为多个segment。每个segment对应两个文件——“.index”文件和“.log”文件。这些文件位于一个文件夹下,该文件夹的命名规则为:topic名称+分区序号。例如,first这个topic有三个分区,则其对应的文件夹为first-0,first-1,first-2。

05. Kafka原理 - 图3

3. Kafka 生产者

3.1. 分区策略

  1. 分区的原因

    1. 方便在集群中扩展,每个Partition可以通过调整以适应它所在的机器,而一个topic又可以有多个Partition组成,因此整个集群就可以适应任意大小的数据了;
    2. 可以提高并发,因为可以以Partition为单位读写了
  2. 分区的原则

    1. 指明 partition 的情况下,直接将指明的值直接作为 partiton 值;
    2. 没有指明 partition 值但有 key 的情况下,将 key 的 hash 值与 topic 的 partition 数进行取余得到 partition 值
    3. 既没有 partition 值又没有 key 值的情况下,第一次调用时随机生成一个整数(后面每次调用在这个整数上自增)将这个值与 topic 可用的 partition 总数取余得到 partition 值,也就是常说的 round-robin 算法

3.2. 数据可靠性保证

为保证producer发送的数据,能可靠的发送到指定的topic,topic的每个partition收到producer发送的数据后,都需要向producer发送ack(acknowledgement确认收到),如果producer收到ack,就会进行下一轮的发送,否则重新发送数据。

05. Kafka原理 - 图4

05. Kafka原理 - 图5

方案 优点 缺点
半数以上完成同步,就发送ack 延迟低 选举新的leader时,容忍n台节点的故障,需要2n+1个副本
全部完成同步,才发送ack 选举新的leader时,容忍n台节点的故障,需要n+1个副本 延迟高

Kafka选择了第二种方案 虽然第二种方案的网络延迟会比较高,但网络延迟对Kafka的影响较小

同样为了容忍n台节点的故障,第一种方案需要2n+1个副本,而第二种方案只需要n+1个副本,而Kafka的每个分区都有大量的数据,第一种方案会造成大量数据的冗余

3.2.1. ISR

Leader维护了一个动态的in-sync replica set (ISR),意为和leader保持同步的follower集合。当ISR中的follower完成数据的同步之后,leader就会给producer发送ack。如果follower长时间未向leader同步数据,则该follower将被踢出ISR,该时间阈值由replica.lag.time.max.ms参数设定。Leader发生故障之后,就会从ISR中选举新的leader

3.2.2. 故障处理细节

05. Kafka原理 - 图6

  1. follower故障
    follower发生故障后会被临时踢出ISR,待该follower恢复后,follower会读取本地磁盘记录的上次的HW,并将log文件高于HW部分截取掉,从HW开始向leader进行同步。等该follower的LEO大于等于该Partition的HW,即follower追上leader之后,就可以重新加入ISR了
  2. leader故障
    leader发生故障之后,会从ISR选出一个新的leader,之后,为保证多个副本之间的数据一致性,其余的follower会先将各自的log文件高于HW的部分截掉,然后从新的leader同步数据

注意:这只能保证副本之间的数据一致性,并不能保证数据不丢失或者不重复

3.2.3. ack应答机制

对于某些不太重要的数据,对数据的可靠性要求不是很高,能够容忍数据的少量丢失,所以没必要等ISR中的follower全部接收成功。

所以Kafka为用户提供了三种可靠性级别,用户根据对可靠性和延迟的要求进行权衡,选择以下的配置。

-1(all):producer等待broker的ack,partition的leader和follower全部落盘成功后才返回ack。但是如果在follower同步完成后,broker发送ack之前,leader发生故障,那么会造成数据重复

05. Kafka原理 - 图7

0:producer不等待broker的ack,这一操作提供了一个最低的延迟,broker一接收到还没有写入磁盘就已经返回,当broker故障时有可能丢失数据

1:producer等待broker的ack,partition的leader落盘成功后返回ack,如果在follower同步成功之前leader故障,那么将会丢失数据

05. Kafka原理 - 图8

3.3. Exactly Once语义 (幂等性)

将服务器的ACK级别设置为-1,可以保证Producer到Server之间不会丢失数据,即At Least Once语义。相对的,将服务器ACK级别设置为0,可以保证生产者每条消息只会被发送一次,即At Most Once语义。

At Least Once可以保证数据不丢失,但是不能保证数据不重复;相对的,At Least Once可以保证数据不重复,但是不能保证数据不丢失。但是,对于一些非常重要的信息,比如说交易数据,下游数据消费者要求数据既不重复也不丢失,即Exactly Once语义。

在0.11版本以前的Kafka,对于数据重复是无能为力的,只能保证数据不丢失,再在下游消费者对数据做全局去重。对于多个下游应用的情况,每个都需要单独做全局去重,这就对性能造成了很大影响

0.11版本的Kafka,引入了一项重大特性:幂等性。所谓的幂等性就是指Producer不论向Server发送多少次重复数据,Server端都只会持久化一条。幂等性结合At Least Once语义,就构成了Kafka的Exactly Once语义。即:

At Least Once + 幂等性 = Exactly Once

启用幂等性,只需要将Producer的参数中enable.idompotence设置为true即可。Kafka的幂等性实现其实就是将原来下游需要做的去重放在了数据上游。开启幂等性的Producer在初始化的时候会被分配一个PID,发往同一Partition的消息会附带Sequence Number。而Broker端会对做缓存,当具有相同主键的消息提交时,Broker只会持久化一条

但是PID重启就会变化,同时不同的Partition也具有不同主键,所以幂等性无法保证跨分区跨会话的Exactly Once

4. Kafka 消费者

4.1. 消费方式

consumer采用pull(拉)模式从broker中读取数据。

push(推)模式很难适应消费速率不同的消费者,因为消息发送速率是由broker决定的。它的目标是尽可能以最快速度传递消息,但是这样很容易造成consumer来不及处理消息,典型的表现就是拒绝服务以及网络拥塞

而pull模式则可以根据consumer的消费能力以适当的速率消费消息。

pull模式不足之处是,如果kafka没有数据,消费者可能会陷入循环中,一直返回空数据

针对这一点,Kafka的消费者在消费数据时会传入一个时长参数timeout,如果当前没有数据可供消费,consumer会等待一段时间之后再返回,这段时长即为timeout。

4.2. 分区分配策略

一个consumer group中有多个consumer,一个 topic有多个partition,所以必然会涉及到partition的分配问题,即确定那个partition由哪个consumer来消费。

Kafka有两种分配策略

  1. roundrobin 轮询策略
  2. range 随机分配

4.3. offset的维护

由于consumer在消费过程中可能会出现断电宕机等故障,consumer恢复后,需要从故障前的位置的继续消费,所以consumer需要实时记录自己消费到了哪个offset,以便故障恢复后继续消费。

Kafka 0.9版本之前,consumer默认将offset保存在Zookeeper中,从0.9版本开始,consumer默认将offset保存在Kafka一个内置的topic中,该topic为__consumer_offsets

5. Kafka高效读写数据

5.1. 顺序写磁盘

Kafka的producer生产数据,要写入到log文件中,写的过程是一直追加到文件末端,为顺序写。这与磁盘的机械机构有关,顺序写之所以快,是因为其省去了大量磁头寻址的时间。

5.2. 应用Pagecache

磁盘高速缓存(PageCache) Kafka数据持久化是直接持久化到Pagecache中

  • I/O Scheduler 会将连续的小块写组装成大块的物理写从而提高性能
  • I/O Scheduler 会尝试将一些写操作重新按顺序排好,从而减少磁盘头的移动时间
  • 充分利用所有空闲内存(非 JVM 内存)。如果使用应用层 Cache(即 JVM 堆内存),会增加 GC 负担
  • 读操作可直接在 Page Cache 内进行。如果消费和生产速度相当,甚至不需要通过物理磁盘(直接通过 Page Cache)交换数据
  • 如果进程重启,JVM 内的 Cache 会失效,但 Page Cache 仍然可用

尽管持久化到Pagecache上可能会造成宕机丢失数据的情况,但这可以被Kafka的Replication机制解决。如果为了保证这种情况下数据不丢失而强制将 Page Cache 中的数据 Flush 到磁盘,反而会降低性能。

5.3. 零拷贝

05. Kafka原理 - 图9

Page Cache直接 写到NIC中 不经过应用层

05. Kafka原理 - 图10

零拷贝(Zero-copy)技术,因为我们没有在内存层面去拷贝数据,也就是说全程没有通过 CPU 来搬运数据,所有的数据都是通过 DMA 来进行传输的。

零拷贝技术的文件传输方式相比传统文件传输的方式,减少了 2 次上下文切换和数据拷贝次数,只需要 2 次上下文切换和数据拷贝次数,就可以完成文件的传输,而且 2 次的数据拷贝过程,都不需要通过 CPU,2 次都是由 DMA 来搬运。

所以,总体来看,零拷贝技术可以把文件传输的性能提高至少一倍以上

事实上,Kafka 这个开源项目,就利用了「零拷贝」技术,从而大幅提升了 I/O 的吞吐率,这也是 Kafka 在处理海量数据为什么这么快的原因之一。

如果你追溯 Kafka 文件传输的代码,你会发现,最终它调用了 Java NIO 库里的 transferTo 方法:

  1. @Overridepublic
  2. long transferFrom(FileChannel fileChannel, long position, long count) throws IOException {
  3. return fileChannel.transferTo(position, count, socketChannel);
  4. }

当然,要使用 sendfile,Linux 内核版本必须要 2.1 以上的版本。

6. Zookeeper在Kafka的作用

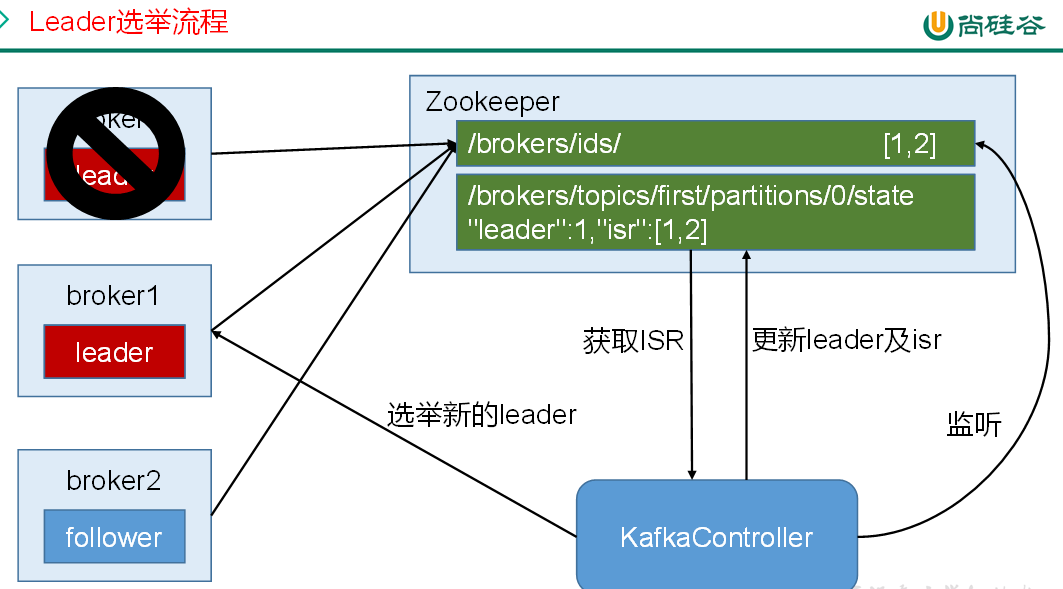

Kafka集群中有一个broker会被选举为Controller,负责管理集群broker的上下线,所有topic的分区副本分配leader选举等工作。

Controller的管理工作都是依赖于Zookeeper的。

05. Kafka原理 - 图11

7. Kafka事务

Kafka从0.11版本开始引入了事务支持。事务可以保证Kafka在Exactly Once语义的基础上,生产和消费可以跨分区和会话,要么全部成功,要么全部失败。

7.1. Producer事务

为了实现跨分区跨会话的事务,需要引入一个全局唯一的Transaction ID,并将Producer获得的PID和Transaction ID绑定。这样当Producer重启后就可以通过正在进行的Transaction ID获得原来的PID。

为了管理Transaction,Kafka引入了一个新的组件Transaction Coordinator。Producer就是通过和Transaction Coordinator交互获得Transaction ID对应的任务状态。Transaction Coordinator还负责将事务所有写入Kafka的一个内部Topic,这样即使整个服务重启,由于事务状态得到保存,进行中的事务状态可以得到恢复,从而继续进行

7.2. Consumer事务(精准一次性消费)

上述事务机制主要是从Producer方面考虑,对于Consumer而言,事务的保证就会相对较弱,尤其时无法保证Commit的信息被精确消费。这是由于Consumer可以通过offset访问任意信息,而且不同的Segment File生命周期不同,同一事务的消息可能会出现重启后被删除的情况。

如果想完成Consumer端的精准一次性消费,那么需要kafka消费端将消费过程和提交offset过程做原子绑定。此时我们需要将kafka的offset保存到支持事务的自定义介质中(比如mysql)。
