Docker 架构和底层技术

架构

Docker 作用

  • docker 提供了一个开发、打包和运行 application 的平台
  • 把 application 和底层 infrastructure（底层的物理设备或者虚拟设备） 隔离开来


Docker 核心概念 - 图1

Docker Engine
Docker 核心概念 - 图2
整体架构
Docker 核心概念 - 图3

底层技术

  • Namespace：隔离pid、net、ipc、mnt、uts
  • Control Groups：对进程做资源限制（对于宿主机来说，一个容器就是一个进程）

  • Union File System：container 和 image 的分层

    Docker 镜像 & 容器

    Image 镜像

    Docker 核心概念 - 图4

  • 文件和 Metadata 的集合（root filesystem）

  • 镜像是分层的，并且每一层都可以添加、改变、删除文件，成为一个新的 Image
  • 不同的 Image 可以共享相同的分层（如 #4 和 #2 共享了相同的 Base Image）
  • Image 本身是只读的

bootfs：内核空间，Linux 刚启动时会加载 bootfs 文件系统，之后 bootfs 会被卸载掉
rootfs：用户空间的文件系统，包含我们熟悉的 /dev, /usr, /bin 等目录
对于 base 镜像来说，底层直接用 Host 的 kernel，自己只需要提供 rootfs 就行了。

而对于一个精简的 OS，rootfs 可以很小，只需要包括最基本的命令、工具和程序库就可以了。相比其他 Linux 发行版，CentOS 的 rootfs 已经算臃肿的了(200MB左右)，alpine 还不到 10MB。

获取 Image

  • 通过 Dockerfile 构建 ```bash

    Dockerfile

    -t ：指定要创建的目标镜像名

    . ：Dockerfile 文件所在目录，可以指定 Dockerfile 的绝对路径

    FROM scratch ADD hello / CMD [“/hello”]

构建命令

docker build -t gongyz/hello-world .

  2. - 从镜像仓库中拉取，默认从 [Docker Hub](https://cloud.docker.com) 上拉取镜像
  3. ```bash
  4. docker pull ubuntu || docker pull ubuntu:18.04 || docker pull gongyz/ubuntu:18.04
  • 从已经创建的容器中更新镜像(不推荐)
    1. # -m: 提交的描述信息
    2. # -a: 指定镜像作者
    3. # e218edb10161：容器ID
    4. # gongyz/ubuntu:version: 指定要创建的目标镜像名和Tag（默认是latest）
    5. docker commit -m="has update" -a="gongyz" e218edb10161 gongyz/ubuntu:version

    基本命令

    ```bash

    查看本地镜像

    docker image ls || docker images

查找镜像

docker search name

删除本地镜像

docker rmi name/id

删除未使用的镜像

docker rmi $(docker images —filter “dangling=true” -q —no-trunc)

查看镜像的 commit 记录

docker history name/id

  1. <a name="e41b03c7"></a>

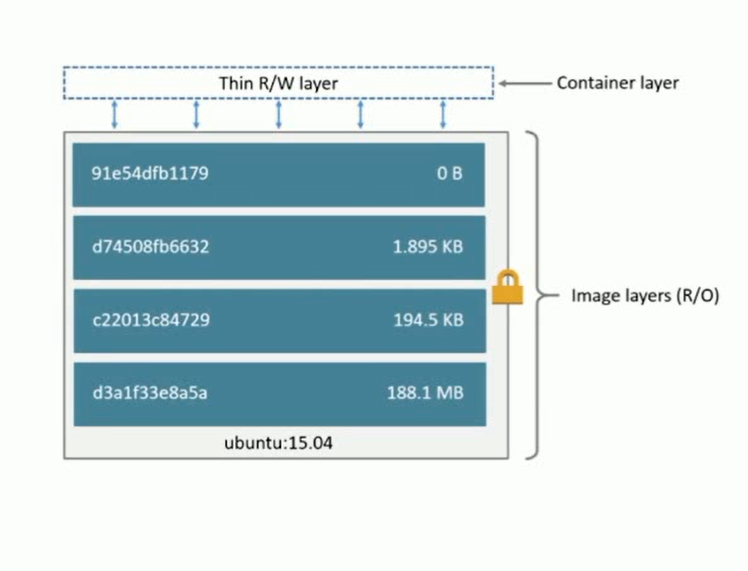

  2. ### Container 容器
  3. ![](https://cdn.nlark.com/yuque/0/2021/png/387995/1616417051810-085b3723-405e-4d34-b953-00a6dba66fcb.png#crop=0&crop=0&crop=1&crop=1&height=571&id=RQ54O&originHeight=571&originWidth=748&originalType=binary&ratio=1&rotation=0&showTitle=false&size=0&status=done&style=none&title=&width=748)
  5. - 通过 Image 创建
  6. - 在 Image layer（只读层） 之上建立一个 container layer（可读写层）
  7. - Image 负责 application 的存储和分发，Container 负责运行 application
  8. <a name="e71cb1a5-1"></a>
  9. ##### 基本命令
  10. ```bash
  11. # 运行容器
  12. docker run id/name || docker run -it id/name || docker run --name="***" id/name
  14. # 后台运行容器
  15. docker run -d id/name
  17. # 容器的端口映射到宿主机端口
  18. docker run -d -p 5000:5000 id/name
  20. # 运行容器时指定环境变量，容器中可以通过 env 命令查看环境变量
  21. docker run -e NAME=gongyz id/name
  23. # 查看正在运行容器
  24. docker container ls || docker ps
  26. # 查看所有容器（包括已退出容器）
  27. docker container ls -a || docker ps -a
  29. # 启动/关闭容器
  30. docker start id/name || docker stop id/name
  32. # 进入某个容器并执行指定的命令
  33. docker exec -it id/name /bin/bash
  35. # 删除容器
  36. docker rm id/name
  38. # 删除所有容器
  39. docker rm $(docker ps -aq)
  41. # 删除已退出容器
  42. docker rm $(docker ps -f "status=exited" -q)
  44. # 查看容器详细信息
  45. docker inspect id/name
  47. # 查看容器运行日志
  48. docker logs id/name

Dockerfile 语法

FROM

  1. # 指定基础镜像，尽量使用官方的 image 作为 base image
  2. FROM scratch     # 指定一个空的基础镜像
  3. FROM centos
  4. FROM ubuntu:14.04

LABEL

  1. # 定义 Image 的 Metadata，类似于代码注释
  2. LABEL maintainer="gongyz 1018017334@qq.com"
  3. LABEL version="1.0"
  4. LABEL description="This is description"

RUN

  1. # 执行指定的命令,每次执行 RUN 命令都会创建新的 Image Layer
  2. # 为了避免无用分层，推荐合并多条命令成一行
  3. # 为了可读性，复杂的 RUN 请用反斜杠换行
  4. # RUN 经常用于安装软件包
  5. RUN update && yum install -y vim \
  6.     python-dev # 反斜杠换行

WORKDIR

  1. # 指定工作目录
  2. # 推荐使用 WORKDIR， 不要使用 RUN cd
  3. # 尽量使用绝对目录
  4. WORKDIR /test # 如果没有会自动创建 test 目录
  5. WORKDIR demo
  6. RUN pwd       # 输出结果是 /test/demo

ADD && COPY

  1. # 将本地文件添加到镜像中指定目录
  2. # 大部分情况下，COPY 优先于 ADD
  3. # ADD还有解压的功能
  4. # 添加远程文件/目录使用 curl 或者 wget
  5. ADD hello /
  6. ADD test.tar.gz /   # 添加到根目录并解压
  8. WORKDIR /root
  9. ADD hello test/     # /root/test/hello
  11. WORKDIR /root
  12. COPY hello test/

ENV

  1. # 设置常量
  2. # 尽量使用 ENV 增加 Dockerfile 可维护性
  3. ENV MYSQL_VERSION 5.6 # 设置常量
  4. RUN apt install -y mysql-server="${MYSQL_VERSION}" # 引用常量

CMD

  1. # 设置容器启动后默认执行的命令
  2. # 如果 docker run 指定了其他命令，CMD命令将会被忽略
  3. # 如果定义了多个CMD，只有最后一个会执行
  5. # Dockerfile
  6. FROM centos
  7. ENV name Docker
  8. CMD echo "hello $name"
  10. # 启动容器
  11. docker run image # 输出 hello Docker
  13. docker run -it image /bin/bash # 没有输出

ENTERPOINT

  1. # 让容器以应用程序或者服务的形式运行
  2. # 不会被忽略
  3. # 最佳实践：写一个 shell 脚本作为 enterpoint
  5. # Dockerfile
  6. COPY docker-enterpoint.sh /usr/bin/
  7. ENTERPOINT ["docker-enterpoint.sh"]
  8. EXPOSE 27017
  9. CMD ["mongod"]

VOLUME

  1. # 指定数据持久化的路径
  2. VOLUME /var/lib/mysql
  4. # 建议运行容器时指定 volume 的名称
  5. docker run -v mysql:/var/lib/mysql

EXPOSE

  1. # 容器向外暴露的端口
  3. # Dockerfile
  4. FROM python:2.7
  5. LABEL maintainer="gongyz 1018017334@qq.com"
  6. RUN pip install flask
  7. COPY app.py /app/
  8. WORKDIR /app
  9. EXPOSE 5000
  10. CMD ["python", "app.py"]
  12. # app.py
  13. from flask import Flask
  14. app = Flask(__name__)
  15. @app.route('/')
  16. def hello():
  17.     return "hello docker"
  18. if __name__ == '__main__':
  19.     app.run(host="0.0.0.0", port=5000)

Dockerfile 命令格式

  1. # shell 格式 （ shell 格式底层会调用 /bin/sh -c <command> ）
  2. RUN apt-get install -y vim
  3. CMD echo 'hello docker'
  4. ENTERPOINT echo 'hello docker'
  6. # Exec 格式
  7. RUN ["apt-get", "install", "-y", "vim"]
  8. CMD ["/bin/echo", "hello docker"]
  9. ENTERPOINT ["/bin/echo", "hello docker"]

Docker 网络（重点）

单机

  • Bridge Network
  • Host Network
  • Node Network

多机（了解）

  • Overlay Network（基于VXLAN网络实现数据包的传递）

    Bridge Network

Docker 核心概念 - 图5
借助于 linux 的 namespace 技术，docker 容器默认使用的是 Bridge 网络模式，该模式会为每一个容器分配、设置IP（每个容器都有自己独立的 network space），并将容器连接到一个 docker0 的虚拟网桥，通过 docker0 虚拟网桥实现容器以及容器和宿主机之间的通信。
容器虽然以及分配了IP地址，但是这个地址并不能直接访问 Internet，需要经过 NAT（网络地址转换）之后才能通过网卡连接到 Internet。
安装 Docker 时，它会自动创建三个网络，可以通过 docker network ls 命令列出这些网络：

  1. docker network ls
  2. NETWORK ID          NAME                DRIVER
  3. 7fca4eb8c647        bridge              bridge
  4. 9f904ee27bf5        none                null
  5. cf03ee007fb4        host                host
  7. # 查看指定网络模式
  8. docker network inspect name/id

测试：通过 busybox 创建两个容器，测试容器之间是否能通信

  1. # 查看本机网络情况，可以看到有一个 docker0 的虚拟网桥，且状态为DOWN
  2. ip a
  4. # 创建两个容器
  5. docker run -d --name test1 busybox /bin/sh -c "while true; do sleep 3600; done"
  6. docker run -d --name test2 busybox /bin/sh -c "while true; do sleep 3600; done"
  8. # 再次查看本机网络情况，可以看到 docker0 的状态为 up，且多了两对 veth pair，这两对 veth pair 一个连接在宿主机的network space上，另一个连接在容器的 network space上
  9. ip a
  11. # 查看 Bridge Network 模式下的容器，可以看到新创建的两个容器
  12. docker network inspect bridge
  14. # 测试能否 ping 通
  15. # test1 ip 172.17.0.2
  16. # test2 ip 172.17.0.3
  17. # 宿主机 ip 192.168.240.119
  19. docker exec -it test1 ping 127.0.0.3
  21. docker exec -it test2 ping 127.0.0.2
  23. docker exec -it test1 ping 192.168.240.119
  25. docker exec -it test2 ping 192.168.240.119

容器之间的 link（很少用）

  1. # 创建一个容器并连接到指定的容器
  2. docker network --link id/name（指定的容器）id/name（镜像）
  4. # 创建 test2 容器并 link 到 test1
  5. docker run -d --name test2  --link test1 busybox /bin/sh -c "while true; do sleep 3600; done"
  7. # ping test1
  8. ping 172.17.0.2 # ip
  9. ping test1        # name

注意：test2 连接到 test1 后，可以直接通过名称访问 test1，test1 不能却直接通过名称访问 test2。

自定义 network

  1. # 创建一个 network
  2. docker network create -d bridge mybridge # -d 参数指定 driver（网络模式）
  4. # 查看 network 列表
  5. docker network ls
  7. # 创建 test3 容器并指定 network
  8. docker run -d --name test3  --network mybridge busybox /bin/sh -c "while true; do sleep 3600; done"
  10. # 自定义网络连接到已经创建的容器
  11. docker network connect mybridge test2

注意：两个容器连接到同一个自定义 network，那么这两个容器默认是互相连接的，可以直接通过名称访问。

容器的端口映射

  1. # 启动容器时通过 -p 参数将容器端口映射到宿主机端口
  2. docker run -d --name web -p 80:80 nginx

Host/None Network

  1. # none network 外部无法访问该容器中启动的服务，只能进入容器中访问
  2. docker run -d --name test1 --network none busybox /bin/sh -c "while true; do sleep 3600; done"
  4. # host network 与宿主机共享一个 network space，可能存在端口冲突的问题，比如两个容器使用相同端口
  5. docker run -d --name test2 --network host busybox /bin/sh -c "while true; do sleep 3600; done"

多容器复杂应用的部署

场景： 部署一个包含 reids 数据库的 Python Web应用，web应用和 redis 在不同容器中启动

  1. # app.py
  2. from flask import Flask
  3. from redis import Redis
  4. import os
  5. import socket
  7. # REDIS_HOST 环境变量
  8. app = Flask(__name__)
  9. redis = Redis(host=os.environ.get('REDIS_HOST', '127.0.0.1'), port=6379)
  12. @app.route('/')
  13. def hello():
  14.     redis.incr('hits')
  15.     return 'Hello Container World! I have been seen %s times and my hostname is %s.\n' % (redis.get('hits'),socket.gethostname())
  18. if __name__ == "__main__":
  19.     app.run(host="0.0.0.0", port=5000, debug=True)
  21. # Dockerfile
  22. FROM python:2.7
  23. LABEL maintaner="gongyz 1018017334@qq.com"
  24. COPY . /app
  25. WORKDIR /app
  26. RUN pip install flask redis
  27. EXPOSE 5000
  28. CMD [ "python", "app.py" ]
  30. # 创建镜像
  31. docker image build -t gongyz/python-web .
  33. # 启动 redis 容器
  34. docker run -d --name redis redis
  36. # 启动 python web 容器
  37. docker run -d -p 5000:5000 --name python-web --link redis -e REDIS_HOST=redis gongyz/python-web

多机网络

前面涉及的内容都是单机网络，包括多容器应用也是部署在单机上，那不同主机之间的容器应该如何建立连接和通信呢？这就涉及到 docker 的另外一种网络模式：Overlay Network。
Docker 核心概念 - 图6

Docker 持久化

默认情况下，容器的数据是保存在容器的可读写层，当容器被删除时，可读层上的数据将会丢失。所以为了实现数据的持久性，需要选择一种持久化技术来保存数据。Docker 支持两种持久化方案：Data Volume 和 Bing Mouting。

Data Volume（数据卷）

  • 基于本地文件系统的 Volume，可以在执行 docker create 或者 docker run 时，通过 -v 参数将主机的目录作为容器的数据卷。
  • 基于 plugin 的 Volume ，支持第三方的存储方案，比如NAS、AWS。 ```bash

    Docker中所有的 volume 都在宿主机上的指定目录下 /var/lib/docker/volumes

    Data Volume 需要在 Dockerfile 中通过 VOLUME 参数指定数据卷

Dockerfile

VOLUME /var/lib/mysql

启动一个 mysql 容器（建议运行容器时指定 volume 的名称）

docker run -d -v mysql:/var/lib/mysql —name mysql -e MYSQL_ALLOW_EMPTY_PASSWORD=true mysql

  1. <a name="jeaYm"></a>
  2. ### Bind Mouting（绑定挂载）
  3. ```bash
  4. # 将宿主机中已存在的目录或者文件 mount 到容器中
  5. docker run -d -p 3000:3000 -v $(pwd)/html:/node-http/html gongyz/node-http
