缩略轴

定义

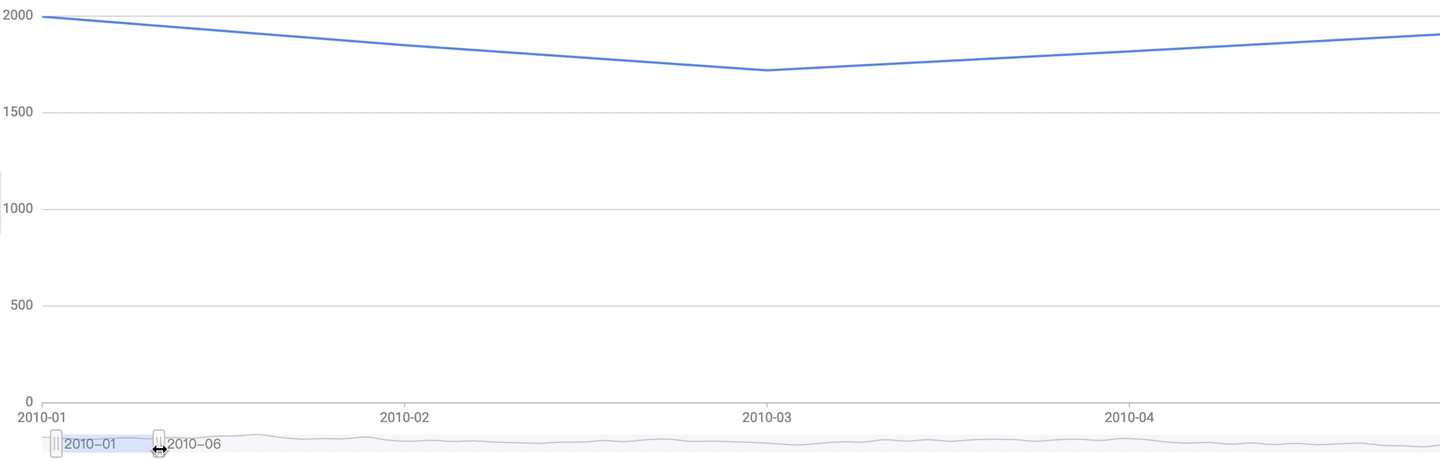

缩略轴是一种辅助看数据的组件，它将大量数据浓缩在一个轴上，既可以缩小宏观看数据全貌，又可以放大微观看数据的片断，同时还可以拖拽观察数据在一定区间内的演变。

何时使用

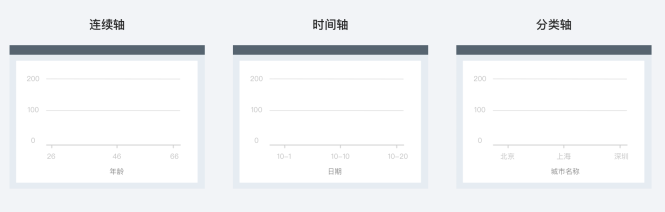

缩略轴是值域数据的浓缩，它跟轴的类型息息相关。一般来说时间轴上使用缩略轴的频率高，连续轴使用缩略轴频率低、分类轴几乎不会用到缩略轴。

• 时间轴，数据跨度非常大，【高频使用】，比如一组时序数据跨度 10 年，需观察这期间数据变化趋势时，建议开启缩略轴；
• 时间轴，数据密度很高，【高频使用】，比如分钟级更新的实时数据，当需要查看一天内的数据走势时，建议开启缩略轴；
• 连续轴，数据密度很高，【低频使用】比如查看 1-100 岁平均身高分布，开启缩略轴可以全局查看身高分布；
• 分类轴【不建议使用】。

  常见类型

  X 轴缩略轴



  Y 轴缩略轴

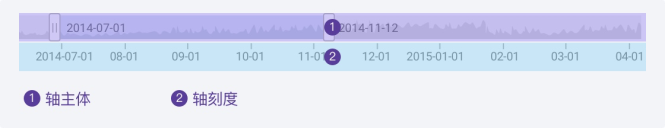

  构成元素

  缩略轴主要包括轴“主体”与“轴刻度”，其中“轴刻度”可以隐藏不显示。

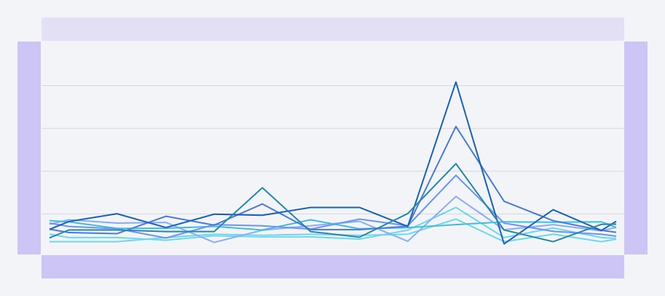

  出现位置

  缩略轴可出现在图的四个方向，一般建议摆放在左、下、右方，上方因为有过多的图表组件（标题、图例、筛选器等）不建议摆放。

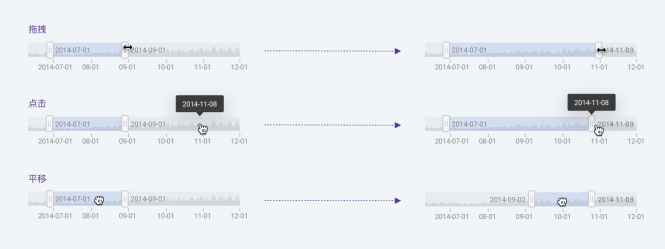

  交互说明

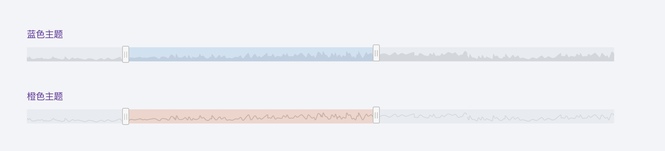

  缩略轴主题色

  缩略轴建议与图表主题配色搭配使用，让整体更加和谐美观。假设你的图表主题色为蓝色，那么缩略轴选定区域也应该为蓝色，同理也可以为橙色。


  文本躲避规则



  与时间轴的关系

  时间轴是缩略轴的分支，差异点如下：
