坐标轴

定义

坐标轴指二维空间中统计图表中的轴，它用来定义坐标系中数据在方向和值的映射关系的图表组件。

何时使用

在二维笛卡尔坐标系中，轴通常为水平方向的横轴（x 轴）和竖直方向的纵轴（y 轴）。极坐标系中，轴分为切向的切向轴（angle）和径向轴（radius）。

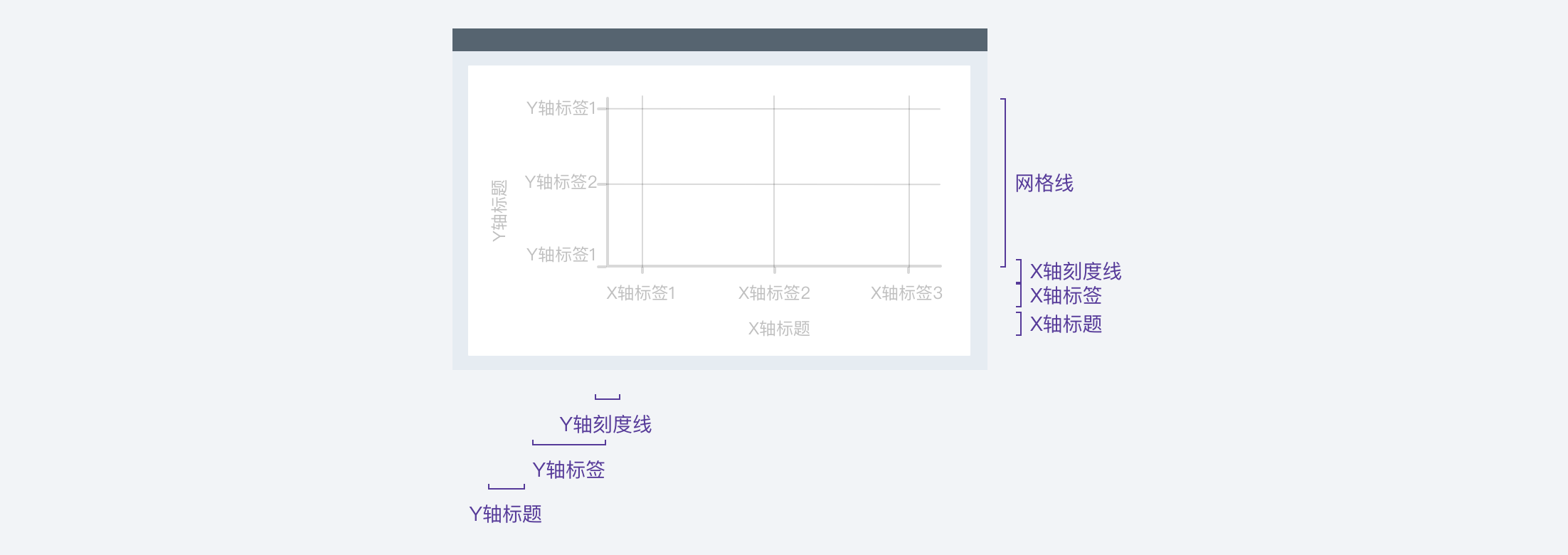

构成元素

坐标轴主要构成元素包括：轴标题、轴标签、轴线、轴刻度线、坐标网格线。

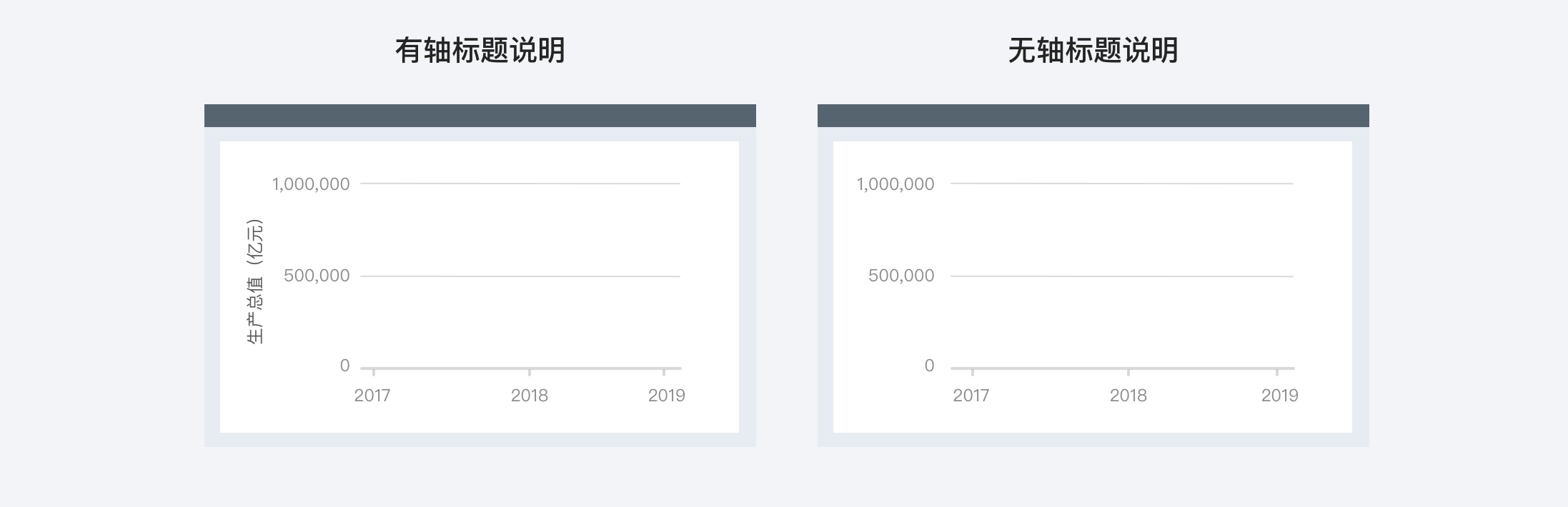

轴标题

设计建议

• 通常都建议加上轴标题解释轴的含义。当图表其他部分的内容（图表标题，图形标签，注释，轴标签文字等）已能充分显示轴的意义，可以略去轴标题，精简画面元素。
• 除了数值百分比（%），科学计数法单位（k/m/g）、日期时间（年/月/日）单位和其他情况的数据单位建议在轴标题中显示，在各个轴标签中略去；例：生产总值（亿元）。

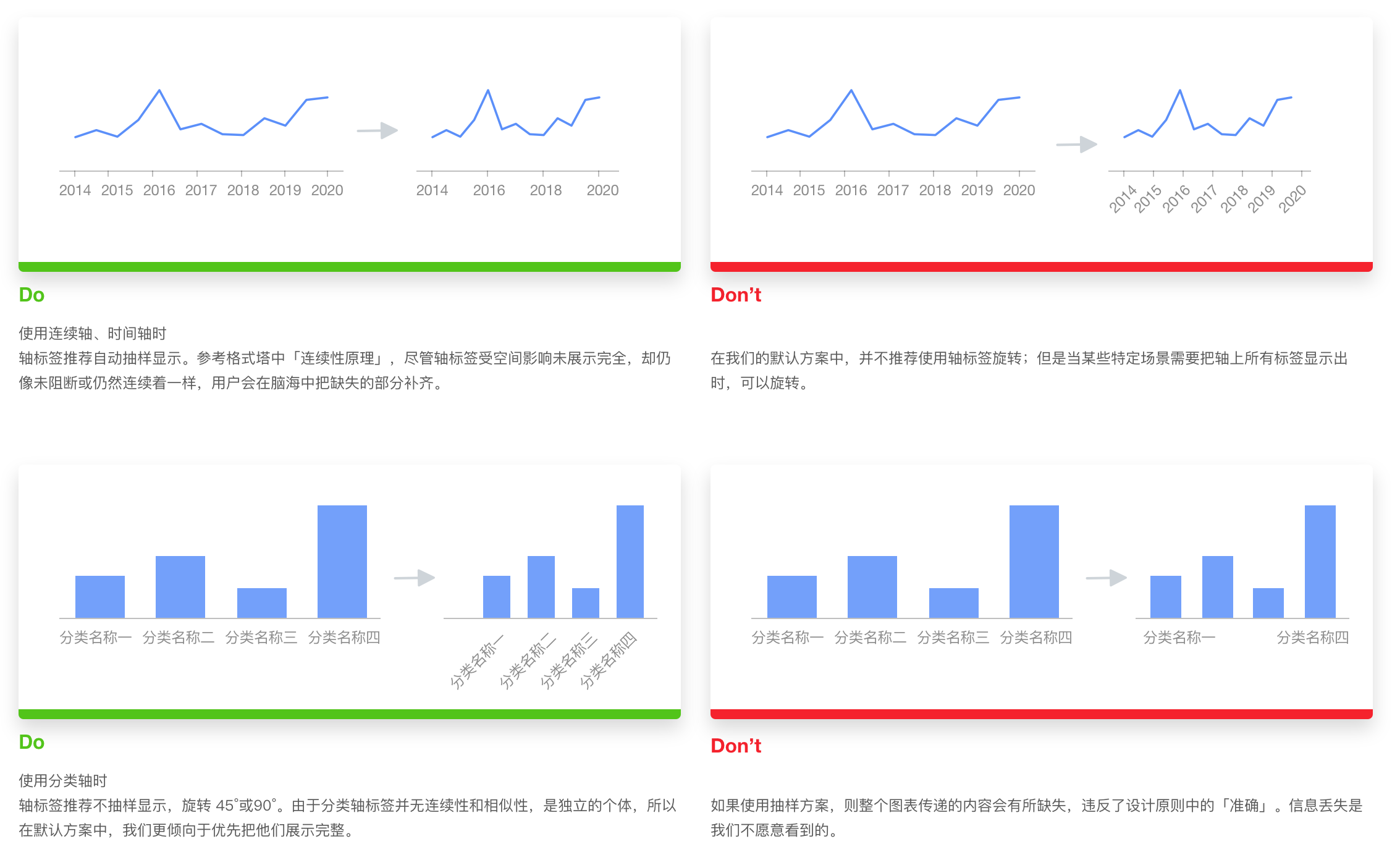

轴标签

设计建议：

• 可根据图表类型设置轴标签是否显示、旋转角度以及显示间隔。
• 对文本数据：不建议开启抽样。
• 对数值数据：不建议开启尾部省略。
• 连续轴、时间轴默认自动抽样 + 不旋转；
• 分类轴默认自动旋转 + 自动省略。

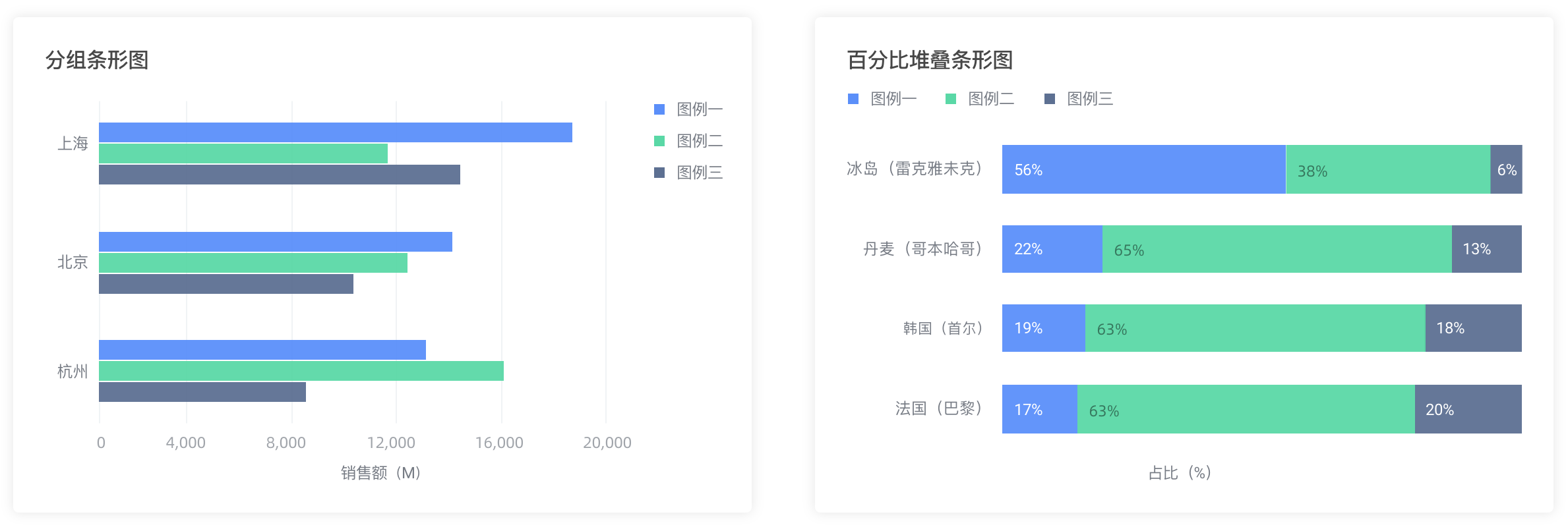

轴标签「若图形区域内有数据标签」，则轴标签可以考虑隐藏，如下图：

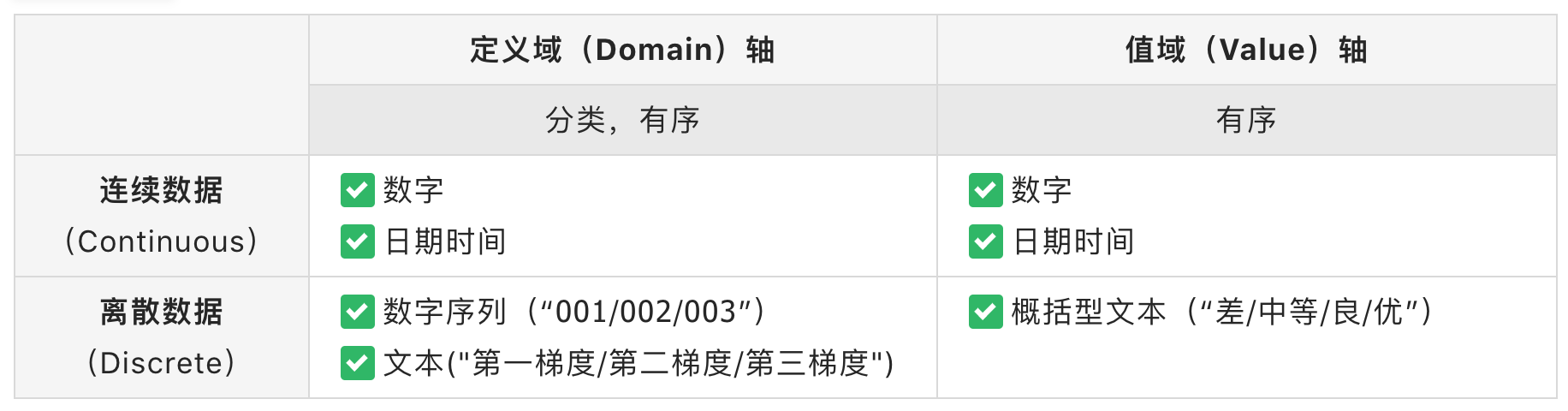

轴类型

映射轴的数据类型可分为

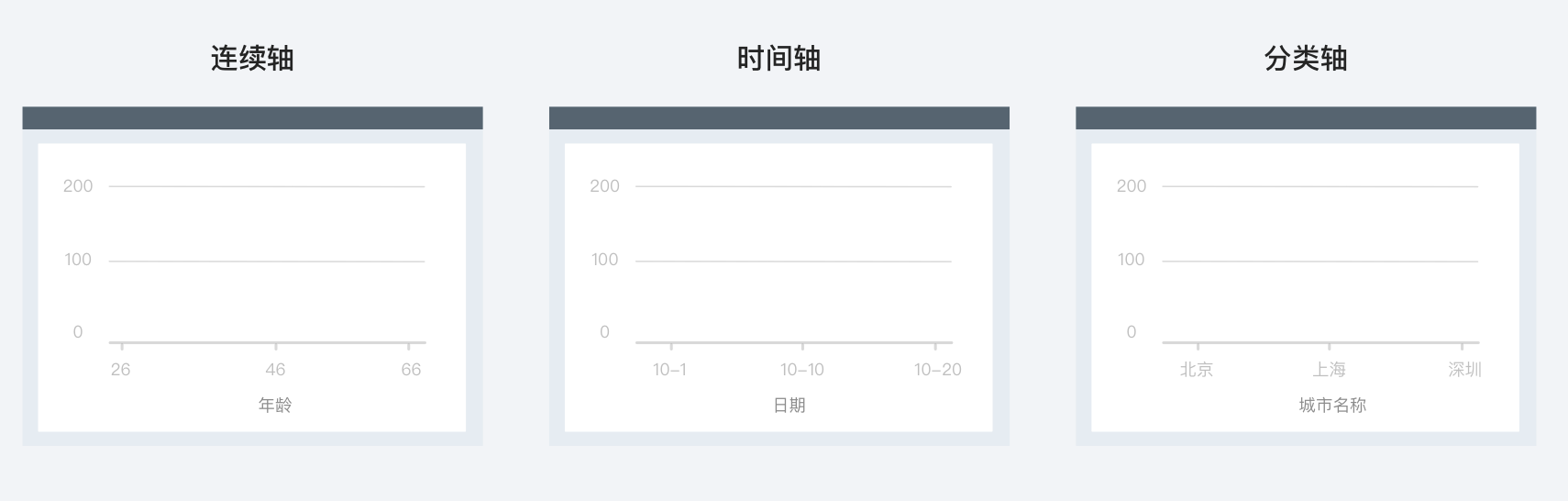

与此对应，轴可以分为：分类轴，时间轴，连续轴。

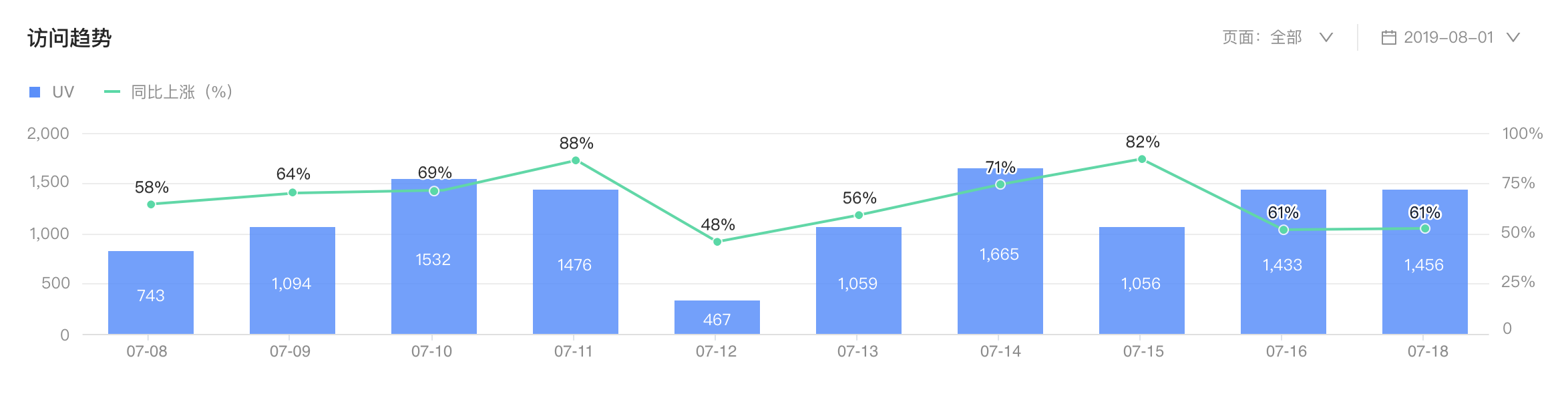

双轴图如何设计？

顾名思义，双轴图共用 Y 轴值域区间，它含有两个 Y 轴左标轴，左右各一个。双轴图的使用大大提高了屏效。
设计建议

• 尽量保证基线从「0」开始，且左右 Y 轴分段数量一致；
• 建议两组数据的 Y 轴单位是不同的，比如一组为「人数」，一组为「百分比」；
• 建议开启轴标题。
