1 QPainter C++ API

通过QPainter可以在GUI上渲染矢量图形、文本、2D图像，甚至是3D图像。使用QPainter可以方便自由的绘制想要的图形，也可以用QPainter创建自己的控件。
QPainter只能在QObject对象的paintEvent()函数中绘制图形。

1.1 Qpainter常用属性和方法

QPainter类的成员角色有，我们可以注入这些对象来改变QPainter的一些默认属性:

  • QPen : 用于绘制几何图形的边缘,由颜色,宽度,线风格等参数组成
  • QBrush : 用于填充几何图形的调色板,由颜色和填充风格组成
  • QFont : 用于文本绘制
  • QPixmap : 绘制图片,可以加速显示,带有屏幕截图,窗口截图等支持,适合小图片
  • QImage : 绘制图片,可以直接读取图像文件进行像素访问,适合大图片
  • QBitmap : QPixmap的一个子类，主要用于显示单色位图
  • QPicture : 绘图装置，用于记录和重播Qpainter的绘图指令

QPainter的主要图形绘制函数有：

成员函数 功能 成员函数 功能
drawPoint 绘制点 drawChord 绘制弦
drawLine 绘制直线 drawPolygon 绘制多边形
drawRect 绘制矩形 drawRoundedRect 绘制圆角矩形
drawArc 绘制圆弧 drawPolyline 绘制折线
drawEllipse 绘制椭圆 drawConvexPolygon 绘制凸多边形
drawPie 绘制扇形 drawImage 绘制图片

使用示例：

  1. //用Qpainter绘制界面，不使用控件
  2. QPainter textPainter;
  3. textPainter.begin(this);
  4. textPainter.setFont(QFont("times", 14, QFont::Bold));
  5. textPainter.drawText(QPoint(20, 30), "Testing");//绘制文字
  6. textPainter.end();
  8. QPainterPath rectPath;
  9. rectPath.addRect(QRect(150, 20, 100, 50));
  10. QPainter pathPainter;
  11. pathPainter.begin(this);
  12. //设置pen的属性
  13. pathPainter.setPen(QPen(Qt::red, 1, Qt::DashDotLine,
  14.                         Qt::FlatCap, Qt::MiterJoin));
  15. pathPainter.setBrush(Qt::yellow);
  16. pathPainter.drawPath(rectPath);
  17. pathPainter.end();
  19. //绘制图片
  20. QImage image;
  21. image.load(":/tux.png");
  22. QPainter imagePainter(this);
  23. imagePainter.begin(this);
  24. imagePainter.drawImage(QPoint(100, 150), image);
  25. imagePainter.end();

1.2 导出图形为SVG文件

SVG是一种图像文件格式，它的英文全称为Scalable Vector Graphics，是一种用XML定义的语言，用来描述二维矢量及矢量/栅格图形。可以任意放大图形显示，但绝不会以牺牲图像质量为代价；可在SVG图像中保留可编辑和可搜寻的状态。
QT支持将矢量图形保存为SVG文件，比如Adobe PS中保持图片为SVG功能。

  1. //打开文件选择框
  2. QString filePath = QFileDialog::getSaveFileName(this, "Save SVG", "SVG files (*,svg)");
  3. if (filePath == "")
  4. {
  5.     return;
  6. }
  7. //创建QSvgGenerator
  8. QSvgGenerator generator;
  9. generator.setFileName(filePath);//设置文件路径
  10. generator.setSize(QSize(this->width(), this->height()));//设置大小
  11. generator.setViewBox(QRect(0, 0, this->width(), this->height()));
  12. generator.setTitle(("SVG example"));
  13. generator.setDescription("This SVG file is generated by QT");
  15. QPainter painter;
  16. painter.begin(&generator);//绑定painter和SVG generator
  17. //...具体的绘制步骤
  18. painter.end();

在QPainter创建的时候，绑定创建QSvgGenerator，就可以在绘制结束后生成SVG文件。

1.3 坐标变换函数

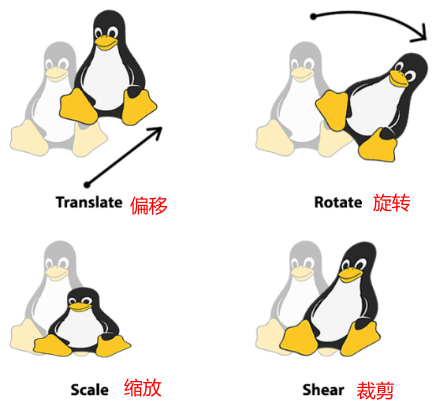

Qpainter支持坐标的变换（coordinate transformation），包含如下四种类型
对应的设置函数为：

  • QPainter::translate(): Offsets the graphic’s position by a given set of units
  • QPainter::rotate(): Rotates the graphics around the origin in a clockwisedirection
  • QPainter::scale(): Offsets the graphic’s size by a given factor
  • QPainter::shear(): Twists the graphic’s coordinate system around the origin

    1.4 设置多图片组合样式

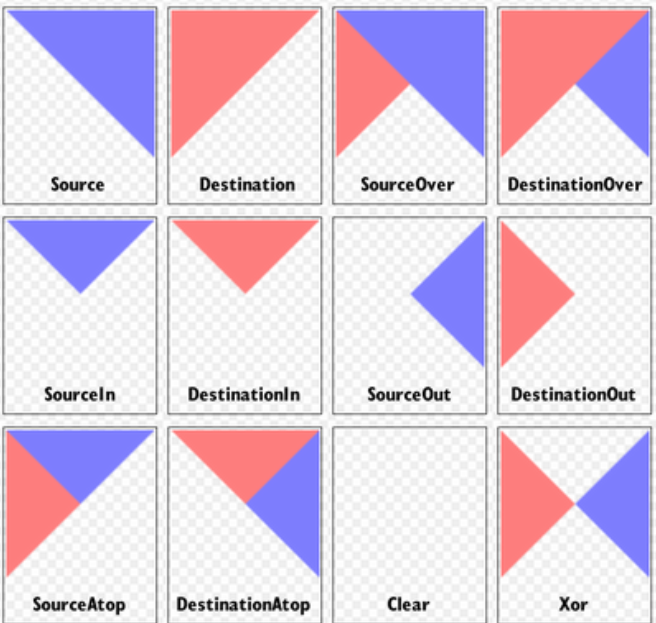

    QPaint在绘制图片时，可以同时设置组合样式，函数：setCompositionMode。常见样式如下：

    2 QCharts图表

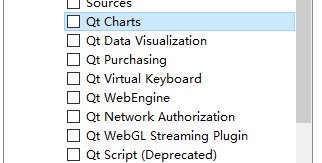

    Qt Charts 很方便的绘制我们常见的曲线图、折线图、柱状图和饼状图等图表。不过该模块和其他一些高级模块不在core中，在安装时需要单独安装。图示如下：
    并且需要在项目配置文件中添加该模块的支持：
    1. QT       += core gui charts
    正在代码中使用是，也需要注意命名空间：using namespace QtCharts;
