QT中实现GUI动画有如下几种方式

  • Timer：设置timer和callback函数，当timer超时时，利用callback函数修改控件的属性
  • Timeline：类似重复的timer，可以在每次反应槽函数被调用时传入当前重复次数，可以利用这个index做不同的操作
  • Animation framework：动画框架，通过easing curves（缓冲曲线）支持创建各种常见的动画类型
  • State machine framework：通过信号触发每个GUI控件状态的变化（状态机）
  • Graphics view framework：用于大数量的2D对象的显示和交互，可以用它进行GUI的绘制和动画设计（有点高级了）

    1 Animation Framework

    通过QPropertyAnimation对象设置动画属性，通过QEasingCurve设置缓冲曲线提供更具体的动画控制。举例如下：
    1. //为button添加动画
    2. QPropertyAnimation* animation = new QPropertyAnimation(ui->pushButton, "geometry");
    3. animation->setDuration(3000);
    4. animation->setStartValue(ui->pushButton->geometry());
    5. animation->setEndValue(QRect(200, 200, 100, 50));
    6. //添加easing curve
    7. QEasingCurve curve;
    8. curve.setType(QEasingCurve::OutBounce);
    9. curve.setAmplitude(1.00);
    10. curve.setOvershoot(1.70);
    11. curve.setPeriod(0.30);
    12. animation->setEasingCurve(curve);
    13. //animation->setLoopCount(2);//设置动画循环次数
    14. animation->start();

    1.1 Easing curve

    Easing Curves其实就是一条曲线，它定义了加速度模式。Easing Curves又叫时间函数、贝塞尔曲线或曲线等等。

Easing Curve通过X和Y轴，定义动画完成的百分比，X轴对应时间，Y轴对应动画百分比，其实就是时间和空间的概念。Type是曲线的不同样式（QT支持14种曲线），不同的曲线代表不同的动画效果。比如下面lineard示例，代表动画的速度始终保持一致：
linear.gif image.png

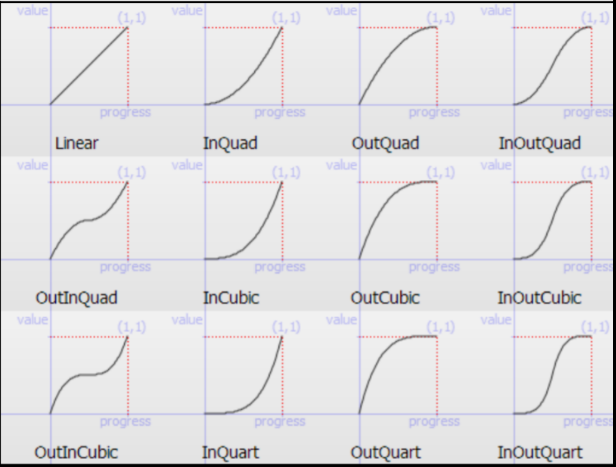

常见的曲线速率如右图所示。

1.2 动画组

上面例子中我们只创建了一个animation对象，如果GUI中多个控件都需要动画，那么我们需要QParallelAnimationGroup或**QSequentialAnimationGroup**对象将所有的animation实例包含在一起，然后统一start。

  • QSequentialAnimationGroup：顺序执行动画，同一时间只有一个动画
  • QParallelAnimationGroup：同时执行动画
    1. //创建动画组
    2. QParallelAnimationGroup* group = new QParallelAnimationGroup;
    3. group->addAnimation(animation1);
    4. group->addAnimation(animation2);
    5. group->start();
    另外animation group也可以add其他的group，实现多重嵌套。

    2 State machine framework

    状态机可以用于很多功能，本文档我们只关注如果通过QT状态机实现动画效果。基本需要完成三部分操作：
  1. 添加状态，并设置不同状态下控件的样式
  2. 添加animation transition，让状态切换时有动画过渡，不能一下子变过去
  3. 绑定事件触发状态切换 ```cpp //使用state machine实现动画 QStateMachine machine = new QStateMachine(this); QState s1 = new QState();//创建一个状态 s1->assignProperty(ui->label1, “text”, “Current state: 1”);//此状态下控件的属性 s1->assignProperty(ui->pushButton3, “geometry”, QRect(400, 200, 100, 50));

QState* s2 = new QState(); s2->assignProperty(ui->label1, “text”, “Current state: 2”); s2->assignProperty(ui->pushButton3, “geometry”, QRect(600, 50, 140, 100));

//绑定控件事件和状态 QEventTransition* t1 = new QEventTransition(ui->changeState, QEvent::MouseButtonPress); //状态切换时添加动画，不能瞬间变过去 t1->addAnimation(new QPropertyAnimation(ui->pushButton3, “geometry”)); t1->setTargetState(s2); s1->addTransition(t1);

QEventTransition* t2 = new QEventTransition(ui->changeState, QEvent::MouseButtonPress); t2->addAnimation(new QPropertyAnimation(ui->pushButton3, “geometry”)); t2->setTargetState(s1); s2->addTransition(t2);

//添加到state machine中 machine->addState(s1); machine->addState(s2); machine->setInitialState(s1);//设置默认状态 machine->start(); ``` 上述代码设置了两个状态，每个状态下label1和pushbotton3的部分属性是不一样的。当使用QEventTransition进行状态的切换时，通过addAnimation函数我们就可以让状态的切换动起来，变成动画，而不是呆板的瞬间变换状态。

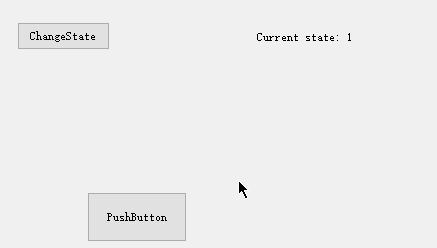

上述代码的效果如下：
