第1章数据可视化接口

1.1 设计思路

DWS 层把轻度聚合的结果保存到ClickHouse 中，主要的目的就是提供即时的数据查询、统计、分析服务。这些统计服务一般会以两种形式呈现，一种是面向专业数据分析人员准备的BI 工具，一种是面向非专业人员的更加直观的数据大屏。
本项目将面向sugar 数据大屏开发数据接口服务。

1.2 需求梳理

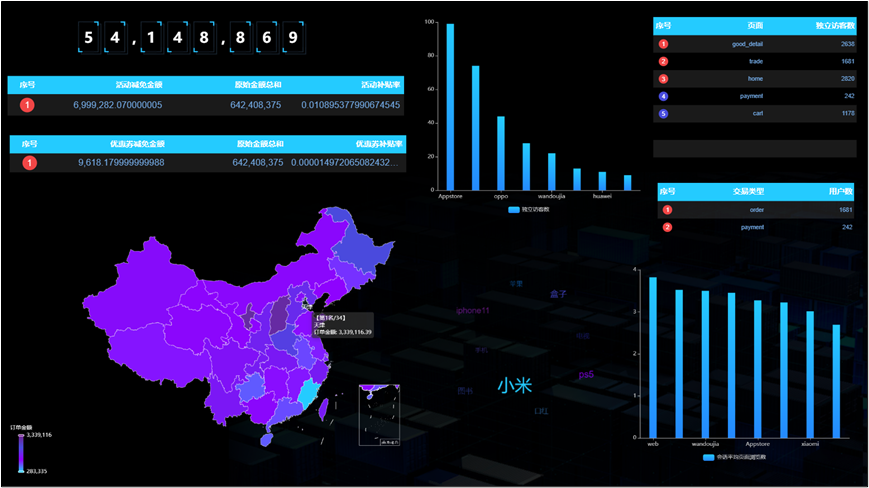

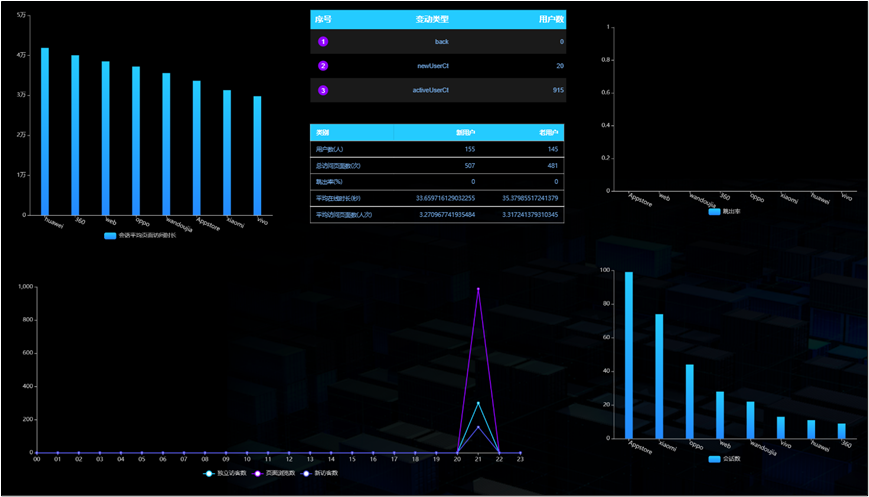

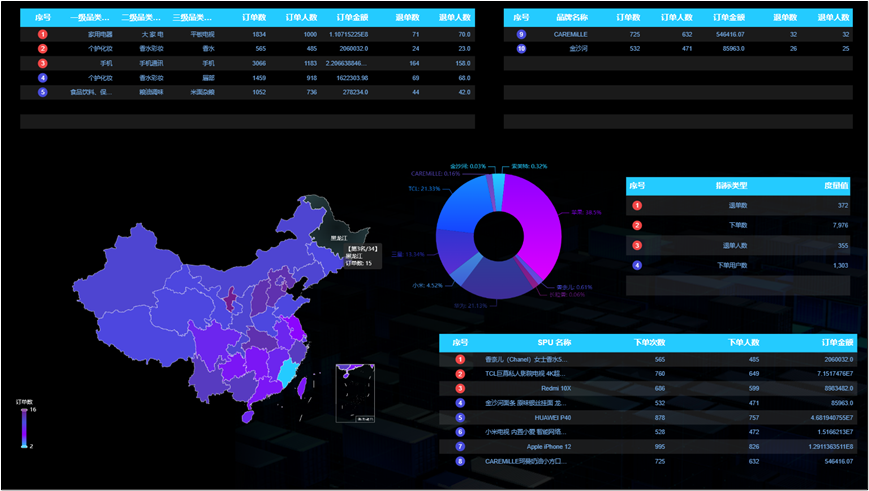

1.2.1 最终显示效果图

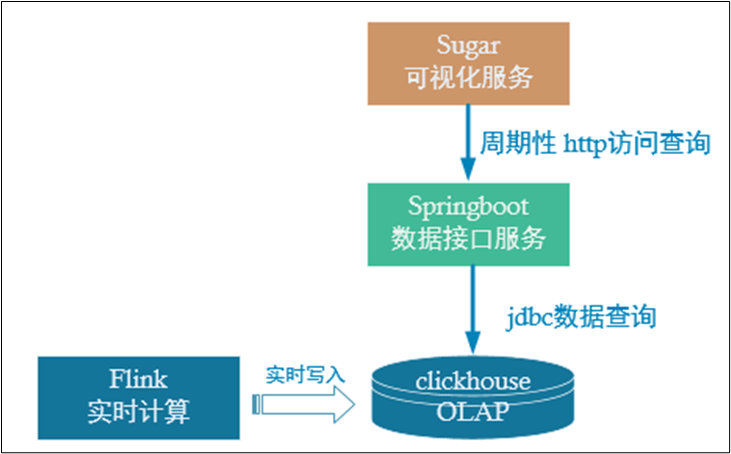

1.2.2 接口执行过程

DWS 层计算结果存储在ClickHouse，本项目将开发数据接口查询ClickHouse中的数据，提供给 Sugar 进行大屏展示。这里主要有两项工作：
Ø 配置可视化大屏服务。
Ø 编写数据查询接口以供可视化大屏进行访问。

第2章环境准备

2.1 sugar 简介

2.1.1 产品介绍

Sugar是百度云推出的敏捷 BI 和数据可视化平台，目标是解决报表和大屏的数据 BI 分析和可视化问题，解放数据可视化系统的开发人力。

2.1.2 使用入口

https://cloud.baidu.com/product/sugar.html

2.1.3 创建数据大屏

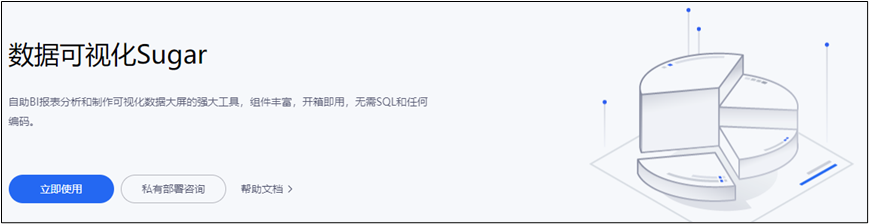

1）点击【立即使用】后，登录百度账号

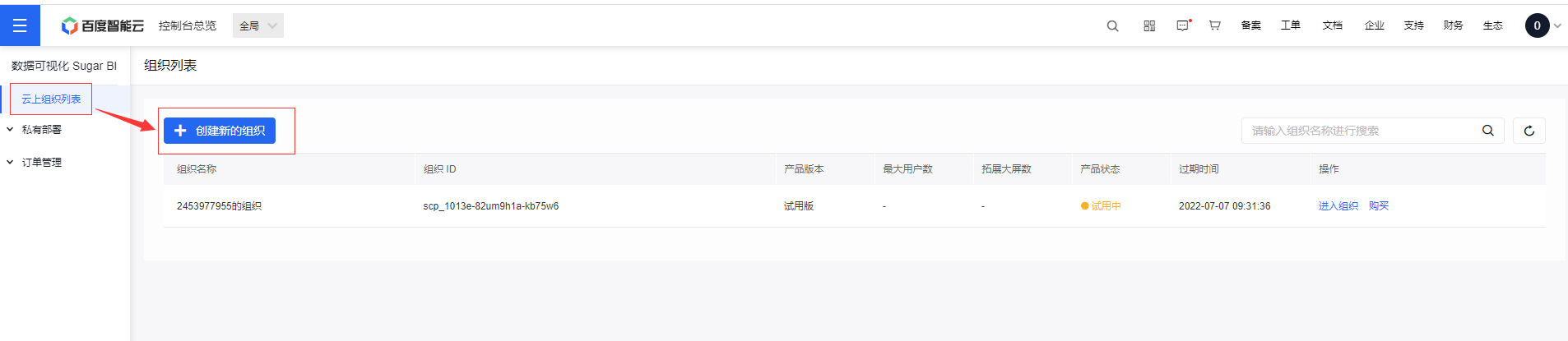

2）然后首先创建组织

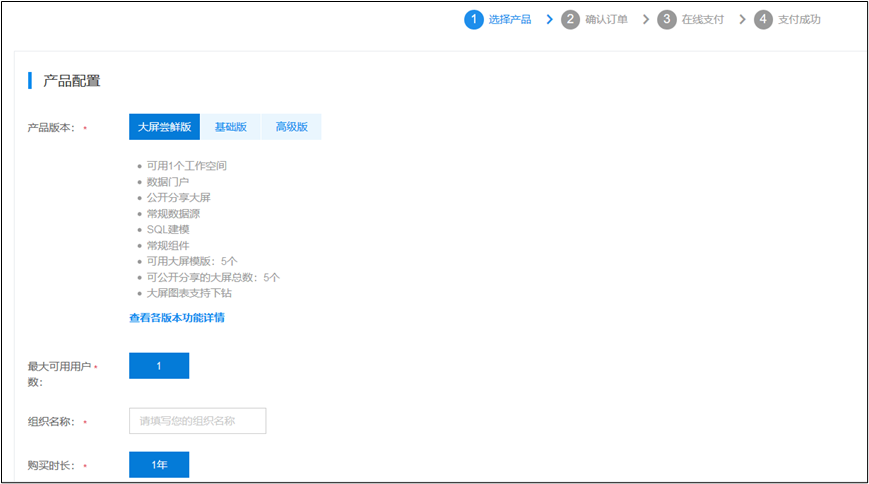

3）创建中选择产品【大屏尝鲜版】，首次使用有一个月的试用期

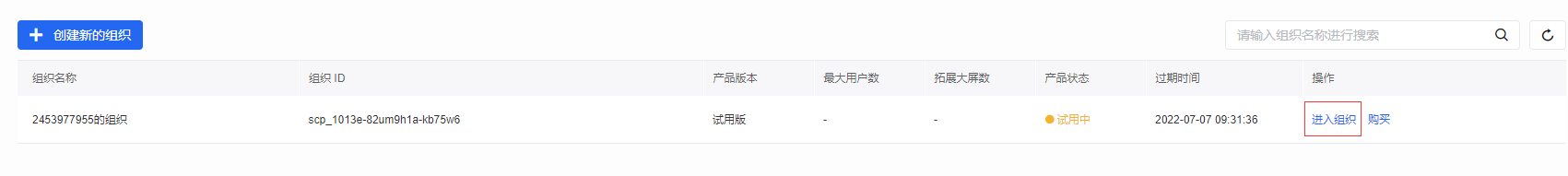

4）新建好组织后选择【进入组织】

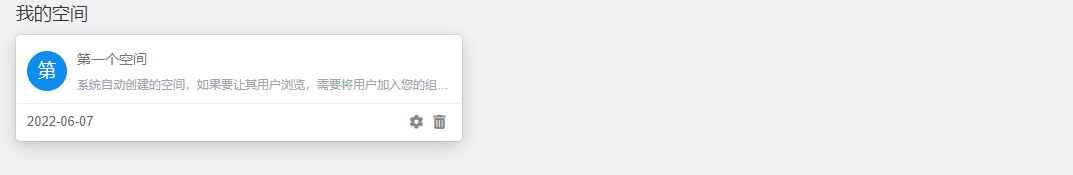

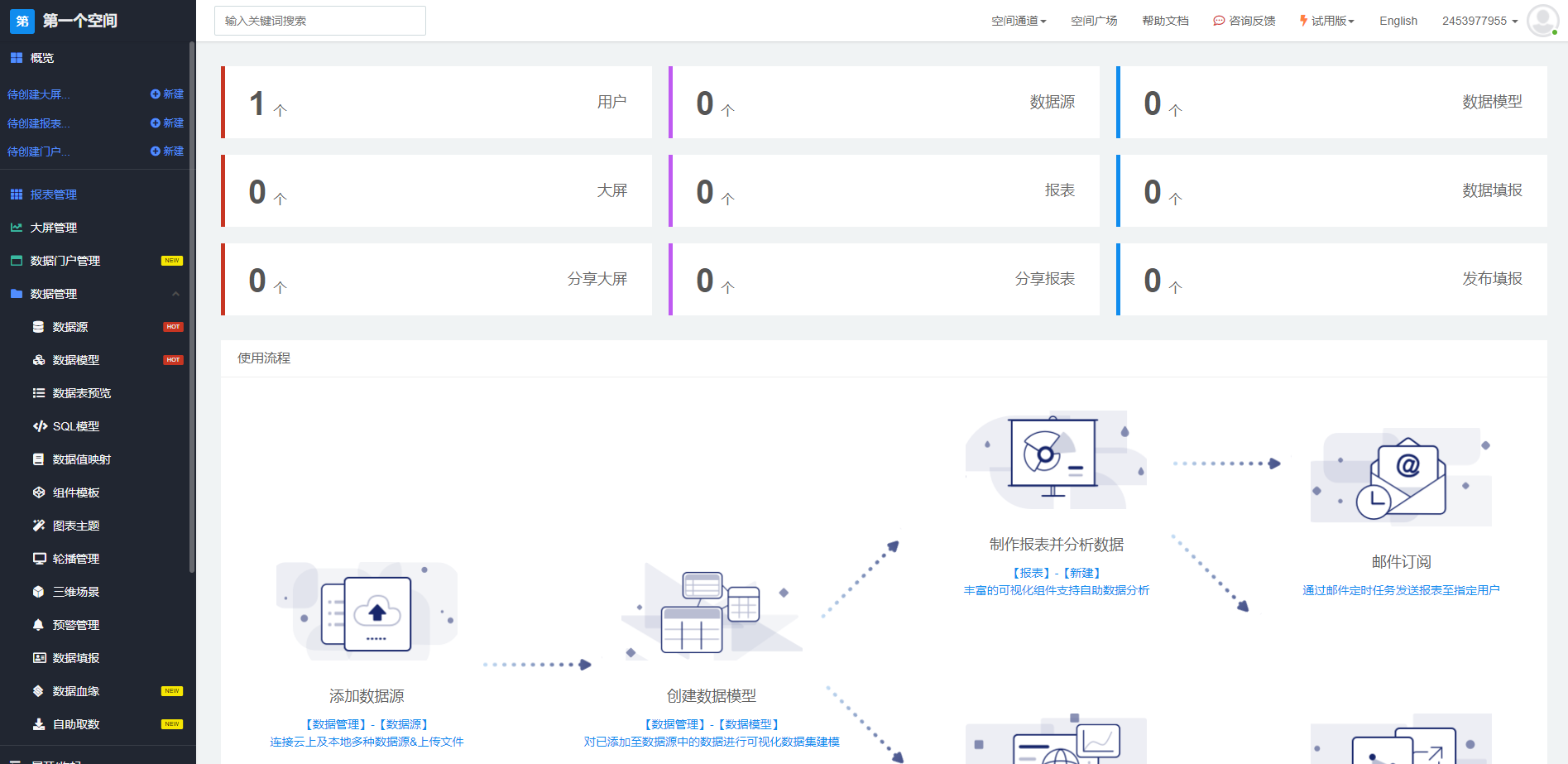

5）然后进入默认的【第一个空间】
6）在空间中选择【待创建大屏】后的【新建】

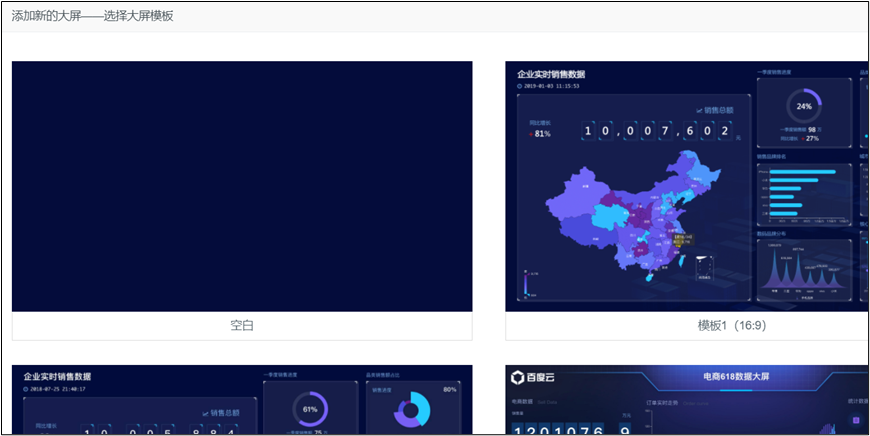

7）选择大屏的模板
8）可以选空模板，也可以根据现有的模板进行修改

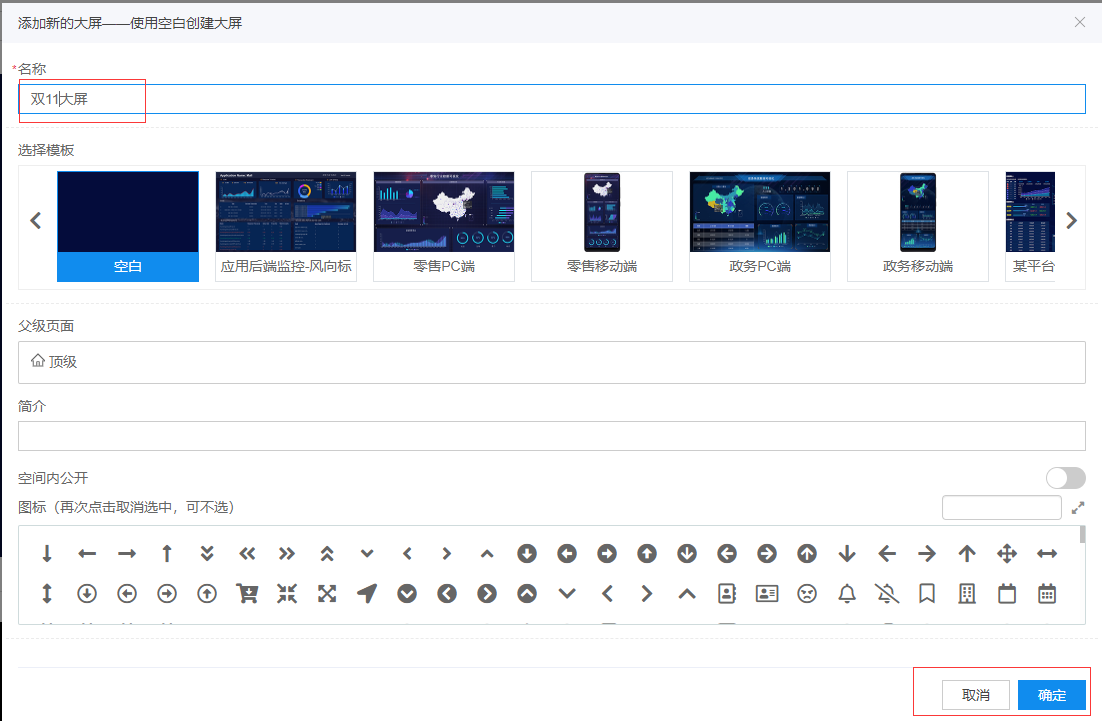

我们这里选择空白模板，并指定大屏的名称
9）进入大屏的编辑窗口

2.2 内网穿透

2.2.1 内网穿透简介

内网即局域网。假设局域网中有一台电脑部署了web服务，现在希望所有人都能访问它。很显然，这台电脑只有一个局域网ip，没有公网ip。同一局域网内的设备可以通过局域网ip访问此电脑，而局域网之外的设备无法访问。
内网穿透可以将ip + 端口唯一标识的本机服务映射为公网域名，局域网之外的设备可以通过该域名访问本机服务。

2.2.2 实现步骤

本项目将使用钉钉提供的内网穿透工具。
Github 地址为https://github.com/open-dingtalk/dingtalk-pierced-client

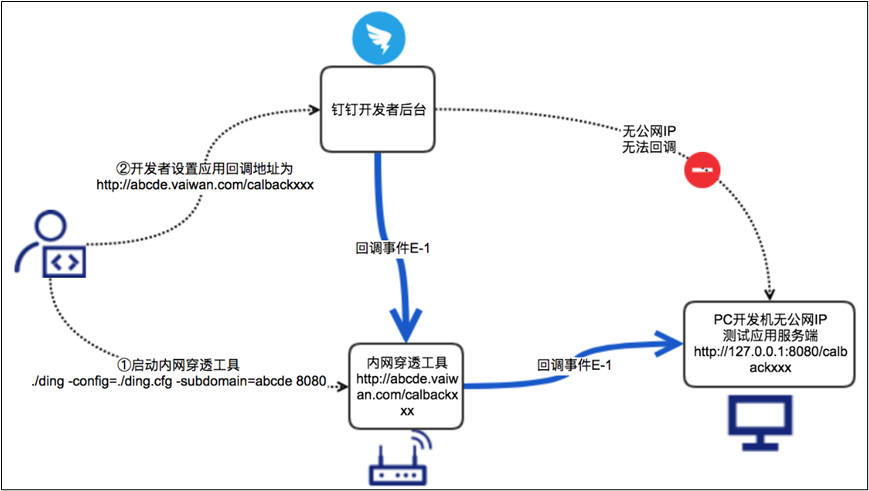

1）原理
2）步骤
（1）下载工具
确保本机已安装 git。

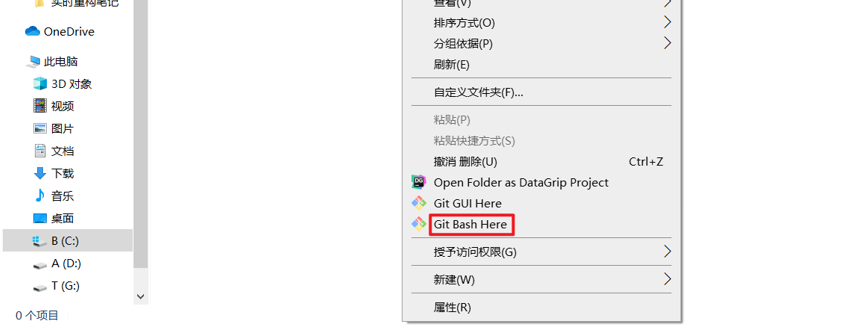

①在任意目录右键空白处，单击Git Bash Here。
②在弹出的窗口中执行以下命令
git clone https://github.com/open-dingtalk/dingtalk-pierced-client.git

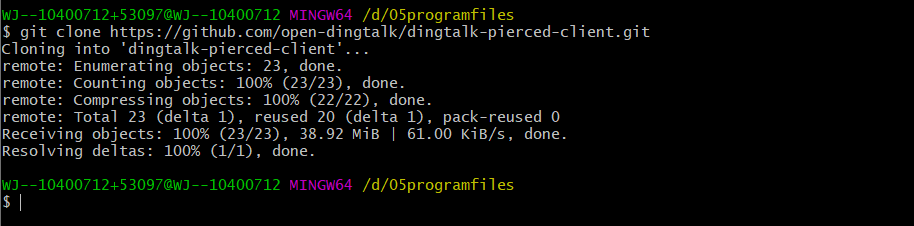

③查看目录，多了dingtalk-pierced-client 文件。

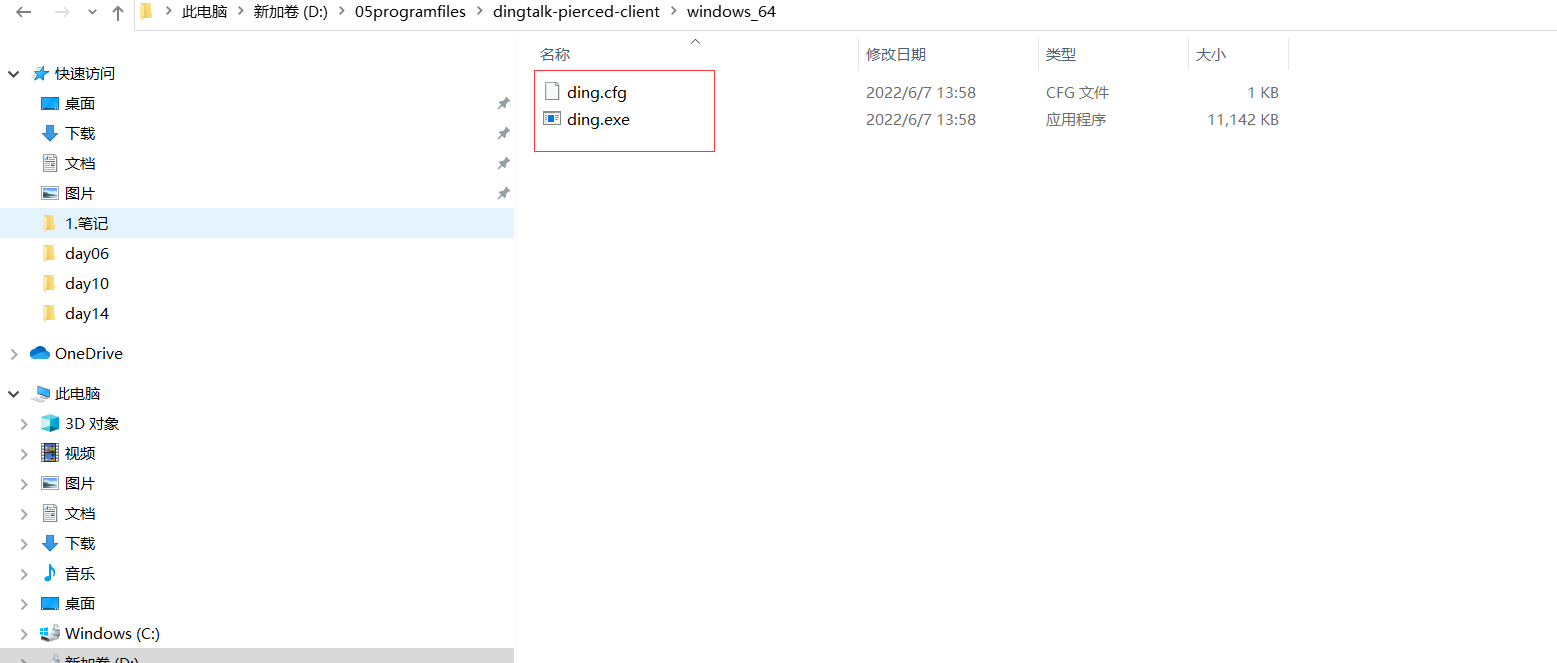

④进入 windows_64 目录

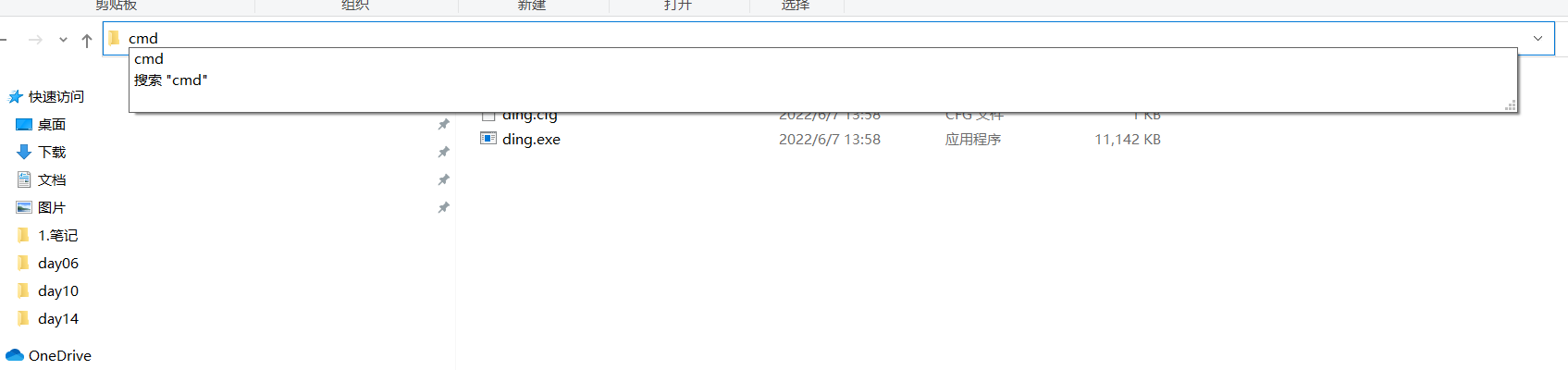

⑤在地址栏输入 cmd，回车
⑥在弹出的 cmd 窗口中执行以下命令
ding —config ding.cfg —subdomain zhang 8070
Ø —config 指定内网穿透的配置文件，固定为钉钉提供的./ding.cfg，无需修改。
Ø —subdomain 指定需要使用的域名前缀，该前缀将会匹配到“vaiwan.cn”前面，此处 subdomain 是zhang，启动工具后会将zhang.vaiwan.cn 映射到本地。
Ø 8070 为需要代理的本地服务 http-server 端口。

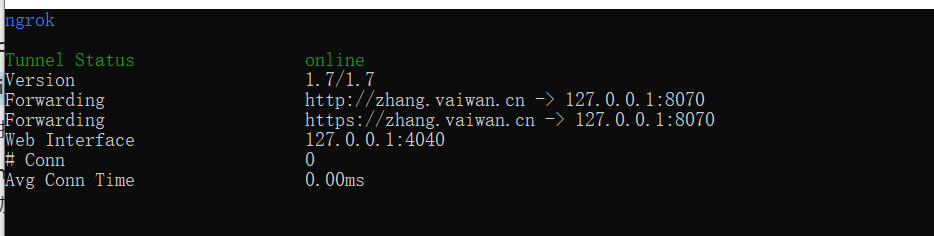

执行完毕后，局域网之外的设备可以通过http://zhang.vaiwan.cn访问本地8070 端口的 web 服务。
⑦启动客户端后http://zhang.vaiwan.cn/xxx 的请求会映射到 http://localhost:8070/xxx。

第三章 分省市的热力图统计

3.1 Sugar组件：中国省份色彩

3.1.1 添加组件

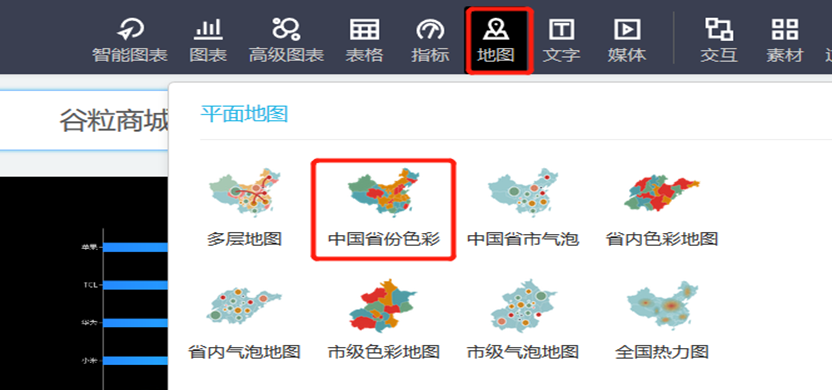

在上方地图栏位中选择【中国省份色彩】

3.1.2 配置组件

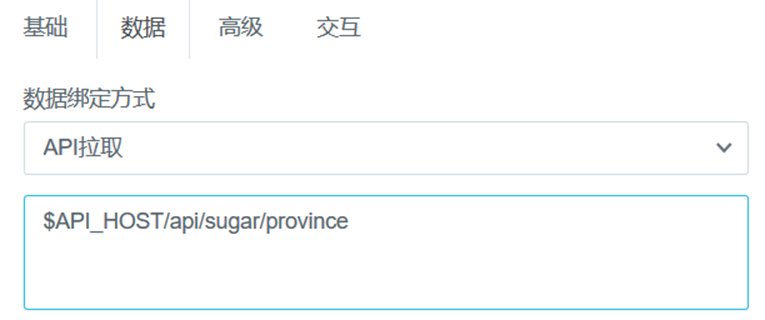

1) 修改获取数据的方式，指定访问路径

访问路径：$API_HOST/api/sugar/province

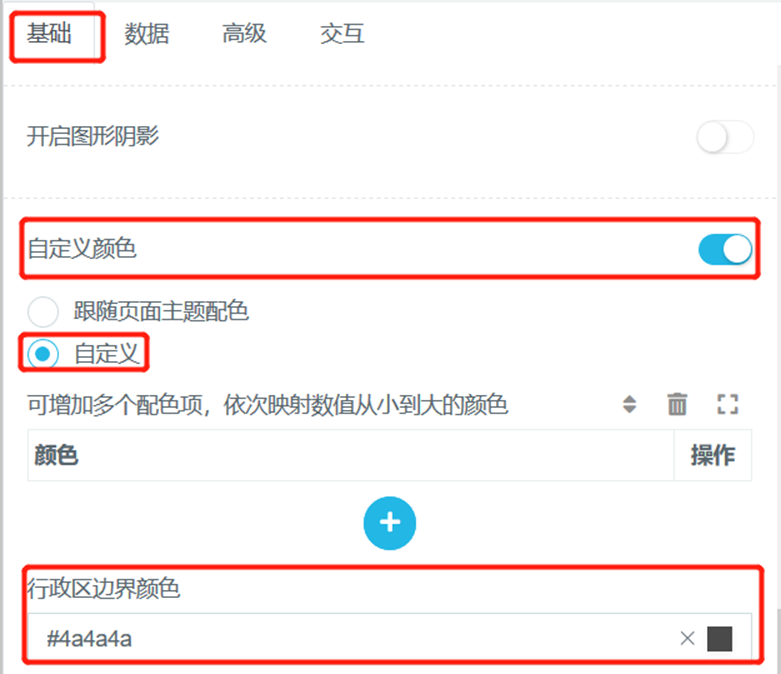

2) 设置各个省份间的边界线


3.1.3 接口访问路径以及返回格式

  • 访问路径

$API_HOST/api/sugar/province
Ø 返回值格式

  1. {
  2.     "status": 0,
  3.     "data": {
  4.         "mapData": [
  5.             {
  6.                 "name": "北京",
  7.                 "value": 9131
  8.             },
  9.             {
  10.                 "name": "天津",
  11.                 "value": 5740
  12.            }
  13.        ],"valueName": "交易额"
  14.     }
  15. }

3.2 流量统计数据

流量统计组件包含两个部分一个是分时流量折线图，另一个是新老访客流量对比表格。

3.2.1 添加组件

1) 表格，用于显示新老访客对比

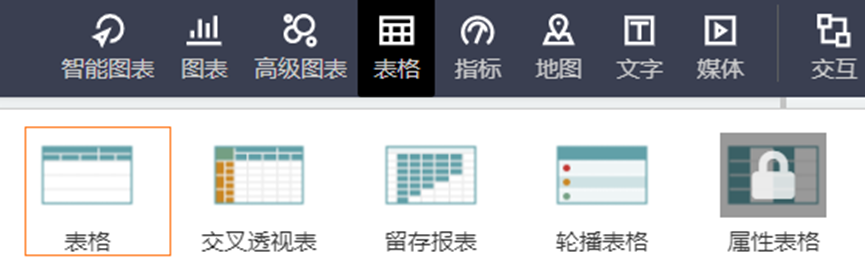

在上方【表格】栏位中选择【表格】

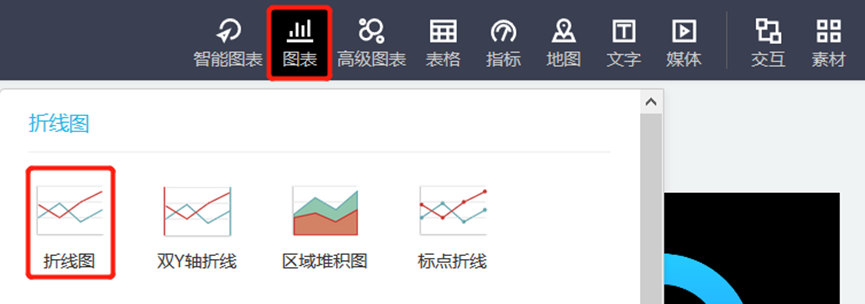

2) 折线图，用于显示分时流量

在上方【图表】栏位中选择【折线图】

3.3.2 新老访客对比的表格组件配置

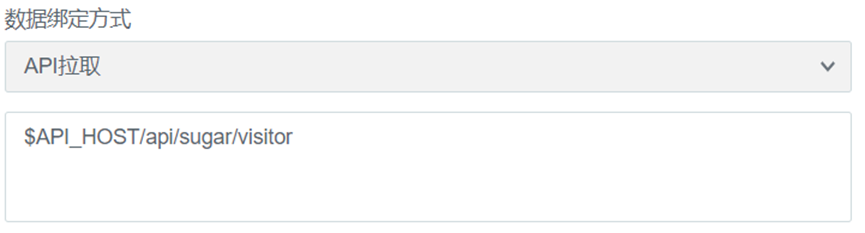

1) 修改获取数据的方式，指定访问路径

访问路径: $API_HOST/api/sugar/visitor

2) 查看返回值数据格式

{
  "status": 0,
  "data": {
    "combineNum": 1,
    "columns": [
      {
        "name": "类别",
        "id": "type"
      },
      {
        "name": "新用户",
        "id": "new"
      },
      {
        "name": "老用户",
        "id": "old"
      }
    ],
    "rows": [
      {
        "type": "用户数",
        "new": 123,
        "old": 13
      },
      {
        "type": "总访问页面",
        "new": 123,
        "old": 145
      },
      {
        "type": "跳出率",
        "new": 123,
        "old": 145
      },
      {
        "type": "平均在线时长",
        "new": 123,
        "old": 145
      },
      {
        "type": "平均访问页面数",
        "new": 23,
        "old": 145
      }
    ]
  }
}

3.3.3 分时流量显示的折线组件配置

1) 修改获取数据的方式，指定访问路径

访问路径: $API_HOST/api/sugar/hr

2) 查看返回值数据格式

{
    "status": 0,
    "data": {
        "categories": [
            "01",
            "02",
            "03",
            "04",
            "05"
        ],
        "series": [
            {
                "name": "uv",
                "data": [
                    888065,
                    892945,
                    678379,
                    733572,
                    525091
                ]
            },
            {
                "name": "pv",
                "data": [
                    563998,
                    571831,
                    622419,
                    675294,
                    708512
                ]
            },
            {
                "name": "新用户",
                "data": [
                    563998,
                    571831,
                    622419,
                    675294,
                    708512
                ]
            }
        ]
    }
}

3.3.4 本地接口测试

1) 可以生成当前日期数据，具体步骤如下

Ø 启动ZK、Kafka、Logger.sh、ClickHouse
Ø 运行BaseLogApp
Ø 运行UniqueVisitApp
Ø 运行UserJumpDetailApp
Ø 运行VisitorStatsApp
Ø 运行rt_applog目录下的jar包
Ø 查看ClickHouse中visitor_stats_2021表数据

2) 启动SpringBoot项目，根据访问地址分别用浏览器测试一下接口

Ø 新老用户流量对比
Ø 分时流量统计

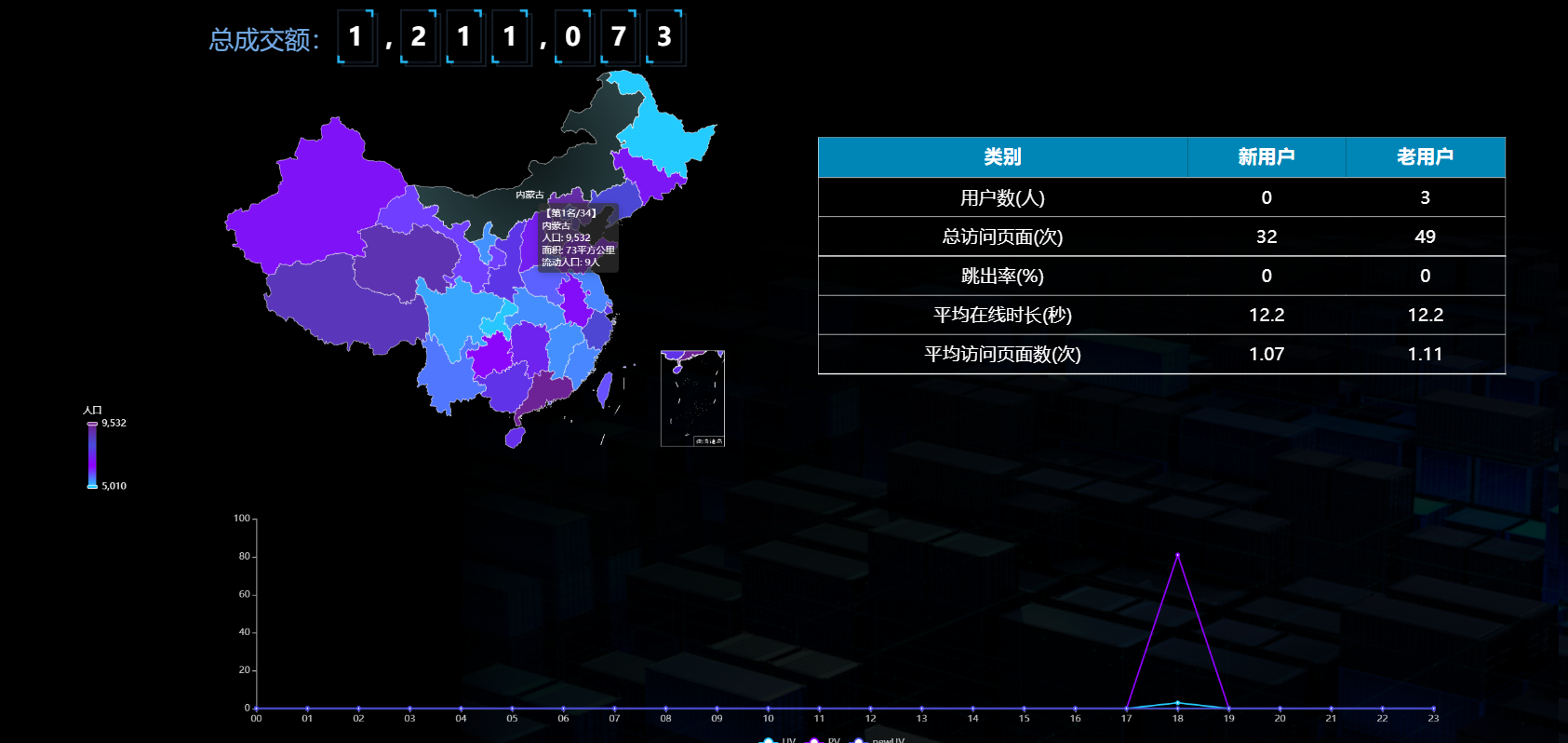

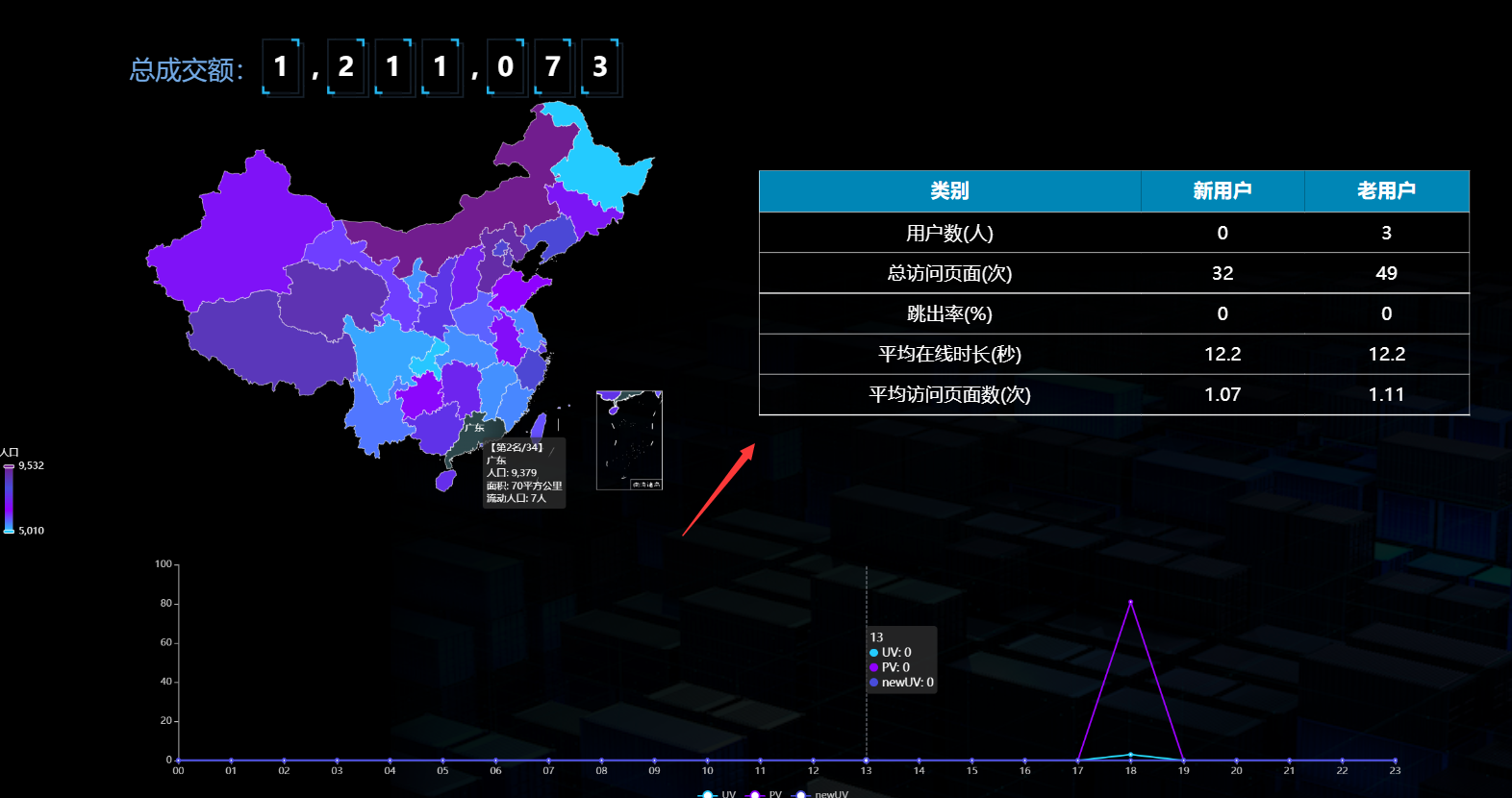

3.3.4 刷新大屏组件数据
