简介

Hystrix提供了Hystrix Dashboard来实时监控HystrixCommand方法的执行情况。 Hystrix Dashboard可以有效地反映出每个Hystrix实例的运行情况，帮助我们快速发现系统中的问题，从而采取对应措施。

Hystrix 单个实例监控

我们先通过使用Hystrix Dashboard监控单个Hystrix实例来了解下它的使用方法。

创建一个hystrix-dashboard模块

用来监控hystrix实例的执行情况。

  • 在pom.xml中添加相关依赖：
org.springframework.cloud spring-cloud-starter-netflix-eureka-client org.springframework.cloud spring-cloud-starter-netflix-hystrix-dashboard org.springframework.boot spring-boot-starter-actuator
  • 在application.yml进行配置：

server: port: 8501 spring: application: name: hystrix-dashboard eureka: client: register-with-eureka: true fetch-registry: true service-url: defaultZone: http://localhost:8001/eureka/

  • 在启动类上添加@EnableHystrixDashboard来启用监控功能：

@EnableHystrixDashboard @EnableDiscoveryClient @SpringBootApplication public class HystrixDashboardApplication { public static void main(String[] args) { SpringApplication.run(HystrixDashboardApplication.class, args); } }

启动相关服务

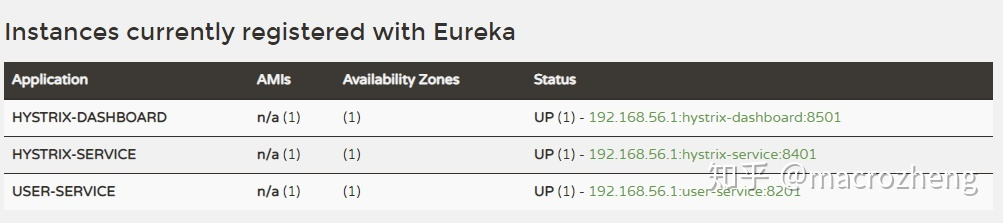

这次我们需要启动如下服务：eureka-server、user-service、hystrix-service、hystrix-dashboard，启动后注册中心显示如下。

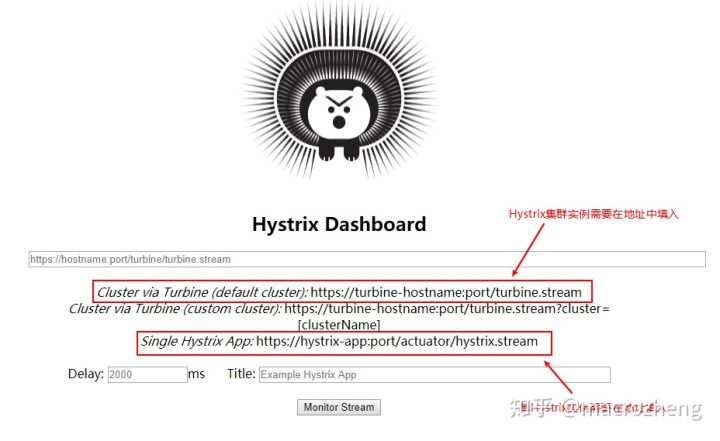

Hystrix实例监控演示

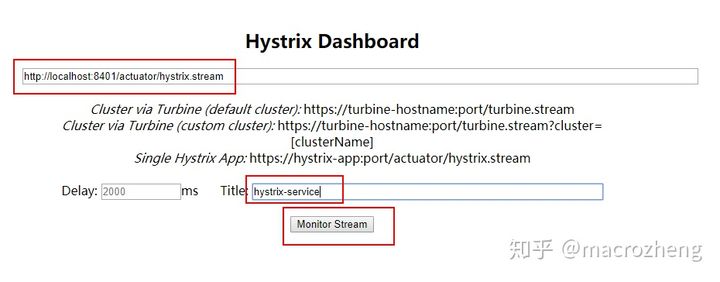

  • 填写好信息后点击监控按钮，这里我们需要注意的是，由于我们本地不支持https，所以我们的地址需要填入的是http，否则会无法获取监控信息；


  • 还有一点值得注意的是，被监控的hystrix-service服务需要开启Actuator的hystrix.stream端点，配置信息如下：

management: endpoints: web: exposure: include: ‘hystrix.stream’ #暴露hystrix监控端点

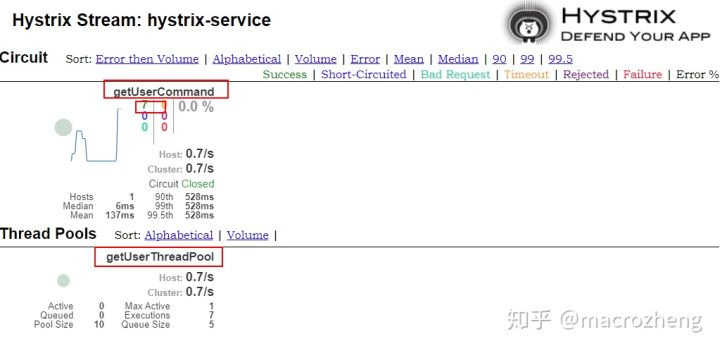

  • 可以发现曾经我们在@HystrixCommand中添加的commandKey和threadPoolKey属性都显示在上面了，并且有7次调用都成功了。

    Hystrix Dashboard 图表解读

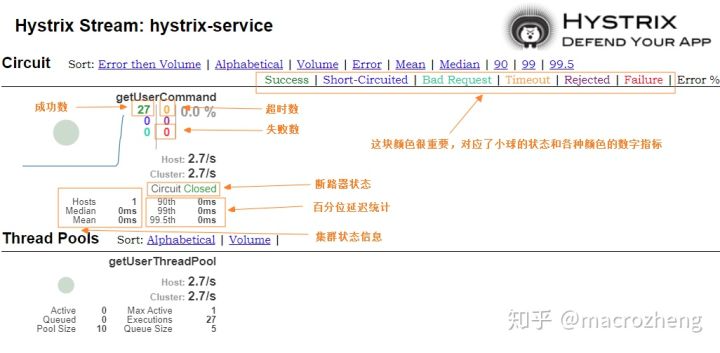

    图表解读如下，需要注意的是，小球代表该实例健康状态及流量情况，颜色越显眼，表示实例越不健康，小球越大，表示实例流量越大。曲线表示Hystrix实例的实时流量变化。


Hystrix 集群实例监控

这里我们使用Turbine来聚合hystrix-service服务的监控信息，然后我们的hystrix-dashboard服务就可以从Turbine获取聚合好的监控信息展示给我们了。

创建一个turbine-service模块

用来聚合hystrix-service的监控信息。

  • 在pom.xml中添加相关依赖：
org.springframework.cloud spring-cloud-starter-netflix-eureka-client org.springframework.cloud spring-cloud-starter-netflix-turbine org.springframework.boot spring-boot-starter-actuator
  • 在application.yml进行配置，主要是添加了Turbine相关配置：

server: port: 8601 spring: application: name: turbine-service eureka: client: register-with-eureka: true fetch-registry: true service-url: defaultZone: http://localhost:8001/eureka/ turbine: app-config: hystrix-service #指定需要收集信息的服务名称 cluster-name-expression: new String(‘default’) #指定服务所属集群 combine-host-port: true #以主机名和端口号来区分服务

  • 在启动类上添加@EnableTurbine来启用Turbine相关功能：

@EnableTurbine @EnableDiscoveryClient @SpringBootApplication public class TurbineServiceApplication { public static void main(String[] args) { SpringApplication.run(TurbineServiceApplication.class, args); } }

启动相关服务

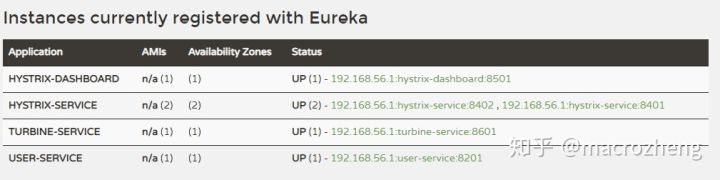

使用application-replica1.yml配置再启动一个hystrix-service服务，启动turbine-service服务，此时注册中心显示如下。


Hystrix集群监控演示

  • 访问Hystrix Dashboard：http://localhost:8501/hystrix

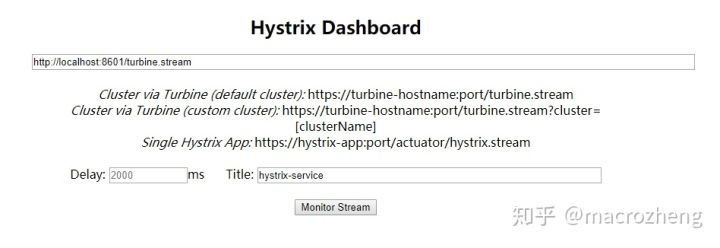

  • 添加集群监控地址，需要注意的是我们需要添加的是turbine-service的监控端点地址：

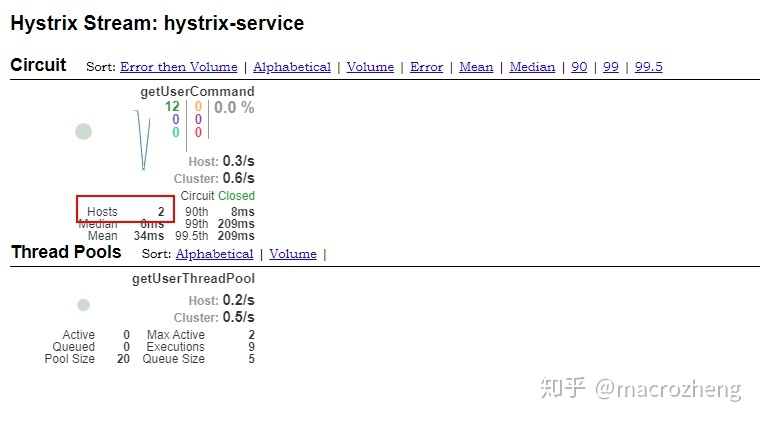

  • 可以看到我们的Hystrix实例数量变成了两个。

    使用到的模块

    springcloud-learning ├── eureka-server — eureka注册中心 ├── user-service — 提供User对象CRUD接口的服务 ├── hystrix-service — hystrix服务调用测试服务 ├── turbine-service — 聚合收集hystrix实例监控信息的服务 └── hystrix-dashboard — 展示hystrix实例监控信息的仪表盘
