一、产品概述

1.版本信息

  • 版本号：V1.0
  • 创建日期：2021年10月12日14:05:19
  • 审核人：邹利平

2.修订历史

时间 版本号 修订人 主要修订内容
2021年10月12日14:05:42 V1.0 邹利平 新建

二、文档说明

1、名词解释

术语 / 缩略词 说明
SPU
SKU SPU(Standard Product Unit) 是指标准产品单位

四、需求背景

1.产品 / 数据现状

2.用户调研

简要说明调研方法、样本情况及关键结论，点击工具栏image.png「插入链接」，在此附上详细的数据分析报告并添加在【附录】中

五、表结构设计

本文主要对商品分类、品牌管理、商品类型这三个功能的表进行解析，采用功能与表结构对照的形式。表解析只会标注一些需要理解的字段，简单字段请自行对照表注释。

商品分类

商品分类表

  1. CREATE TABLE `pms_product_category` (
  2.   `id` bigint(20) NOT NULL AUTO_INCREMENT,
  3.   `parent_id` bigint(20) DEFAULT NULL COMMENT '上机分类的编号：0表示一级分类',
  4.   `name` varchar(64) DEFAULT NULL,
  5.   `level` int(1) DEFAULT NULL COMMENT '分类级别：0->1级；1->2级',
  6.   `product_count` int(11) DEFAULT NULL,
  7.   `product_unit` varchar(64) DEFAULT NULL,
  8.   `nav_status` int(1) DEFAULT NULL COMMENT '是否显示在导航栏：0->不显示；1->显示',
  9.   `show_status` int(1) DEFAULT NULL COMMENT '显示状态：0->不显示；1->显示',
  10.   `sort` int(11) DEFAULT NULL,
  11.   `icon` varchar(255) DEFAULT NULL COMMENT '图标',
  12.   `keywords` varchar(255) DEFAULT NULL,
  13.   `description` text COMMENT '描述',
  14.   PRIMARY KEY (`id`)
  15. ) ENGINE=InnoDB AUTO_INCREMENT=53 DEFAULT CHARSET=utf8 COMMENT='产品分类';

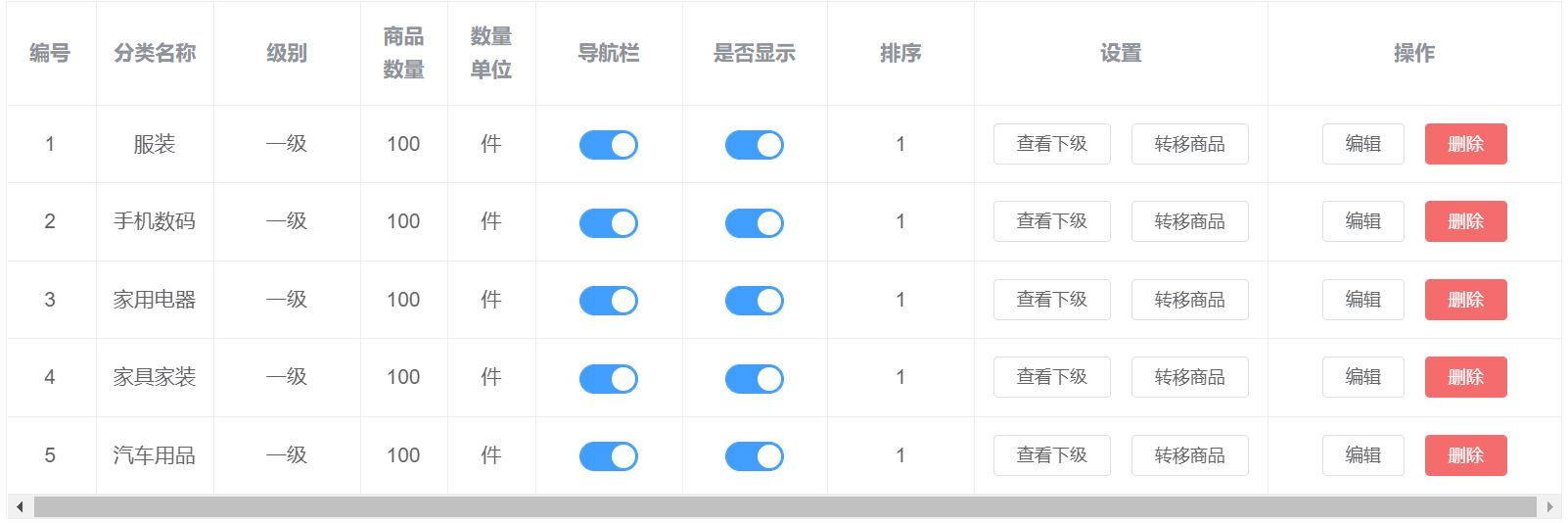

管理端展现

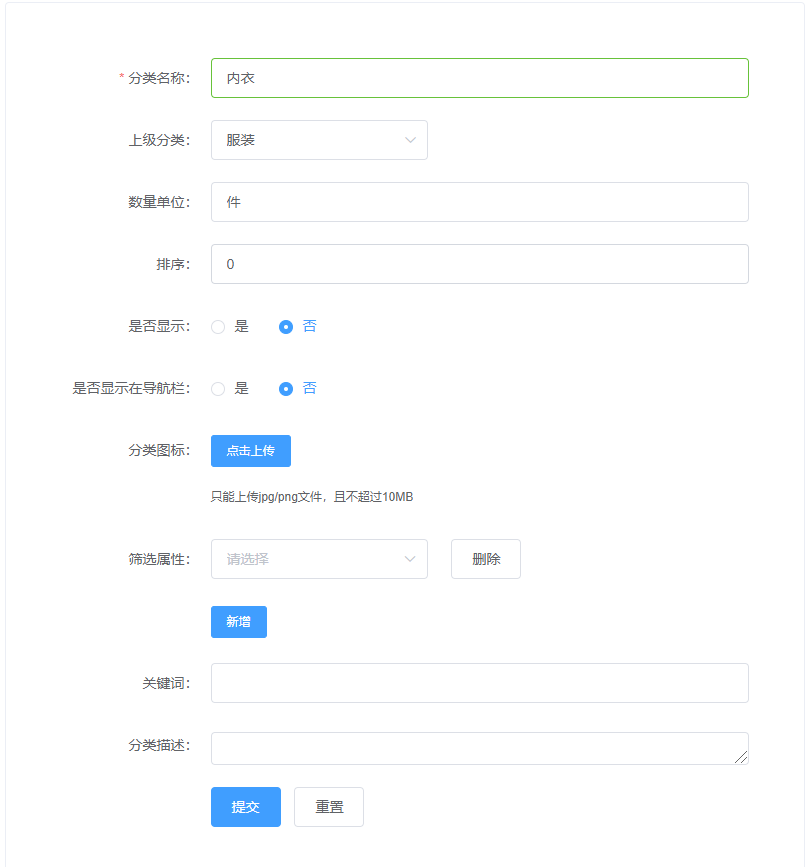

添加商品分类

1. 初始化级联下拉列表数据
2. 保存相应数据
3. 编辑状态—初始化以保存筛选属性

移动端展现

📄 PMS（商品）模块设计 - 图5

品牌管理

商品品牌表

  1. CREATE TABLE `pms_brand` (
  2.   `id` bigint(20) NOT NULL AUTO_INCREMENT,
  3.   `name` varchar(64) DEFAULT NULL,
  4.   `first_letter` varchar(8) DEFAULT NULL COMMENT '首字母',
  5.   `sort` int(11) DEFAULT NULL,
  6.   `factory_status` int(1) DEFAULT NULL COMMENT '是否为品牌制造商：0->不是；1->是',
  7.   `show_status` int(1) DEFAULT NULL,
  8.   `product_count` int(11) DEFAULT NULL COMMENT '产品数量',
  9.   `product_comment_count` int(11) DEFAULT NULL COMMENT '产品评论数量',
  10.   `logo` varchar(255) DEFAULT NULL COMMENT '品牌logo',
  11.   `big_pic` varchar(255) DEFAULT NULL COMMENT '专区大图',
  12.   `brand_story` text COMMENT '品牌故事',
  13.   PRIMARY KEY (`id`)
  14. ) ENGINE=InnoDB AUTO_INCREMENT=59 DEFAULT CHARSET=utf8 COMMENT='品牌表';

opy to clipboardErrorCopied

管理端展现

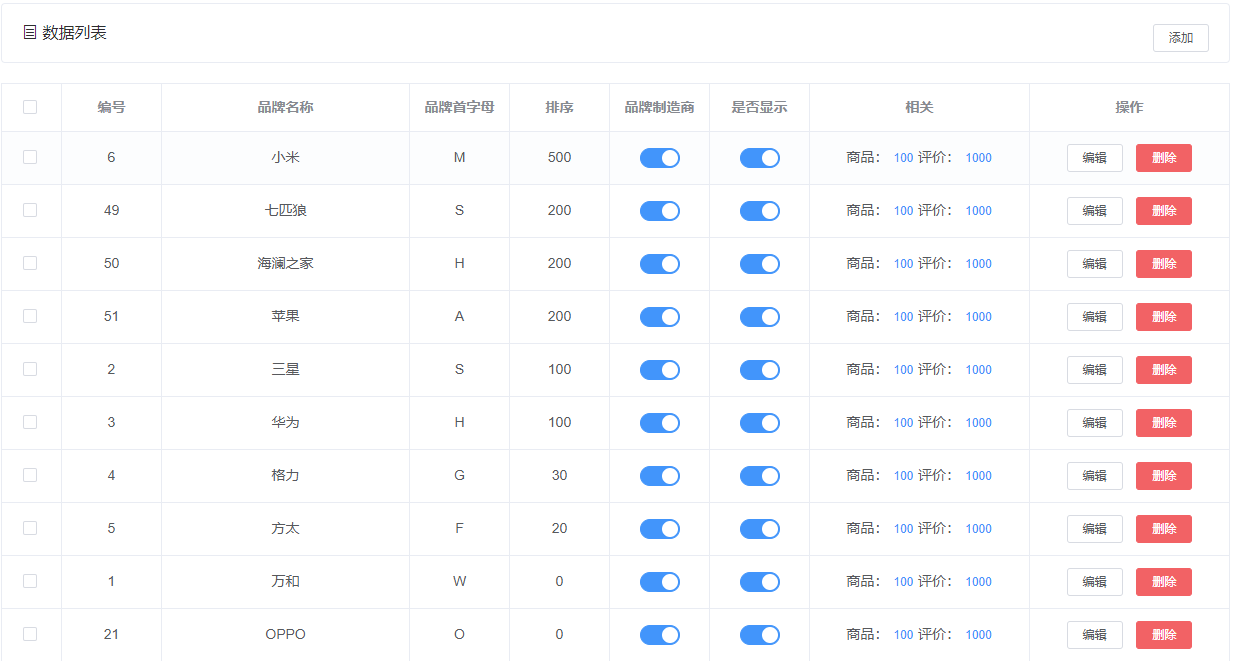

  • 品牌列表 📄 PMS（商品）模块设计 - 图6
  • 添加品牌 📄 PMS（商品）模块设计 - 图7

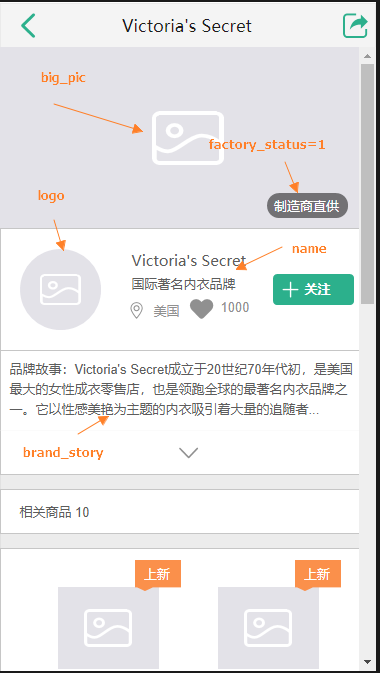

    移动端展现

    📄 PMS（商品）模块设计 - 图8

    商品类型

    商品类型即商品属性，主要是指商品的规格和参数，规格用于用户购买商品时选择，参数用于标示商品属性及搜索时筛选。

相关表结构

商品属性分类表

  1. CREATE TABLE `pms_product_attribute_category` (
  2.   `id` bigint(20) NOT NULL AUTO_INCREMENT,
  3.   `name` varchar(64) DEFAULT NULL,
  4.   `attribute_count` int(11) DEFAULT '0' COMMENT '属性数量',
  5.   `param_count` int(11) DEFAULT '0' COMMENT '参数数量',
  6.   PRIMARY KEY (`id`)
  7. ) ENGINE=InnoDB AUTO_INCREMENT=11 DEFAULT CHARSET=utf8 COMMENT='产品属性分类表';

opy to clipboardErrorCopied

商品属性表

type 字段用于控制其是规格还是参数

  1. CREATE TABLE `pms_product_attribute` (
  2.   `id` bigint(20) NOT NULL AUTO_INCREMENT,
  3.   `product_attribute_category_id` bigint(20) DEFAULT NULL,
  4.   `name` varchar(64) DEFAULT NULL,
  5.   `select_type` int(1) DEFAULT NULL COMMENT '属性选择类型：0->唯一；1->单选；2->多选',
  6.   `input_type` int(1) DEFAULT NULL COMMENT '属性录入方式：0->手工录入；1->从列表中选取',
  7.   `input_list` varchar(255) DEFAULT NULL COMMENT '可选值列表，以逗号隔开',
  8.   `sort` int(11) DEFAULT NULL COMMENT '排序字段：最高的可以单独上传图片',
  9.   `filter_type` int(1) DEFAULT NULL COMMENT '分类筛选样式：1->普通；1->颜色',
  10.   `search_type` int(1) DEFAULT NULL COMMENT '检索类型；0->不需要进行检索；1->关键字检索；2->范围检索',
  11.   `related_status` int(1) DEFAULT NULL COMMENT '相同属性产品是否关联；0->不关联；1->关联',
  12.   `hand_add_status` int(1) DEFAULT NULL COMMENT '是否支持手动新增；0->不支持；1->支持',
  13.   `type` int(1) DEFAULT NULL COMMENT '属性的类型；0->规格；1->参数',
  14.   PRIMARY KEY (`id`)
  15. ) ENGINE=InnoDB AUTO_INCREMENT=49 DEFAULT CHARSET=utf8 COMMENT='商品属性参数表';

opy to clipboardErrorCopied

商品属性值表

如果对应的参数是规格且规格支持手动添加，那么该表用于存储手动新增的值；如果对应的商品属性是参数，那么该表用于存储参数的值。

  1. CREATE TABLE `pms_product_attribute_value` (
  2.   `id` bigint(20) NOT NULL AUTO_INCREMENT,
  3.   `product_id` bigint(20) DEFAULT NULL,
  4.   `product_attribute_id` bigint(20) DEFAULT NULL,
  5.   `value` varchar(64) DEFAULT NULL COMMENT '手动添加规格或参数的值，参数单值，规格有多个时以逗号隔开',
  6.   PRIMARY KEY (`id`)
  7. ) ENGINE=InnoDB AUTO_INCREMENT=228 DEFAULT CHARSET=utf8 COMMENT='存储产品参数信息的表';

to clipboardErrorCopied

商品分类和属性的关系表

用于选中分类后搜索时生成筛选属性。

  1. create table pms_product_category_attribute_relation (
  2.   id                   bigint not null auto_increment,
  3.   product_category_id  bigint comment '商品分类id',
  4.   product_attribute_id bigint comment '商品属性id',
  5.   primary key (id)
  6. );

opy to clipboardErrorCopied

管理端展现

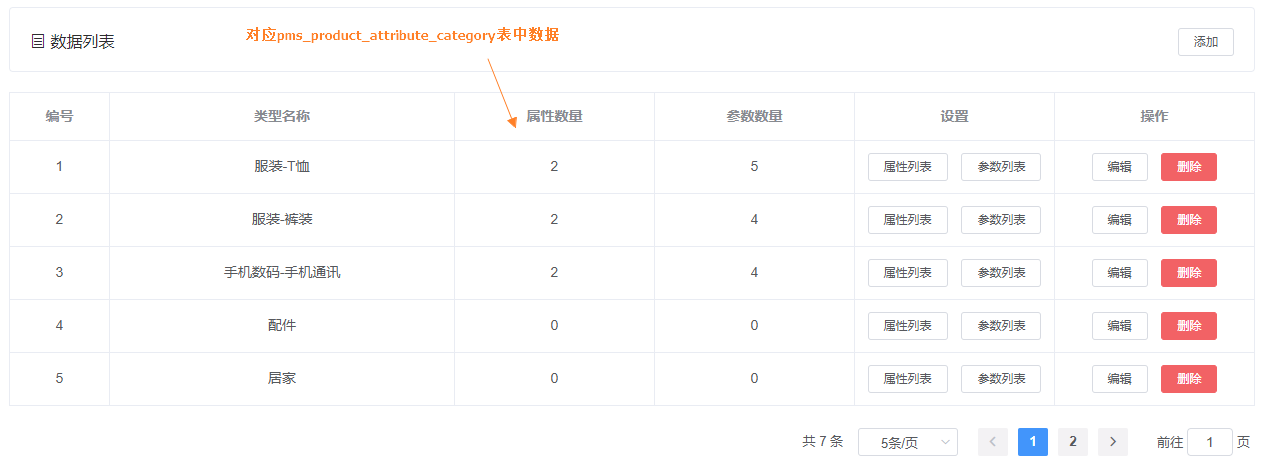

  • 商品属性分类列表 📄 PMS（商品）模块设计 - 图9

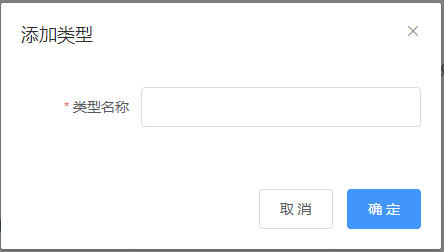

  • 添加商品属性分类
    📄 PMS（商品）模块设计 - 图10

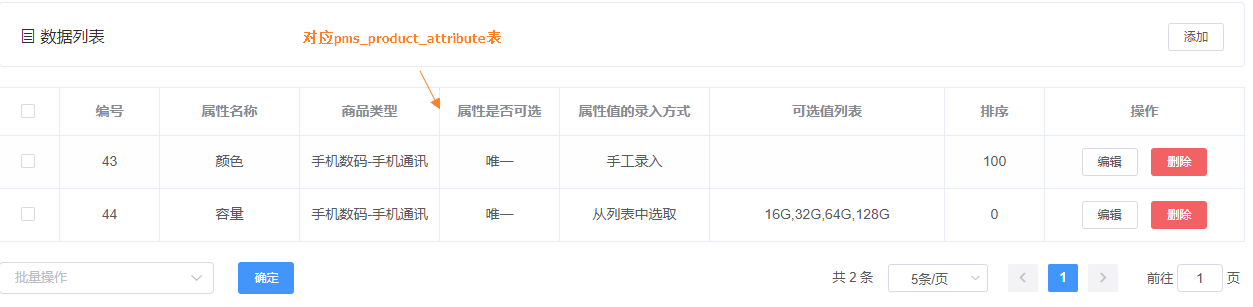

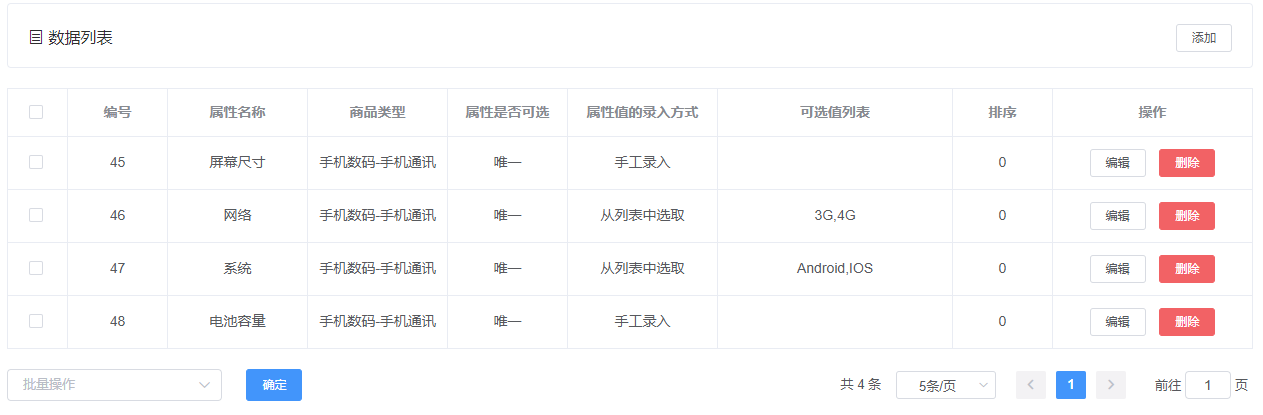

  • 商品规格列表 📄 PMS（商品）模块设计 - 图11
  • 商品参数列表 📄 PMS（商品）模块设计 - 图12

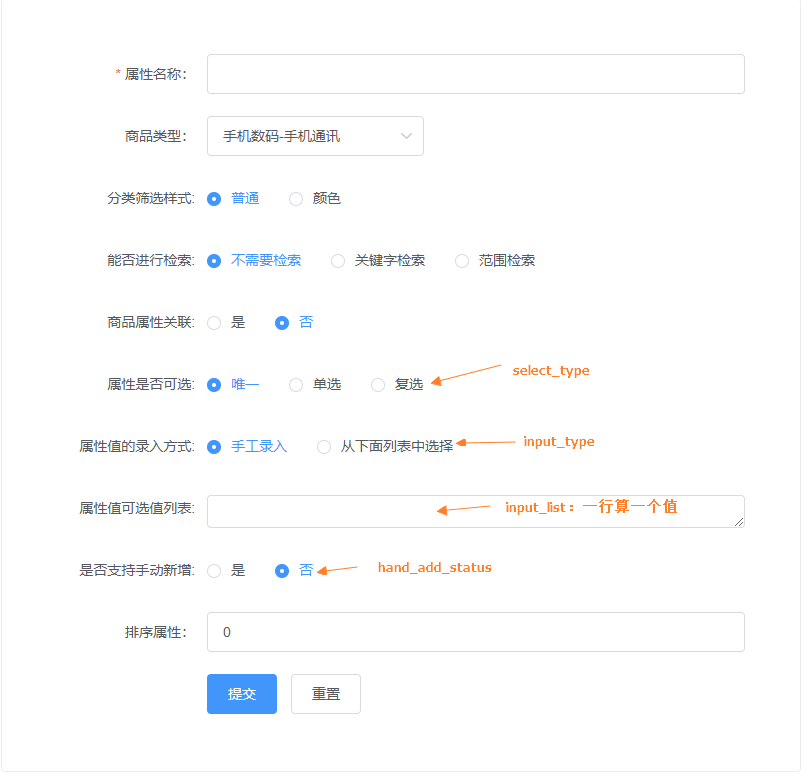

  • 添加商品属性 📄 PMS（商品）模块设计 - 图13

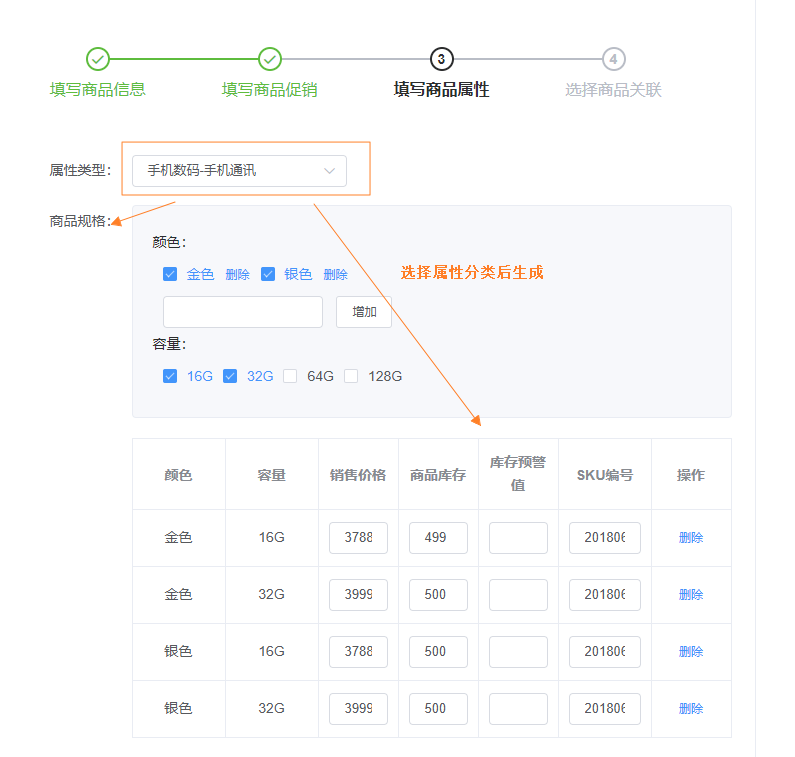

  • 添加商品时，选中商品属性分类，就会显示该分类的属性，用于生成sku 📄 PMS（商品）模块设计 - 图14

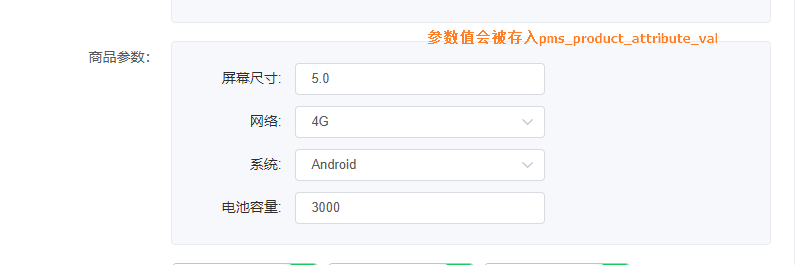

  • 添加商品时，选中商品属性分类，会显示该分类的参数用于录入 📄 PMS（商品）模块设计 - 图15

    移动端展现

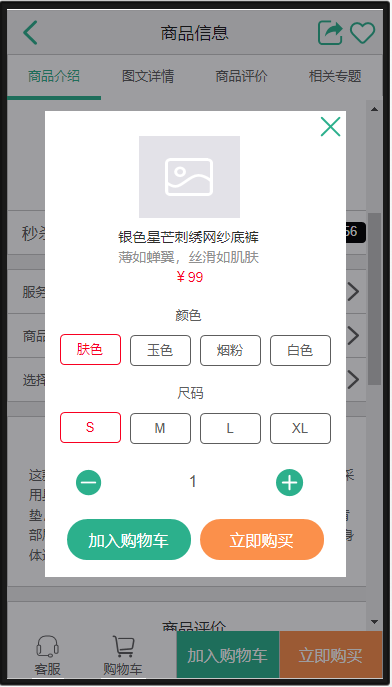

  • 选择商品规格
    📄 PMS（商品）模块设计 - 图16

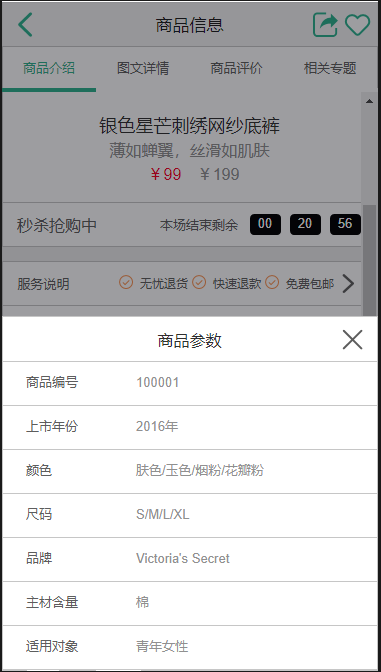

  • 查看商品参数
    📄 PMS（商品）模块设计 - 图17

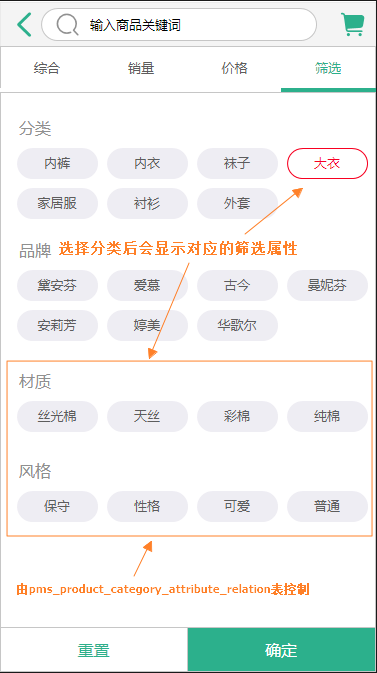

  • 搜索商品时用于选择分类后的筛选
    📄 PMS（商品）模块设计 - 图18

    编辑商品

    相关表结构

    商品表

商品信息主要包括四部分：商品的基本信息、商品的促销信息、商品的属性信息、商品的关联，商品表是整个商品的基本信息部分。


  1. create table pms_product
  2. (
  3.    id                   bigint not null auto_increment,
  4.    brand_id             bigint comment '品牌id',
  5.    product_category_id  bigint comment '品牌分类id',
  6.    feight_template_id   bigint comment '运费模版id',
  7.    product_attribute_category_id bigint comment '品牌属性分类id',
  8.    name                 varchar(64) not null comment '商品名称',
  9.    pic                  varchar(255) comment '图片',
  10.    product_sn           varchar(64) not null comment '货号',
  11.    delete_status        int(1) comment '删除状态：0->未删除；1->已删除',
  12.    publish_status       int(1) comment '上架状态：0->下架；1->上架',
  13.    new_status           int(1) comment '新品状态:0->不是新品；1->新品',
  14.    recommand_status     int(1) comment '推荐状态；0->不推荐；1->推荐',
  15.    verify_status        int(1) comment '审核状态：0->未审核；1->审核通过',
  16.    sort                 int comment '排序',
  17.    sale                 int comment '销量',
  18.    price                decimal(10,2) comment '价格',
  19.    promotion_price      decimal(10,2) comment '促销价格',
  20.    gift_growth          int default 0 comment '赠送的成长值',
  21.    gift_point           int default 0 comment '赠送的积分',
  22.    use_point_limit      int comment '限制使用的积分数',
  23.    sub_title            varchar(255) comment '副标题',
  24.    description          text comment '商品描述',
  25.    original_price       decimal(10,2) comment '市场价',
  26.    stock                int comment '库存',
  27.    low_stock            int comment '库存预警值',
  28.    unit                 varchar(16) comment '单位',
  29.    weight               decimal(10,2) comment '商品重量，默认为克',
  30.    preview_status       int(1) comment '是否为预告商品：0->不是；1->是',
  31.    service_ids          varchar(64) comment '以逗号分割的产品服务：1->无忧退货；2->快速退款；3->免费包邮',
  32.    keywords             varchar(255) comment '关键字',
  33.    note                 varchar(255) comment '备注',
  34.    album_pics           varchar(255) comment '画册图片，连产品图片限制为5张，以逗号分割',
  35.    detail_title         varchar(255) comment '详情标题',
  36.    detail_desc          text comment '详情描述',
  37.    detail_html          text comment '产品详情网页内容',
  38.    detail_mobile_html   text comment '移动端网页详情',
  39.    promotion_start_time datetime comment '促销开始时间',
  40.    promotion_end_time   datetime comment '促销结束时间',
  41.    promotion_per_limit  int comment '活动限购数量',
  42.    promotion_type       int(1) comment '促销类型：0->没有促销使用原价;1->使用促销价；2->使用会员价；3->使用阶梯价格；4->使用满减价格；5->限时购',
  43.    product_category_name varchar(255) comment '产品分类名称',
  44.    brand_name           varchar(255) comment '品牌名称',
  45.    primary key (id)
  46. );

商品SKU表

SKU(Stock Keeping Unit)是指库存量单位，SPU(Standard Product Unit)是指标准产品单位。举个例子：iphone xs是一个SPU，而iphone xs 公开版 64G 银色是一个SKU。

  1. create table pms_sku_stock
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    sku_code             varchar(64) not null comment 'sku编码',
  6.    price                decimal(10,2) comment '价格',
  7.    stock                int default 0 comment '库存',
  8.    low_stock            int comment '预警库存',
  9.    sp_data              varchar(1000) comment '商品销售属性，json格式',
  10.    pic                  varchar(255) comment '展示图片',
  11.    sale                 int comment '销量',
  12.    promotion_price      decimal(10,2) comment '单品促销价格',
  13.    lock_stock           int default 0 comment '锁定库存',
  14.    primary key (id)
  15. );

opy to clipboardErrorCopied

商品阶梯价格表

商品优惠相关表，购买同商品满足一定数量后，可以使用打折价格进行购买。如：买两件商品可以打八折。

  1. create table pms_product_ladder
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    count                int comment '满足的商品数量',
  6.    discount             decimal(10,2) comment '折扣',
  7.    price                decimal(10,2) comment '折后价格',
  8.    primary key (id)
  9. );

to clipboardErrorCopied

商品满减表

商品优惠相关表，购买同商品满足一定金额后，可以减免一定金额。如：买满1000减100元。


  1. create table pms_product_full_reduction
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    full_price           decimal(10,2) comment '商品满足金额',
  6.    reduce_price         decimal(10,2) comment '商品减少金额',
  7.    primary key (id)
  8. );

py to clipboardErrorCopied

商品会员价格表

根据不同会员等级，可以以不同的会员价格购买。此处设计有缺陷，可以做成不同会员等级可以减免多少元或者按多少折扣进行购买。

  1. create table pms_member_price
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    member_level_id      bigint comment '会员等级id',
  6.    member_price         decimal(10,2) comment '会员价格',
  7.    member_level_name    varchar(100) comment '会员等级名称',
  8.    primary key (id)
  9. );

py to clipboardErrorCopied

管理端展现

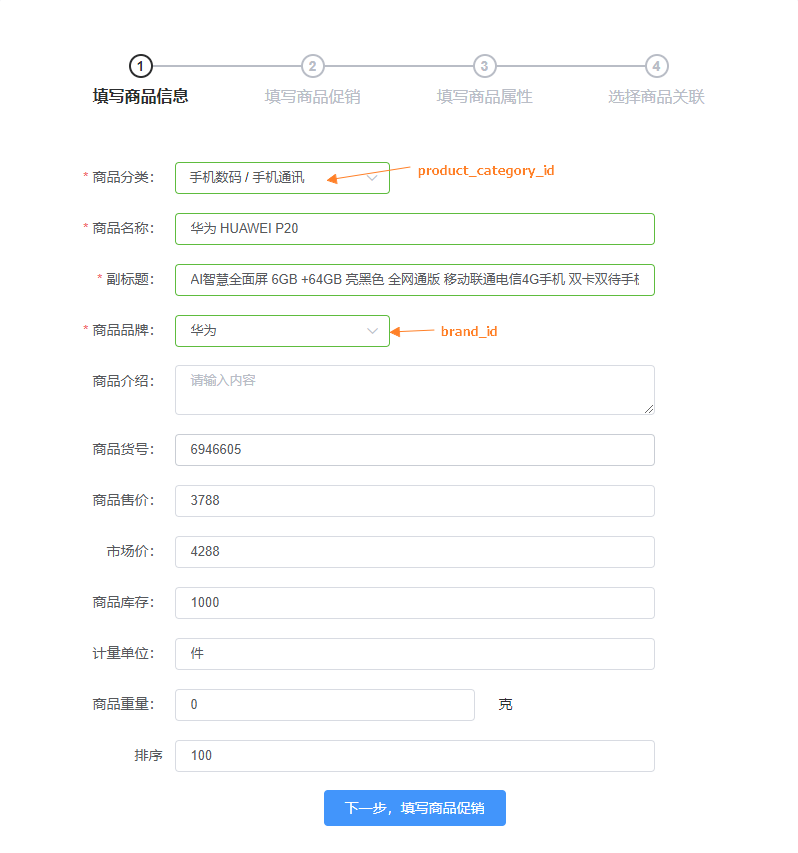

填写商品信息

📄 PMS（商品）模块设计 - 图19

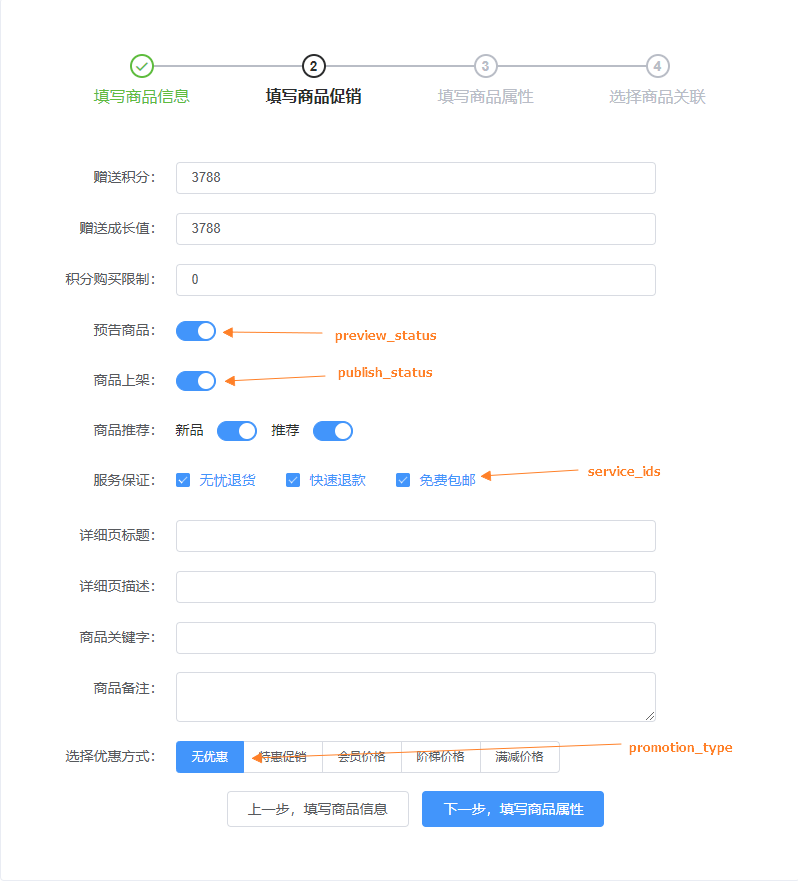

填写商品促销

📄 PMS（商品）模块设计 - 图20

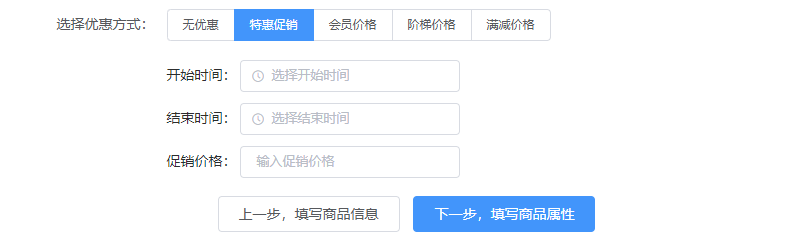

特惠促销

📄 PMS（商品）模块设计 - 图21

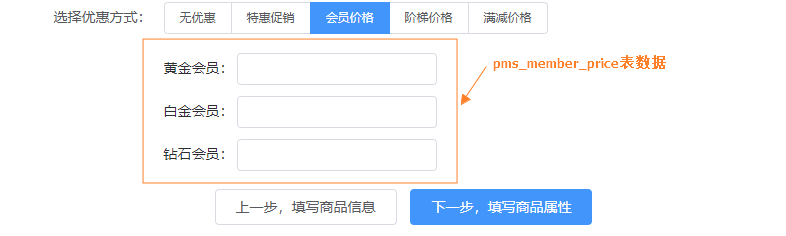

会员价格

📄 PMS（商品）模块设计 - 图22

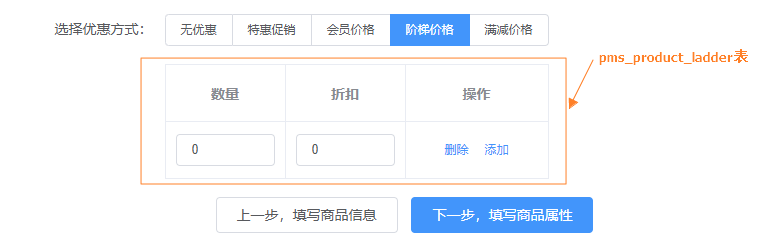

阶梯价格

📄 PMS（商品）模块设计 - 图23

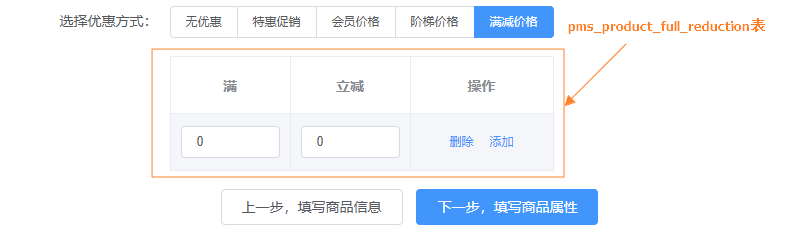

满减价格

📄 PMS（商品）模块设计 - 图24

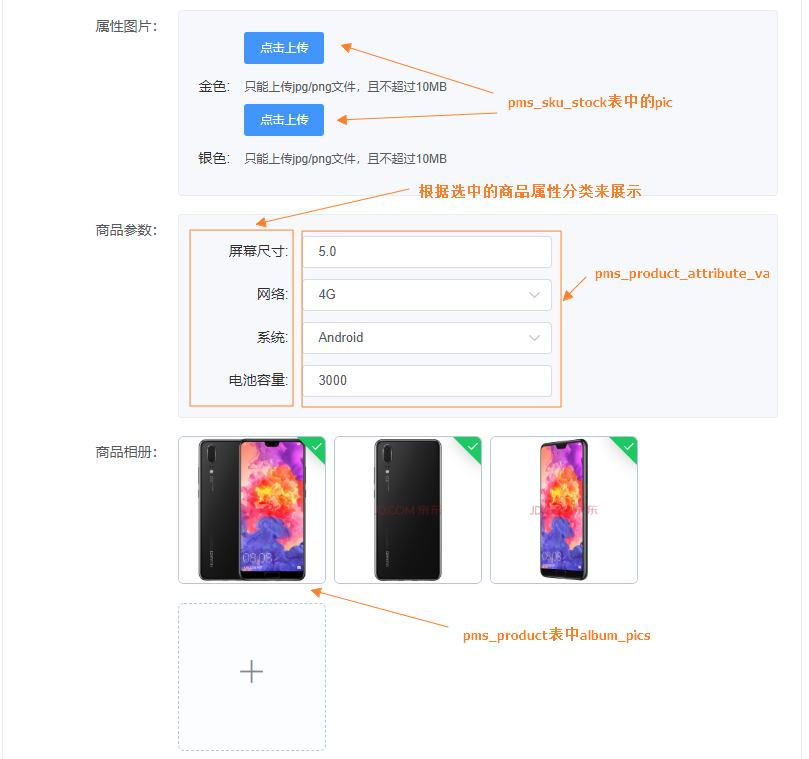

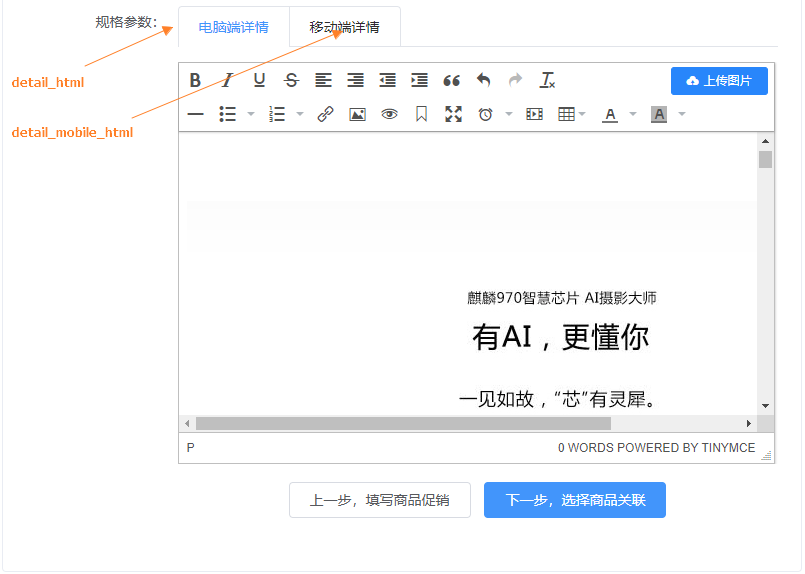

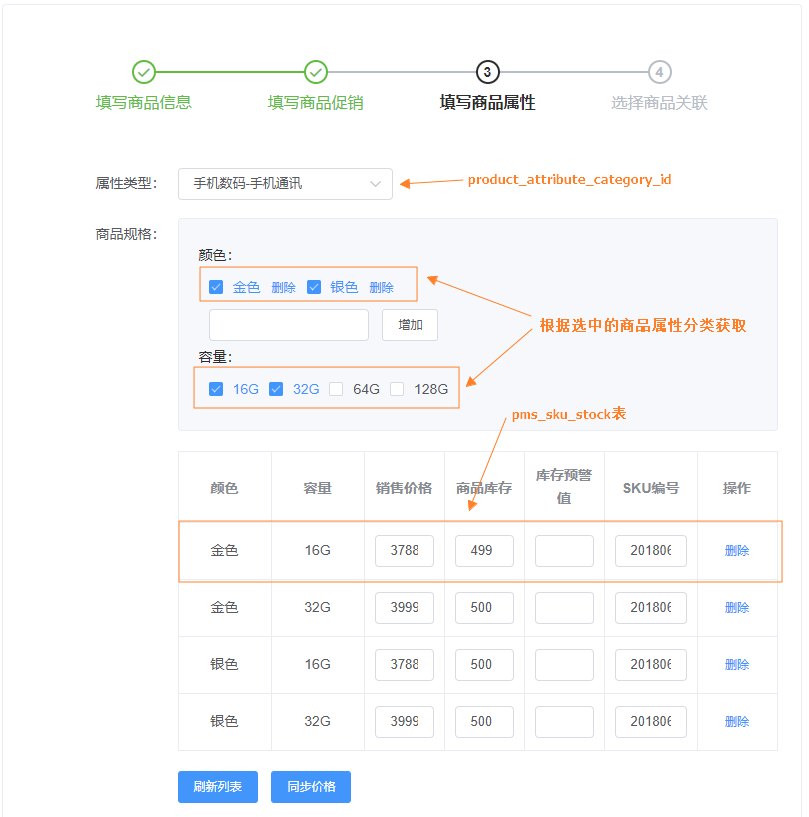

填写商品属性

📄 PMS（商品）模块设计 - 图25 📄 PMS（商品）模块设计 - 图26 📄 PMS（商品）模块设计 - 图27

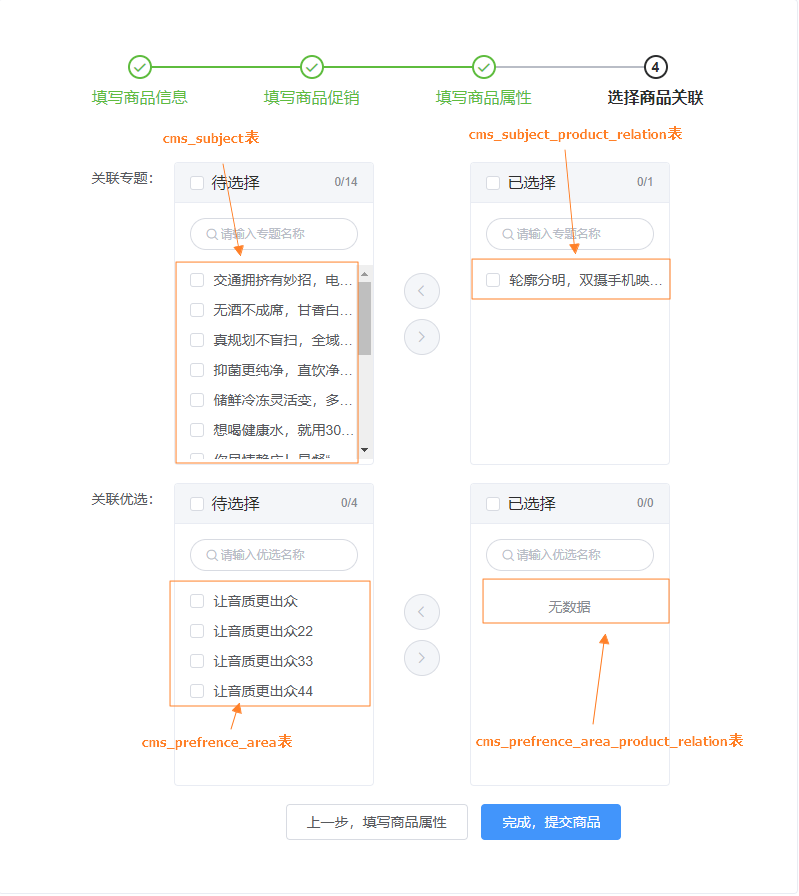

选择商品关联

📄 PMS（商品）模块设计 - 图28

移动端展现

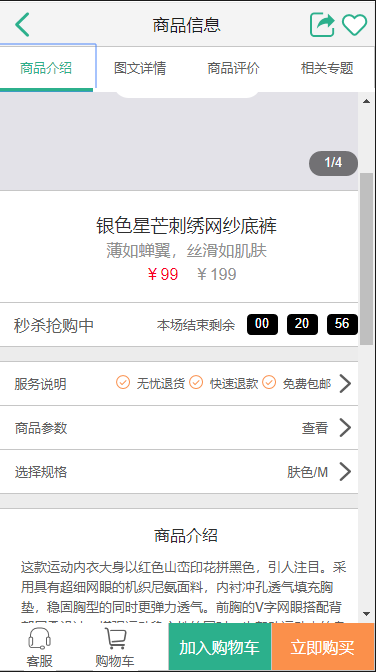

商品介绍

📄 PMS（商品）模块设计 - 图29

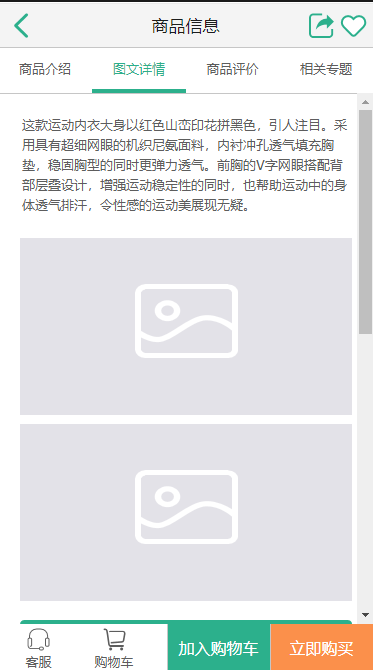

图文详情

📄 PMS（商品）模块设计 - 图30

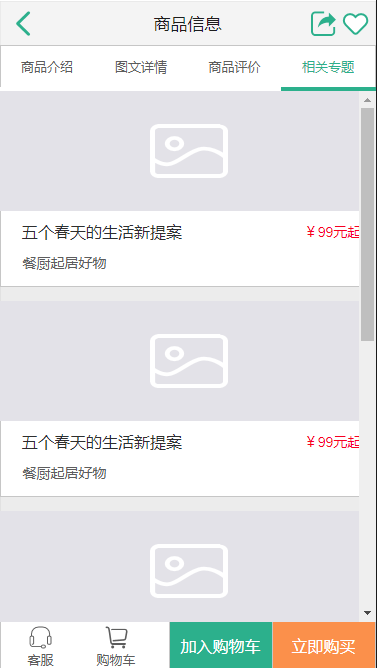

相关专题

📄 PMS（商品）模块设计 - 图31

商品评价及回复

相关表结构

商品评价表

  1. create table pms_comment
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    member_nick_name     varchar(255) comment '会员昵称',
  6.    product_name         varchar(255) comment '商品名称',
  7.    star                 int(3) comment '评价星数：0->5',
  8.    member_ip            varchar(64) comment '评价的ip',
  9.    create_time          datetime comment '创建时间',
  10.    show_status          int(1) comment '是否显示',
  11.    product_attribute    varchar(255) comment '购买时的商品属性',
  12.    collect_couont       int comment '收藏数',
  13.    read_count           int comment '阅读数',
  14.    content              text comment '内容',
  15.    pics                 varchar(1000) comment '上传图片地址，以逗号隔开',
  16.    member_icon          varchar(255) comment '评论用户头像',
  17.    replay_count         int comment '回复数',
  18.    primary key (id)
  19. );

py to clipboardErrorCopied

产品评价回复表

  1. create table pms_comment_replay
  2. (
  3.    id                   bigint not null auto_increment,
  4.    comment_id           bigint comment '评论id',
  5.    member_nick_name     varchar(255) comment '会员昵称',
  6.    member_icon          varchar(255) comment '会员头像',
  7.    content              varchar(1000) comment '内容',
  8.    create_time          datetime comment '创建时间',
  9.    type                 int(1) comment '评论人员类型；0->会员；1->管理员',
  10.    primary key (id)
  11. );

py to clipboardErrorCopied

移动端展现

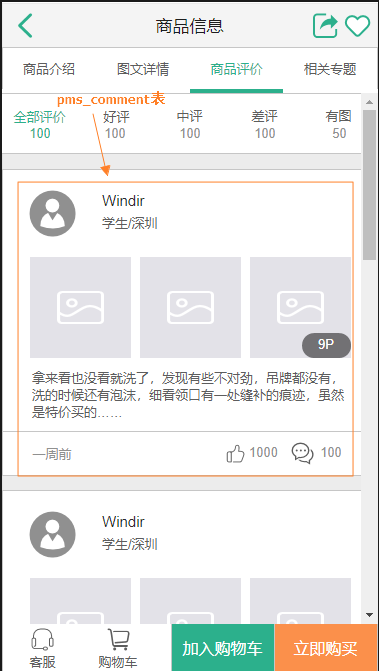

商品评价列表

📄 PMS（商品）模块设计 - 图32

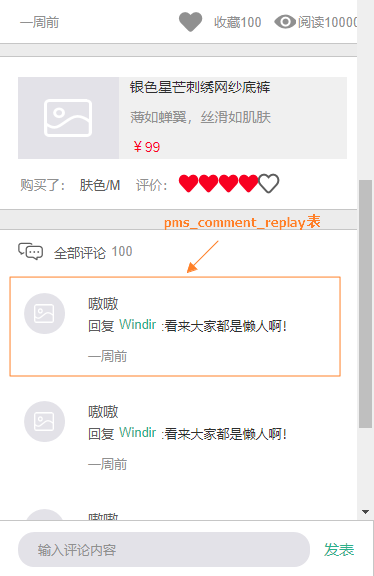

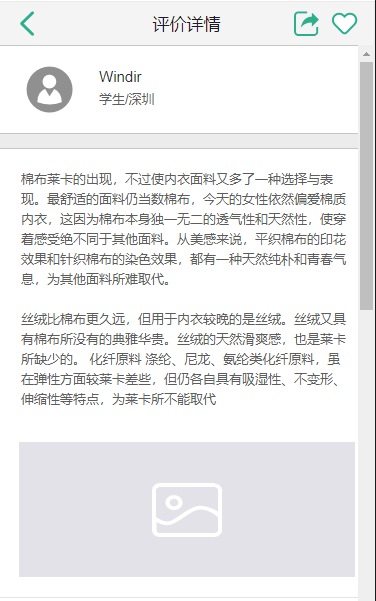

商品评价详情

📄 PMS（商品）模块设计 - 图33

商品回复列表

📄 PMS（商品）模块设计 - 图34

商品审核及操作记录

相关表结构

商品审核记录表

用于记录商品审核记录

  1. create table pms_product_vertify_record
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    create_time          datetime comment '创建时间',
  6.    vertify_man          varchar(64) comment '审核人',
  7.    status               int(1) comment '审核后的状态：0->未通过；2->已通过',
  8.    detail               varchar(255) comment '反馈详情',
  9.    primary key (id)
  10. );

py to clipboardErrorCopied

商品操作记录表

用于记录商品操作记录

  1. create table pms_product_operate_log
  2. (
  3.    id                   bigint not null auto_increment,
  4.    product_id           bigint comment '商品id',
  5.    price_old            decimal(10,2) comment '改变前价格',
  6.    price_new            decimal(10,2) comment '改变后价格',
  7.    sale_price_old       decimal(10,2) comment '改变前优惠价',
  8.    sale_price_new       decimal(10,2) comment '改变后优惠价',
  9.    gift_point_old       int comment '改变前积分',
  10.    gift_point_new       int comment '改变后积分',
  11.    use_point_limit_old  int comment '改变前积分使用限制',
  12.    use_point_limit_new  int comment '改变后积分使用限制',
  13.    operate_man          varchar(64) comment '操作人',
  14.    create_time          datetime comment '创建时间',
  15.    primary key (id)
  16. );

py to clipboardErrorCopied

六、功能详细说明

1.产品流程图

鼠标点击左上角image.png，点击画板选择流程图，即可进入流程图创作你的产品流程图

📄 PMS（商品）模块设计 - 图36

2.交互原型图

鼠标点击左上角image.png，点击“引入第三方服务”中的“Figma 设计图”，粘贴Figma链接， 在文档中嵌入网页书签，展示设计原型

3.功能说明

序号 模块 功能 功能详细说明 交互图
1 资料编辑
- 更换头像
.

七、非功能需求

可以列举性能需求、系统需求、运营需求、安全需求、财务需求、法务需求、统计需求、使用帮助等…
