一、逻辑存储模型

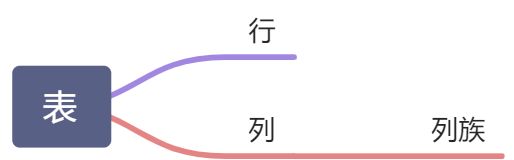

Hbase以表的形式存储数据，表由行和列组成。列划分为若干个列族。 Hbase架构详解 - 图1

  • RowKey

Hbase使用Rowkey来唯一的区分某一行的数据。

  • 列族

Hbase通过列族划分数据的存储，列族下面可以包含任意多的列，实现灵活的数据存取。

Hbase的列族不是越多越好，官方推荐的是列族最好小于或者等于3。我们使用的场景一般是1个列族。

  • 时间戳

TimeStamp对Hbase来说至关重要，因为它是实现Hbase多版本的关键。

在Hbase中使用不同的timestame来标识相同rowkey行对应的不通版本的数据。

  • Cell

HBase 中通过 rowkey 和 columns 确定的为一个存储单元称为 cell。每个 cell 都保存着同一份数据的多个版本。版本通过时间戳来索引。

  • Cell 是由 {row key,column(=< family> + < label>),version}唯一确定的 单元。
  • Cell 中的数据是没有类型的，全部是字节码形式存储。

二、物理存储模型

转载自：HBASE物理存储模型

  1. Table中的所有行都按照row key的字典序排列。
  2. Table 在行的方向上分割为多个Hregion。


  1. region按大小分割的，每个表一开始只有一个region，随着数据不断插入表，region不断增大，当增大到一个阀值的时候，Hregion就会等分会两个新的Hregion。当table中的行不断增多，就会有越来越多的Hregion。

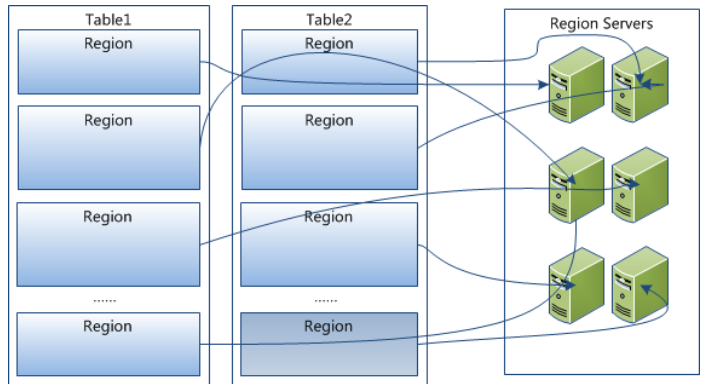

  1. Hregion是Hbase中分布式存储和负载均衡的最小单元。最小单元就表示不同的Hregion可以分布在不同的HRegion server上。但一个Hregion是不会拆分到多个server上。


  1. HRegion虽然是分布式存储的最小单元，但并不是存储的最小单元。

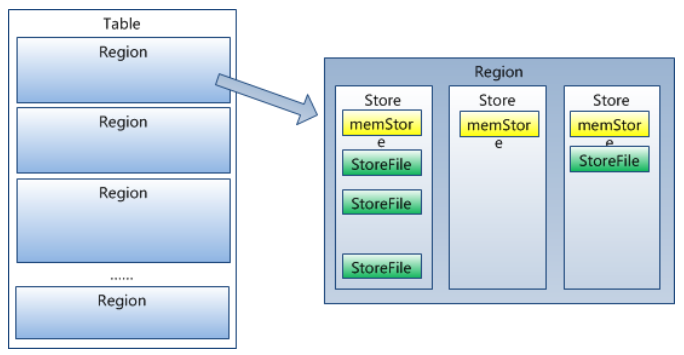

    事实上，HRegion由一个或者多个Store组成，每个store保存一个columns family。 每个Strore又由一个memStore和0至多个StoreFile组成。 如图： image.png StoreFile以HFile格式保存在HDFS上

HFile的格式为：

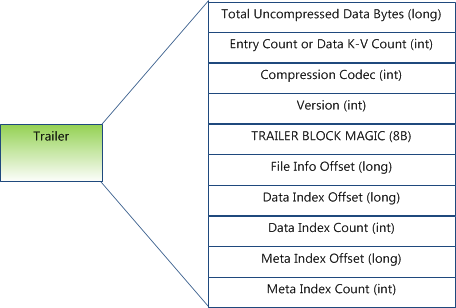

Trailer部分的格式:
HFile分为六个部分：

  • Data Block 段–保存表中的数据，这部分可以被压缩。
  • Meta Block 段 (可选的)–保存用户自定义的kv对，可以被压缩。
  • File Info 段–Hfile的元信息，不被压缩，用户也可以在这一部分添加自己的元信息。
  • Data Block Index 段–Data Block的索引。每条索引的key是被索引的block的第一条记录的key。
  • Meta Block Index段 (可选的)–Meta Block的索引。

Trailer–这一段是定长的。保存了每一段的偏移量，读取一个HFile时，会首先读取Trailer，Trailer保存了每个段的起始位置(段的Magic Number用来做安全check)，然后，DataBlock Index会被读取到内存中，这样，当检索某个key时，不需要扫描整个HFile，而只需从内存中找到key所在的block，通过一次磁盘io将整个 block读取到内存中，再找到需要的key。DataBlock Index采用LRU机制淘汰。

HFile的Data Block，Meta Block通常采用压缩方式存储，压缩之后可以大大减少网络IO和磁盘IO，随之而来的开销当然是需要花费cpu进行压缩和解压缩。 目标Hfile的压缩支持两种方式：Gzip，Lzo。

HLog(WAL log)

WAL 意为Write ahead log，类似mysql中的binlog,用来做灾难恢复使用，Hlog记录数据的所有变更,一旦数据修改，就可以从log中进行恢复。

http://en.wikipedia.org/wiki/Write-ahead_logging

每个Region Server维护一个Hlog,而不是每个Region一个。这样不同region(来自不同table)的日志会混在一起，这样做的目的是不断追加单个文件相对于同时写多个文件而言，可以减少磁盘寻址次数，因此可以提高对table的写性能。带来的麻烦是，如果一台region server下线，为了恢复其上的region，需要将region server上的log进行拆分，然后分发到其它region server上进行恢复。
HLog文件就是一个普通的Hadoop Sequence File，Sequence File 的Key是HLogKey对象，HLogKey中记录了写入数据的归属信息，除了table和region名字外，同时还包括 sequence number和timestamp，timestamp是”写入时间”，sequence number的起始值为0，或者是最近一次存入文件系统中sequence number。HLog Sequece File的Value是HBase的KeyValue对象，即对应HFile中的KeyValue，可参见上文描述。

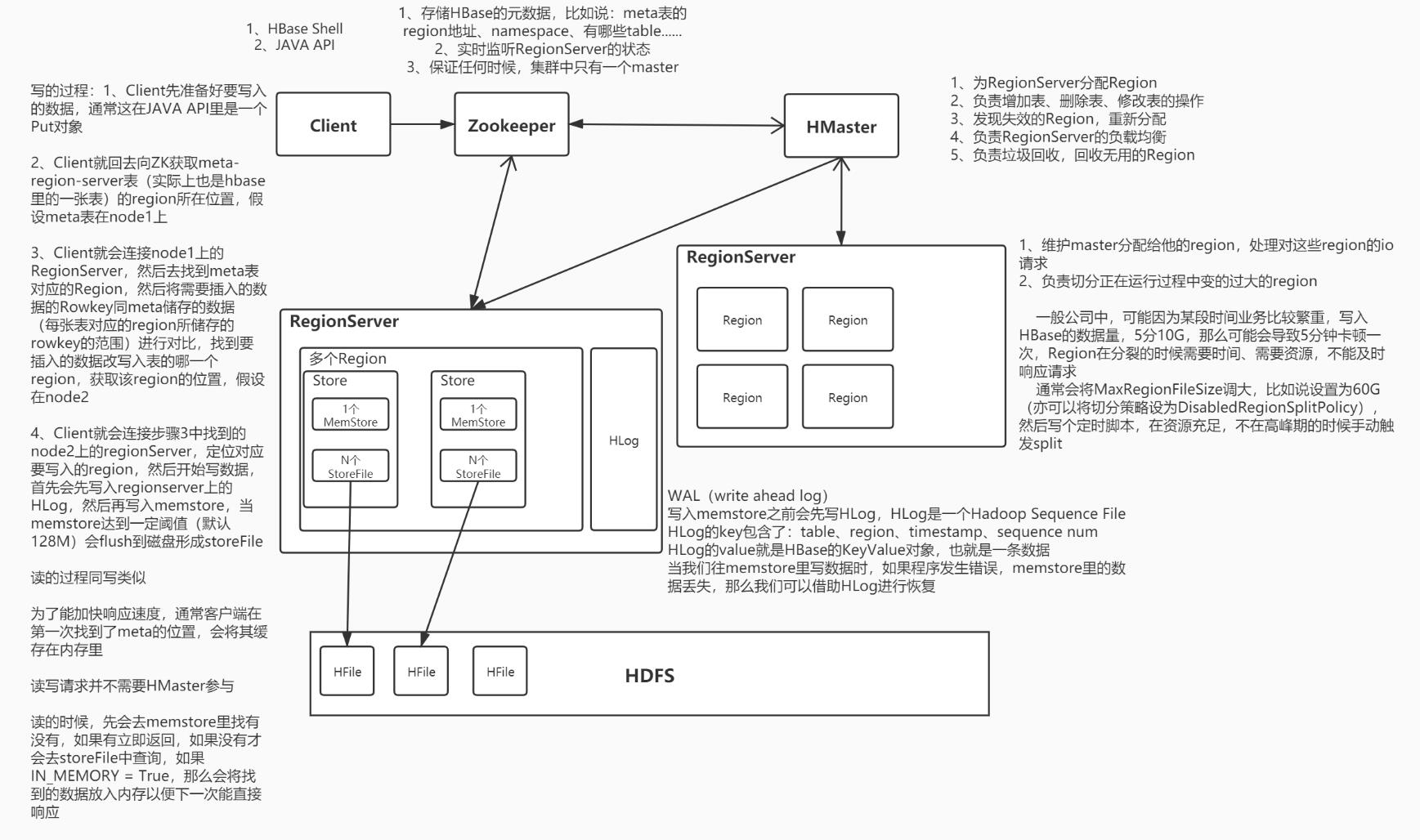

三、总体架构
