一、写在前面


原型设计工具大家都不陌生，复杂动效可用 After Effects 处理，小型动效可以使用 Principle 或 Flinto，而简单的场景跳转现在 Sketch Link 就可以处理。而 ProtoPie 能够在原型领域一枝独秀的优势在于：

逻辑简单：从 Sketch 导入后，选择需要配置交互的对象，设置触发方式，选择对应效果，即可实现大部分原型功能。
效果真实：ProtoPie 可将制作好的原型同步到云端，业务和开发可以便捷地在浏览器中与原型交互，研究实现方式，大幅降低沟通成本。针对移动端 ProtoPie 可调用键盘，多点触控，相机，震动，陀螺仪等多种原生控件，与最终开发效果接近。
界面友好：界面提供了场景，图层，动效时间轴等管理器，操作和功能与常用设计工具类似，学习成本很低。

二、 基本知识

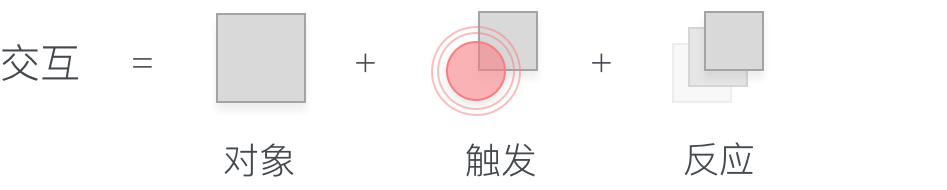

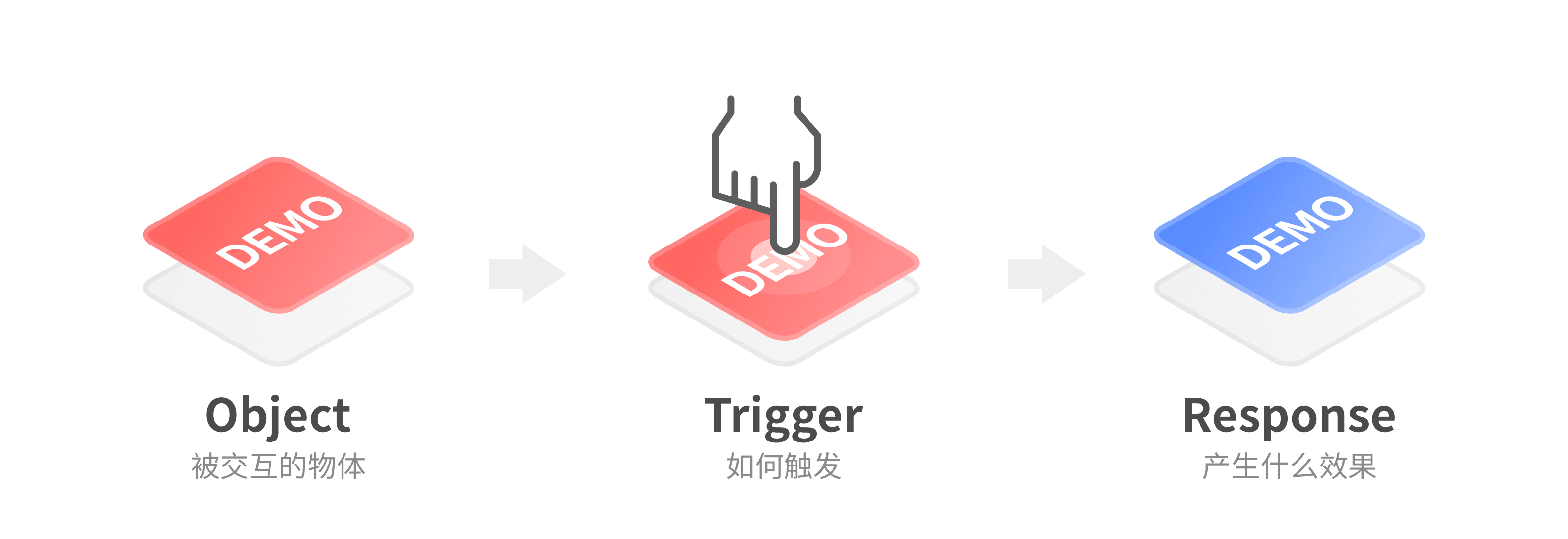

先介绍一下 ProtoPie 的工作原理。如图所示，创建一个交互效果分三步：

1. 选定需要交互的图层（如一个按钮）；
2. 指定触发器（如点击，滚动等）；
3. 设置触发后，会对哪个图层造成什么效果。（如点击按钮后，跳转到另一个页面）

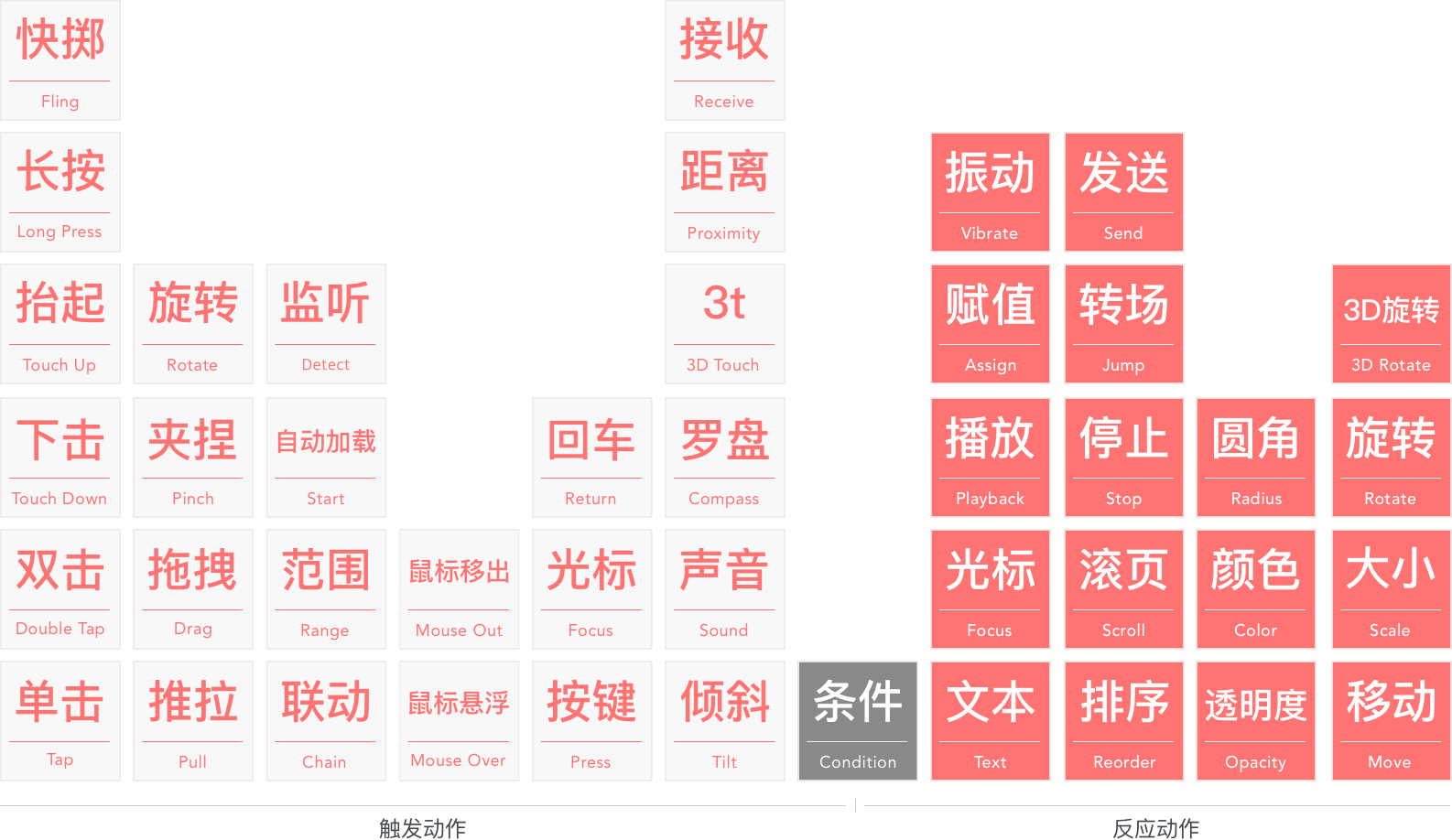

这即是 ProtoPie 官方指南中多次提到的“图层+触发器+反馈”。可以配置的“触发器”和“反馈”请参见下图的官方的功能表，可见其自由度非常之高，涵盖了大部分常见交互方式。

三、入门案例

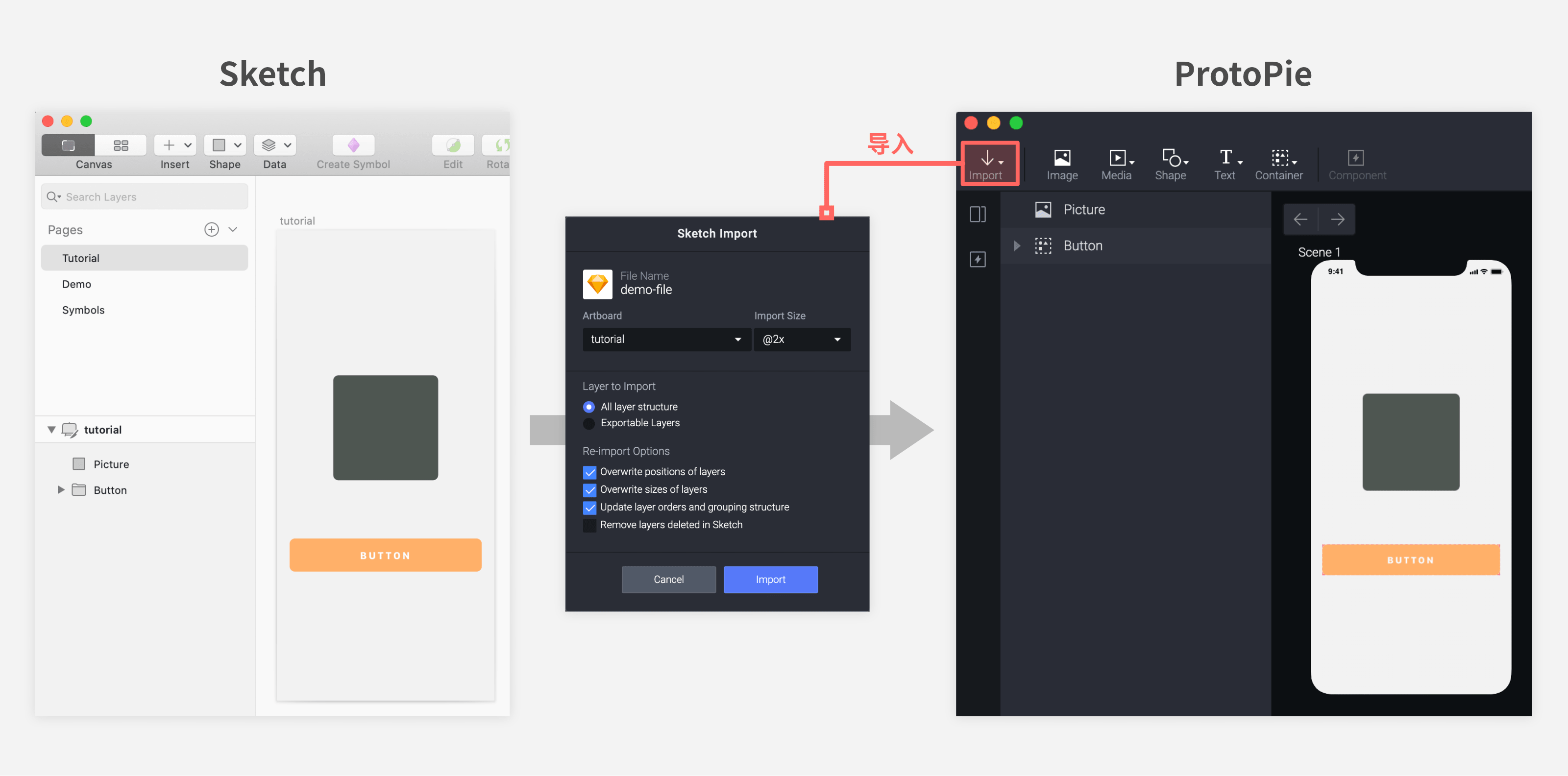

下面我们通过案例来快速入门。例如需要做一个点击按钮放大图片的交互。首先在 Sketch 中做好页面内容，即一个方形图片和一个按钮。新建 ProtoPie 项目，画板尺寸与 Sketch 中相同。点击右上角的导入，ProtoPie 会自动读取当前打开的 Sketch 文件，并询问导入哪个画板。导入后，我们就可以在 ProtoPie 按照“图层+触发器+反馈”的基本原理，设计图层的交互了。

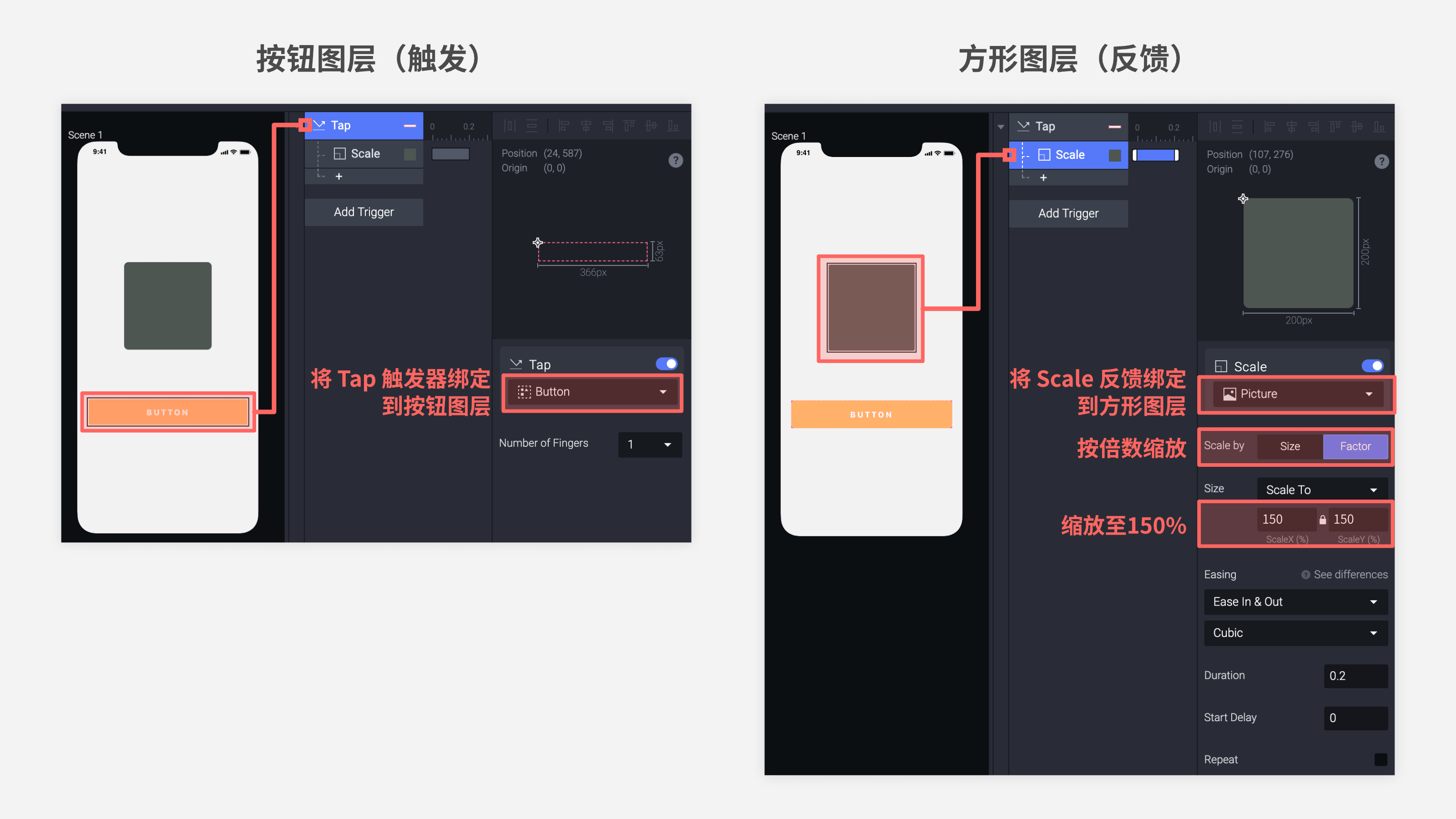

新建一个“Tap点击”触发器，在属性面板中选择按钮图层。由此便完成了触发器的配置，含义是“点击-按钮”。在这个触发器的下面点击加号新建反馈，这里我们选择“Scale缩放”反馈，在属性面板中选择图片图层，配置为按倍率缩放至150%. 由此便完成了反馈的配置，含义是“点击-按钮-缩放-图片-至150%倍”。

小提示：如果触发器或反馈在列表中显示为黄色，代表它没有被指定到某个图层，一定记得点进去选择好对应的图层，否则可是用不了的。

点击顶栏的 Preview预览，即可预览效果。一切顺利的话，点击设计图中的按钮，图片便会放大。恭喜，您已经完成了您的第一个 ProtoPie 原型。不过我们可以发现该原型存在三个问题：动画比较生硬；图片不是从中心缩放而是从左上角；只能点击一次，无法返回之前的状态。

完成后的点击效果，如下： 案例演示1.mp4 (74.11KB)


3.1 调整图层的变换中心

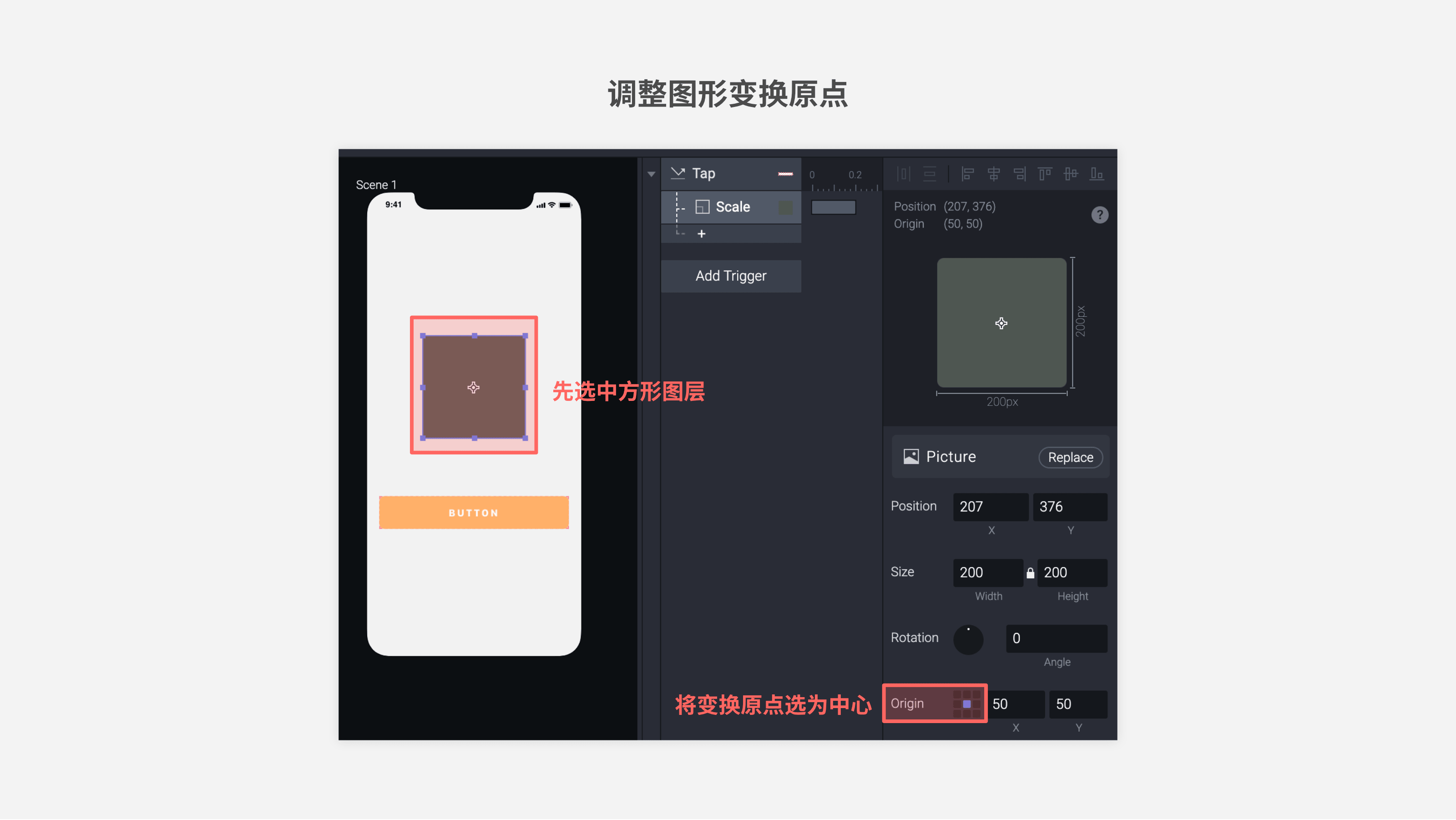

在画布上选中图片图层，在最右侧的属性面板中将它的原点改为中心。这个原点是图层变换的中心点，默认在图层的左上角，我们可以根据动画的需要酌情选择。


3.2 编辑交互效果的动画

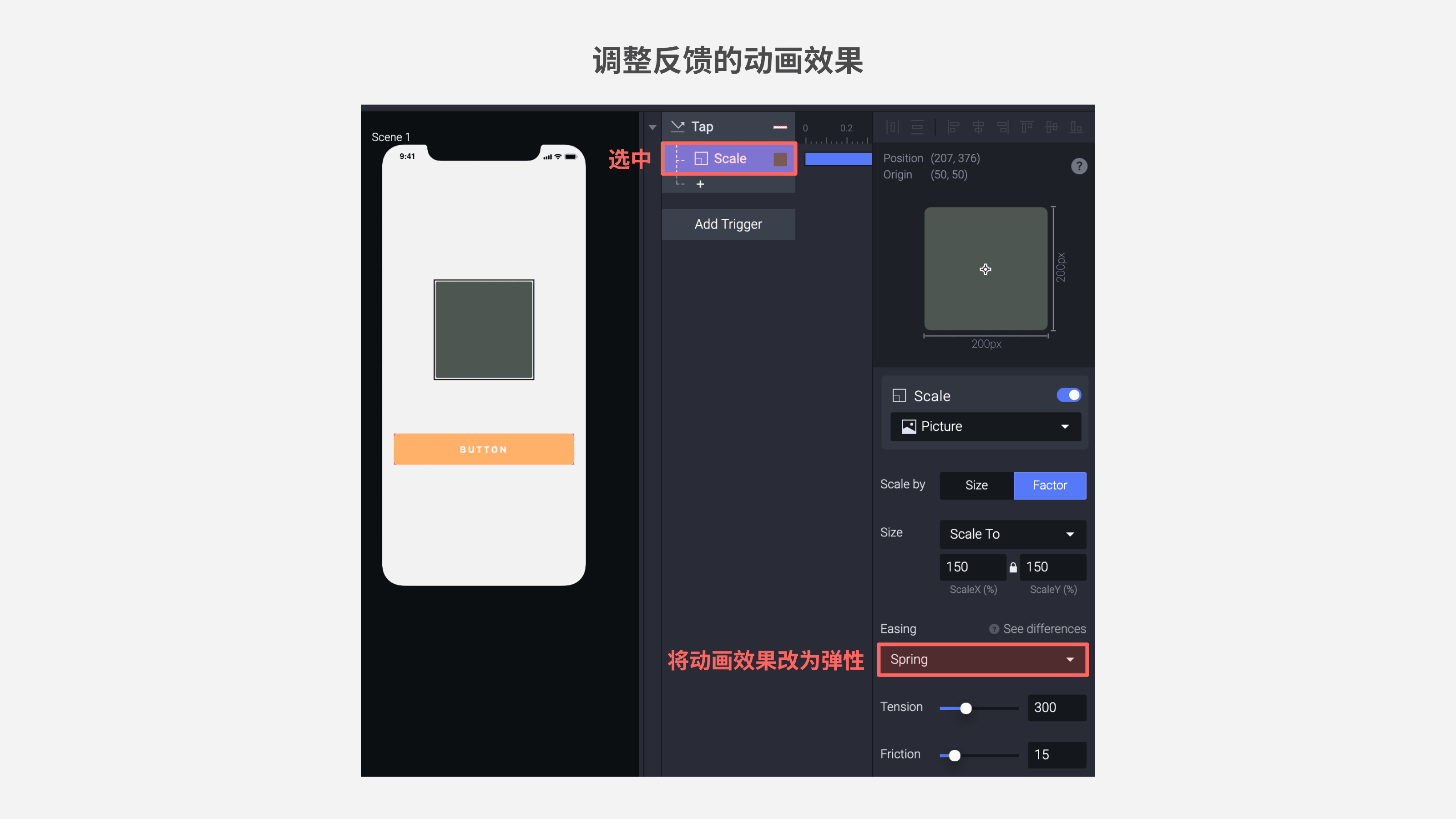

我们重新回到 ProtoPie 的编辑器，选中图片图层对应的 Scale缩放 反馈。在属性面板的下半部分可以看到 Easing动效 配置区域。将 Linear匀速运动 改为 Spring弹性，再次预览，便可看到动画不再那么生硬。

3.3 通过条件判断让触发操作产生不同的反馈

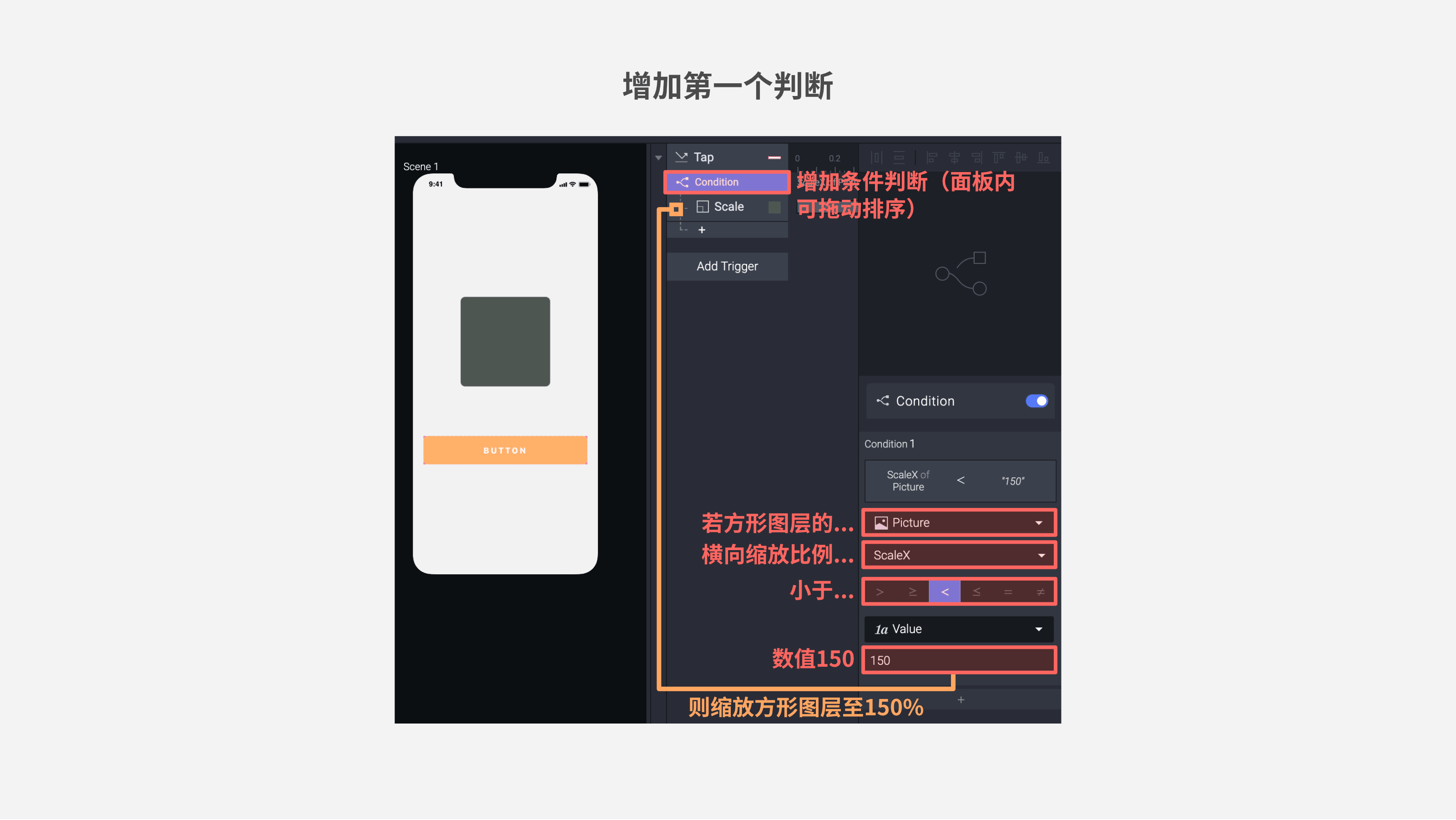

在按钮的 Tab 触发器下点击加号，增加一个 Condition条件判断，相当于只有达到条件，触发器才能触发相应的反馈。在条件判断的配置区域选择当“图片图层”的“ScaleX横向缩放系数”“小于”“150”，然后将之前配置好的 Scale缩放 反馈拖到这个条件下面，含义为“点击按钮时-若图片的横向缩放系数-小于-150-则-缩放-图片-至150%”

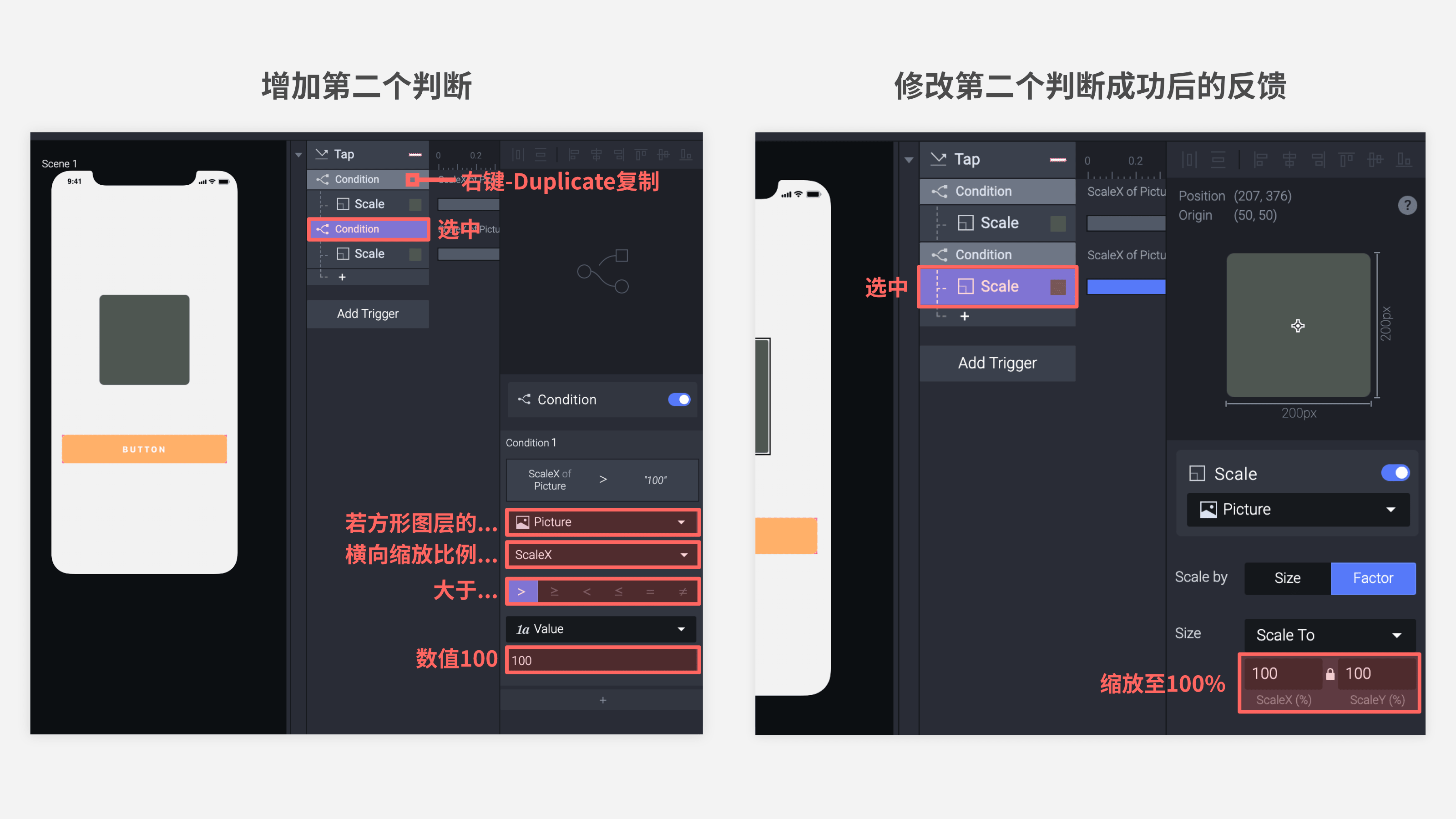

在刚才配置好的条件判断上右键，Duplicate克隆。此时我们只需按照如下含义修改参数即可：“点击按钮时-若图片的横向缩放系数-大于-100-则-缩放-图片-至100%”


再次预览，我们便实现了通过一个按钮控制图片缩放的交互方式。回头看来，通过短暂的接触，您便已通过案例从零学习了在 ProtoPie 创建交互效果的流程和界面基本操作，并且掌握了动效配置，条件判断，参数变量等进阶技巧

最终实现效果，如下录屏： 案例演示2.mp4 (321.53KB)

四、继续探索


实际项目中的动效通常更加复杂，会出现一个触发器触发多种反馈的情况。但万变不离其宗，只需记住“图层+触发器+反馈”的基本原理，便能举一反三。下图的案例复杂化了入门教程中的原型，加入了更多图层和动画。您可尝试分解原型中的每个动画的“图层+触发器+反馈”，制作类似的跳转动画。除下面的视频外，这个原型已上传到了 ProtoPie 的云端，您还可以点击该链接上手尝试交互。

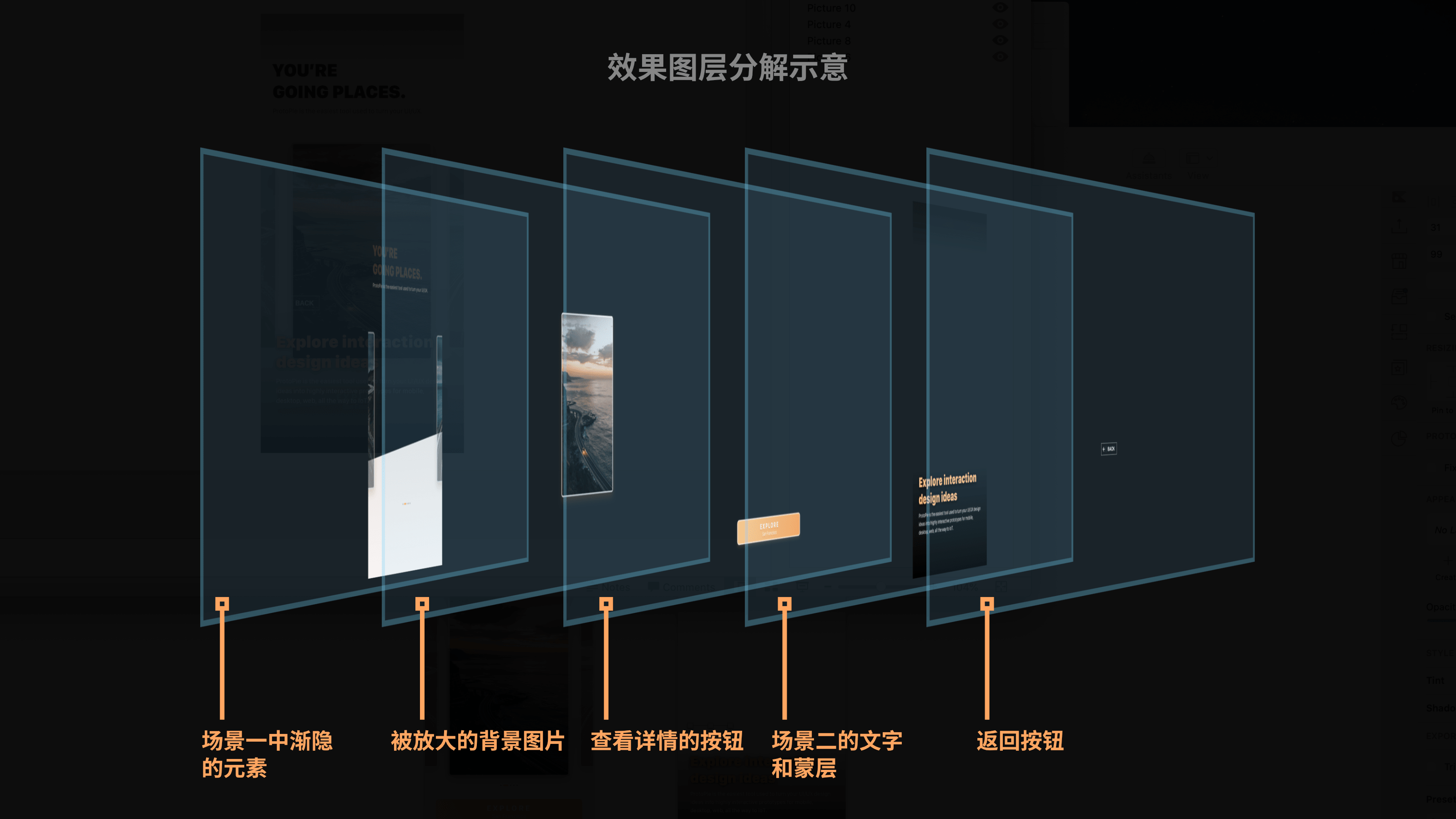

应用上方教程知识设计的实现的切换，用一个视频来看一下： 案例演示3.mp4 (933.95KB) 该案例中用到的知识基本来自于之前的教程。其中只增加了对 Opacity透明度 属性的控制，以及时间轴的使用。ProtoPie 的时间轴理解成本很低，它可以控制每个动画的起止时间，从而控制每个动画的时长和先后顺序。您可参考下列两张图了解动效中的图层结构和时间轴控制。


我们再次回顾一下 ProtoPie 中的动效原理，所有的动效都是由“图层+触发器+反馈”组合而成的。在官方说明中，示意了全部的 Trigger触发器 功能效果，和全部的 Response反馈 效果，大家可以前往进一步通过动画了解。不同的组合即可构成不同的原型效果，如页面点击跳转便是由，Tap触发器和Jump反馈组成的。由这个简单的三部机制，我们可以创作出无限的可能。

与此同时，ProtoPie 提供了多种预览方式，最快速的是使用内置预览窗口，可以在制作过程中快速预览各种尺寸的原型。下载移动端 ProtoPie 后，可以将原型无线同步到移动设备商，调用移动设备的摄像头，麦克风，陀螺仪等特殊硬件实现更原生的交互。需要将原型分享给它人时，ProtoPie 提供了可上传并云端交互的功能，对方在收到原型后可以自己操作，理解其中的交互和动效。

五、一些项目案例

下面是我个人做的一些项目案例，大家可以看一看，建议用在电脑上观看：

1、社区页面滑动tab分类交互&下拉刷新交互效果
https://cloud.protopie.io/p/1c134a1cae

2、社区tab分类悬浮和吸顶交互效果&发布按钮动效
https://cloud.protopie.io/p/56c54cf0b6

3、小象APP弹窗、toast交互效果
https://cloud.protopie.io/p/08d00d9e67

4、小象个人中心页面上滑导航栏&plus引导条跑马灯交互效果
https://cloud.protopie.io/p/c72929436c

5、社区话题交互效果
https://cloud.protopie.io/p/67ee092791

6、猜拳交互动画2.0
https://cloud.protopie.io/p/e51508d66a

最后


希望以上的讲解增强了大家使用 ProtoPie 的信心，它是一款能够让难以言表的交互快速形成高保真原型的工具。当然本文旨在给大家多介绍一种选择，市面上的原型工具多为订阅制且价格高昂，挑选一个适合自己及项目的顺手工具才是重点。如果大家有关于 ProtoPie 使用上的问题，欢迎随时找我或者私信我，我会帮大家解答。
