varchar变长字段是如何存储的

  1. 一行数据在磁盘的存储格式为：变长字段的长度列表，null值列表，数据头，column01值，column02值，column03值.
  2. 假设有两行数据hello,a,a；hi,a,a.字段类型为varchar(10),char(1),char(1).磁盘的储存格式为紧凑的一行hello,a,a,hi,a,a。
  3. 如何读取紧凑的一行，通过在头部存储的字段长度。比如说hello=5个字节，16进制为0x05.a已经确定为char类型，一个字节。再磁盘的存储格式为0x05，null值列表，数据头，hello,a,a。

  4. 如果有多个varchar类型。varchar(10) varchar(5) varchar(5) char(1) char(1) hello ni hao a a.多varchar的长度逆序存储，变成 0x03 0x02 0x05 null值表头 头字段 hello ni hao a a

    null值是如何存储的

  5. NULL值在磁盘上不会存”null”，存二进制bit位，如果是null，存1，不是null，存0。允许为null的都需要存，逆序存储。

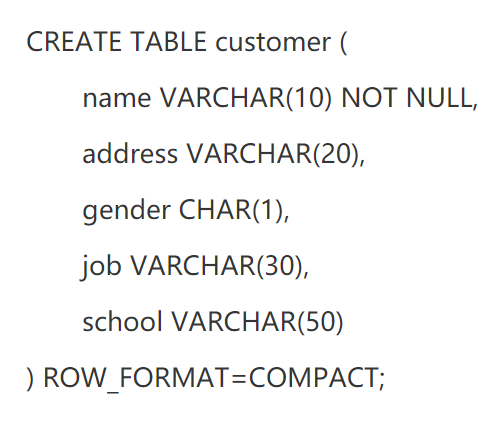

  6. 假如有表：

jack null m null xx_school
4个变长字段，1个定长字段，4个非null。存储内容为：0x09 0x04 0101 头信息 字段值
null值列表要保证8位，要在前面补0，存储内容为：0x09 0x04 00000101 头信息 字段值

  1. 如果读取。根据列类型得到第一位不允许为null，变长，0x04读取4位。根据null值列表知道4个允许为null的，1010—null ，定长直接读取，null，0x09(读取长度为9)。这样的规律读取出jack null m null xx_school一行数据

    40bit位的数据头是如何存储的

    40bit位的数据头是用来描述这行数据的
    第一bit位和第二bit位是预留位
    一位是delete_mask，标识这行数据是否被删除
    一位是min_rec_mask,B+树每一层的非叶子节点最小值
    4位是n_owned,记录数
    13位是heap_no,这行数据在堆内存的位置
    3位的record_type,这行数据的类型
    16位的next_record，下一条数据的指针。

    一行数据在磁盘上是如何存储的

    数据是根据数据库指定的字符集编码，进行编码后再进行存储的。
    在存储一行数据的时候，会在他的真实数据部分加入一些隐藏字段。
    DB_ROW_ID,一个行的唯一标识，没有指定主键和unique_key唯一索引时，内部自动加ROW_ID为主键。
    DB_TRX_ID，事务相关
    DB_ROLL_PTR，回滚指针，进行事务回滚。
    实际存储数据：
    0x09 0x04 00000101 00000000000000000000000000000000000000002(40bit位) 000094 (DB_ROW_ID)
    000094 (DB_TRX_ID) 000094 (DB_ROL_PTR) 61661 23242 34s343

    数据在磁盘上的物理存储之后，什么是行溢出

    一般默认的数据页的大小是16kb，存放的数据长度超出大小，会被溢出区放在其他数据页，数据页中有20kb
    用来放溢出数据页的指针。
