mysql链接

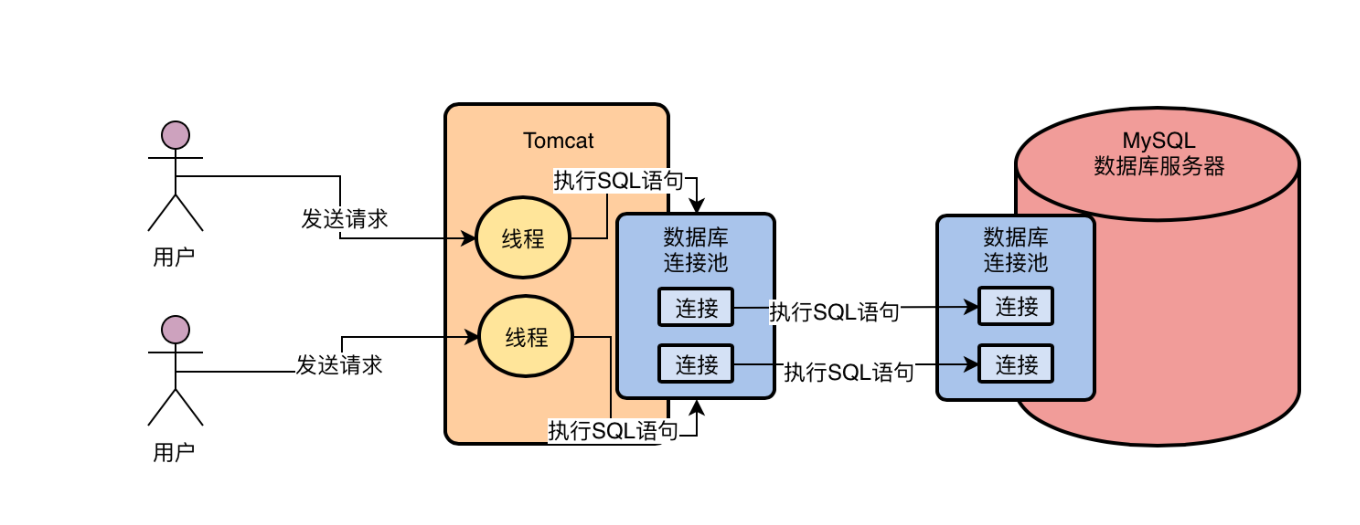

  1. 数据库使用链接池和mysql建立连接，mysql使用链接池来管理连接

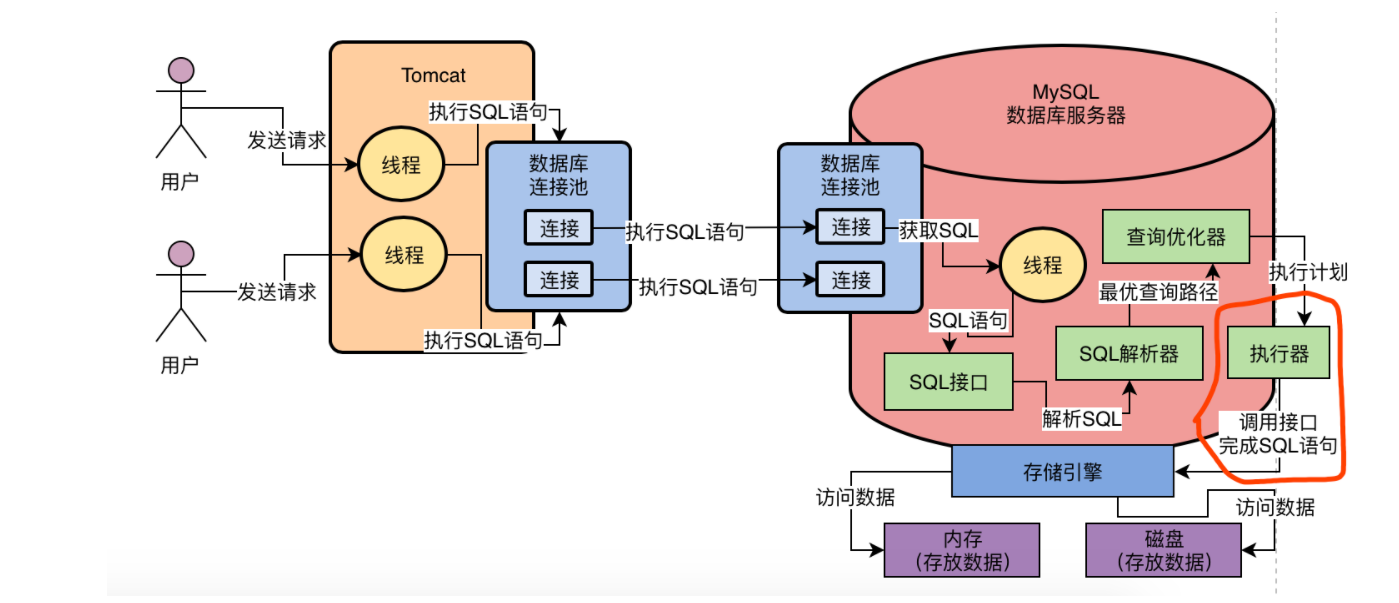

sql语句怎么的执行

  1. 跟mysql建立连接，让线程去监听和读取请求
  2. sql接口处理接收到的sql语句
  3. 查询解析去读懂sql语句
  4. 查询优化器，在读懂sql语句的基础上，选择最优的查询路径
  5. 存储引擎接口去真正的执行sql语句，决定读取磁盘数据或者内存数据
  6. 执行器去根据优化器生成的执行计划，调用存储引擎的接口，执行sql语句的逻辑。


InnoDB存储引擎架构

  1.          1. 缓冲池。查询时会先查内存缓冲池中查，有数据的话就不用去查磁盘了。如果不在缓冲池中，将数据从磁盘加载到缓冲池中，同时对这条记录加上独占锁。
  1. undo日志文件，写入数据的旧值，便于回滚。
  2. 数据修改步骤：① 磁盘文件数据加载进缓冲池 ② 数据旧值写入undo日志文件 ③ 在缓冲池内更改数据值

  3. 将修改的记录放到内存的Redo Log Buffer文件中，如果提交事务，会根据一定的策略把redo日志从redo log buffer 里刷入到磁盘文件中，这个策略通过innodb_flush_at_trx_commit来配置的。

    ① innodb_flush_at_trx_commit =0，提交事务时，不会把redo log buffer里的数据刷入磁盘文件。事务提交成功，mysql宕机，数据和redo文件都丢失；
    ② innodb_flush_at_trx_commit =1 ，提交事务时，会把redo log buffer里的数据刷入磁盘文件。事务提交成功后，redo文件就会在磁盘中。，ysql宕机，数据不会丢失，根据redo日志去恢复修改数据；

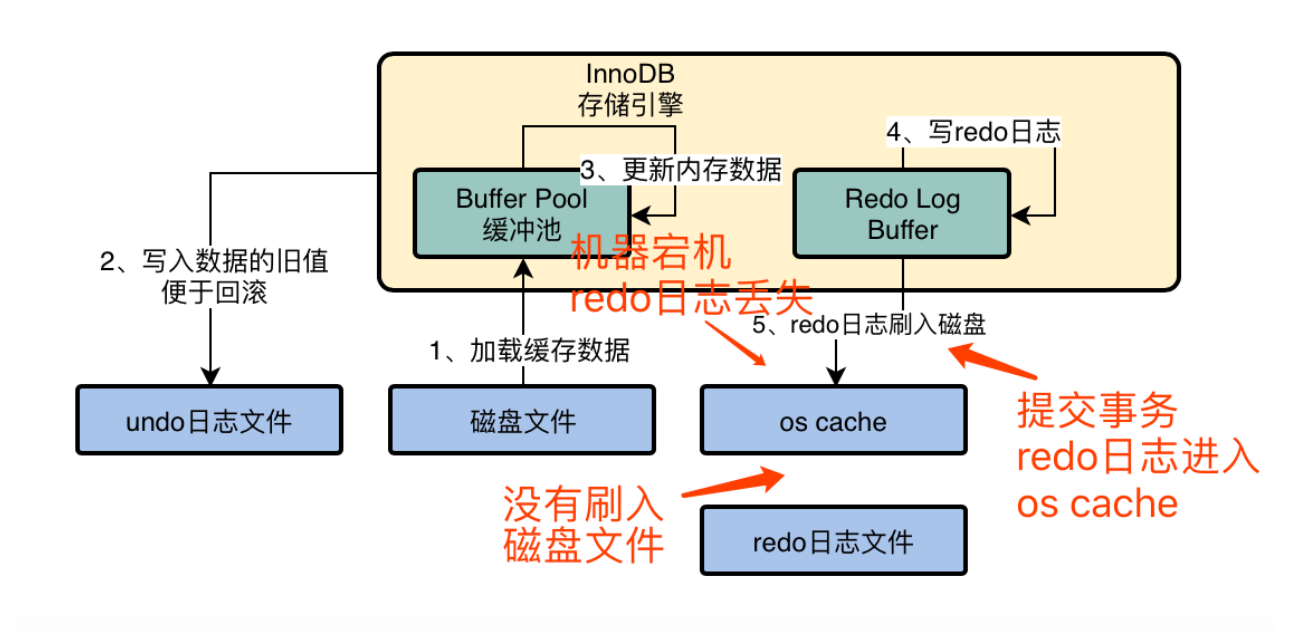

    ③ innodb_flush_at_trx_commit =2，提交事务时，会把redo log buffer里的数据刷入os cache内存缓存中，没有实际进入到磁盘中，机器宕机，os cache的redo log会丢失，数据丢失。
    三种刷盘策略，建议使用①

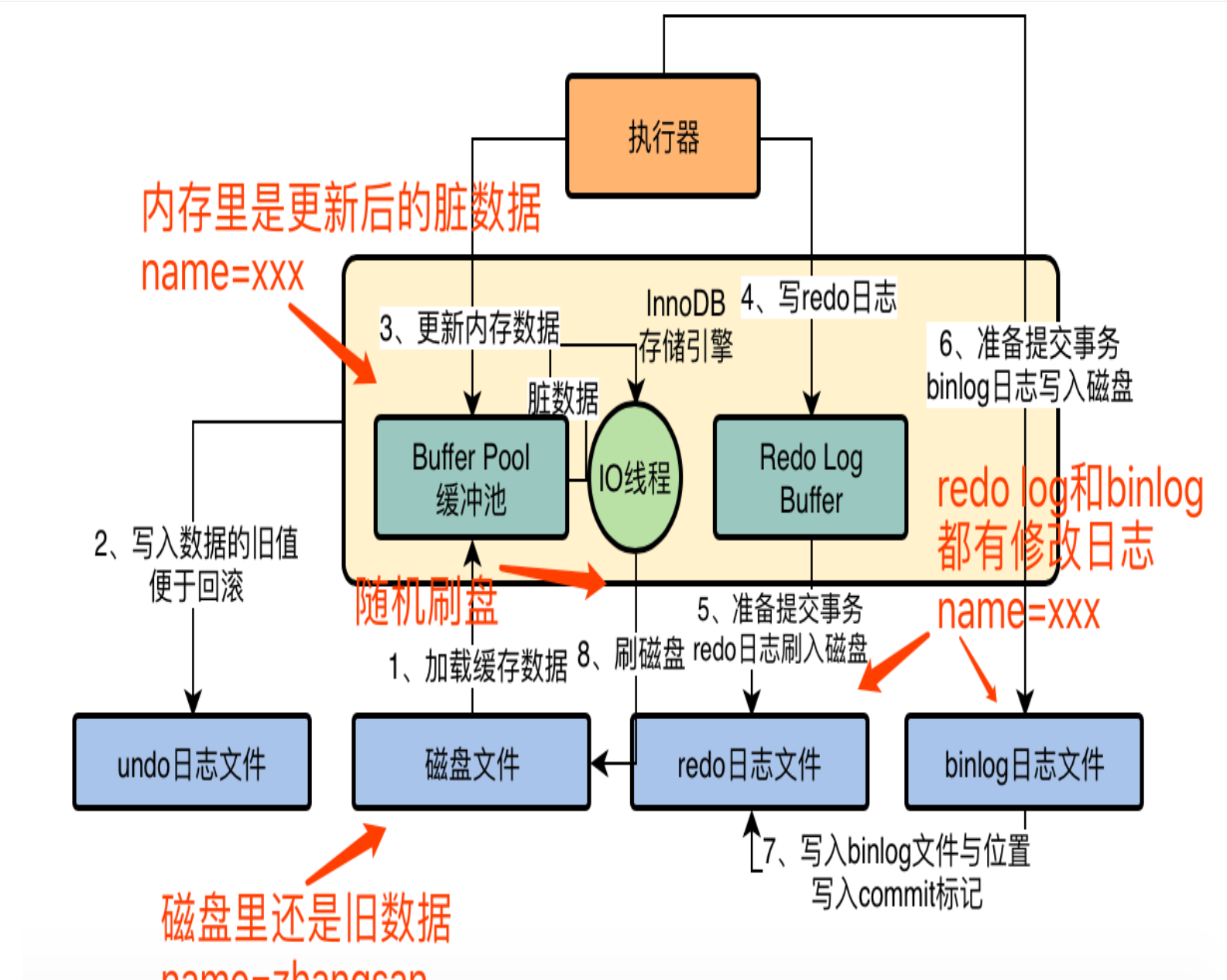

    binlog

  4. binlog是mysql特有的日志文件，redo log是innodb存储引擎特有的日志文件。

  5. 提交事务时不仅会把redo log写入磁盘文件，还会把更新对应的binlog日志写入磁盘文件中去。
  6. binlog日志有两种刷盘策略。① sync_binlog =0(默认) 把binlog写入磁盘时，不是直接写入磁盘文件，而是先写入os cache内存缓存。机器宕机，数据丢失。② sync_binlog =1 ，提交事务时，直接写入磁盘，机器宕机，数据不会丢失。
  7. binlog写入磁盘文件后，会把本次更新对应的binlog文件名称和更新的binlog日志在文件中的位置都写入redo log日志文件里去，同时在redo log文件中写入一个commit标记。完成这个事情，才算完成事务的提交。commit标记用来保持redo log 和binlog日志的一致性。
  8. 后台IO线程随机将内存更新后的脏数据刷回磁盘。
