Seata AT事务方案

Seata 的 AT 模式（Automatic Transaction）是一种无侵入的分布式事务解决方案。下面结合具体业务场景来分析其执行的原理。

业务场景

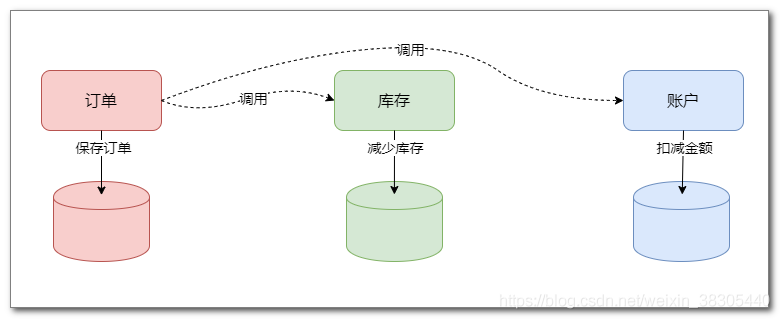

订单系统

当用户下订单时，执行以下三步流程：

1. 订单系统保存订单
2. 订单系统调用库存服务，减少商品库存
3. 订单系统调用账户服务，扣减用户金额

这三步要作为一个整体事务进行管理，要么整体成功，要么整体失败。

Seata AT基本原理

Seata AT 事务分两个阶段来管理全局事务：
第一阶段： 执行各分支事务
第二阶段： 控制全局事务最终提交或回滚

第一阶段：执行各分支事务

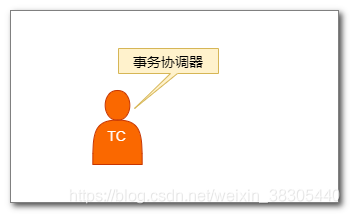

微服务系统中，各服务之间无法相互感知事务是否执行成功，这时就需要一个专门的服务，来协调各个服务的运行状态。这个服务称为 TC（Transaction Coordinator），事务协调器。

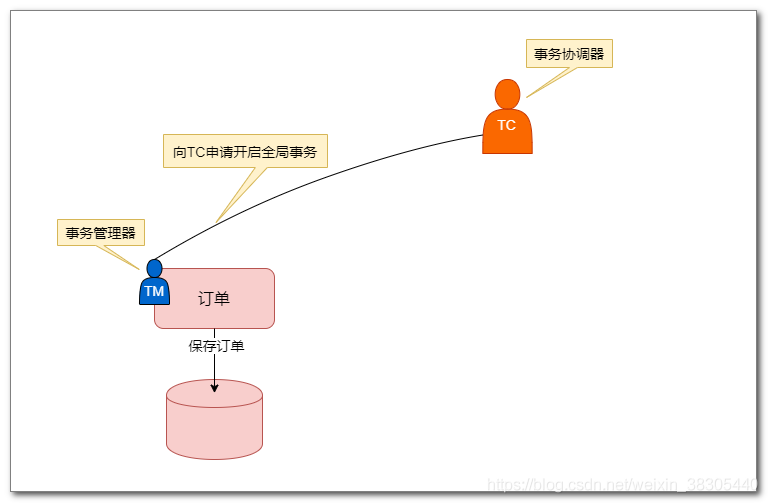

订单系统开始执行保存订单之前，首先启动 TM（Transaction Manager，事务管理器），由 TM 向 TC 申请开启一个全局事务：

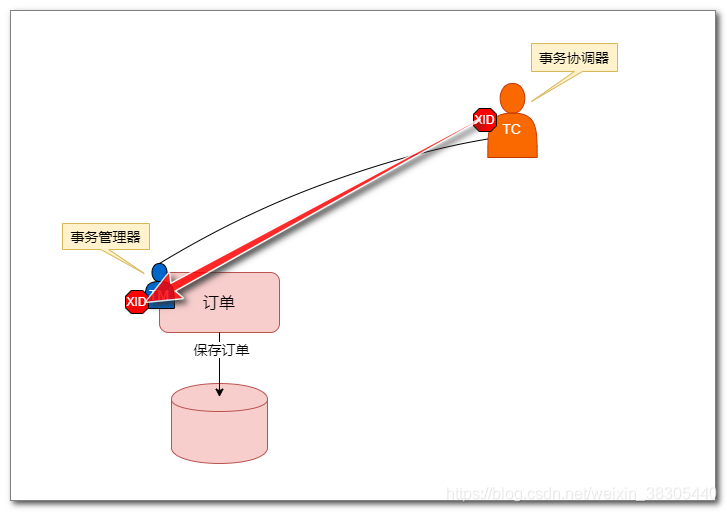

这时TC会产生一个全局事务ID，称为 XID，并将 XID 传回 TM：

这样就开启了全局事务！

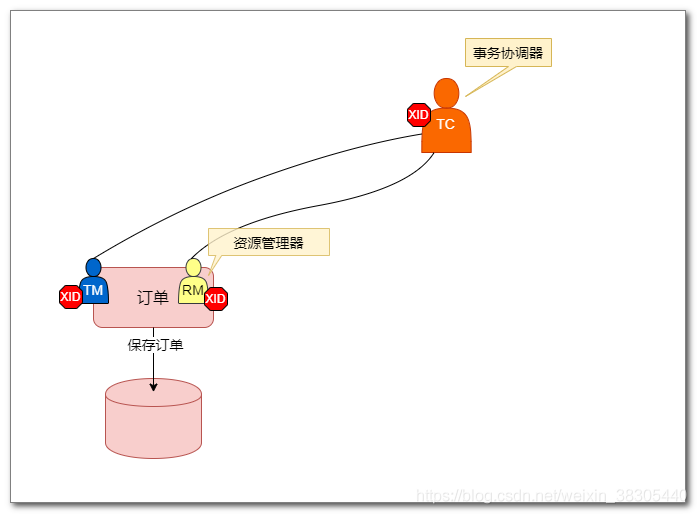

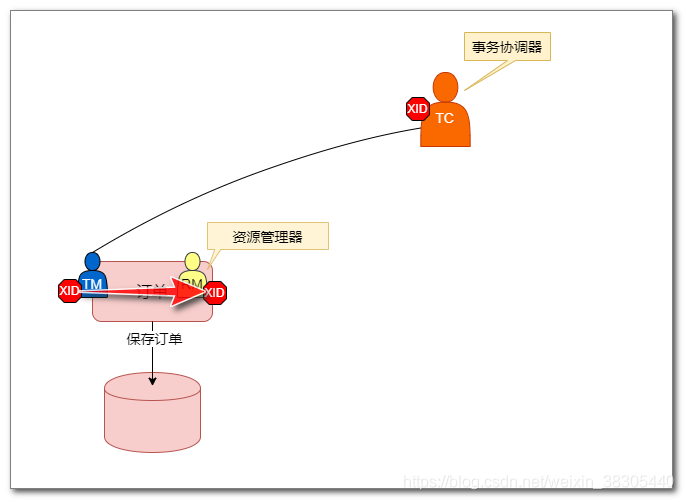

全局事务开启后，开始执行创建订单的业务。首先执行保存订单，这时会先启动一个 RM（Resource Manager，资源管理器），并将 XID 传递给 RM。

RM 负责对分支事务（即微服务的本地事务）进行管理，并与 TC 通信，上报分支事务的执行状态、接收全局事务的提交或回滚指令。
RM 首先会使用 XID 向 TC 注册分支事务，将分支事务纳入对应的全局事务管辖。

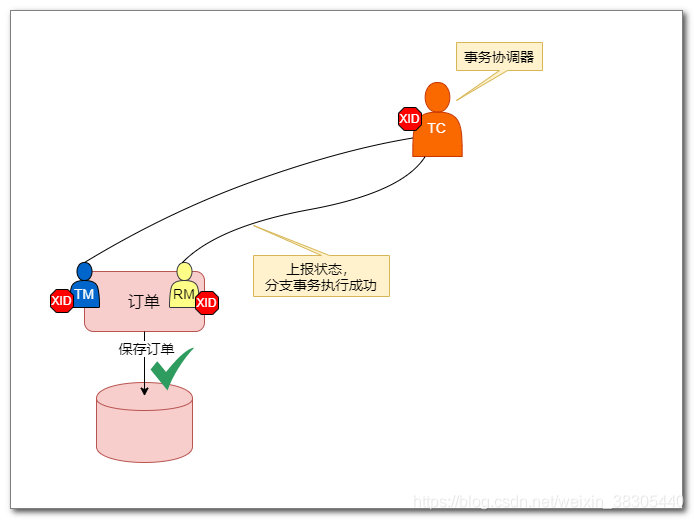

现在可以执行保存订单的分支事务了。一旦分支事务执行成功，RM 会上报事务状态：

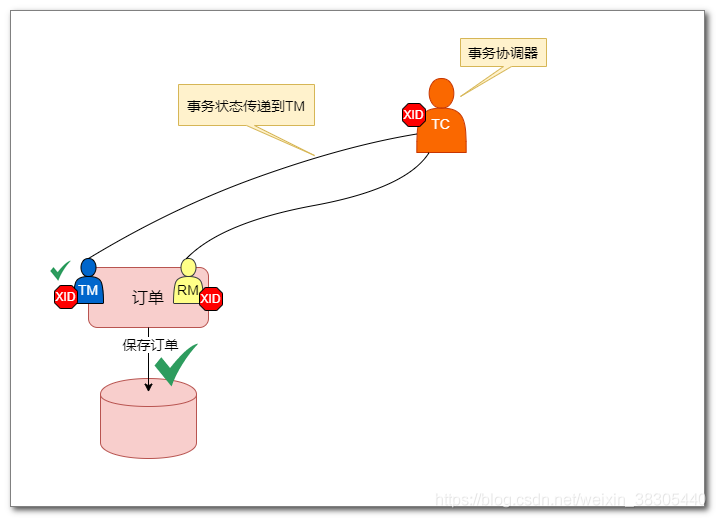

TC 收到后，会将该状态信息传递到 TM：

到此，保存订单过程结束。下面是调用库存服务，减少商品库存，与订单的执行过程相同。
首先调用库存服务，启动 RM，并传递 XID：

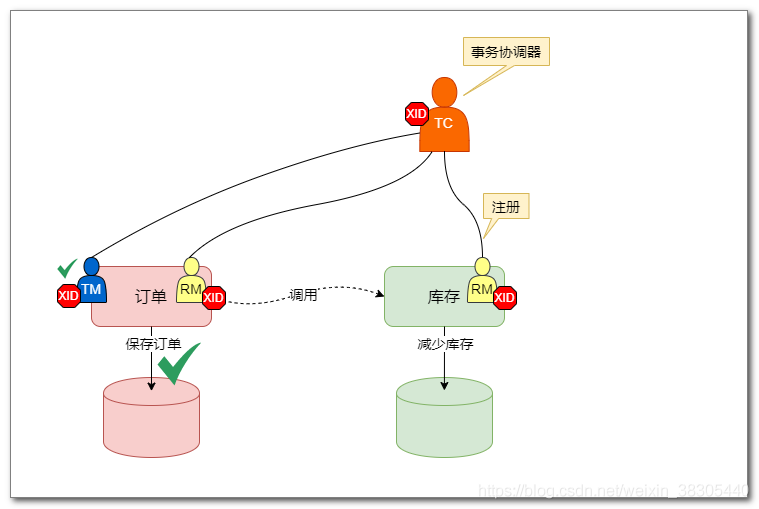

库存服务的 RM 使用 XID 向 TC 进行注册，纳入全局事务管辖：

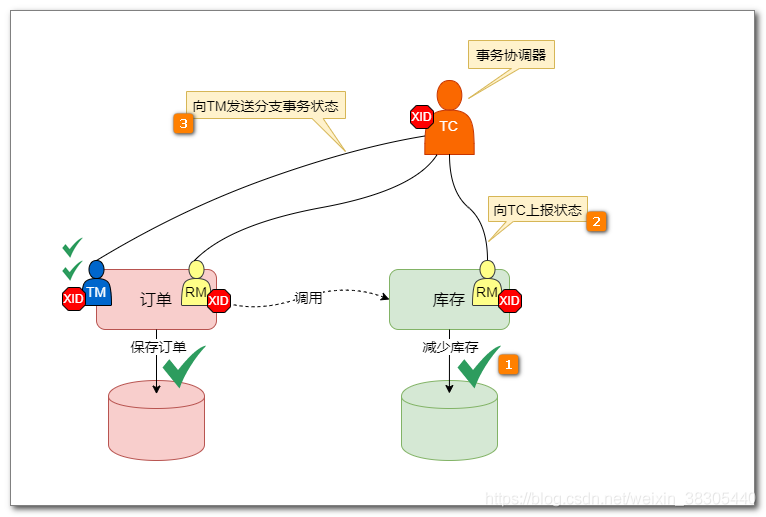

执行本地事务成功后上报状态，TC会将状态发送给TM：

相同的，完成账户分支事务：

第二阶段：控制全局事务最终提交

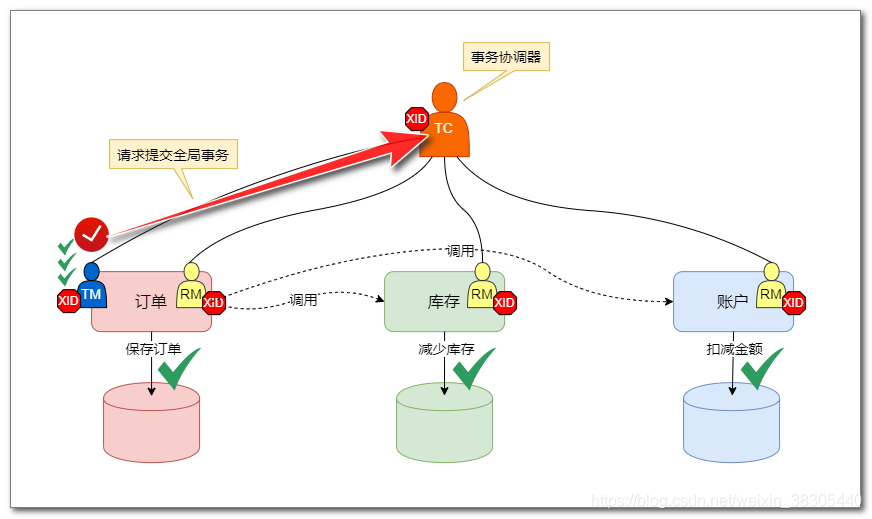

现在，TM（全局事务管理器）收集齐了全部分支事务的成功状态，它会进行决策，确定全局事务成功，向 TC 发送全局事务的提交请求：

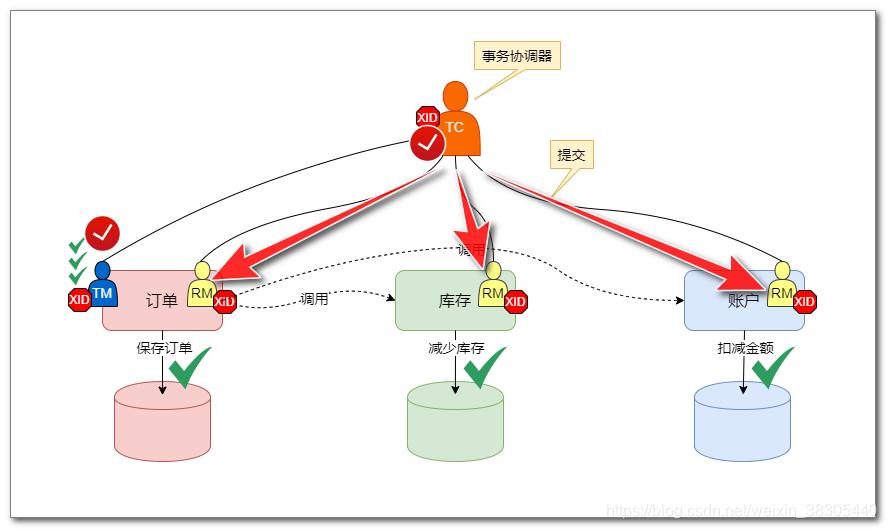

然后，TC 会向所有 RM 发送提交操作指令，RM 会完成最终提交操作：

到此，全局事务全部提交完成！

第二阶段：控制全局事务最终回滚

上面是全局事务执行成功的情况，下面再来看看事务执行失败的情况。
假设订单业务执行过程中，扣减账户金额这一步分支事务执行失败，那么失败状态对TC上报，然后再发送给TM：

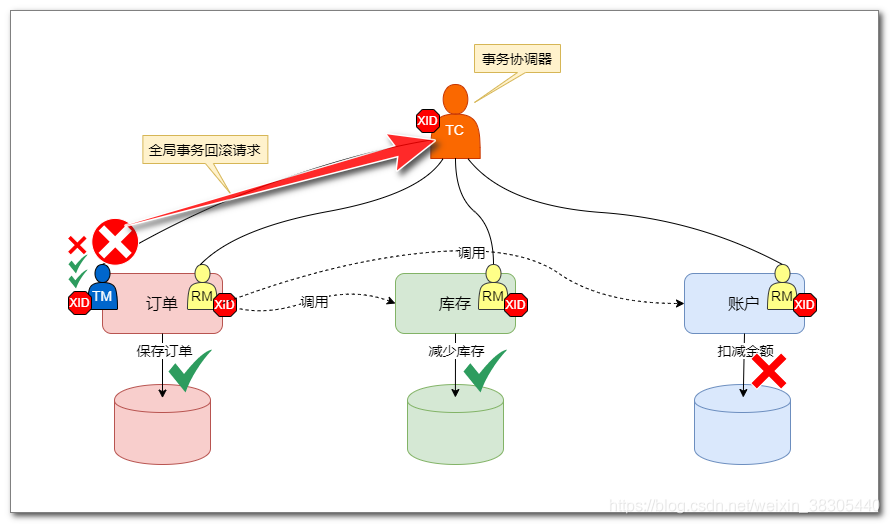

TM 会进行决策，确定全局事务失败，向 TC 发送全局事务的回滚请求：

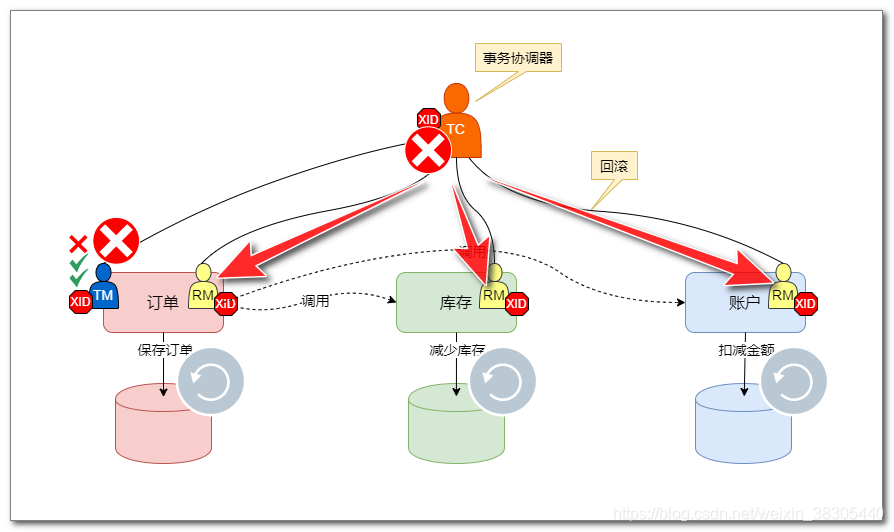

然后，TC 会向所有 RM 发送回滚操作指令，RM 会完成最终回滚操作：

Seata AT具体工作机制

以上了解了 Seata AT 的基本原理、工作流程，那么 Seata 具体是如何实现全局事务的提交和回滚操作呢？下面来分析 Seata 的具体工作机制。

第一阶段：执行分支事务

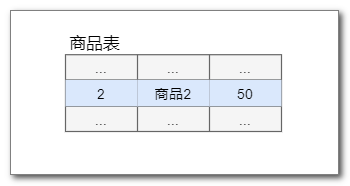

以全面订单业务中的库存服务为例，库存表中存在一条商品的库存信息：

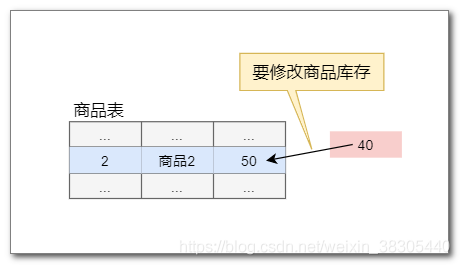

现在要执行业务操作减少库存，从50件减少到40件：

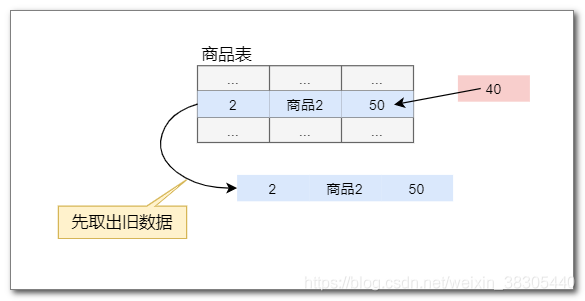

执行修改库存业务操作前， 会先取出旧的库存信息：

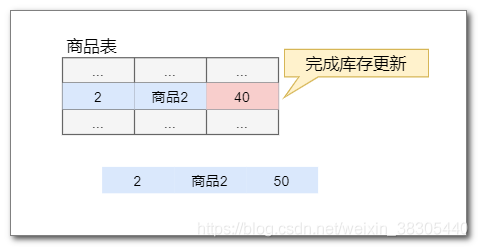

现在可以修改库存了：

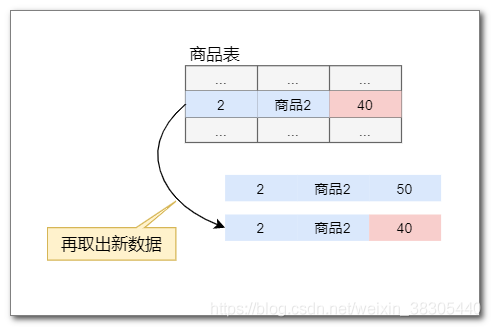

接着，取出更新后的新数据：

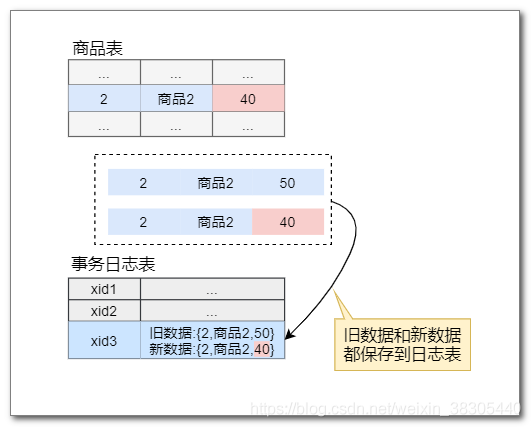

接下来，会把旧数据和新数据合并起来，保存到一个事务回滚日志表：undo_log表：

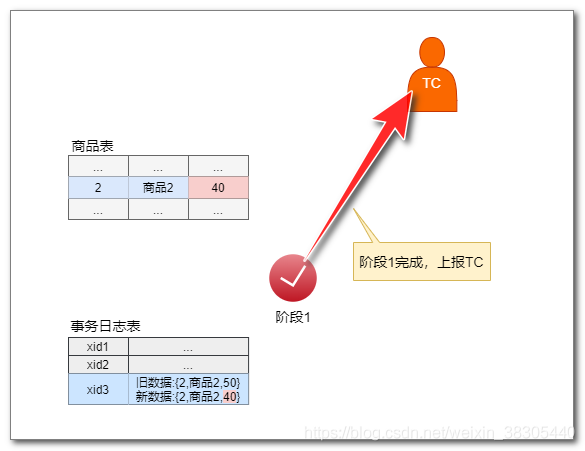

至此，第一阶段，分支事务完成，将状态上报给TC：

第二阶段：控制全局事务最终回滚

假如全局事务失败，那么第一阶段已提交的分支事务要执行回滚操作。

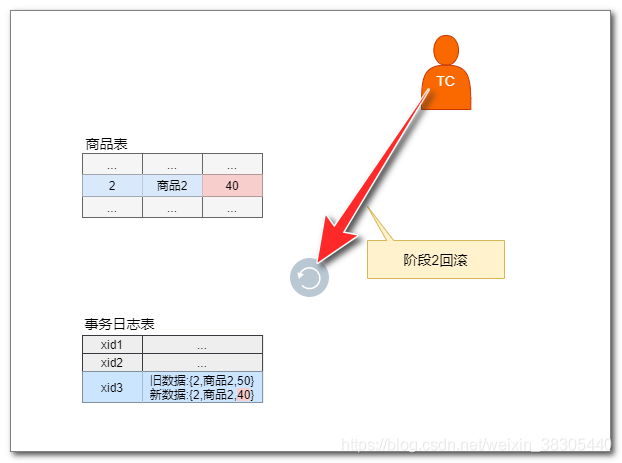

首先会收到来自 TC 的全局事务回滚指令：

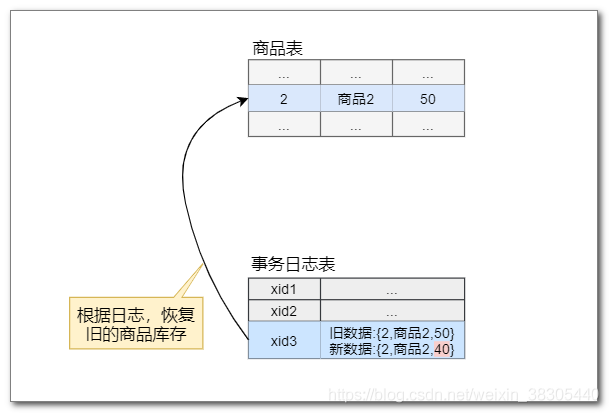

接下来，根据事务回滚日志（undo_log）表的记录，将商品恢复成旧的库存数据：

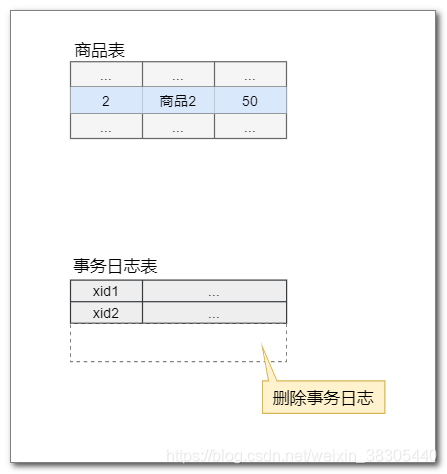

然后删除事务日志，最终完成第二阶段回滚操作：

第二阶段：控制全局事务最终提交

上面是全局事务回滚操作。如果全局事务成功，要完成最终提交，AT模式最终提交操作非常简单，只需要删除日志数据即可。

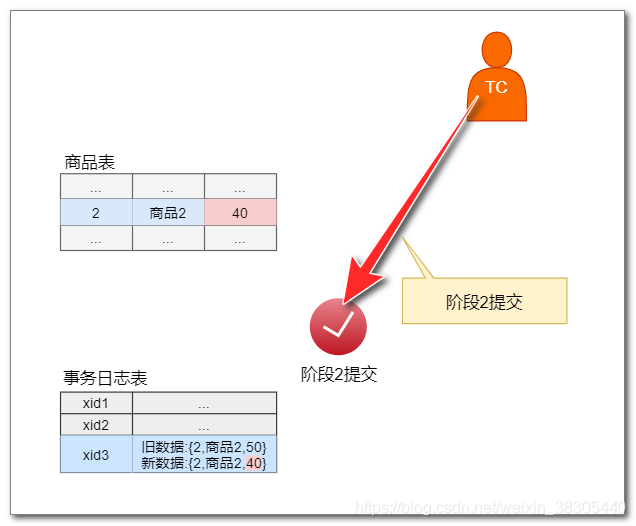

首先接收到 TC 的全局事务提交指令：

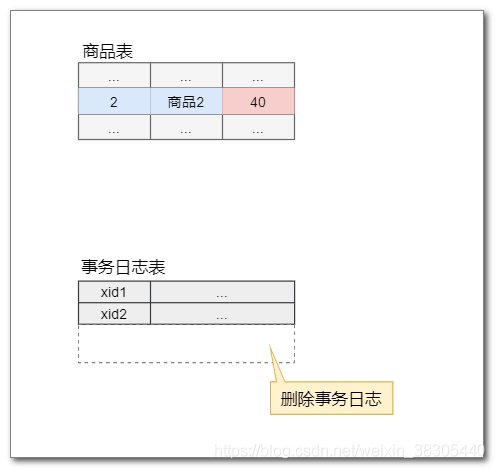

接着，直接删除事务日志，就完成了第二阶段提交操作：
