原生桌面的Activity声明方式

<activity
    android:name="com.android.launcher3.Launcher"
    android:launchMode="singleTask"
    android:clearTaskOnLaunch="true"
    android:stateNotNeeded="true"
    android:windowSoftInputMode="adjustPan"
    android:screenOrientation="unspecified"
    android:configChanges="keyboard|keyboardHidden|mcc|mnc|navigation|orientation|screenSize|screenLayout|smallestScreenSize"
    android:resizeableActivity="true"
    android:resumeWhilePausing="true"
    android:taskAffinity=""
    android:enabled="true">
    <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.HOME" />
        <category android:name="android.intent.category.DEFAULT" />
        <category android:name="android.intent.category.MONKEY"/>
        <category android:name="android.intent.category.LAUNCHER_APP" />
    </intent-filter>
</activity>

因此，普通应用设置Launcher应用的方式

    <category android:name="android.intent.category.HOME" />
    <category android:name="android.intent.category.DEFAULT" />

设置中设置默认桌面逻辑

path:设置-应用和通知-默认应用-主屏幕

点击后调用如下代码：
Settings中的源码DefaultHomePicker.java

//key传递的是包名+activity名称：：com.android.launcher3/.Launcher m=0x108000}
@Override
protected boolean setDefaultKey(String key) {
    if (!TextUtils.isEmpty(key)) {
        final ComponentName component = ComponentName.unflattenFromString(key);//根据key，转化得到ComponentName
        final List<ResolveInfo> homeActivities = new ArrayList<>();
        mPm.getHomeActivities(homeActivities);//获取系统中所有的桌面属性ResolveInfo
        final List<ComponentName> allComponents = new ArrayList<>();//获取系统中所有的桌面属性ComponentName
        for (ResolveInfo info : homeActivities) {
            final ActivityInfo appInfo = info.activityInfo;
            ComponentName activityName = new ComponentName(appInfo.packageName, appInfo.name);
            allComponents.add(activityName);
        }
        mPm.replacePreferredActivity(
            DefaultHomePreferenceController.HOME_FILTER,
            IntentFilter.MATCH_CATEGORY_EMPTY,
            allComponents.toArray(new ComponentName[0]),//ComponentName数组，内容同allComponents
            component);//需要设置默认桌面的目标component
        // Launch the new Home app so the change is immediately visible even if
        // the Home button is not pressed.
        //通过Intent的方式，启动home应用，因为replacePreferredActivity已经制定了系统中默认桌面应用，
        //因此不会再弹框让用户去选择默认Home应用
        final Context context = getContext();
        Intent i = new Intent(Intent.ACTION_MAIN);
        i.addCategory(Intent.CATEGORY_HOME);
        i.setFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
        context.startActivity(i);
        return true;
    }
    return false;
}

以上代码中，核心逻辑是mPm.replacePreferredActivity，四个参数分别为：

• DefaultHomePreferenceController.HOME_FILTER

  HOME_FILTER = new IntentFilter(Intent.ACTION_MAIN);
  HOME_FILTER.addCategory(Intent.CATEGORY_HOME);
  HOME_FILTER.addCategory(Intent.CATEGORY_DEFAULT);

• IntentFilter.MATCH_CATEGORY_EMPTY
  The filter matched an intent that had no data specified.

• allComponents.toArray(new ComponentName[0])
  当前系统中，所有的Home Activity的Components
• component
  当前要设置为默认桌面的引用的主Activity

根据以上四个参数，我们看下在PMS的具体处理逻辑

以上代码通过binder，调用到PMS中去

PMS

@Override
public void replacePreferredActivity(IntentFilter filter, int match,
        ComponentName[] set, ComponentName activity, int userId) {
    if (filter.countActions() != 1) {//只有一个Intent.ACTION_MAIN，满足条件
        throw new IllegalArgumentException(
                "replacePreferredActivity expects filter to have only 1 action.");
    }
    //如上，filter没有设置data数据
    if (filter.countDataAuthorities() != 0
            || filter.countDataPaths() != 0
            || filter.countDataSchemes() > 1
            || filter.countDataTypes() != 0) {
        throw new IllegalArgumentException(
                "replacePreferredActivity expects filter to have no data authorities, " +
                "paths, or types; and at most one scheme.");
    }
    final int callingUid = Binder.getCallingUid();
    //如果是跨用户调用，则要求调用者必须是系统应用或者具有INTERACT_ACROSS_USERS or INTERACT_ACROSS_USERS_FULL权限
    mPermissionManager.enforceCrossUserPermission(callingUid, userId,
            true /* requireFullPermission */, false /* checkShell */,
            "replace preferred activity");
    synchronized (mPackages) {
        if (mContext.checkCallingOrSelfPermission(
                Manifest.permission.SET_PREFERRED_APPLICATIONS)//SET_PREFERRED_APPLICATIONS权限，9.x版本已经deprecated
                != PackageManager.PERMISSION_GRANTED) {
            if (getUidTargetSdkVersionLockedLPr(callingUid)
                    < Build.VERSION_CODES.FROYO) {//Android 2.2 以前的版本不能设置默认桌面
                Slog.w(TAG, "Ignoring replacePreferredActivity() from uid "
                        + Binder.getCallingUid());
                return;
            }
            mContext.enforceCallingOrSelfPermission(
                    Manifest.permission.SET_PREFERRED_APPLICATIONS, null);
        }
        //PreferredIntentResolver的数据结构，见后面详细解释
        PreferredIntentResolver pir = mSettings.mPreferredActivities.get(userId);
        if (pir != null) {
            // Get all of the existing entries that exactly match this filter.
            //根据传递的filter条件，查找系统中所有符合条件的PreferredActivity
            ArrayList<PreferredActivity> existing = pir.findFilters(filter);
            if (existing != null && existing.size() == 1) {
                PreferredActivity cur = existing.get(0);
                if (DEBUG_PREFERRED) {
                    Slog.i(TAG, "Checking replace of preferred:");
                    filter.dump(new LogPrinter(Log.INFO, TAG), "  ");
                    if (!cur.mPref.mAlways) {
                        Slog.i(TAG, "  -- CUR; not mAlways!");
                    } else {
                        Slog.i(TAG, "  -- CUR: mMatch=" + cur.mPref.mMatch);
                        Slog.i(TAG, "  -- CUR: mSet="
                                + Arrays.toString(cur.mPref.mSetComponents));
                        Slog.i(TAG, "  -- CUR: mComponent=" + cur.mPref.mShortComponent);
                        Slog.i(TAG, "  -- NEW: mMatch="
                                + (match&IntentFilter.MATCH_CATEGORY_MASK));
                        Slog.i(TAG, "  -- CUR: mSet=" + Arrays.toString(set));
                        Slog.i(TAG, "  -- CUR: mComponent=" + activity.flattenToShortString());
                    }
                }
                //验证从系统中查找的组件，跟要设置的组件是否一致
                if (cur.mPref.mAlways && cur.mPref.mComponent.equals(activity)
                        && cur.mPref.mMatch == (match&IntentFilter.MATCH_CATEGORY_MASK)
                        && cur.mPref.sameSet(set)) {
                    // Setting the preferred activity to what it happens to be already
                    if (DEBUG_PREFERRED) {
                        Slog.i(TAG, "Replacing with same preferred activity "
                                + cur.mPref.mShortComponent + " for user "
                                + userId + ":");
                        filter.dump(new LogPrinter(Log.INFO, TAG), "  ");
                    }
                    return;
                }
            }
            //存在多个符合符合条件的组件的情况下，则将原有的组件在数据结构中删除，并用传递的activity设置唯一与filter匹配的组件
            if (existing != null) {
                if (DEBUG_PREFERRED) {
                    Slog.i(TAG, existing.size() + " existing preferred matches for:");
                    filter.dump(new LogPrinter(Log.INFO, TAG), "  ");
                }
                for (int i = 0; i < existing.size(); i++) {
                    PreferredActivity pa = existing.get(i);
                    if (DEBUG_PREFERRED) {
                        Slog.i(TAG, "Removing existing preferred activity "
                                + pa.mPref.mComponent + ":");
                        pa.dump(new LogPrinter(Log.INFO, TAG), "  ");
                    }
                    pir.removeFilter(pa);
                }
            }
        }
        //主要逻辑是根据传递的参数，创建PreferredActivity对象，添加到PreferredIntentResolver中去
        addPreferredActivityInternal(filter, match, set, activity, true, userId,
                "Replacing preferred");
    }
}

该方法的主要逻辑，总结如下

1. 检查传递的条件的有效性，传递的filter参数只能含有一个Action值，不能含有Authorities，DataPaths，
   countDataTypes数据DataSchemes的数据不能大于1
2. 如果是跨用户调用，则验证跨用户调用权限
3. 根据userid，获取包含当前用户所有PreferredActivity数据的PreferredIntentResolver对象。然后根据传递的filter条件，
   获取所有符合条件的PreferredActivity数组
4. 如果获取的PreferredActivity组件长度为1，并且该PreferredActivity已经被设置为改filter默认的组件，则删除原来的，用新的activity组件替换
5. 如果获取的PreferredActivity的组件长度不是1，则删除该组件数组的所有数据，并根据传递的参数，创建PreferredActivity对象，添加到PreferredIntentResolver中去

该方法中主要用的类和数据结构为：
Settings，PreferredIntentResolver，PreferredActivity，其类图和数据图如下：

PreferredActivity类图依赖关系

PreferredActivity数据结构图

1. Settings含有多个PreferredIntentResolver，每一个PreferredIntentResolver跟userid对应
2. PreferredIntentResolver含有当前用户的每个Activity的信息信息，信息存储在PreferredActivity(extends PreferredComponent)
3. PreferredComponent存在指定的Component信息，已经跟改Component同属同一个filter的其他Component信息，比较典型的是，系统中可以存在多个桌面Component
4. 多个Component存储在PreferredComponent的以下数据结构中

   final String[] mSetPackages;
   final String[] mSetClasses;
   final String[] mSetComponents;

   以上，就是Android 系统设置默认桌面的流程

扩展

以上过程主要涉及了PMS和Settings的PreferredIntentResolver数据结构，另一个涉及多个PreferredActivity的场景是隐式启动Activity

隐式启动一个Activity的过程

隐式拉起的方式，以相机为例：

Intent intent = new Intent();
intent.setAction(MediaStore.ACTION_IMAGE_CAPTURE);
intent.addCategory(Intent.CATEGORY_DEFAULT);
startActivityForResult(intent, 0);

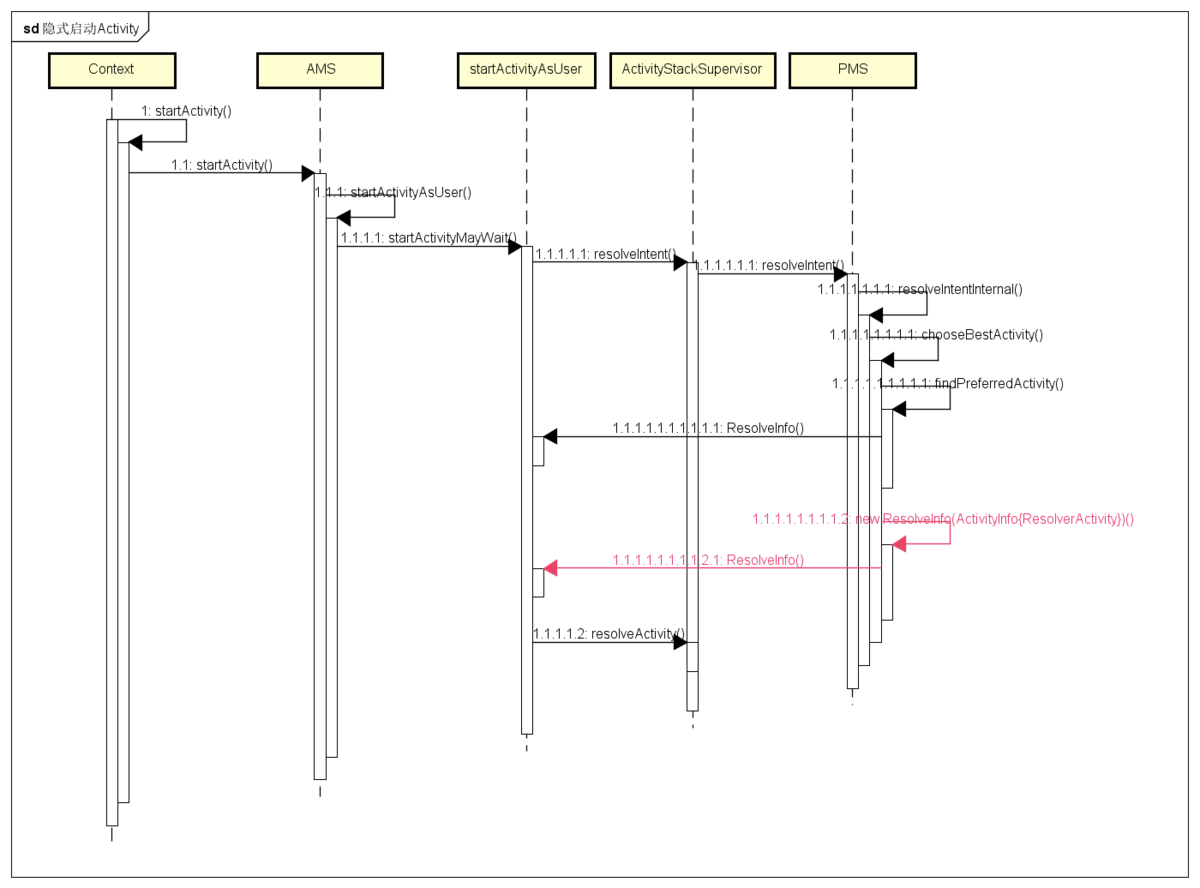

启动的挂机关键流程为

总结如下：

1. 客户端通过StartActivity启动对应的Intent，通过binder调用到AMS
2. pms通过传递的Intent值，通过resolveIntent—>chooseBestActivity—>findPreferredActivity去解析获取ResolveInfo ```xml 如果Intent值是显式声明，则返回唯一的Activity；

如果Intent是隐式声明的，则去Settings的PreferredIntentResolver数据结构中查询该Intent对应的component是否有默认值，如果. 有则返回；如果没有，则返回使用ResolverActivity去创建一个ResolveInfo对象 ```

1. AMS根据返回的ResolveInfo去启动对应的Activity，如果ResolveInfo是ResolverActivity类型，则弹出选择框，让用户选择是用调用哪个类的组件
