阅读webkit技术内幕

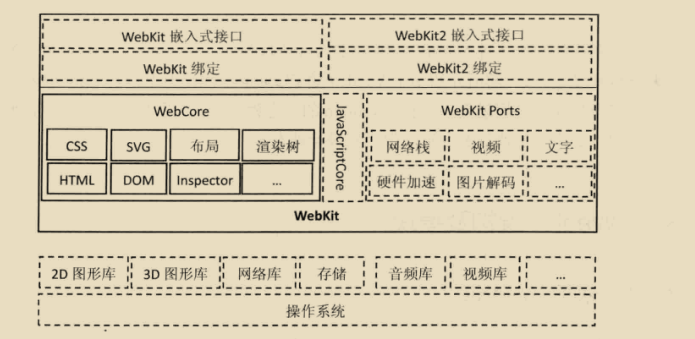

WebKit架构


WebKit源代码结构

  1. 一级目录 LayoutTests、PerformanceTests、Source、Tools
  2. Source目录 JavaScriptCore Platform WebCore Webkit WebKit2 WTF
  3. WebCore重要目录 css dom html inspector loader page platform storage

    Chromium架构和模块

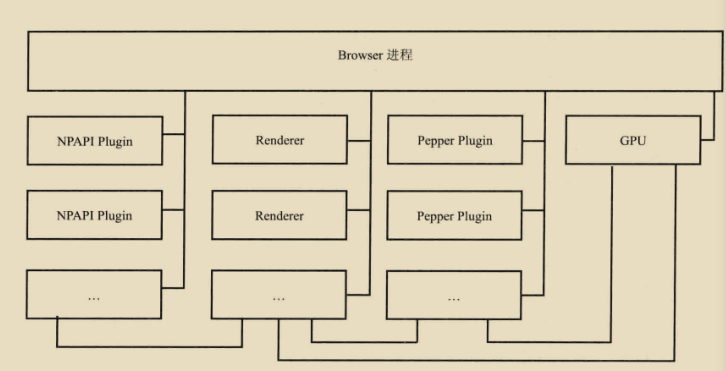

多进程模型


  1. Brower进程：浏览器的主进程，负责浏览器界面的显示，各个页面的管理，是所有其他类型进程的祖先，负责他们的创建和销毁等工作，它有且仅有一个
  2. Renderer进程：网页的渲染进程，负责页面的渲染工作，Blink/WebKit的渲染工作主要在这个进程中完成，可能有多个，但是Renderer进程的数量是否通用化打开的网页数量一致呢？答案是不一定。Chromium设计了灵活的机制，允许用户配置。
  3. NPAPI插件进程：该进程是为NPAPI类型的插件而创建的。其创建的基本原则是每种类型的插件只会被创建一次，二期进档使用的时才被创建。
  4. GPU进程：最多只有一个，当且仅当GPU硬件加速打开的时候才会被创建，主要对3D图形加速调用的实现。
  5. Pepper插件进程：同NPAPI插件进程，不同的是为Pepper插件而创建的进程。
  6. 其他类型的进程。
  • Browser进程和页面的渲染是分开的，这保证了也免得渲染导致崩溃不会导致浏览器主界面的崩溃
  • 每个网页是独立的进程，这保证了页面相互不影响。
  • 插件进程也是独立的，插件本身的问题不会影响浏览器主界面和网页。

  • GPU硬件加速进程也是独立的

    Renderer

  • Process-per-site-instance:该类型的含义是为每一页面都创建一个独立的Renderer进程，不管这些页面是否来自于同一个域。

  • Process-per-site: 该类型的含义是属于同一个域的页面共享同一个进程，而不同属一个域的页面则分属不同的进程。
  • Process-per-tabL该类型的含义是，Chromium为每个标签页都创建一个独立的进程，而不管他们是否是不同域的不同实例，这是默认行为。
  • Single process: 该类型的含义是，Chromium部位页面创建任何独立的进程，所有的渲染工作都在Browser进程中进行，他们是Browser进程中的多个线程。

    Brower进程和Render进程


多线程模式

多线程主要目的是为了保持用户界面的高响应度，保证UI线程（Browser的进程中的主线程）不会被任何其他费事的操作阻碍从而影响了对用户操作的响应。

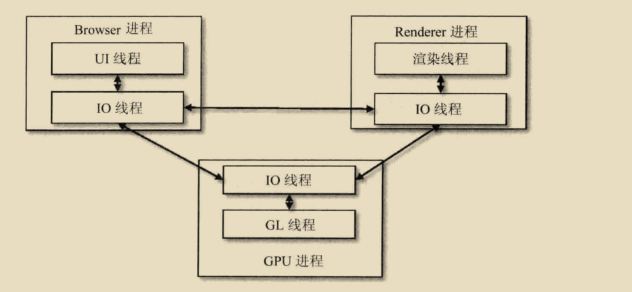

网页的加载和渲染过程在图中的模型下的基本工作方式

  1. Browser进程收到用户的请求，首先由UI线程处理，而且将相应的任务转给IO线程，他随即将该任务传递给Renderer进程。
  2. Renderer进程的IO线程经过简单介绍后交给渲染线程。渲染线程接受请求，加载网页并渲染网页，这其中可能需要Broweser进程获取资源和需要GPU进程来帮助渲染。最后Renderer进程将结果又IO线程传递给Browser进程。

  3. 最后，Browser进程接受到结果并将结果绘制出来。

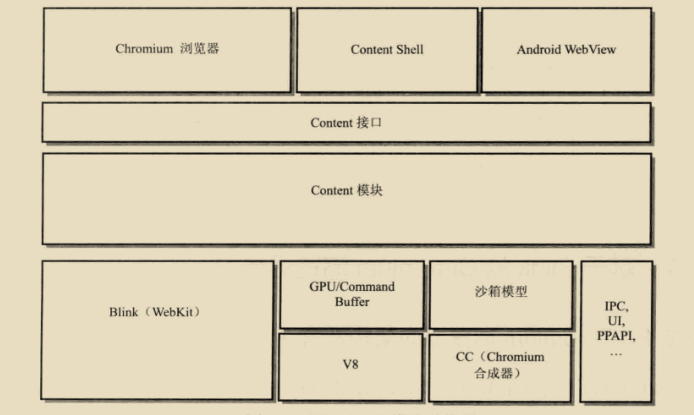

    Conenet接口

    content接口不仅提供了一层对多进程进行渲染的抽象接口，而且它从诞生依赖一个重要目标就是要支撑所有的HTML5功能、GPU硬件加速功能和沙箱机制，这可以让Content接口的使用者不需要很多的工作即可得到很强大的功能。

  4. APP这部分主要与应用程序或者进程的创建和出事话相关，它呗所有的进程使用，用来处理一些进程的公共操作，具体包括两种类型，第一类主要包括进程创建的初始化函数，也就是Content模块的出事化和关闭动作；第二类主要是各种的回调函数，用来告诉嵌入者启动完成，进程启动、退出，沙盒模型初始化开始和结束等。

  5. Browser同样包括两类，第一类包括对HTML5功能和其他一些高级功能实现的参与，因为这些实现需要Chromium的不同平台的实现，同时需要例如 notification(通知)、speech recognition（语音识别）、web worker、Download、Geolocation(地理位置)等这些Content层提供接口，Content模块需要调用他们实现HTML5的功能。第二类中的典型接口类是ContentBrowserClient，主要是实现部分的逻辑，被Browser进程调用，还有就是一些事件的函数回调。
  6. Common主要定义一些公共的接口，这些被Renderer和Browser共享，例如一些进程相关、参数、GPU相关等。
  7. Plugin仅有的一个接口类，通知嵌入者Plugin进程合适被创建。
  8. Renderer该部分也包括两类，第一类包含获取RenderThread的消息循环、注册V8Extension、计算JavaScript表达式等；第二类包括ContentRendererClient，主要实现部分逻辑，被Browser端调用，还有就是一些事件的函数回调。
  9. Utility工具类的接口，主要包括让嵌入者参与Content接口中的线程创建和消息的过滤

webkit2

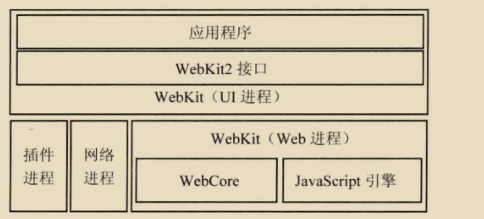

webkit2架构及模块
