E-R模型—-概念结构设计

E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。

每一类数据对象的个体叫【实体】，而每一类对象个体的集合叫【实体集】，如学生是一个实体集，张三是一个实体，姓名是一个属性。

总结来说，E-R图的四个组成的部分

1、矩形框:表示实体，在矩形框中写上实体的名字

2、椭圆形框:表示实体或联系的属性

3、菱形框:表示联系，在框中记入联系名

4、连线:实体与属性之间;实体与联系之间;联系与属性之间用直线相连，(
对于一对一联系，要在两个实体连线方向各写1;
对于一对多联系，要在一的一方写1，多的一方写N;
对于多对多关系，则要在两个实体连线方向各写N,M。)。

两个实体之间的联系

一、一对一（1:1）

比如：一个学校只能有一个校长，而一个校长也只能担任一个学校的校长。

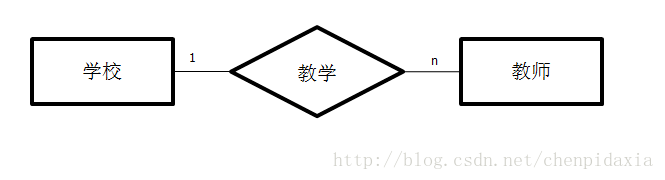

二、一对多（1：n）

比如：一个学校里有多名教师,而每个教师只能在一个学校教学。

三、多对多（m:n）

比如：一个学生可以上n种课程，而每一个课程可以有m个学生学习。而上课还可以有一个属性：上课时间。

————————————————
