热管和均热板(Vapor Chamber,VC)利用了热传导与致冷介质的快速热传递性质,导热系数较金属材料有 10 倍以上提升,作为新兴的散热技术方案,近年来开始获得广泛应用。热管的导热系数范围为10000~100000 W/m〃K,是纯铜膜的 20 倍,是多层石墨膜的10 倍。均热板作为热管技术的升级,进一步实现了导热系数的提升。
    热管/VC 散热系统的导热路径为:CPU 产生热量经过 TIM(导热界面材料)传导到热管,热管将热量快速传导到铜箔均匀散开,铜箔的热量进一步传导到石墨散热膜再均匀散开,同时石墨散热膜在手机平面方向把热量传导到金属支架上最后均开。热管一般由管壳、吸液芯和端盖构成,将管内抽成负压后充以适量的工作液体,使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封,管的一端为蒸发段(加热段),另一端为冷凝段(冷却段)根据应用需要在两段中间可布臵绝热段。吸液芯采用毛细微孔材料,利用毛细吸力(由液体表面张力产生)回流液体,管内液体在吸热段吸热蒸发,冷却段冷凝回流,循环带走热量。

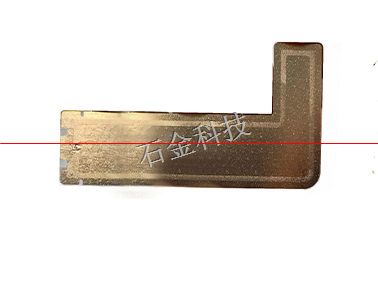

    均热板又叫平板热管,其工作原理与热管类似,包括了传导、蒸发、对流、凝固四个主要步骤。两者的差别在于热传导的方式不同。热管的热传导方式是一维的,是线的热传导方式,而均热板的热传导方式是二维的,是面的热传导方式,所以散热效率更加高。研究表明,VC散热器的性能比热管提高 20%~30%。
