栅格瓦片图层

前面我们说到地形是三维场景的”骨骼”，栅格瓦片图层就是我们浏览三维能感知的”皮肤”了，通常我们叠加的是各种卫星影像或瓦片数据。

Mars3D支持多种服务来源的高精度影像地图数据的加载和渲染。图层支持排序和透明混合，支持设置影像图层相关属性，比如透明度、亮度、对比度、色调等。

1、栅格瓦片介绍

目前我们所见的所有地图底图服务都是瓦片地图的方式发布的。瓦片地图金字塔模型是一种多分辨率层次模型，从瓦片金字塔的底层到顶层，分辨率越来越低，但表示的地理范围不变。
当我们建立好了影像金字塔后，前端再请求地图时，则将只是在切好的瓦片缓存中，找到对应级别里对应的瓦片即可。然后在前端将这些请求到的瓦片拼接出来，便可以得到用户需要的级别下的可视范围内的瓦片了。

瓦片的特征

• 瓦片分辨率通常是256x256
• 最小的地图等级为0，此时，世界地图只有一张瓦片构成
• 具有唯一的瓦片等级（z）和瓦片行列坐标编号（x, y）
• 瓦片等级越高，组成世界地图的瓦片数也多，可以展示的地图越详细

• 某一瓦片等级地图的瓦片是由低一级的各瓦片，切割成的4个瓦片组成，四叉树结构组成了瓦片金字塔

  1.1 为什么会出现瓦片金字塔这个概念

  现在，我假设我们的服务器上有一个1G的影像，需要将其在前端展示。我们传统的做法是，首先将服务起中的1G影像下载到前端然后浏览器加载渲染出图。但是大家想一想，首先客户端下载1G的影像需要的事件，一定是一个漫长的过程，其次浏览器加载这么大的文件，也多半会导致崩溃。而最重要的问题是，我们的需求仅仅是浏览全图中的某一个区域下的某几个级别，现在却将全图加载完毕了，二者还导致了数据垩不安全性（下载到本地），同时我们每一次的放大、缩小和拖拽都会使浏览器花上足够的时间去渲染。可见传统的方式是不符合实际需求的。到了后来有了新的解决办法，比如arcgis的IMS版本中提出了动态出图的概念。也就是前端发出的请求里包含了需要显示的范围、显示窗口的大萧等参数后，后台动态的在原始数据中切出一个符合需求的瓦片，然后将这个数据返回给前台，并且在服务器中，将这个瓦片做缓存。可是这个方法，前端出图依旧很慢，并且使服务器压力过大。终于瓦片金字塔方案出现了。

  1.2 栅格瓦片的数据来源

• 可以直接访问在线互联网服务、如百度、高德、腾讯、谷歌等

• 下载在线互联网服务到本地离线使用，如wms、wmts、arcgis等
• 对源数据进行切片

  2. 图层类型清单

  栅格瓦片图层，均是继承自BaseTileLayer(opens new window)类的子类对象。
  目前有以下类型：

3. 瓦片图层参数调试

当我们拿到各类瓦片服务地址后，如果不具备相关GIS知识储备，如果将一个瓦片正常的调试加载成功，并不是一件容易的事情，特别是非标准坐标系、非标准的服务时。
我们也提供了一个瓦片图层加载和调试的页面来可视化页面中，建议先在该页面做调试

1. 打开瓦片图层参数调试编辑页面(opens new window)，在这个页面的图层URL输入框内输入服务url地址，并设置一些已知的参数后，单击加载图层按钮。
2. 如果地球上未能正常显示瓦片图层，尝试修改坐标系、加载层级等参数。
3. 如果是WMS、WMTS等类型服务，有特殊自定义参数时，需要在代码中修改写死这些固定的参数去调试。
4. 在瓦片图层正常显示后，并调整好所有参数，单击“保存参数”按钮，保存的参数json，会自动下载一个json文件。
5. 如果图层是初始化就加载的，可以打开项目的config.json文件，拷贝刚下载的json到config.json文件的layers参数中即可。
6. 如果代码中直接 new 图层类，可以将json中的参数拷贝到类参数中。

   4. 瓦片图层的创建和使用

   4.1 快速开始（初始化 new Map时候传入）

   在构造Map时传入basemaps或layers参数中配置相关图层，并设置show:true后进行加载展示栅格瓦片图层

   var map = new mars3d.Map('mars3dContainer', {
   basemaps: [
    {
       name: '天地图卫星',
       icon: 'img/basemaps/tdt_img.png',
       type: 'tdt',
       layer: 'img_d',
       key: ['天地图token值'],
       show: true,
     },
     {
       name: '单张图片',
       icon: 'img/basemaps/offline.png',
       type: 'image',
       url: 'img/tietu/world.jpg',
     },
   ],
   layers: [
   {
     "type": "tdt",
     "name": "天地图注记",
     "layer": "img_z",
     "key": ["天地图token值"],
     "show": true
   },
   ]
   })

   4.2 代码中创建图层

   可以有下面2种方式来创建图层对象： ```javascript //用工厂方法，指定type来创建图层对象 var layer = mars3d.LayerUtil.create({ type: ‘xyz’, url: ‘https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png‘, subdomains: ‘abc’, }) map.addLayer(layer)

//直接创建具体类型的图层对象 var tileLayer = new mars3d.layer.XyzLayer({ url: ‘https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png‘, subdomains: ‘abc’, }) map.addLayer(tileLayer)

> 在Map创建后可以通过[map.addLayer(opens new window)](http://mars3d.cn/api/Map.html#addLayer)和[map.removeLayer(opens new window)](http://mars3d.cn/api/Map.html#removeLayer)方法来控制图层的加载和删除
> 在图层本身也有 [layer.addTo(opens new window)](http://mars3d.cn/api/BaseLayer.html#addTo)和[layer.remove(opens new window)](http://mars3d.cn/api/BaseLayer.html#remove)2个方法支持添加或移除图层。
<a name="IicqX"></a>
#### 4.3 加载xyz数据步骤
所有瓦片最基础最常见的就是xyz图层，也是其他类似图层的基础。

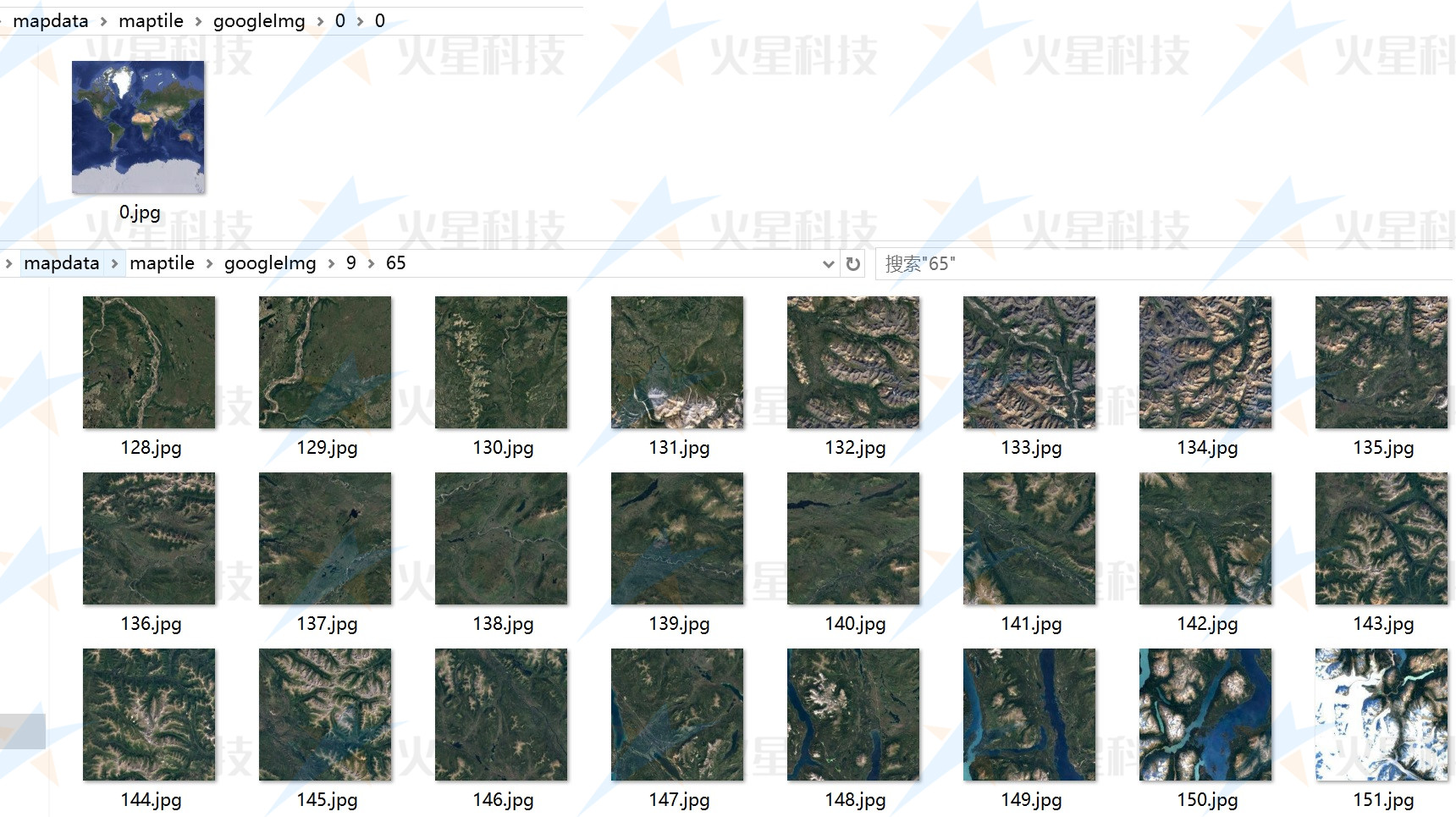

1. 当瓦片是标准金字塔命名的时候，格式一般都默认的{z}/{x}/{y}.jpg或{z}/{x}/{y}.png 目录组织的金字塔目录。如下图：
![image.png](https://cdn.nlark.com/yuque/0/2021/png/407389/1637299814525-53401c9a-efd7-4587-9b36-d8832f5b7811.png#clientId=u41362c52-88e8-4&from=paste&id=uf9b0dee7&margin=%5Bobject%20Object%5D&name=image.png&originHeight=965&originWidth=1720&originalType=url&ratio=1&size=1935208&status=done&style=none&taskId=ube1ffce2-652d-4c41-a23e-c61f54d3732)
2. 当数据量大的时候，直接拷贝切片会很慢很慢，一般操作是分层压缩成压缩包（并按4G分卷）,拷贝到服务器中后在进行解压
2. 在目标服务器中安装好任意http服务器，确保可正常提供web信息浏览服务即可。如：Nginx（推荐）, IIS, Tomcat等，将图片文件夹单独发布成一个站点，比如我将下载的数据目录test发布后，可以通过浏览器访问到图片即可 http://localhost/mapdata/maptile/test/1/1/0.png
2. 在Mars3D框架中打开[瓦片图层参数调试编辑页面(opens new window)](http://mars3d.cn/example/c20_tileLayer_edit.html)，在这个页面的图层URL输入框内输入刚才的服务url地址 http://localhost:8888/mapdata/exp/{z}/{x}/{y}.png，单击加载图层按钮。
2. 如果地球上未能正常显示瓦片图层，尝试修改坐标系. 加载层级等参数。
2. 在瓦片图层正常显示后，优化配置参数，因为瓦片不是全球的数据，肯定只是局部范围，为了避免无效请求，可以配置层级和边界值，这样客户端就不请求区域外和层级外的数据，单击“保存参数”按钮，保存的参数json，会自动下载一个json文件。
2. 如果代码中直接 new [XyzLayer图层类(opens new window)](http://mars3d.cn/api/XyzLayer.html)，可以将json中的参数拷贝到类参数中。
```javascript
var  tileLayer = new mars3d.layer.XyzLayer({
  url: 'http://localhost/mapdata/maptile/test/{z}/{x}/{y}.png',
  minimumLevel: 1,
  maximumLevel: 18,
  minimumTerrainLevel: 1,
  maximumTerrainLevel: 18,
  rectangle: { "xmin": 114.85, "xmax": 119.68, "ymin": 29.34, "ymax": 34.74 }
})
map.addLayer(tileLayer)

1. 如果图层是初始化就加载的，可以打开项目的config.json文件，拷贝刚下载的json到config.json文件的layers参数中即可。

   {
   "name": "测试瓦片",
   "type": "xyz",
   "url": "http://localhost/mapdata/maptile/test/{z}/{x}/{y}.png",
   "minimumLevel": 1,
   "maximumLevel": 18,
   "minimumTerrainLevel": 1,
   "maximumTerrainLevel": 18,
   "rectangle": { "xmin": 114.85, "xmax": 119.68, "ymin": 29.34, "ymax": 34.74 }
   },
