课程导入

在我们初次尝试用某种语言进行编程时，Hello World往往是我们编写的第一个程序，而能控制LED灯珠不断闪烁的Blink程序，就是电子硬件世界里的Hello World，在这节课程中，我们就来尝试编写一个Blink程序。

知识锦囊

RGB LED的原理

与其他主板不同，Wio LTE上有一个用户LED SK6812，它是一种可编程的 RGB LED灯，通过程序的控制就可以让它显示出16581375种颜色的灯光。那么我们如何控制RGB LED的颜色呢？实际上RGB LED内部有3个微小的LED灯-红色，绿色和蓝色，我们通过分别调节施加到它们每个灯珠上的电压，通过三原色的混合就可以发出各种不同的颜色。比如（255,0,0）代表红色亮度最高，绿色和蓝色亮度为0，所以（255,0,0）表示红色（取值范围0-255）；（0,255,0）就是代表绿色；（0,0,255）代表蓝色。
第3课 另一种Hello world : Blink - 图1

实践操作

任务一：安装库文件

在上一节课程中，我们已经可以控制LED灯的打开和关闭了，要实现最终的Blink程序，我们只需要在上一节课程的程序上进行修改即可。
首先，我们下载Adafruit NeoPixel库（用于ws2812b LED），然后会得到一个压缩包文件。

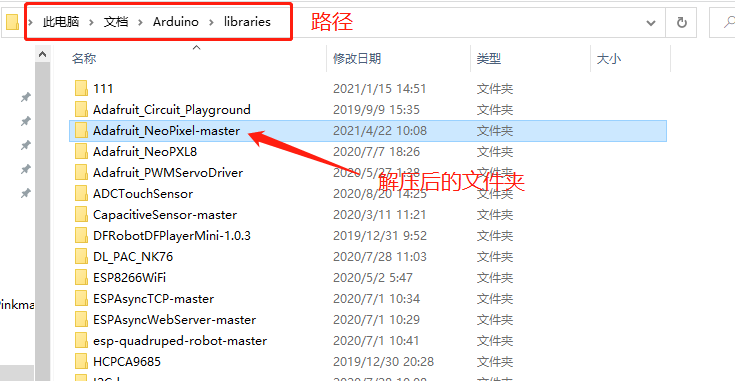

接下来解压此压缩包，并将解压后的文件夹放入ardunio的库文件夹中（文件夹地址：此电脑/文档/Arduino/libraries）

任务二：编写亮灯程序

然后打开您的Arduino IDE，新建一个程序文件，编写以下代码：

  1. #include "Adafruit_NeoPixel.h"
  2. #ifdef __AVR__
  3. #include <avr/power.h>
  4. #endif
  5. #define RGBPOWER 18 //使能引脚
  6. #define PIN 13    //LED 引脚
  7. #define NUMPIXELS 1 //定义1颗灯珠
  9. Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
  11. void setup() {
  12.   pixels.setBrightness(255);
  13.   pixels.begin(); // 初始化RGB灯的库文件
  14.   pinMode(RGBPOWER, OUTPUT); //设置RGB LED的电源引脚为输出模式
  15.   digitalWrite(RGBPOWER, HIGH);//设置RGB LED的电源引脚为高（启动RGB LED）
  16. }
  18. void loop() {
  19.     pixels.setPixelColor(0, pixels.Color(255,0,0)); // 设置红色
  20.     pixels.show(); // 显示颜色
  21.     delay(500); // 延迟一段时间，方便我们观测到颜色
  22. }

然后，

  • 单击工具>开发板> Wio LTE；
  • 单击工具>端口以选择正确的端口号。（不要选择COM1）

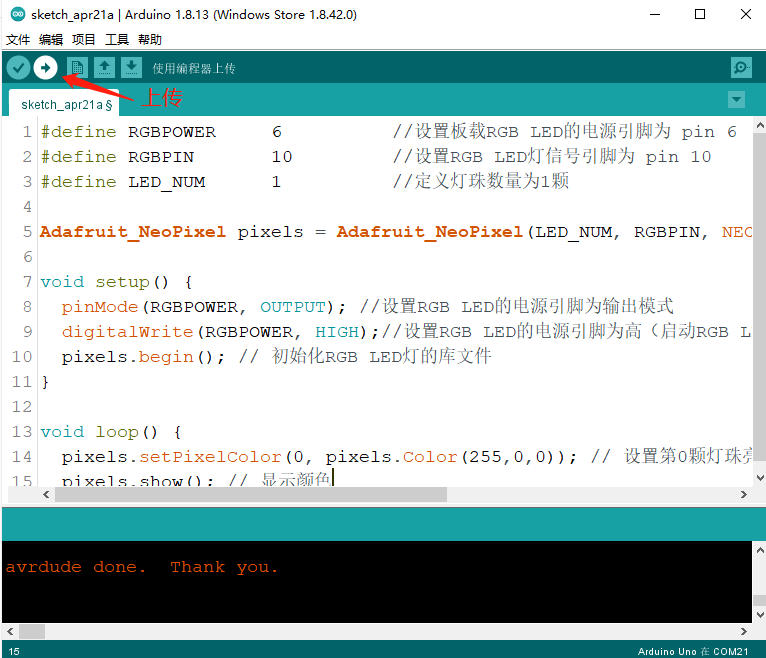

然后，单击Arduino IDE左上方的Upload按钮，几秒钟后，程序成功上传。
如果上传成功，那么你会看到板载LED指示灯亮红色！
接下来尝试更改（255,0,0）中的数值，然后重新上传程序。看看你能显示出多少种颜色！
注意颜色显示为 （0,0,0）到（255,255,255）范围内。

任务三：实现Blink效果

成功点亮灯光之后，接下来我们尝试控制它闪烁，闪烁就是亮起一段时间后熄灭然后一直重复。让我们转到代码：

  1. #include "Adafruit_NeoPixel.h"
  2. #ifdef __AVR__
  3. #include <avr/power.h>
  4. #endif
  5. #define RGBPOWER 18 //使能引脚
  6. #define PIN 13    //LED 引脚
  7. #define NUMPIXELS 1
  9. Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
  11. void setup() {
  12.   pixels.setBrightness(255);
  13.   pixels.begin(); // 初始化RGB灯的库文件
  14.   pinMode(RGBPOWER, OUTPUT); //设置RGB LED的电源引脚为输出模式
  15.   digitalWrite(RGBPOWER, HIGH);//设置RGB LED的电源引脚为高（启动RGB LED）
  16. }
  18. void loop() {
  19.     pixels.setPixelColor(0, pixels.Color(0,0,150)); // 设置淡蓝色
  20.     pixels.show(); // 显示颜色
  21.     delay(500); // 延迟一段时间，方便我们观测到颜色
  22.     pixels.setPixelColor(0, pixels.Color(0,0,0)); // 设置无颜色
  23.     pixels.show(); // 显示颜色
  24.     delay(500); // 延迟一段时间，方便我们观测到颜色
  25. }

同样点击运行按钮，主控板上的LED灯就会开始闪烁了，并且除非人为的终止这个进程，不然LED灯会一直闪烁下去。

思维拓展

请尝试让RGB LED灯交替显示绿色和蓝色。
