基于 mapbox 开发大屏地图应用中，有时候需要展示一些三维图层立体效果。Mapbox 本身可以支持三维开发，详细介绍请参考文章：用 Mapbox 做 3D 地图，这篇文章快说透了 （技术&案例大盘点）。但要实现一些复杂的三维功能开发，有一定的门槛，包括但不限于掌握以下技术：

  • 具备一定的计算机图形学基础，掌握三维计算相关数学知识；
  • 深度掌握 Mapbox 相关应用场景及功能使用方式；
  • 熟悉WebGL/OpenGL技术；
  • 熟悉 Cesium、Three.js、Babylon.js 等三维引擎的使用。 :::warning 在这里，我们介绍使用 mapbox 的 line-translate 绘图属性实现简单的图层拔高立体效果。 :::

一、最终效果对比

图层来源说明：基于杭州市行政边界及下属区县行政边界进行开发。

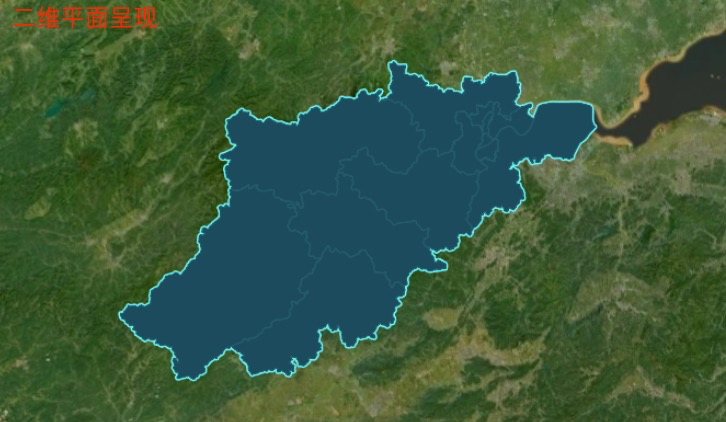

  • 二维平面呈现效果

基于 line-translate 模拟图层立体效果 - 图1

  • 三维立体呈现效果

基于 line-translate 模拟图层立体效果 - 图2

二、实现步骤

2.1、Mapbox 地图初始化

代码略，详见：Mapbox 使用入门

2.2、添加全国行政区划图层数据源

  1. // map 为 mapbox 地图实例（下同）
  2. map.addSource('region_info', {
  3.   type: 'vector',
  4.   scheme: 'tms',
  5.   tiles: ['https://gis.certifarm.cn/geoserver/gwc/service/tms/1.0.0/wisdomOrchard:region_info@EPSG:900913@pbf/{z}/{x}/{y}.pbf'],
  6. })

2.3、添加杭州市行政边界线图层

  • 展示二维平面边界线
  1. // 添加杭州市边界线图层
  2. let lineOption = {
  3.     id: `city-line-layer`,
  4.     source: `region_info`,
  5.     'source-layer': `region_info`,
  6.     type: 'line',
  7.     layout: {
  8.       'line-cap': 'round',
  9.       'line-join': 'round',
  10.     },
  11.     filter: ['match', ['get', 'code'], '330100', true, false],
  12.     paint: {
  13.       'line-color': '#6AF9F8',
  14.       'line-width': 4,
  15.     },
  16. }
  17. map.addLayer(lineOption)

效果如下：
基于 line-translate 模拟图层立体效果 - 图3

  • 添加一系列边界线图层，通过 line-translate 进行边界线偏移处理，模拟三维立体效果
  1. // 采用边界偏移的方式，添加杭州区域下沉模糊效果（多个图层，每个图层偏移量递增）
  2. const blurValueList = [0.6, 0.5, 0.5, 0.4, 0.4, 0.3, 0.3, 0.2, 0.2, 0.1, 0.1, 0.1, 0.3, 0.3]
  3. blurValueList.forEach(async (item, index) => {
  4.     let tempOption = {
  5.        id: `city-line-blur-layer${index}`,
  6.        source: `region_info`,
  7.        'source-layer': `region_info`,
  8.        type: 'line',
  9.        layout: {
  10.          'line-cap': 'round',
  11.          'line-join': 'round',
  12.        },
  13.        filter: ['match', ['get', 'code'], '330100', true, false],
  14.        paint: {
  15.          'line-color': `rgba(106, 249, 248, ${item})`,
  16.          'line-width': 2,
  17.          // 横向：左右无偏移，纵向：每一个图层向下偏移+1px
  18.          'line-translate': [0, (index + 1) * 1],
  19.          'line-translate-anchor': 'map',
  20.        },
  21.     }
  22.     map.addLayer(tempOption)
  23.  })

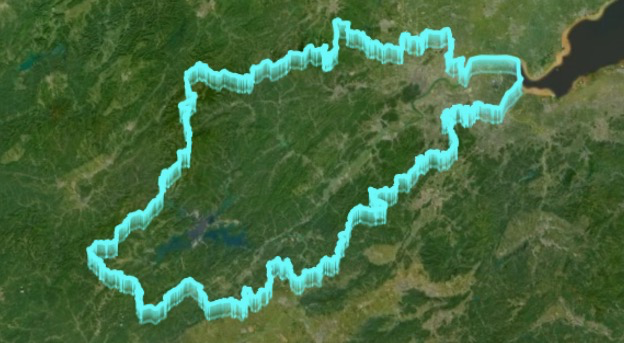

效果如下：
基于 line-translate 模拟图层立体效果 - 图4

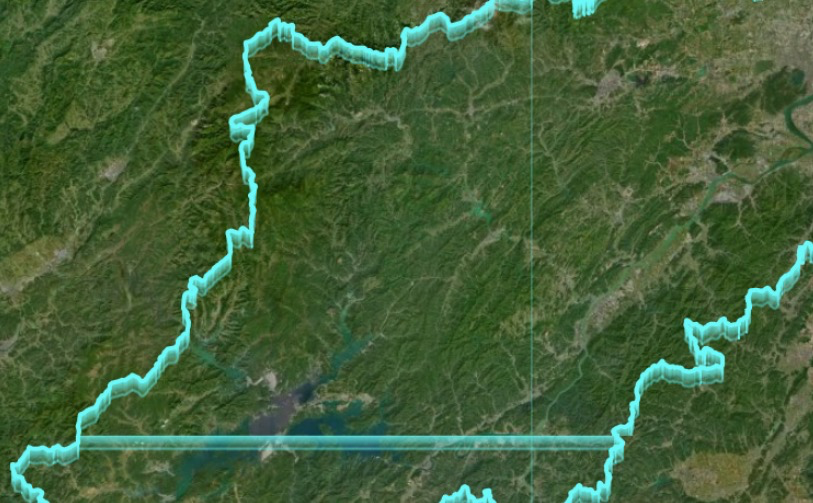

但在地图放大过程中，出现了奇怪的干扰线（见下图），地图缩小则没有这个问题。目前还没找到引起这个问题的具体原因，大家有空可以一起来调试研究下。
基于 line-translate 模拟图层立体效果 - 图5

2.4、添加杭州市下属区县行政边界线图层、杭州市区域面图层

:::warning 说明一下，可以将杭州市区域面图层放到边界线偏移图层之上，则可以掩盖掉干扰线。 ::: 最终完整图层处理代码如下：

  1. // 添加杭州市及下属区县行政区划图层
  2. export default function addHZBoundaryLayer(map) {
  3.   return new Promise(async (resolve, reject) => {
  4.     try {
  5.       // 添加杭州市边界线图层
  6.       let lineOption = {
  7.         id: `city-line-layer`,
  8.         source: `region_info`,
  9.         'source-layer': `region_info`,
  10.         type: 'line',
  11.         layout: {
  12.           'line-cap': 'round',
  13.           'line-join': 'round',
  14.         },
  15.         filter: ['match', ['get', 'code'], '330100', true, false],
  16.         paint: {
  17.           'line-color': '#6AF9F8',
  18.           'line-width': 4,
  19.         },
  20.       }
  21.       await map.addLayer(lineOption)
  23.       // 采用边界偏移的方式，添加杭州区域下沉模糊效果（多个图层，每个图层偏移量递增）
  24.       const blurValueList = [0.6, 0.5, 0.5, 0.4, 0.4, 0.3, 0.3, 0.2, 0.2, 0.1, 0.1, 0.1, 0.3, 0.3]
  25.       blurValueList.forEach(async (item, index) => {
  26.         let tempOption = {
  27.           id: `city-line-blur-layer${index}`,
  28.           source: `region_info`,
  29.           'source-layer': `region_info`,
  30.           type: 'line',
  31.           layout: {
  32.             'line-cap': 'round',
  33.             'line-join': 'round',
  34.           },
  35.           filter: ['match', ['get', 'code'], '330100', true, false],
  36.           paint: {
  37.             'line-color': `rgba(106, 249, 248, ${item})`,
  38.             'line-width': 2,
  39.             // 横向：左右无偏移，纵向：每一个图层向下偏移+1px
  40.             'line-translate': [0, (index + 1) * 1],
  41.             'line-translate-anchor': 'map',
  42.           },
  43.         }
  44.         await map.addLayer(tempOption)
  45.       })
  47.       // 杭州市范围填充面图层
  48.       let options = {
  49.         id: `city-area-layer`,
  50.         source: `region_info`,
  51.         'source-layer': `region_info`,
  52.         type: 'fill',
  53.         filter: ['match', ['get', 'code'], '330100', true, false],
  54.         paint: {
  55.           'fill-color': '#1C4B5D',
  56.         },
  57.       }
  58.       await map.addLayer(options)
  60.       // 杭州下属各区县边界线图层
  61.       let districtLineOption = {
  62.         id: `district-line-layer`,
  63.         source: `region_info`,
  64.         'source-layer': `region_info`,
  65.         type: 'line',
  66.         layout: {
  67.           'line-cap': 'round',
  68.           'line-join': 'round',
  69.         },
  70.         filter: ['match', ['get', 'parent_code'], '330100', true, false],
  71.         paint: {
  72.           'line-color': '#245D6D',
  73.           'line-width': 1,
  74.         },
  75.       }
  76.       await map.addLayer(districtLineOption)
  78.       resolve()
  79.     } catch (err) {
  80.       reject(err)
  81.     }
  82.   })
  83. }

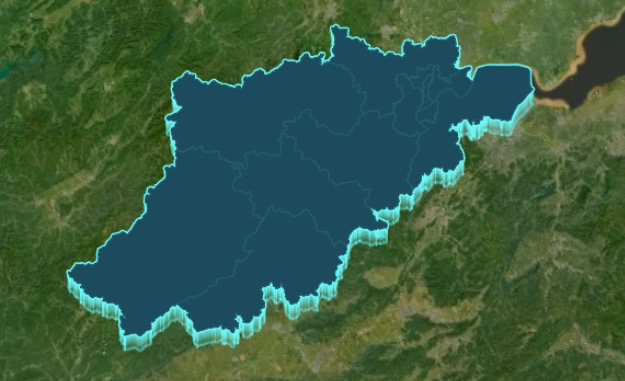

最终展示效果如下：
基于 line-translate 模拟图层立体效果 - 图6
