:::warning 聚合实现逻辑：在数据源中开启聚合效果，图层通过筛选是否存在point_count值，分别展示不同效果。 :::

一、地图展示效果

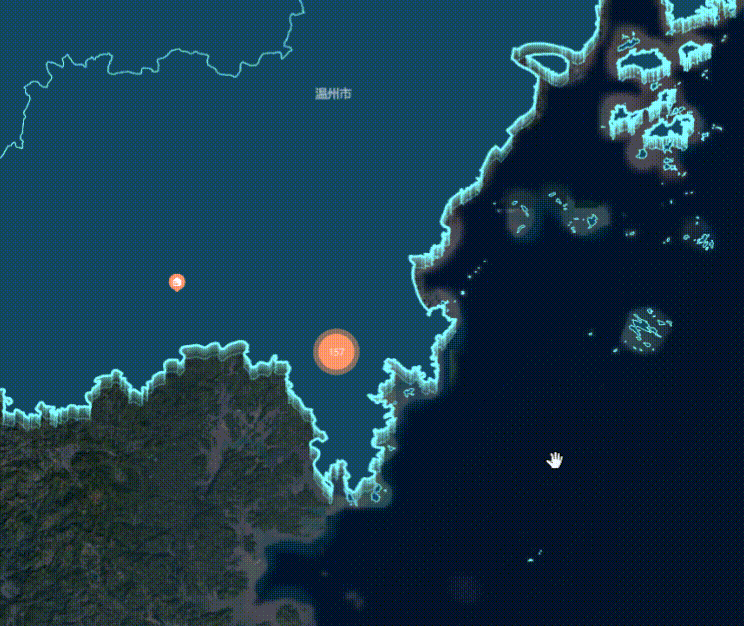

mapbox坐标点位聚合 - 图1

二、聚合效果初步实现

1、添加数据源

  1. export const addCluster = async (map,list) => {
  2.   let features = []
  3.   features = list.map((item) => {
  4.     return {
  5.       type: 'Feature',
  6.       geometry: {
  7.         type: 'Point',
  8.         coordinates: item.lnglat, // 点位经纬度[lng,lat]
  9.       },
  10.       properties: item,
  11.     }
  12.   })
  13.   map.addSource(`test_points`, {
  14.     type: 'geojson', // geojson类型资源
  15.     data: {
  16.       /* geojson数据 */
  17.       type: 'FeatureCollection',
  18.       features: features,
  19.     },
  20.     cluster: true, // 是否开启聚合
  21.     clusterMaxZoom: 15, //最大缩放到聚合
  22.     clusterRadius: 100, // 每一组点的半径,默认50
  23.   })
  24. }

2、添加图标

  1. export const addImages = async (map) => {
  2.   // 注册图标
  3.   let icon = require('@/assets/images/icon_ranks_warehouse@2x.png') // 图标地址，可自定义，也可传值
  4.   map.loadImage(icon, (err, imgIcon) => {
  5.     map.addImage(`test-icon`, imgIcon)
  6.   })
  7. }

3、添加图层

  1. export const addLayers = async (map) => {
  2.   // 外围有数字的圆圈，加晕染（聚合点）
  3.   map.addLayer({
  4.     id: 'cluster-point-layer',
  5.     type: 'circle',
  6.     // minzoom: 12,
  7.     source: 'test_points',
  8.     filter: ['has', 'point_count'], // 筛选已聚合的点
  9.     paint: {
  10.       'circle-color': '#ff9969', // 圆圈颜色
  11.       'circle-radius': 20, // 圆圈
  12.       'circle-stroke-color': 'rgba(255, 153, 105,0.5)',// 光晕颜色
  13.       'circle-stroke-width': 7, // 光晕大小，单位px
  14.     },
  15.   })
  16.   // 聚合图圆圈中的数字
  17.   map.addLayer({
  18.     id: 'cluster-count-layer',
  19.     type: 'symbol',
  20.     source: 'test_points',
  21.     filter: ['has', 'point_count'], // 筛选已聚合的点
  22.     layout: {
  23.       'text-field': '{point_count_abbreviated}',
  24.       'text-size': 11,
  25.     },
  26.     // 文字样式属性
  27.     paint: {
  28.       'text-color': '#fff',
  29.       'text-opacity': 1,
  30.     },
  31.   })
  32.   // 离散在外部的图标
  33.   map.addLayer({
  34.     id: `discrete-ponit-layer`,
  35.     type: 'symbol',
  36.     source: `test_points`,
  37.     filter: ['!', ['has', 'point_count']],
  38.     layout: {
  39.       'text-field': `{label}`,
  40.       'text-size': 12,
  41.       'icon-image': `test-icon`,
  42.       'icon-size': 0.25,
  43.       'icon-offset': [0, 0],
  44.       'text-offset': [0, 1],
  45.       'text-anchor': 'top',
  46.       'icon-allow-overlap': true,
  47.       'icon-ignore-placement': true,
  48.       'text-allow-overlap': true, // 是否允许文本重叠（可选，默认值为 false。当值为 true 时，文本即使和其他符号触碰也会显示）
  49.       'text-ignore-placement': false, // 是否忽略文本位置（可选，默认值为 false。当值为 true 时，其他符号即使与此文本触碰也会显示）
  50.       'text-optional': false, // 文本是否可不显示（可选，默认值为 false。当值为 true 时，如果文本与图标碰撞，则显示图标）
  51.     },
  52.     paint: {
  53.       'text-color': 'rgba(255,255,255,0)',
  54.     },
  55.   })
  56.    // 聚合图标点击效果，下探一层
  57.   map.on('click', 'cluster-point-layer', (e) => {
  58.     var features = map.queryRenderedFeatures(e.point, {
  59.       layers: ['cluster-point-layer'],
  60.     })
  61.     var clusterId = features[0].properties.cluster_id
  62.     map.getSource('test_points').getClusterExpansionZoom(clusterId, function (err, zoom) {
  63.       if (err) return
  64.       map.easeTo({
  65.         center: features[0].geometry.coordinates,
  66.         zoom: zoom,
  67.       })
  68.     })
  69.   })
  70.  }
  71. }

三、权重效果添加

方法1，利用step进行范围筛选

（其他代码如二 — addLayers所示）

  1. // 外围有数字的圆圈，加晕染（聚合点）
  2. map.addLayer({
  3.     id: 'cluster-point-layer',
  4.     type: 'circle',
  5.     // minzoom: 12,
  6.     source: 'test_points',
  7.     filter: ['has', 'point_count'], // 筛选已聚合的点
  8.     paint: {
  9.       'circle-color': '#ff9969',
  10.       'circle-radius': [
  11.         'step',
  12.         ['get', 'point_count'],
  13.         20, // 当点数小于100时为20px圆
  14.         100, // 筛选条件，点数100以内
  15.         21, // 点计数在100到750之间时为21px圆
  16.         750, //筛选条件，点数750以内
  17.         22, //点计数大于或等于750时为22像素的圆
  18.       ],
  19.       'circle-stroke-color': 'rgba(255, 153, 105,0.5)',
  20.       'circle-stroke-width': ['step', ['get', 'point_count'], 5, 100, 6, 750, 7], // 同上'circle-radius'
  21.     },
  22.   })

方法2：根据mapbox表达式计算

  1. // 外围有数字的圆圈，加晕染（聚合点）
  2.   map.addLayer({
  3.     id: 'cluster-point-layer',
  4.     type: 'circle',
  5.     // minzoom: 12,
  6.     source: 'test_points',
  7.     filter: ['has', 'point_count'], // 筛选已聚合的点
  8.     paint: {
  9.       'circle-color': '#ff9969',
  10.       'circle-radius': ['*', 0.5, ['get', 'point_count']], // point_count值*0.5
  11.       'circle-stroke-color': 'rgba(255, 153, 105,0.5)',
  12.       'circle-stroke-width': ['*', 0.1, ['get', 'point_count']], // 同上'circle-radius'
  13.     },
  14.   })

四、其他效果实现

其他代码与二相同，只替换了 addLayers 方法
mapbox坐标点位聚合 - 图2

  1. export const addLayers = async (map，countLength) => {
  2. // countLength为图标总数
  3. // 聚合图标（权重、数字）
  4.   map.addLayer({
  5.     id: 'cluster-point-layer',
  6.     type: 'symbol' /* symbol类型layer，一般用来绘制点*/,
  7.     source: `test_points`,
  8.     filter: ['has', 'point_count'],
  9.     layout: {
  10.       'text-field': '{point_count_abbreviated}',
  11.       'text-size': 14,
  12.       'icon-image': `test-icon`,
  13.       'icon-size': ['*', 0.25, ['+', 1, ['/', ['get', 'point_count'], countLength]]],
  14.       'text-offset': {
  15.         property: 'point_count', // 属性名（填写后 stops 的输入值就是对应的属性值）
  16.         stops: [
  17.           // 断点（除了 type 为 identity 外必填，由输入值和输出值为一组，作为数组的元素）
  18.           [0, [-0.1, -1.5]], // 属性 point_count 的值为 0 时，text-offset 为 [-0.1, -1.5]
  19.           [countLength, [-0.1, -2.2]], // 属性 point_count 的值为 countLength 时，text-offset 为 [-0.1, -2.2]
  20.         ],
  21.       }, //property function可以限定最大值最小值，对其中的数值进行平滑插入变化
  22.       'icon-allow-overlap': true,
  23.       'icon-ignore-placement': true,
  24.       'text-allow-overlap': true, // 是否允许文本重叠（可选，默认值为 false。当值为 true 时，文本即使和其他符号触碰也会显示）
  25.       'text-ignore-placement': false, // 是否忽略文本位置（可选，默认值为 false。当值为 true 时，其他符号即使与此文本触碰也会显示）
  26.       'text-optional': false, // 文本是否可不显示（可选，默认值为 false。当值为 true 时，如果文本与图标碰撞，则显示图标）
  27.     },
  28.     paint: {
  29.       'text-color': 'rgba(255,255,255,1)',
  30.       'text-opacity': 1, // 文本的不透明度（可选，取值范围为 0 ~ 1，默认值为 1）
  31.       // 'text-color': '#000000', // 文本的颜色（可选，默认值为 #000000）
  32.     },
  33.   })
  34.   // 离散图标
  35.   map.addLayer({
  36.     id: `discrete-ponit-layer`,
  37.     type: 'symbol' /* symbol类型layer，一般用来绘制点*/,
  38.     source: `test_points`,
  39.     filter: ['!', ['has', 'point_count']],
  40.     layout: {
  41.       'icon-image': `ss-icon`,
  42.       'icon-size': 0.25,
  43.       'icon-offset': [0, 0],
  44.       'icon-allow-overlap': true,
  45.       'icon-ignore-placement': true,
  46.     },
  47.   })
