简单介绍下什么是 Binder。
Binder 是一种进程间通信机制，基于开源的 OpenBinder 实现；

Binder IPC 实现原理

Binder IPC 正是基于内存映射（mmap）来实现的，
但是 mmap() 通常是用在有物理介质的文件系统上的。
一次完整的 Binder IPC 通信过程通常是这样：

  1. 首先 Binder 驱动在内核空间创建一个数据接收缓存区；
  2. 接着在内核空间开辟一块内核缓存区，建立内核缓存区和内核中数据接收缓存区（接收）之间的映射关系，以及内核中数据接收缓存区和接收进程用户空间地址的映射关系；
  3. 发送方进程通过系统
  4. 调用 copy_from_user() 将数据 copy 到内核中的内核缓存区，由于内核缓存区和接收进程的用户空间存在内存映射，因此也就相当于把数据发送到了接收进程的用户空间，这样便完成了一次进程间的通信。

面向对象思想的引入将进程间通信转化为通过对某个Binder对象的引用调用该对象的方法，而其独特之处在于 Binder对象是一个可以跨进程引用的对象 ，它的实体位于一个进程中，而它的引用却遍布于系统的各个进程之中。最诱人的是，这个引用和java里引用一样既可以是强类型，也可以是弱类型，而且可以从一个进程传给其它进程，让大家都能访问同一Server，就象将一个对象或引用赋值给另一个引用一样。Binder模糊了进程边界，淡化了进程间通信过程，整个系统仿佛运行于同一个面向对象的程序之中。形形色色的Binder对象以及星罗棋布的引用仿佛粘接各个应用程序的胶水，这也是Binder在英文里的原意。

作者：散人丶
链接：https://juejin.im/post/6844903764986462221

关于上面这个如何实现

Binder 通信中的代理模式

我们已经解释清楚 Client、Server 借助 Binder 驱动完成跨进程通信的实现机制了，但是还有个问题会让我们困惑。A 进程想要 B 进程中某个对象（object）是如何实现的呢？毕竟它们分属不同的进程，A 进程 没法直接使用 B 进程中的 object。
前面我们介绍过跨进程通信的过程都有 Binder 驱动的参与，因此在数据流经 Binder 驱动的时候驱动会对数据做一层转换。当 A 进程想要获取 B 进程中的 object 时，驱动并不会真的把 object 返回给 A，而是返回了一个跟 object 看起来一模一样的代理对象 objectProxy，这个 objectProxy 具有和 object 一摸一样的方法，但是这些方法并没有 B 进程中 object 对象那些方法的能力，这些方法只需要把把请求参数交给驱动即可。对于 A 进程来说和直接调用 object 中的方法是一样的。

当 Binder 驱动接收到 A 进程的消息后，发现这是个 objectProxy 就去查询自己维护的表单，一查发现这是 B 进程 object 的代理对象。

于是就会去通知 B 进程调用 object 的方法，并要求 B 进程把返回结果发给自己。

当驱动拿到 B 进程的返回结果后就会转发给 A 进程，一次通信就完成了。

https://zhuanlan.zhihu.com/p/35519585
https://paul.pub/android-binder-driver/

https://www.cnblogs.com/linhaostudy/p/12261742.html（好）

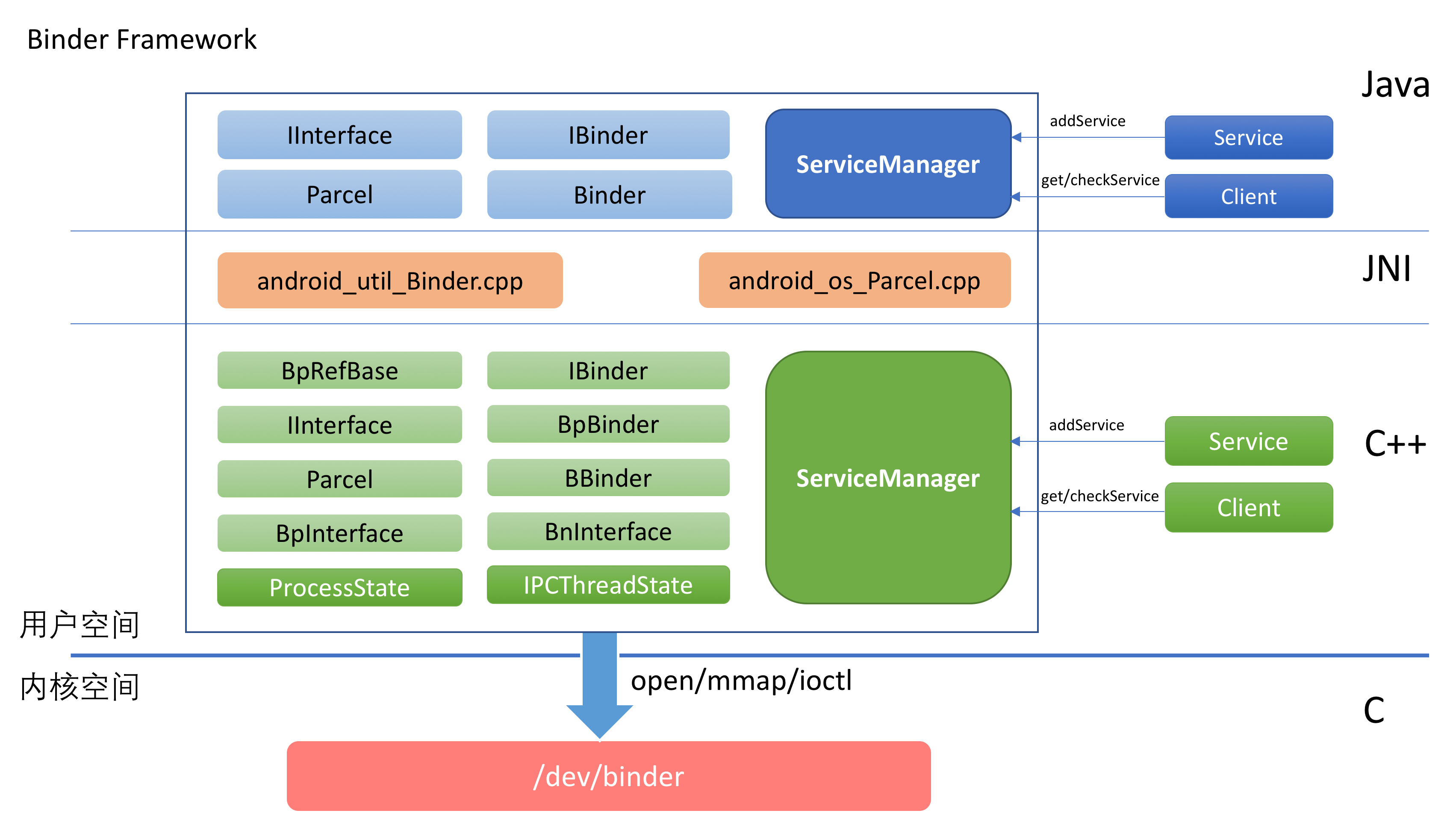

图中Client/Server/ServiceManage之间的相互通信都是基于Binder机制。既然基于Binder机制通信，那么同样也是C/S架构，则图中的3大步骤都有相应的Client端与Server端。

  1. 注册服务(addService)：Server进程要先注册Service到ServiceManager。该过程：Server是客户端，ServiceManager是服务端。
    2. 获取服务(getService)：Client进程使用某个Service前，须先向ServiceManager中获取相应的Service。该过程：Client是客户端，ServiceManager是服务端。
    3. 使用服务：Client根据得到的Service信息建立与Service所在的Server进程通信的通路，然后就可以直接与Service交互。该过程：client是客户端，server是服务端。

为什么要区分内核空间和用户空间（为了权限管理）

在 CPU 的所有指令中，有些指令是非常危险的，如果错用，将导致系统崩溃，比如清内存、设置时钟等。如果允许所有的程序都可以使用这些指令，那么系统崩溃的概率将大大增加。
所以，CPU 将 指令分为特权指令和非特权指令，对于那些危险的指令，只允许操作系统及其相关模块使用，普通应用程序只能使用那些不会造成灾难的指令。
但是 文件访问，网络请求 都在内核资源里面

  1. copy_from_user() //将数据从用户空间拷贝到内核空间
  2. copy_to_user() //将数据从内核空间拷贝到用户空间

在 Android 系统中，这个运行在内核空间，负责各个用户进程通过 Binder 实现通信的内核模块就叫 Binder 驱动（Binder Dirver）。

真正实现进程间通信的是binder 驱动

http://gityuan.com/2016/09/04/binder-start-service/

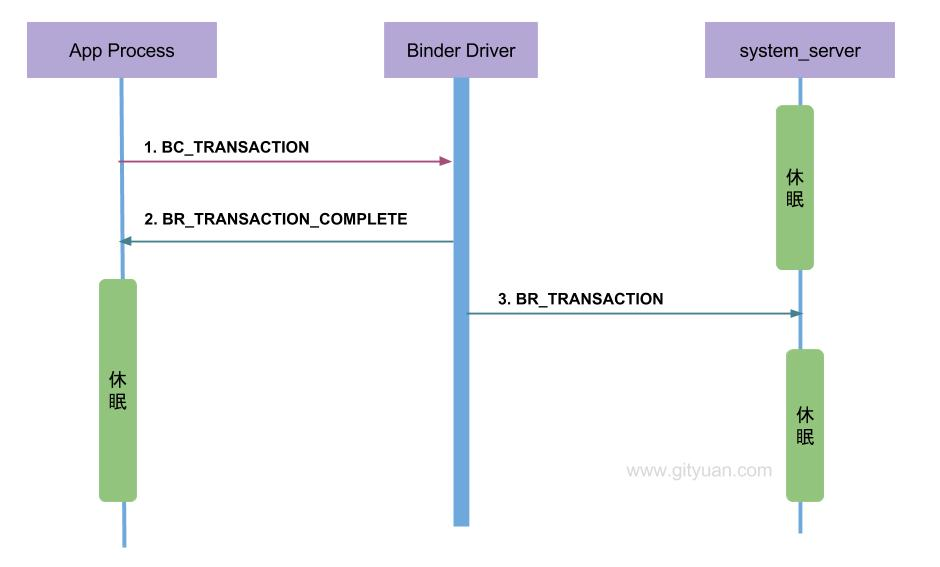

Oneway 怎么理解

非Oneway

Oneway

比如拿寄信举例

  1. 你把信交给邮寄员(BC_TRANSACTION);
  2. 邮寄员收到信后, 填一张单子给你作为一份回执(BR_TRANSACTION_COMPLETE). 这样你才放心知道邮递员已确定接收信, 否则就这样走了,信到底有没有交到邮递员手里都不知道,这样的通信实在太让人不省心, 长时间收不到远方家人的回信, 无法得知是在路的中途信件丢失呢,还是压根就没有交到邮递员的手里. 所以说oneway也得知道信是投递状态是否成功.
  3. 邮递员利用交通工具(Binder Driver),将信交给了你的家人(BR_TRANSACTION);
