任务背景

  1.    随着某些业务数据的增大, 公司服务器硬盘空闲空间越来越小, 服务器上也无法再拓展硬盘, 所以我们考虑使用**网络存储方式远程共享存储给服务器使用**。<br />![存储架构.png](https://cdn.nlark.com/yuque/0/2022/png/25613080/1647510077999-a2e540e7-f76f-40c4-b560-3acb7344e100.png#clientId=ua47ca2e9-e217-4&crop=0&crop=0&crop=1&crop=1&from=drop&id=ue50362c1&margin=%5Bobject%20Object%5D&name=%E5%AD%98%E5%82%A8%E6%9E%B6%E6%9E%84.png&originHeight=598&originWidth=1297&originalType=binary&ratio=1&rotation=0&showTitle=false&size=143110&status=done&style=none&taskId=u80218133-ce6c-4710-88d8-37c41c9e872&title=)

任务要求

实现存储通过远程共享给应用服务器使用

任务拆解

1, 需要知道存储有哪些方式可以通过网络共享给服务器使用,如何选择合理的方式

2, 需要知道存储共享给服务器后是一种什么形式,是一个目录呢, 还是一个块设备

3, 使用什么样的软件来实现

4, 配置实现

知识储备

存储介绍

存储(storage)是什么?


简单来说，存储就是**存放数据的介质**。

我们在这里不是学习这些硬件知识，而是学习Linux平台下的存储技术。

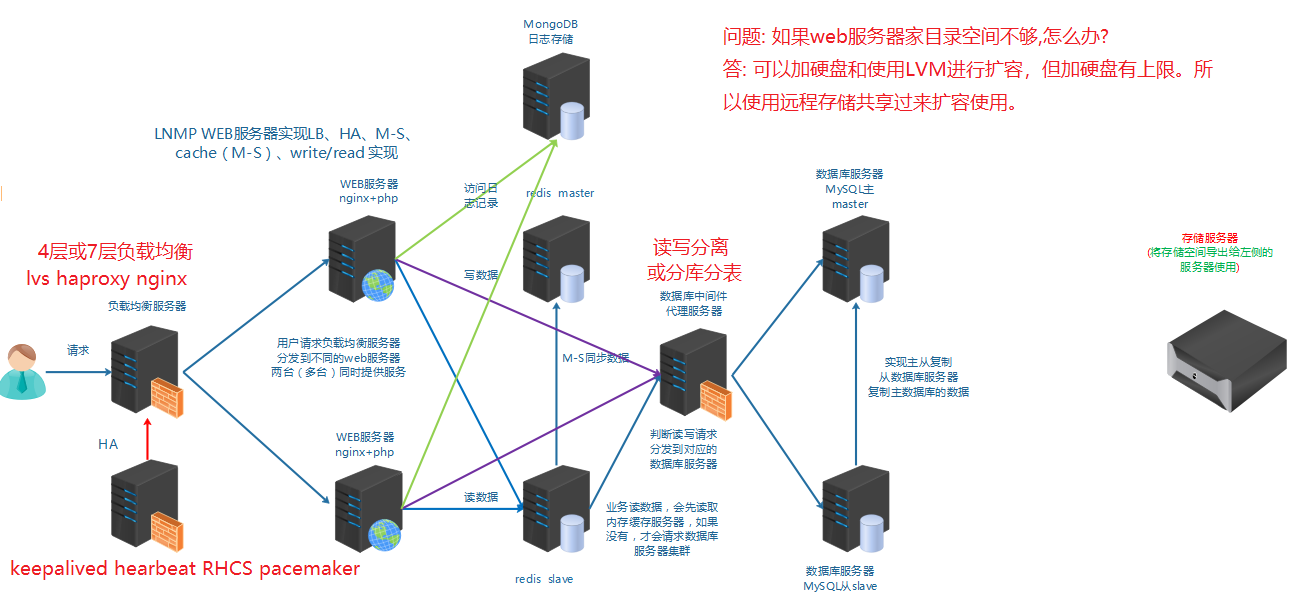

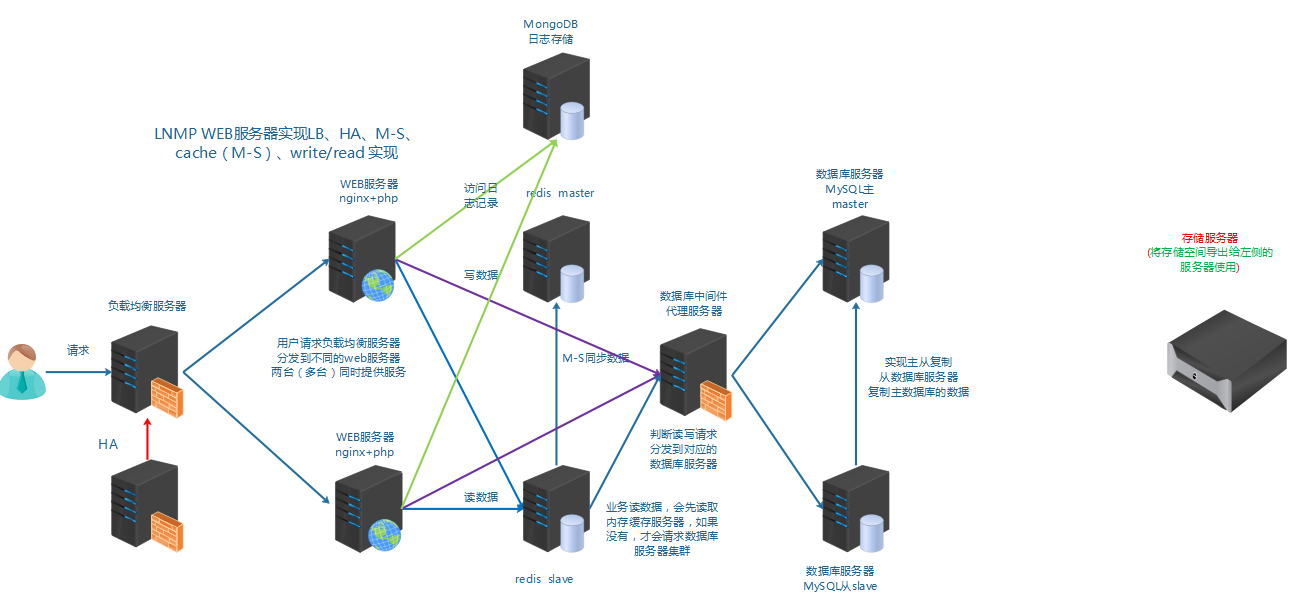

在前面学习的架构基础上再加上远程存储。



Linux存储分层(了解)

问题: linux上如何挂载ntfs格式的移动硬盘?

linux内核支持ntfs,但centos7系统并没有加上此功能，解决方法两种:

  • 重新编译内核,在内核加上支持ntfs(此方法不推荐,因为编译内核会造成内核运行不稳定, 没有过硬的实力不要做)
  • 安装软件，为内核加上支持ntfs的模块
  1. 安装
  2. # yum install epel-release  -y
  3. # yum install ntfs-3g
  5. 挂载命令
  6. # mount.ntfs-3g /dev/sdb1 /mnt

一个新的硬盘在linux系统里使用一般来说就三步:(分区,格式化)-挂载-使用

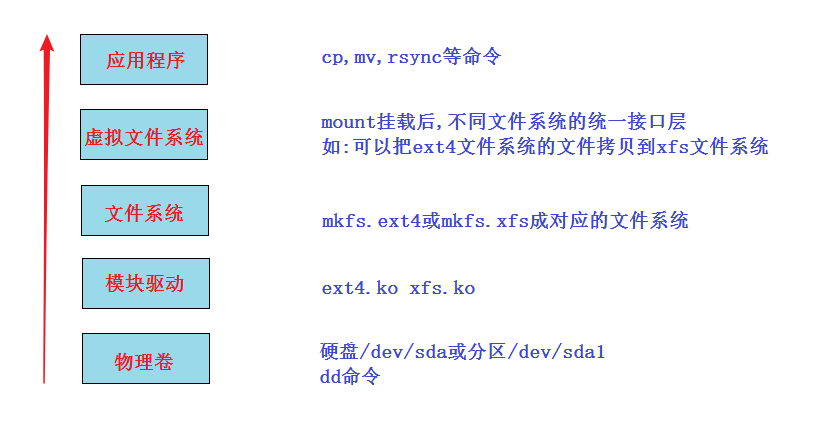

Linux存储五层:


上面比较难理解的是虚拟文件系统: 又名VFS (Virtual File System),作用就是采用标准的Unix系统调用读写位于不同物理介质上的不同文件系统,即为各类文件系统提供了一个统一的操作界面和应用编程接口。

简单来说,就是使用上层应用程序不用关注底层是什么文件系统, 统一使用。

存储的分类

存储的分类(重点)

存储分类 描述
DAS
直连式存储 (direct access/attach storage)		 如:机箱里的disk，或通过接口直连到系统总线上的disk(如U盘，移动硬盘)
NAS

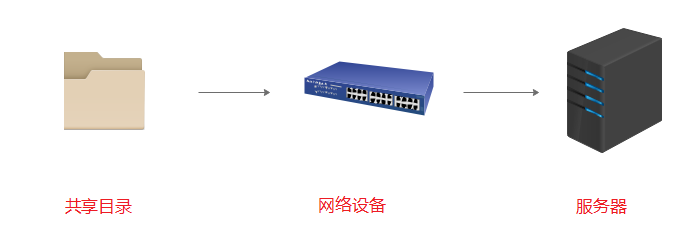

网络附加存储(network attched storage)		 通过交换机,路由器连接起来,共享的是目录。如:nfs,samba,ftp
SAN

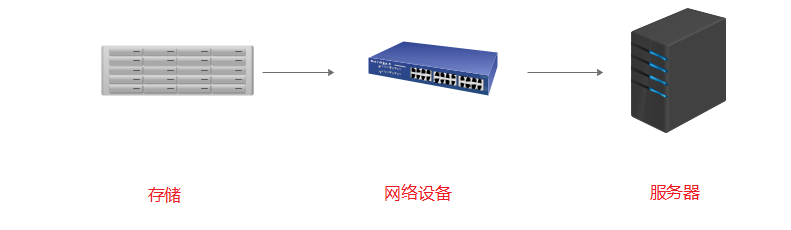

存储区域网络(storage area network)		 通过交换机,路由器连接起来的高速存储网络,共享的是块设备

DAS: 直接连接系统，不受网速限制，速度快; 扩展容量有上限。

NAS与SAN: 通过网络设备连接的远程存储，速度受网络影响; 但扩展方便，几乎无上限。

NAS和SAN都是通过网络(通过了网络设备,如路由器，交换机等)的，但NAS共享的是应用层的目录,而SAN共享的是/dev/sdb1或/dev/sdb这种块设备。


存储类型的分类

存储类型分类 描述
文件存储 NAS都属于这一类。简单来说就是mount后直接使用的
块存储 SAN都属于这一类。简单来说就是类似/dev/sdb这种，要分区,格式化后才能mount使用
对象存储 通俗来讲，就是存储是什么形式，怎么做的都不用关注。使用的人只要直接使用程序接口去访问, 进行get下载与put上传就好

文件存储: 类似一个大的目录，多个客户端都可以挂载过来使用。

  • 优点: 利于数据共享
  • 缺点: 速度较慢

块存储: 类似一个block设备，客户端可以格式化，挂载并使用，和用一个硬盘一样。

  • 优点: 和本地硬盘一样,直接使用,速度较快
  • 缺点: 数据不共享

对象存储: 一个对象我们可以看成一个文件, 综合了文件存储和块存储的优点。

  • 优点: 速度快,数据共享
  • 缺点: 成本高, 不兼容现有的模式

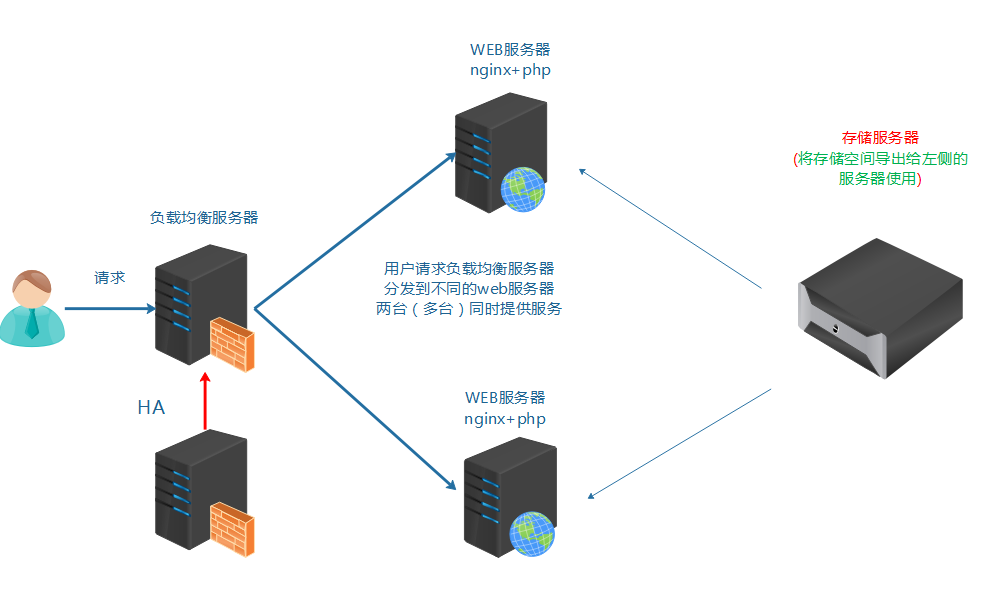

如果两台nginx服务器想要实现web家目录里的数据一致, 请问怎么做?


小结:

  • 存储要通过远程的方法共享
  • 有可能要考虑数据共享的问题
  • 存储分类:DAS,NAS,SAN
  • 存储类型分类: 文件存储,块存储, 对象存储

SAN

SAN的分类

两种SAN:

  1. FC-SAN: 早期的SAN, 服务器与交换机的数据传输是通过光纤进行的, 服务器把SCSI指令传输到存储设备上，不能走普通LAN网的IP协议。
  2. IP-SAN: 用IP协议封装的SAN, 可以完全走普通网络,因此叫做IP-SAN, 最典型的就是ISCSI。

FC-SAN优缺点: 速度快(2G,8G,16G), 成本高。

IP-SAN优缺点: 速度较慢(已经有W兆以太网标准), 成本低。

IP-SAN之iscsi实现

iscsi: internat small computer system interface

(网络小型计算机接口,就是一个通过网络可以实现SCSI接口的协议)

实验: Linux平台通过iscsi实现IP-SAN

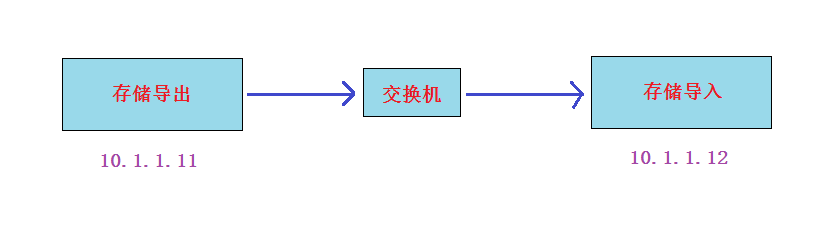

实验准备: 两台虚拟机（centos7平台)同网段（比如vmnet8), 交换机不用模拟,因为同网段的虚拟机就相当于连在同一个交换机上


  1. 静态IP（两台IP互通就行,网关和DNS不做要求）
  2. 都配置主机名及其主机名互相绑定
  3. 关闭防火墙,selinux
  4. 时间同步
  5. 配置好yum(需要加上epel源)
  6. 在存储导出端模拟存储(模拟存储可以使用多种形式,如硬盘:/dev/sdb,分区:/dev/sdb1,软raid:/dev/md0,逻辑卷:/dev/vg/lv01,dd if=/dev/zero of=/tmp/storage_file bs=1M count=1000创建的大文件等等), 本实验请自行加一个硬盘来模拟

实验步骤:

  1. export导出端安装软件, 配置导出的存储，启动服务
  2. import导入端安装软件, 导入存储，启动服务

实验过程:

第1步: 在导出端上安装iscsi-target-utils软件包

  1. export# yum install epel-release -y              没有安装epel源的,再次确认安装
  2. export# yum install scsi-target-utils -y

第2步: 在导出端配置存储的导出

  1. export# cat /etc/tgt/targets.conf |grep -v "#"   （配置完后的结果如下)
  3. default-driver iscsi
  5. <target iscsi:data>                        # 共享名,也就是存储导入端发现后看到的名称
  6.         backing-store /dev/sdb            # /dev/sdb是实际要共享出去的设备
  7. </target>

第3步: 导出端启动服务并验证

  1. export# systemctl start tgtd
  2. export# systemctl enable tgtd
  3. 验证端口和共享资源是否ok
  4. export# lsof -i:3260
  5. export# tgt-admin --show

第4步: 导入端安装iscsi-initiator-utils软件包

  1. import# yum install iscsi-initiator-utils

第5步: 导入端导入存储

在登录前必须要先连接并发现资源(discovery)

  1. import# iscsiadm -m discovery -t sendtargets -p 10.1.1.11
  2. 10.1.1.11:3260,1 iscsi:data

发现资源成功后，就可以进行资源登录了

  1. 登录发现的存储:
  2. import# iscsiadm -m node -l

登录成功后，直接使用fdisk -l查看

  1. import# fdisk -l

第6步: import端启动服务

  1. 启动服务，并做成开机自启动（目的:import端服务器reboot后还能自动登录discovery发现的存储)
  2. import# systemctl start iscsi
  3. import# systemctl enable iscsi
  5. import# systemctl start iscsid
  6. import# systemctl enable iscsid

补充: 关于取消连接的操作

  1. 取消登录:
  2. import# iscsiadm -m node -u
  4. 删除登录过的信息：
  5. import# iscsiadm -m node --op delete

问题: 如果再加一个新的导入服务器，两个导入服务器导入同一个存储，然后格式化，挂载。能实现同读同写吗?

  1. 答: 不可以

拓展: 可以对导出的存储配置验证功能，导入端配置正确的用户名和密码才能登陆

只有两个地方不一样:

  1. 在导出端配置时加上用户名和密码验证功能
  1. <target iscsi:data>
  2.         backing-store /data/storage
  3.         incominguser daniel daniel123        验证功能，此用户自定义即可，与系统用户无关
  4. </target>
  1. 在导入端配置时需要多配置下面一步，对应导出端的用户名与密码
  1. 如果export端有源被配置了验证功能，那么import端需要配置正确的用户名和密码才OK
  2. CHAP (Challenge-Handshake Authentication Protocol) 挑战握手验证协议
  4. import# vim /etc/iscsi/iscsid.conf
  5. 57 node.session.auth.authmethod = CHAP
  6. 61 node.session.auth.username = daniel
  7. 62 node.session.auth.password = daniel123
  9. 71 discovery.sendtargets.auth.authmethod = CHAP
  10. 75 discovery.sendtargets.auth.username = daniel
  11. 76 discovery.sendtargets.auth.password = daniel123
  12. 做完这一步后, 就可以发现资源并登录了
