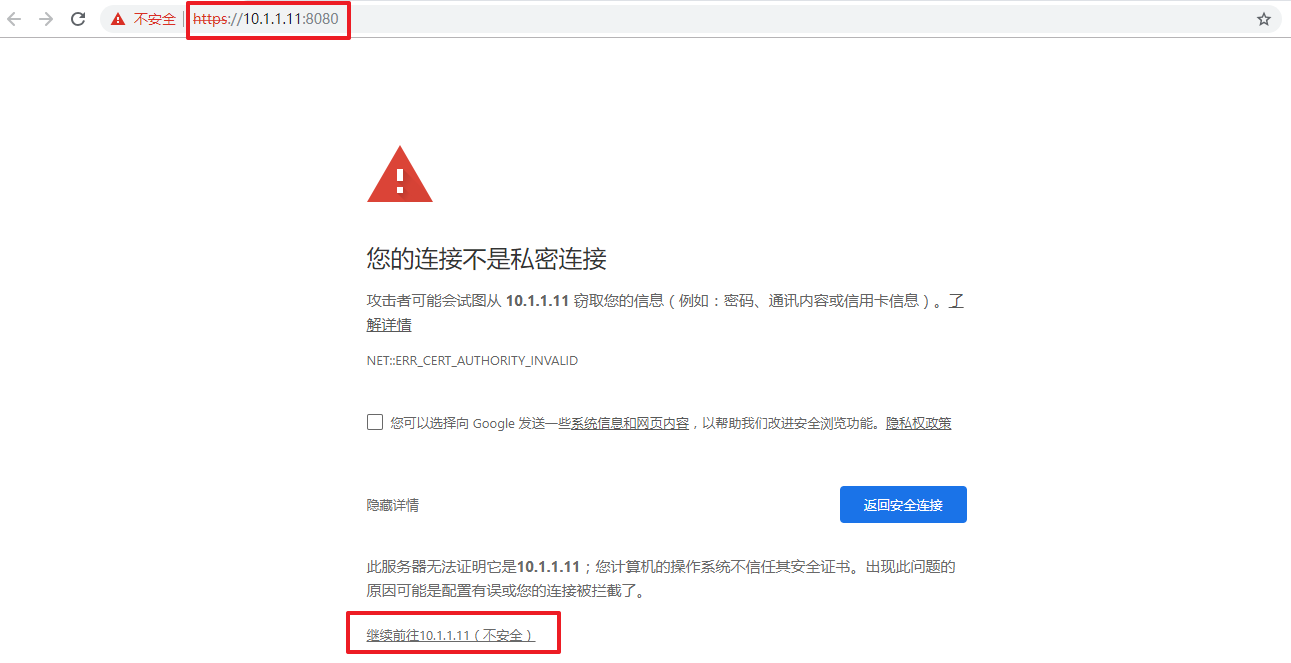

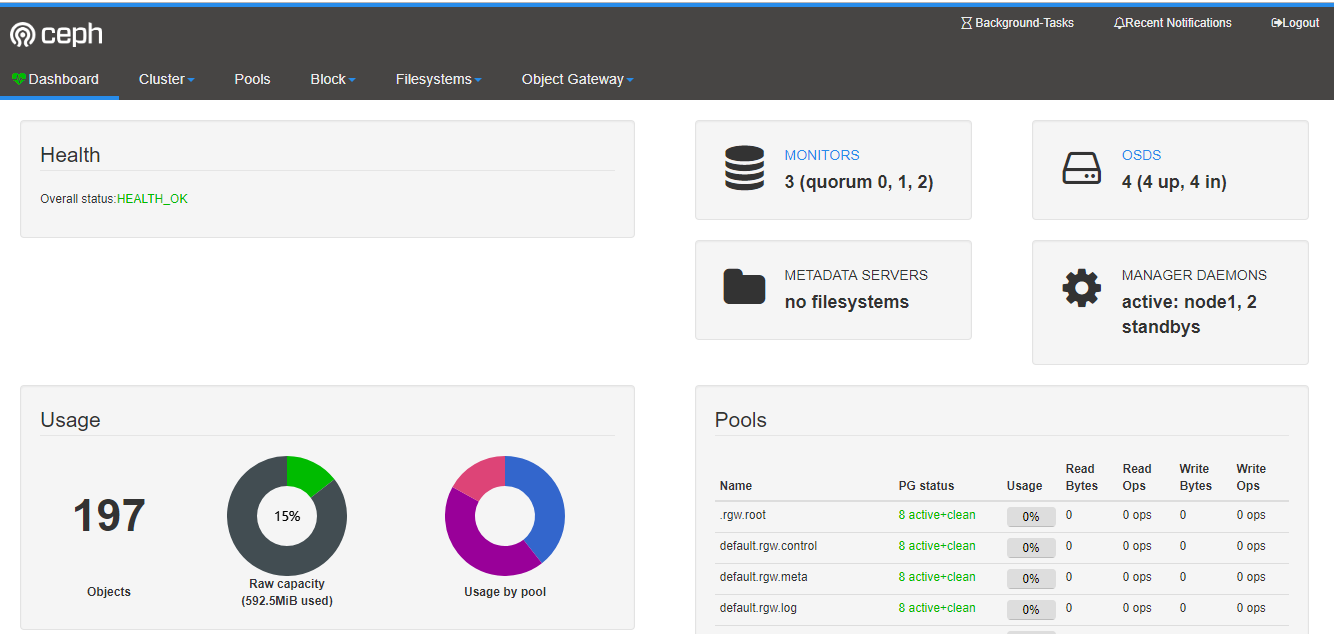

ceph dashboard(拓展)

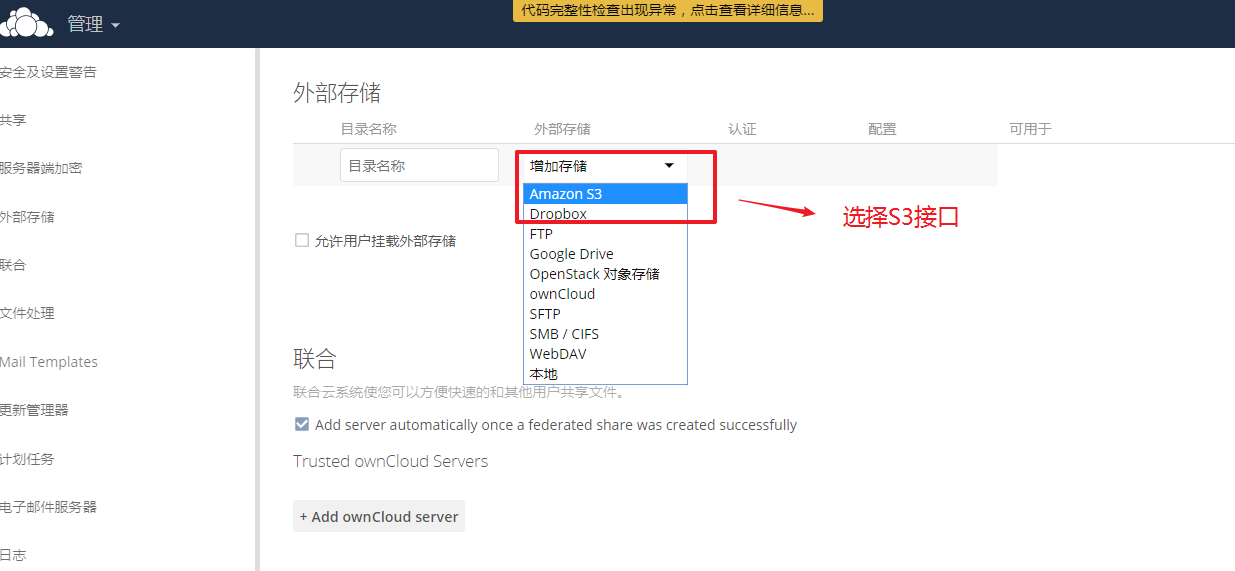

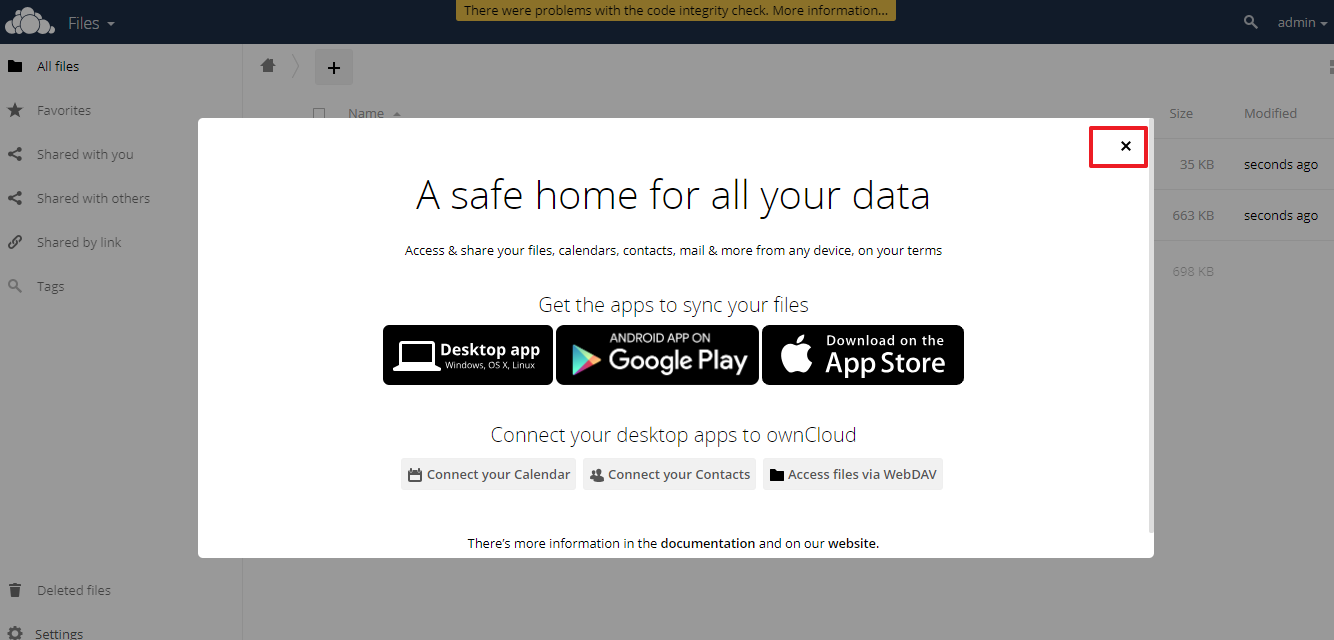

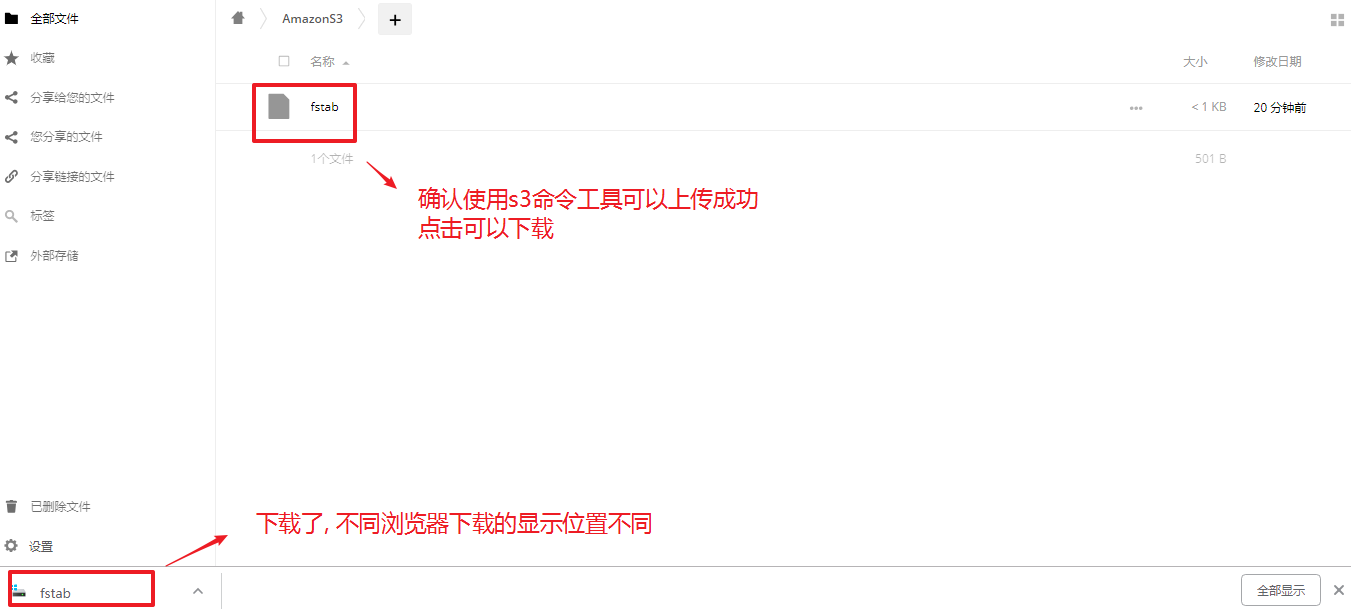

ceph对象存储结合owncloud打造云盘(拓展)

任务背景

虽然使用了分布式的glusterfs存储, 但是对于爆炸式的数据增长仍然感觉力不从心。对于大数据与云计算等技术的成熟, 存储也需要跟上步伐. 所以这次我们选用对象存储.

任务要求

1, 搭建ceph集群

2, 实现对象存储的应用

任务拆解

1, 了解ceph

2, 搭建ceph集群

3, 了解rados原生数据存取

4, 实现ceph文件存储

5, 实现ceph块存储

6, 实现ceph对象存储

学习目标

能够成功部署ceph集群
能够使用ceph共享文件存储,块存储与对象存储
能够说出对象存储的特点

一、认识Ceph

Ceph是一个能提供的文件存储,块存储和对象存储的分布式存储系统。它提供了一个可无限伸缩的Ceph存储集群。

二、ceph架构

参考官档: https://docs.ceph.com/docs/master/

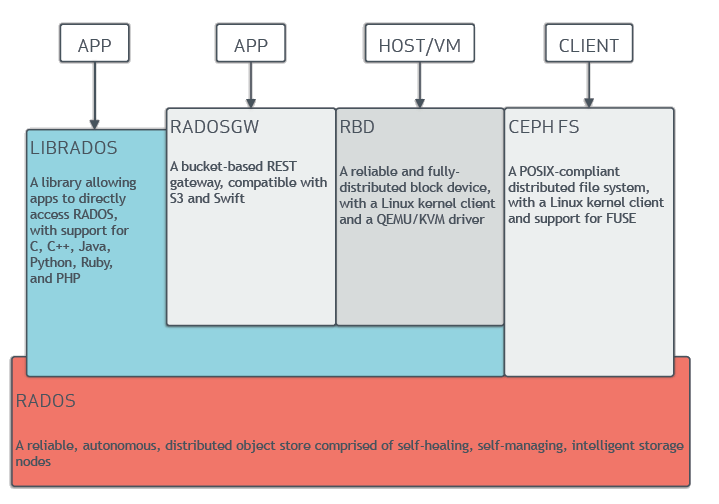

RADOS: Ceph的高可靠,高可拓展,高性能,高自动化都是由这一层来提供的, 用户数据的存储最终也都是通过这一层来进行存储的。

可以说RADOS就是ceph底层原生的数据引擎, 但实际应用时却不直接使用它,而是分为如下4种方式来使用:

LIBRADOS是一个库, 它允许应用程序通过访问该库来与RADOS系统进行交互，支持多种编程语言。如Python,C,C++等. 简单来说,就是给开发人员使用的接口。
CEPH FS通过Linux内核客户端和FUSE来提供文件系统。(文件存储)
RBD通过Linux内核客户端和QEMU/KVM驱动来提供一个分布式的块设备。(块存储)
RADOSGW是一套基于当前流行的RESTFUL协议的网关，并且兼容S3和Swift。(对象存储)

拓展名词

RESTFUL: RESTFUL是一种架构风格,提供了一组设计原则和约束条件,http就属于这种风格的典型应用。REST最大的几个特点为：资源、统一接口、URI和无状态。

资源: 网络上一个具体的信息: 一个文件,一张图片,一段视频都算是一种资源。
统一接口: 数据的元操作，即CRUD(create, read, update和delete)操作，分别对应于HTTP方法
- GET（SELECT）：从服务器取出资源(一项或多项)。
- POST（CREATE）：在服务器新建一个资源。
- PUT（UPDATE）：在服务器更新资源(客户端提供完整资源数据)。
- PATCH（UPDATE）：在服务器更新资源(客户端提供需要修改的资源数据)。
- DELETE（DELETE）：从服务器删除资源。
URI(统一资源定位符): 每个URI都对应一个特定的资源。要获取这个资源，访问它的URI就可以。最典型的URI即URL
无状态: 一个资源的定位与其它资源无关，不受其它资源的影响。

S3 (Simple Storage Service 简单存储服务): 可以把S3看作是一个超大的硬盘, 里面存放数据资源(文件,图片,视频等),这些资源统称为对象.这些对象存放在存储段里,在S3叫做bucket.

和硬盘做类比, 存储段(bucket)就相当于目录,对象就相当于文件。

硬盘路径类似/root/file1.txt

S3的URI类似s3://bucket_name/object_name

swift: 最初是由Rackspace公司开发的高可用分布式对象存储服务，并于2010年贡献给OpenStack开源社区作为其最初的核心子项目之一.

三、Ceph集群

集群组件

Ceph集群包括Ceph OSD,Ceph Monitor两种守护进程。

Ceph OSD(Object Storage Device): 功能是存储数据,处理数据的复制、恢复、回填、再均衡,并通过检查其他OSD守护进程的心跳来向Ceph Monitors提供一些监控信息。
Ceph Monitor: 是一个监视器,监视Ceph集群状态和维护集群中的各种关系。

Ceph存储集群至少需要一个Ceph Monitor和两个 OSD 守护进程。

集群环境准备


准备工作:

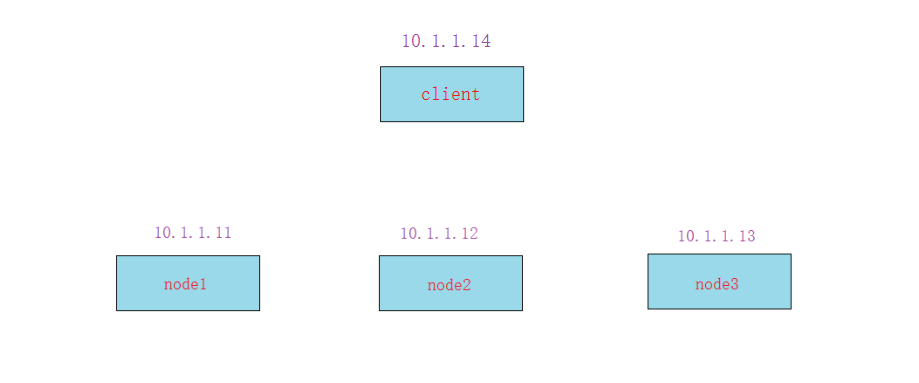

准备四台服务器，需要能上外网,IP静态固定 (除client外每台最少加1个磁盘，最小1G，不用分区);

1, 配置主机名和主机名绑定(所有节点都要绑定)

(注意:这里都全改成短主机名,方便后面实验。如果你坚持用类似vm1.cluster.com这种主机名,或者加别名的话,ceph会在后面截取你的主机名vm1.cluster.com为vm1,造成不一致导致出错)

# hostnamectl set-hostname --static node1
# vim /etc/hosts
10.1.1.11    node1
10.1.1.12    node2
10.1.1.13    node3
10.1.1.14    client

2, 关闭防火墙,selinux(使用iptables -F清一下规则)

# systemctl stop firewalld
# systemctl disable firewalld
# iptables -F
# setenforce 0

3, 时间同步(启动ntpd服务并确认所有节点时间一致)

# systemctl restart ntpd
# systemctl enable ntpd

4, 配置yum源(所有节点都要配置,包括client)

ceph的yum源方法2种:

公网ceph源(centos7默认的公网源+epel源+ceph的aliyun源)

# yum install epel-release -y
# vim /etc/yum.repos.d/ceph.repo
[ceph]
name=ceph
baseurl=http://mirrors.aliyun.com/ceph/rpm-mimic/el7/x86_64/
enabled=1
gpgcheck=0
priority=1
[ceph-noarch]
name=cephnoarch
baseurl=http://mirrors.aliyun.com/ceph/rpm-mimic/el7/noarch/
enabled=1
gpgcheck=0
priority=1
[ceph-source]
name=Ceph source packages
baseurl=http://mirrors.aliyun.com/ceph/rpm-mimic/el7/SRPMS
enabled=1
gpgcheck=0
priority=1

本地ceph源(centos7默认的公网源+ceph本地源)
- 公网源下载网络慢,而且公网源可能更新会造成问题。可使用下载好的做本地ceph源

将共享的ceph_soft目录拷贝到所有节点上(比如:/root/目录下)

# vim /etc/yum.repos.d/ceph.repo
[local_ceph]
name=local_ceph
baseurl=file:///root/ceph_soft
gpgcheck=0
enabled=1

集群部署过程

第1步: 配置ssh免密

以node1为**部署配置节点**,在node1上配置ssh等效性(要求ssh node1,node2,node3 ,client都要免密码)

说明: 此步骤不是必要的，做此步骤的目的:

如果使用ceph-deploy来安装集群,密钥会方便安装
如果不使用ceph-deploy安装,也可以方便后面操作: 比如同步配置文件

[root@node1 ~]# ssh-keygen
[root@node1 ~]# ssh-copy-id -i node1
[root@node1 ~]# ssh-copy-id -i node2
[root@node1 ~]# ssh-copy-id -i node3
[root@node1 ~]# ssh-copy-id -i client

第2步: 在node1上安装部署工具

(其它节点不用安装)

[root@node1 ~]# yum install ceph-deploy -y

第3步: 在node1上创建集群

建立一个集群配置目录

注意: 后面的大部分操作都会在此目录

[root@node1 ~]# mkdir /etc/ceph
[root@node1 ~]# cd /etc/ceph

创建一个ceph集群

[root@node1 ceph]# ceph-deploy new node1
[root@node1 ceph]# ls
ceph.conf  ceph-deploy-ceph.log  ceph.mon.keyring
说明:
ceph.conf                  集群配置文件
ceph-deploy-ceph.log      使用ceph-deploy部署的日志记录
ceph.mon.keyring        mon的验证key文件

第4步: ceph集群节点安装ceph

前面准备环境时已经准备好了yum源,在这里==所有集群节点(不包括client)==都安装以下软件

# yum install ceph ceph-radosgw -y
# ceph -v
ceph version 13.2.6 (02899bfda814146b021136e9d8e80eba494e1126) mimic (stable)

补充说明:

如果公网OK,并且网速好的话,可以用ceph-deploy install node1 node2 node3命令来安装,但网速不好的话会比较坑
所以这里我们选择直接用准备好的本地ceph源,然后yum install ceph ceph-radosgw -y安装即可。

第5步: 客户端安装`ceph-common`

[root@client ~]# yum install ceph-common -y

第6步: 创建mon(监控)

增加public网络用于监控

在[global]配置段里添加下面一句（直接放到最后一行)
[root@node1 ceph]# vim /etc/ceph/ceph.conf
public network = 10.1.1.0/24            监控网络

监控节点初始化,并同步配置到所有节点(node1,node2,node3,不包括client)

[root@node1 ceph]# ceph-deploy mon create-initial
[root@node1 ceph]# ceph health
HEALTH_OK                                        状态health（健康）
将配置文件信息同步到所有节点
[root@node1 ceph]# ceph-deploy admin node1 node2 node3

[root@node1 ceph]# ceph -s
  cluster:
    id:     c05c1f28-ea78-41b7-b674-a069d90553ac
    health: HEALTH_OK                            健康状态为OK
  services:
    mon: 1 daemons, quorum node1                1个监控
    mgr: no daemons active
    osd: 0 osds: 0 up, 0 in
  data:
    pools:   0 pools, 0 pgs
    objects: 0  objects, 0 B
    usage:   0 B used, 0 B / 0 B avail
    pgs:

为了防止mon单点故障，你可以加多个mon节点(建议奇数个，因为有quorum仲裁投票)

回顾: 什么是quorum(仲裁,法定人数)?

[root@node1 ceph]# ceph-deploy mon add node2
[root@node1 ceph]# ceph-deploy mon add node3
[root@node1 ceph]# ceph -s
  cluster:
    id:     c05c1f28-ea78-41b7-b674-a069d90553ac
    health: HEALTH_OK                                健康状态为OK
  services:
    mon: 3 daemons, quorum node1,node2,node3        3个监控
    mgr: no daemons active
    osd: 0 osds: 0 up, 0 in
  data:
    pools:   0 pools, 0 pgs
    objects: 0  objects, 0 B
    usage:   0 B used, 0 B / 0 B avail
    pgs:

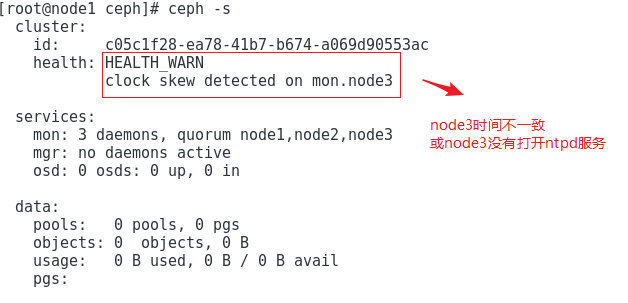

监控到时间不同步的解决方法

ceph集群对时间同步要求非常高, 即使你已经将ntpd服务开启,但仍然可能有**clock skew deteted**相关警告


请做如下尝试:

1, 在ceph集群所有节点上(node1,node2,node3)不使用ntpd服务,直接使用crontab同步

# systemctl stop ntpd
# systemctl disable ntpd
# crontab -e
*/10 * * * * ntpdate ntp1.aliyun.com                每5或10分钟同步1次公网的任意时间服务器

2, 调大时间警告的阈值

[root@node1 ceph]# vim ceph.conf
[global]                                在global参数组里添加以下两行
......
mon clock drift allowed = 2                # monitor间的时钟滴答数(默认0.5秒)
mon clock drift warn backoff = 30        # 调大时钟允许的偏移量(默认为5)

3, 同步到所有节点

[root@node1 ceph]# ceph-deploy --overwrite-conf admin node1 node2 node3
前面第1次同步不需要加--overwrite-conf参数
这次修改ceph.conf再同步就需要加--overwrite-conf参数覆盖

4, 所有ceph集群节点上重启ceph-mon.target服务

# systemctl restart ceph-mon.target

第7步: 创建mgr(管理)

ceph luminous版本中新增加了一个组件：Ceph Manager Daemon，简称ceph-mgr。

该组件的主要作用是分担和扩展monitor的部分功能，减轻monitor的负担，让更好地管理ceph存储系统。

创建一个mgr

[root@node1 ceph]# ceph-deploy mgr create node1
[root@node1 ceph]# ceph -s
  cluster:
    id:     c05c1f28-ea78-41b7-b674-a069d90553ac
    health: HEALTH_OK
  services:
    mon: 3 daemons, quorum node1,node2,node3
    mgr: node1(active)                            node1为mgr
    osd: 0 osds: 0 up, 0 in
  data:
    pools:   0 pools, 0 pgs
    objects: 0  objects, 0 B
    usage:   0 B used, 0 B / 0 B avail
    pgs:

添加多个mgr可以实现HA

[root@node1 ceph]# ceph-deploy mgr create node2
[root@node1 ceph]# ceph-deploy mgr create node3
[root@node1 ceph]# ceph -s
  cluster:
    id:     c05c1f28-ea78-41b7-b674-a069d90553ac
    health: HEALTH_OK                                健康状态为OK
  services:
    mon: 3 daemons, quorum node1,node2,node3        3个监控
    mgr: node1(active), standbys: node2, node3        看到node1为主,node2,node3为备
    osd: 0 osds: 0 up, 0 in                            看到为0个磁盘
  data:
    pools:   0 pools, 0 pgs
    objects: 0  objects, 0 B
    usage:   0 B used, 0 B / 0 B avail
    pgs:

第8步: 创建osd(存储盘)

[root@node1 ceph]# ceph-deploy disk --help
[root@node1 ceph]# ceph-deploy osd --help

列表所有节点的磁盘,都有sda和sdb两个盘,sdb为我们要加入分布式存储的盘

列表查看节点上的磁盘
[root@node1 ceph]# ceph-deploy disk list node1
[root@node1 ceph]# ceph-deploy disk list node2
[root@node1 ceph]# ceph-deploy disk list node3
zap表示干掉磁盘上的数据,相当于格式化
[root@node1 ceph]# ceph-deploy disk zap node1 /dev/sdb
[root@node1 ceph]# ceph-deploy disk zap node2 /dev/sdb
[root@node1 ceph]# ceph-deploy disk zap node3 /dev/sdb
将磁盘创建为osd
[root@node1 ceph]# ceph-deploy osd create --data /dev/sdb node1
[root@node1 ceph]# ceph-deploy osd create --data /dev/sdb node2
[root@node1 ceph]# ceph-deploy osd create --data /dev/sdb node3

[root@node1 ceph]# ceph -s
  cluster:
    id:     c05c1f28-ea78-41b7-b674-a069d90553ac
    health: HEALTH_OK
  services:
    mon: 3 daemons, quorum node1,node2,node3
    mgr: node1(active), standbys: node2, node3
    osd: 3 osds: 3 up, 3 in                                    看到这里有3个osd
  data:
    pools:   0 pools, 0 pgs
    objects: 0  objects, 0 B
    usage:   41 MiB used, 2.9 GiB / 3.0 GiB avail            大小为3个磁盘的总和
    pgs:

osd都创建好了，那么怎么存取数据呢?

集群节点的扩容方法

假设再加一个新的集群节点node4

1, 主机名配置和绑定

2, 在node4上yum install ceph ceph-radosgw -y安装软件

3, 在部署节点node1上同步配置文件给node4. ceph-deploy admin node4

4, 按需求选择在node4上添加mon或mgr或osd等

四、RADOS原生数据存取演示

上面提到了RADOS也可以进行数据的存取操作, 但我们一般不直接使用它，但我们可以先用RADOS的方式来深入了解下ceph的数据存取原理。

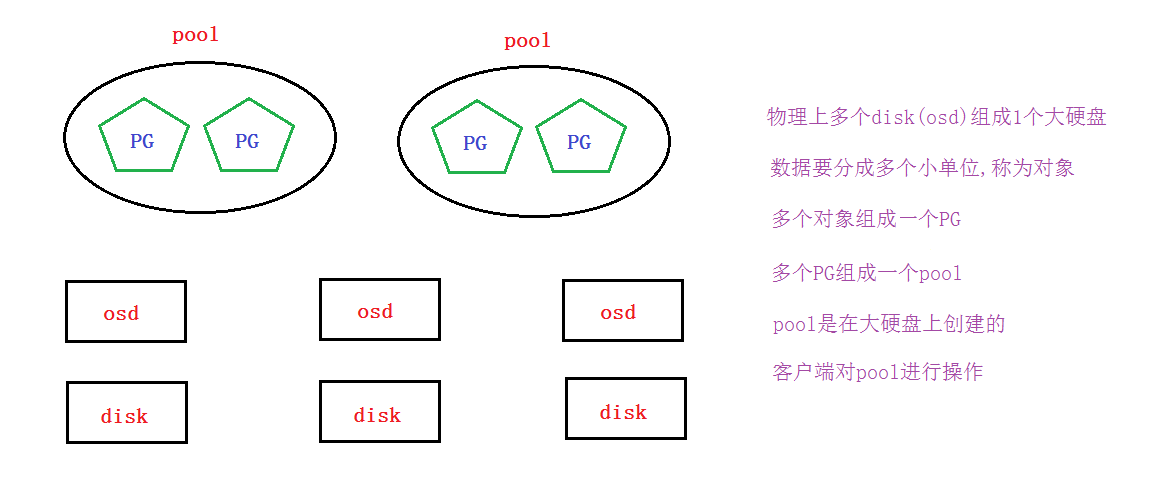

存取原理

要实现数据存取需要创建一个pool,创建pool要先分配PG。


如果客户端对一个pool写了一个文件, 那么这个文件是如何分布到多个节点的磁盘上呢?

答案是通过CRUSH算法。


CRUSH算法

CRUSH(Controlled Scalable Decentralized Placement of Replicated Data)算法为可控的,可扩展的,分布式的副本数据放置算法的简称。
PG到OSD的映射的过程算法叫做CRUSH 算法。(一个Object需要保存三个副本，也就是需要保存在三个osd上)。
CRUSH算法是一个伪随机的过程，他可以从所有的OSD中，随机性选择一个OSD集合，但是同一个PG每次随机选择的结果是不变的，也就是映射的OSD集合是固定的。

小结:

客户端直接对pool操作(但文件存储,块存储,对象存储我们不这么做)
pool里要分配PG
PG里可以存放多个对象
对象就是由客户端写入的数据分离的单位
CRUSH算法将客户端写入的数据映射分布到OSD,从而最终存放到物理磁盘上(这个具体过程是抽象的,我们运维工程师可不用再深挖,因为分布式存储对于运维工程师来说就一个大硬盘)

创建pool

创建test_pool,指定pg数为128

[root@node1 ceph]# ceph osd pool create test_pool 128
pool 'test_pool' created

查看pg数量,可以使用ceph osd pool set test_pool pg_num 64这样的命令来尝试调整

[root@node1 ceph]# ceph osd pool get test_pool pg_num
pg_num: 128

说明: pg数与ods数量有关系

pg数为2的倍数,一般5个以下osd,分128个PG或以下即可(分多了PG会报错的,可按报错适当调低)
可以使用ceph osd pool set test_pool pg_num 64这样的命令来尝试调整

存储测试

1, 我这里把本机的/etc/fstab文件上传到test_pool,并取名为newfstab

[root@node1 ceph]# rados put newfstab /etc/fstab --pool=test_pool

2, 查看

[root@node1 ceph]# rados -p test_pool ls
newfstab

3, 删除

[root@node1 ceph]# rados rm newfstab --pool=test_pool

删除pool

1, 在部署节点node1上增加参数允许ceph删除pool

[root@node1 ceph]# vim /etc/ceph/ceph.conf
mon_allow_pool_delete = true

2, 修改了配置, 要同步到其它集群节点

[root@node1 ceph]# ceph-deploy --overwrite-conf admin node1 node2 node3

3, 重启监控服务

[root@node1 ceph]# systemctl restart ceph-mon.target

4, 删除时pool名输两次，后再接--yes-i-really-really-mean-it参数就可以删除了

[root@node1 ceph]# ceph osd pool delete test_pool test_pool --yes-i-really-really-mean-it

五、创建Ceph文件存储

要运行Ceph文件系统, 你必须先创建至少带一个mds的Ceph存储集群.

(Ceph块设备和Ceph对象存储不使用MDS)。

Ceph MDS: Ceph文件存储类型存放与管理元数据metadata的服务

创建文件存储并使用

第1步: 在node1部署节点上同步配置文件,并创建mds服务(也可以做多个mds实现HA)

[root@node1 ceph]# ceph-deploy mds create node1 node2 node3
我这里做三个mds

第2步: 一个Ceph文件系统需要至少两个RADOS存储池，一个用于数据，一个用于元数据。所以我们创建它们。

[root@node1 ceph]# ceph osd pool create cephfs_pool 128
pool 'cephfs_pool' created
[root@node1 ceph]# ceph osd pool create cephfs_metadata 64
pool 'cephfs_metadata' created
[root@node1 ceph]# ceph osd pool ls |grep cephfs
cephfs_pool
cephfs_metadata

第3步: 创建Ceph文件系统,并确认客户端访问的节点

[root@node1 ceph]# ceph fs new cephfs cephfs_metadata cephfs_pool
[root@node1 ceph]# ceph fs ls
name: cephfs, metadata pool: cephfs_metadata, data pools: [cephfs_pool ]
[root@node1 ceph]# ceph mds stat
cephfs-1/1/1 up  {0=ceph_node3=up:active}, 2 up:standby        这里看到node3为up状态

第4步: 客户端准备验证key文件

说明: ceph默认启用了cephx认证, 所以客户端的挂载必须要验证

在集群节点(node1,node2,node3)上任意一台查看密钥字符串

[root@node1 ~]# cat /etc/ceph/ceph.client.admin.keyring
[client.admin]
        key = AQDEKlJdiLlKAxAARx/PXR3glQqtvFFMhlhPmw==        后面的字符串就是验证需要的
        caps mds = "allow *"
        caps mgr = "allow *"
        caps mon = "allow *"
        caps osd = "allow *"

在客户端上创建一个文件记录密钥字符串

[root@client ~]# vim admin.key            # 创建一个密钥文件,复制粘贴上面得到的字符串
AQDEKlJdiLlKAxAARx/PXR3glQqtvFFMhlhPmw==

第5步: 客户端挂载(挂载ceph集群中跑了mon监控的节点, mon监控为6789端口)

[root@client ~]# mount -t ceph node1:6789:/ /mnt -o name=admin,secretfile=/root/admin.key

第6步: 验证

[root@client ~]# df -h |tail -1
node1:6789:/  3.8G     0  3.8G   0% /mnt # 大小不用在意,场景不一样,pg数,副本数都会影响

如要验证读写请自行验证

可以使用两个客户端, 同时挂载此文件存储,可实现同读同写

删除文件存储方法

如果需要删除文件存储,请按下面操作过程来操作

第1步: 在客户端上删除数据,并umount所有挂载

[root@client ~]# rm /mnt/* -rf
[root@client ~]# umount /mnt/

第2步: 停掉所有节点的mds(只有停掉mds才能删除文件存储)

[root@node1 ~]# systemctl stop ceph-mds.target
[root@node2 ~]# systemctl stop ceph-mds.target
[root@node3 ~]# systemctl stop ceph-mds.target

第3步: 回到集群任意一个节点上(node1,node2,node3其中之一)删除

如果要客户端删除,需要在node1上同步配置才可以ceph-deploy admin client

[root@client ~]# ceph fs rm cephfs --yes-i-really-mean-it
[root@client ~]# ceph osd pool delete cephfs_metadata cephfs_metadata --yes-i-really-really-mean-it
pool 'cephfs_metadata' removed
[root@client ~]# ceph osd pool delete cephfs_pool cephfs_pool --yes-i-really-really-mean-it
pool 'cephfs_pool' removed

第4步: 再次mds服务再次启动

[root@node1 ~]# systemctl start ceph-mds.target
[root@node2 ~]# systemctl start ceph-mds.target
[root@node3 ~]# systemctl start ceph-mds.target

六、创建Ceph块存储

创建块存储并使用

第1步: 在node1上同步配置文件到client

[root@node1 ceph]# ceph-deploy admin client

第2步:建立存储池,并初始化

注意:在客户端操作

[root@client ~]# ceph osd pool create rbd_pool 128
pool 'rbd_pool' created
[root@client ~]# rbd pool init rbd_pool

第3步:创建一个存储卷(我这里卷名为volume1,大小为5000M)

注意: volume1的专业术语为image, 我这里叫存储卷方便理解

[root@client ~]# rbd create volume1 --pool rbd_pool --size 5000
[root@client ~]# rbd ls rbd_pool
volume1
[root@client ~]# rbd info volume1 -p rbd_pool
rbd image 'volume1':                        可以看到volume1为rbd image
        size 4.9 GiB in 1250 objects
        order 22 (4 MiB objects)
        id: 149256b8b4567
        block_name_prefix: rbd_data.149256b8b4567
        format: 2                            格式有1和2两种,现在是2
        features: layering, exclusive-lock, object-map, fast-diff, deep-flatten   特性
        op_features:
        flags:
        create_timestamp: Sat Aug 17 19:47:51 2019

第4步: 将创建的卷映射成块设备

因为rbd镜像的一些特性，OS kernel并不支持，所以映射报错

[root@client ~]# rbd map rbd_pool/volume1
rbd: sysfs write failed
RBD image feature set mismatch. You can disable features unsupported by the kernel with "rbd feature disable rbd_pool/volume1 object-map fast-diff deep-flatten".
In some cases useful info is found in syslog - try "dmesg | tail".
rbd: map failed: (6) No such device or address

解决方法: disable掉相关特性

[root@client ~]# rbd feature disable rbd_pool/volume1 exclusive-lock object-map fast-diff deep-flatten

再次映射

[root@client ~]# rbd map rbd_pool/volume1
/dev/rbd0

第5步: 查看映射(如果要取消映射, 可以使用rbd unmap /dev/rbd0)

[root@client ~]# rbd showmapped
id pool     image   snap device
0  rbd_pool volume1 -    /dev/rbd0

第6步: 格式化,挂载

[root@client ~]# mkfs.xfs /dev/rbd0
[root@client ~]# mount /dev/rbd0 /mnt/
[root@client ~]# df -h |tail -1
/dev/rbd0        4.9G   33M  4.9G   1%   /mnt

可自行验证读写

注意: 块存储是不能实现同读同写的,请不要两个客户端同时挂载进行读写

块存储扩容与裁减

在线扩容

经测试,分区后/dev/rbd0p1不能在线扩容,直接使用/dev/rbd0才可以

扩容成8000M
[root@client ~]# rbd resize --size 8000 rbd_pool/volume1
[root@client ~]# rbd info rbd_pool/volume1  |grep size
        size 7.8 GiB in 2000 objects
查看大小,并没有变化
[root@client ~]# df -h |tail -1
/dev/rbd0        4.9G   33M  4.9G   1%   /mnt
[root@client ~]# xfs_growfs -d /mnt/
再次查看大小,在线扩容成功
[root@client ~]# df -h |tail -1
/dev/rbd0        7.9G   33M  7.9G   1%   /mnt

块存储裁减

不能在线裁减.裁减后需重新格式化再挂载，所以请提前备份好数据.

再裁减回5000M
[root@client ~]# rbd resize --size 5000 rbd_pool/volume1 --allow-shrink
重新格式化挂载
[root@client ~]# umount /mnt/
[root@client ~]# mkfs.xfs -f /dev/rbd0
[root@client ~]# mount /dev/rbd0 /mnt/
再次查看,确认裁减成功
[root@client ~]# df -h |tail -1
/dev/rbd0        4.9G   33M  4.9G   1%   /mnt

删除块存储方法

[root@client ~]# umount /mnt/
[root@client ~]# rbd unmap /dev/rbd0
[root@client ~]# ceph osd pool delete rbd_pool rbd_pool --yes-i-really-really-mean-it
pool 'rbd_pool' removed

七、Ceph对象存储

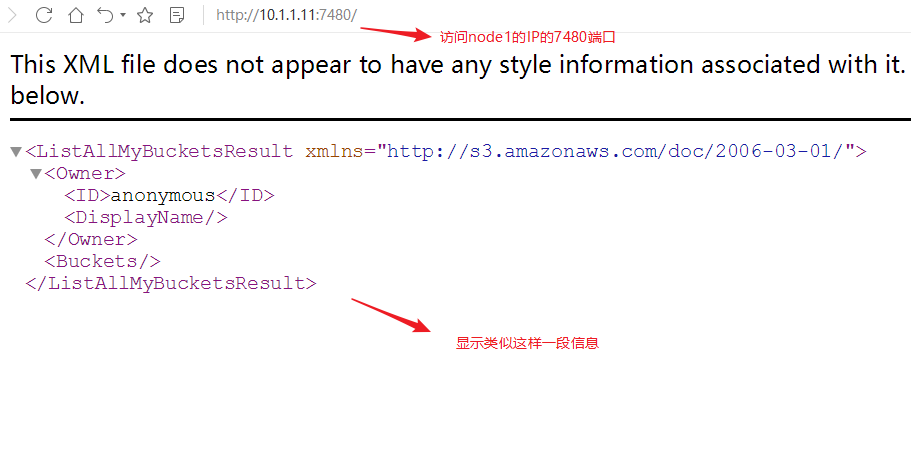

测试ceph对象网关的连接

第1步: 在node1上创建rgw

[root@node1 ceph]# ceph-deploy rgw create node1
[root@node1 ceph]# lsof -i:7480
COMMAND  PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
radosgw 6748 ceph   40u  IPv4  49601      0t0  TCP *:7480 (LISTEN)


第2步: 在客户端测试连接对象网关

创建一个测试用户,需要在部署节点使用ceph-deploy admin client同步配置文件给client
[root@client ~]# radosgw-admin user create --uid="testuser" --display-name="First User"
{
    "user_id": "testuser",
    "display_name": "First User",
    "email": "",
    "suspended": 0,
    "max_buckets": 1000,
    "auid": 0,
    "subusers": [],
    "keys": [
        {
            "user": "testuser",
            "access_key": "36ROCI84S5NSP4BPYL01",
            "secret_key": "jBOKH0v6J79bn8jaAF2oaWU7JvqTxqb4gjerWOFW"
        }
    ],
    "swift_keys": [],
    "caps": [],
    "op_mask": "read, write, delete",
    "default_placement": "",
    "placement_tags": [],
    "bucket_quota": {
        "enabled": false,
        "check_on_raw": false,
        "max_size": -1,
        "max_size_kb": 0,
        "max_objects": -1
    },
    "user_quota": {
        "enabled": false,
        "check_on_raw": false,
        "max_size": -1,
        "max_size_kb": 0,
        "max_objects": -1
    },
    "temp_url_keys": [],
    "type": "rgw",
    "mfa_ids": []
}

上面一大段主要有用的为access_key与secret_key，用于连接对象存储网关

[root@client ~]# radosgw-admin user create --uid='testuser' --display-name='First User' |grep -E 'access_key|secret_key'
            "access_key": "36ROCI84S5NSP4BPYL01",
            "secret_key": "jBOKH0v6J79bn8jaAF2oaWU7JvqTxqb4gjerWOFW"

S3连接ceph对象网关

AmazonS3是一种面向Internet的对象存储服务.我们这里可以使用s3工具连接ceph的对象存储进行操作

第1步: 客户端安装s3cmd工具,并编写ceph连接配置文件

[root@client ~]# yum install s3cmd
创建并编写下面的文件,key文件对应前面创建测试用户的key
[root@client ~]# vim /root/.s3cfg
[default]
access_key = 36ROCI84S5NSP4BPYL01
secret_key = jBOKH0v6J79bn8jaAF2oaWU7JvqTxqb4gjerWOFW
host_base = 10.1.1.11:7480
host_bucket = 10.1.1.11:7480/%(bucket)
cloudfront_host = 10.1.1.11:7480
use_https = False

第2步: 命令测试

列出bucket,可以查看到先前测试创建的my-new-bucket
[root@client ~]# s3cmd ls
2019-01-05 23:01  s3://my-new-bucket
再建一个桶
[root@client ~]# s3cmd mb s3://test_bucket
上传文件到桶
[root@client ~]# s3cmd put /etc/fstab s3://test_bucket
upload: '/etc/fstab' -> 's3://test_bucket/fstab'  [1 of 1]
 501 of 501   100% in    1s   303.34 B/s  done
下载到当前目录
[root@client ~]# s3cmd get s3://test_bucket/fstab
更多命令请见参考命令帮助
[root@client ~]# s3cmd --help

ceph dashboard(拓展)

通过ceph dashboard完成对ceph存储系统可视化监视。

第1步：查看集群状态确认mgr的active节点

[root@node1 ~]# ceph -s
  cluster:
    id:     6788206c-c4ea-4465-b5d7-ef7ca3f74552
    health: HEALTH_OK
  services:
    mon: 3 daemons, quorum node1,node2,node3
    mgr: node1(active), standbys: node3, node2             确认mgr的active节点为node1
    osd: 4 osds: 4 up, 4 in
    rgw: 1 daemon active
  data:
    pools:   6 pools, 48 pgs
    objects: 197  objects, 2.9 KiB
    usage:   596 MiB used, 3.4 GiB / 4.0 GiB avail
    pgs:     48 active+clean

第2步：开启dashboard模块

[root@node1 ~]# ceph mgr module enable dashboard

第3步：创建自签名证书

[root@node1 ~]# ceph dashboard create-self-signed-cert
Self-signed certificate created

第4步: 生成密钥对,并配置给ceph mgr

[root@node1 ~]# mkdir /etc/mgr-dashboard
[root@node1 ~]# cd /etc/mgr-dashboard/
[root@node1 mgr-dashboard]# openssl req -new -nodes -x509 -subj "/O=IT-ceph/CN=cn" -days 365 -keyout dashboard.key -out dashboard.crt -extensions v3_ca
Generating a 2048 bit RSA private key
.+++
.....+++
writing new private key to 'dashboard.key'
-----
[root@node1 mgr-dashboard]# ls
dashboard.crt  dashboard.key

第5步: 在ceph集群的active mgr节点上(我这里为node1)配置mgr services

使用dashboard服务，主要配置dashboard使用的IP及Port

[root@node1 mgr-dashboard]# ceph config set mgr mgr/dashboard/server_addr 10.1.1.11
[root@node1 mgr-dashboard]# ceph config set mgr mgr/dashboard/server_port 8080

第6步: 重启dashboard模块,并查看访问地址

[root@node1 mgr-dashboard]# ceph mgr module disable dashboard
[root@node1 mgr-dashboard]# ceph mgr module enable dashboard
[root@node1 mgr-dashboard]# ceph mgr services
{
    "dashboard": "https://10.1.1.11:8080/"
}

第7步：设置访问web页面用户名和密码

[root@node1 mgr-dashboard]# ceph dashboard set-login-credentials daniel daniel123
Username and password updated

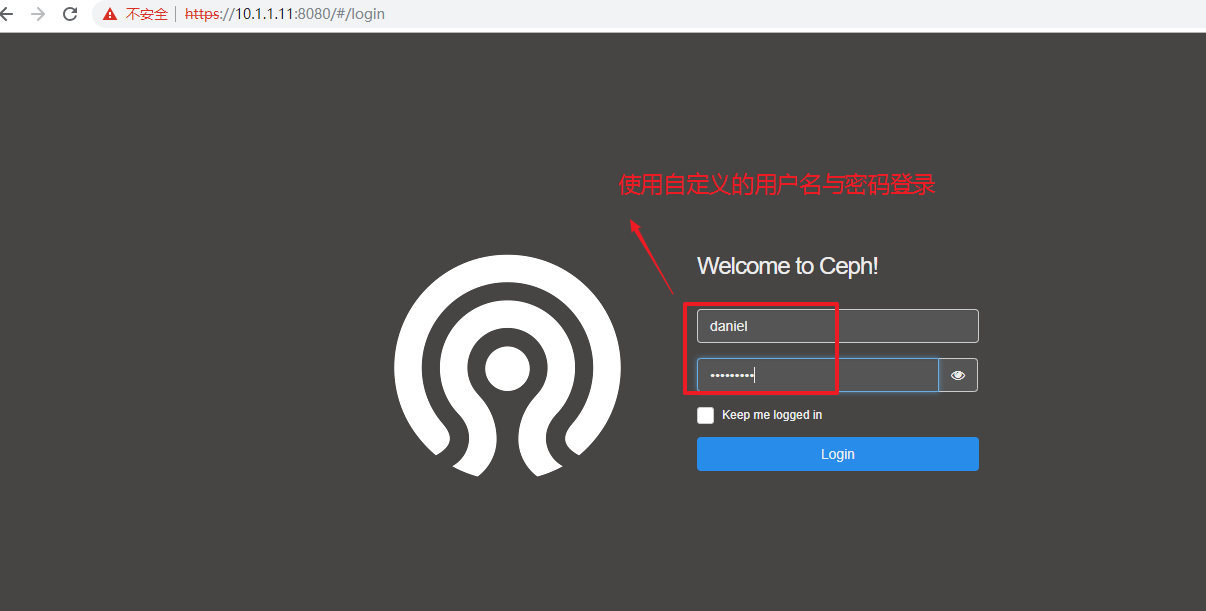

第8步：通过本机或其它主机访问

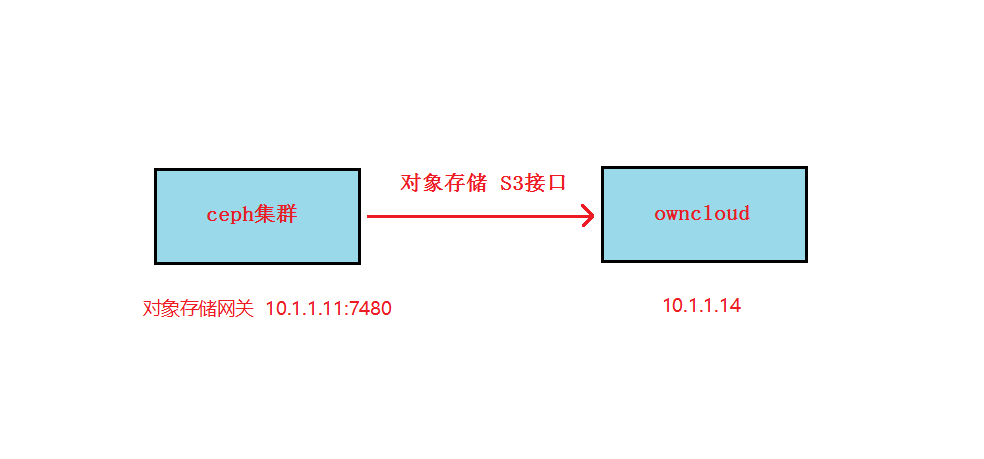

ceph对象存储结合owncloud打造云盘(拓展)


1,在ceph的客户端上准备好bucket和相关的连接key

[root@client ~]# s3cmd mb s3://owncloud
Bucket 's3://owncloud/' created
[root@client ~]# cat /root/.s3cfg
[default]
access_key = 36ROCI84S5NSP4BPYL01
secret_key = jBOKH0v6J79bn8jaAF2oaWU7JvqTxqb4gjerWOFW
host_base = 10.1.1.11:7480
host_bucket = 10.1.1.11:7480/%(bucket)
cloudfront_host = 10.1.1.11:7480
use_https = False

2, 在client端安装owncloud云盘运行所需要的web环境

owncloud需要web服务器和php支持. 目前最新版本owncloud需要php7.x版本,在这里我们为了节省时间,使用rpm版安装

[root@client ~]# yum install httpd mod_ssl php-mysql php php-gd php-xml php-mbstring -y
[root@client ~]# systemctl restart httpd

3, 上传owncloud软件包, 并解压到httpd家目录

[root@client ~]# tar xf owncloud-9.0.1.tar.bz2 -C /var/www/html/
[root@client ~]# chown apache.apache -R /var/www/html/
需要修改为运行web服务器的用户owner,group,否则后面写入会出现权限问题

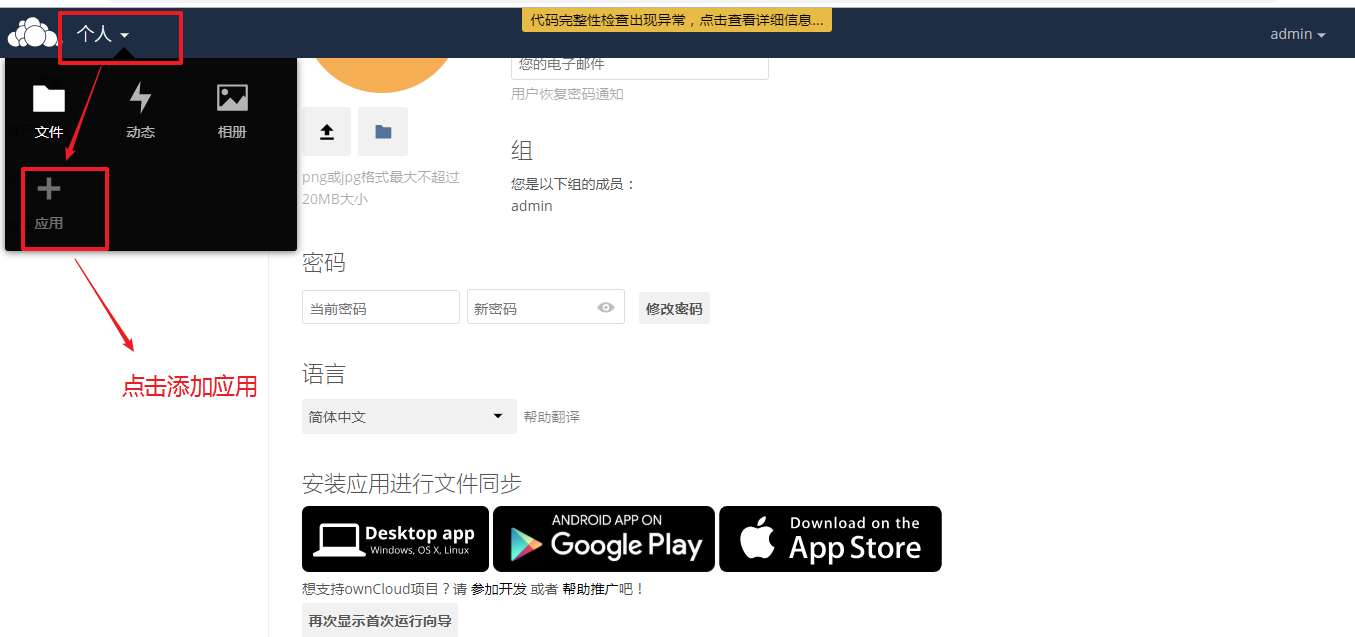

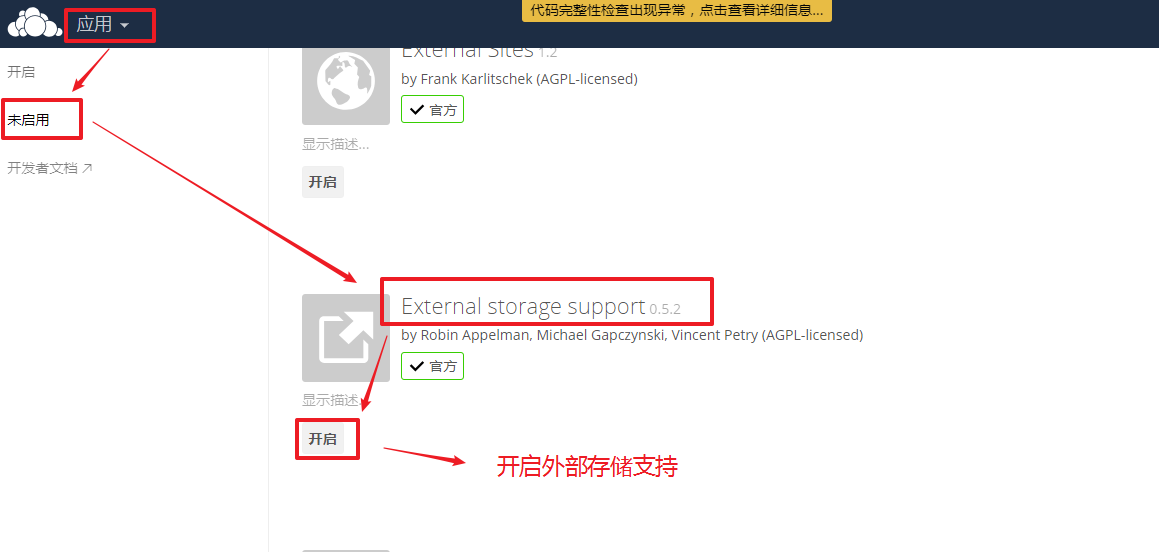

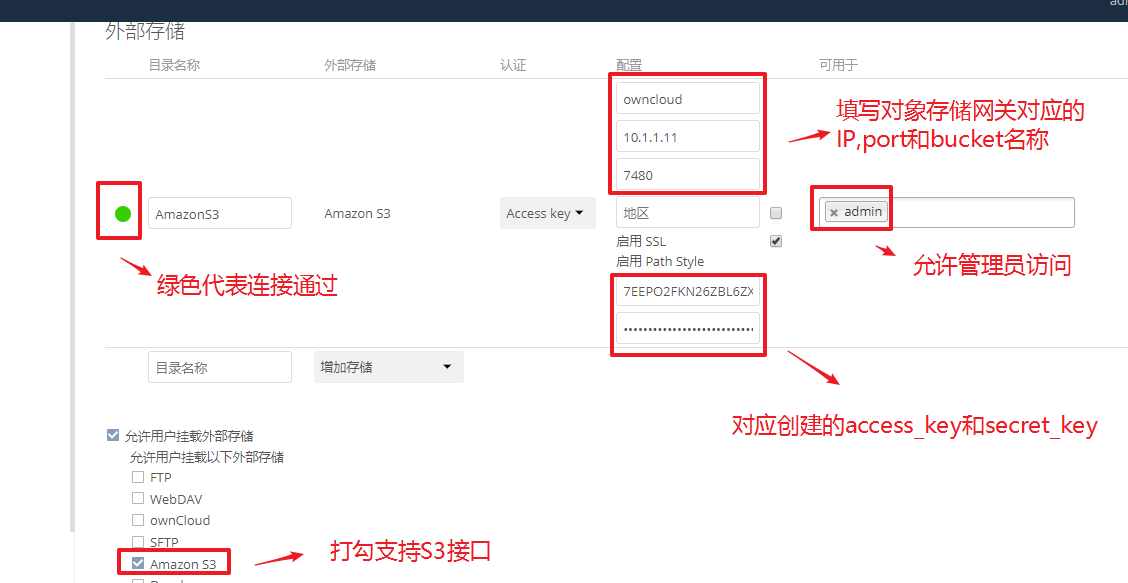

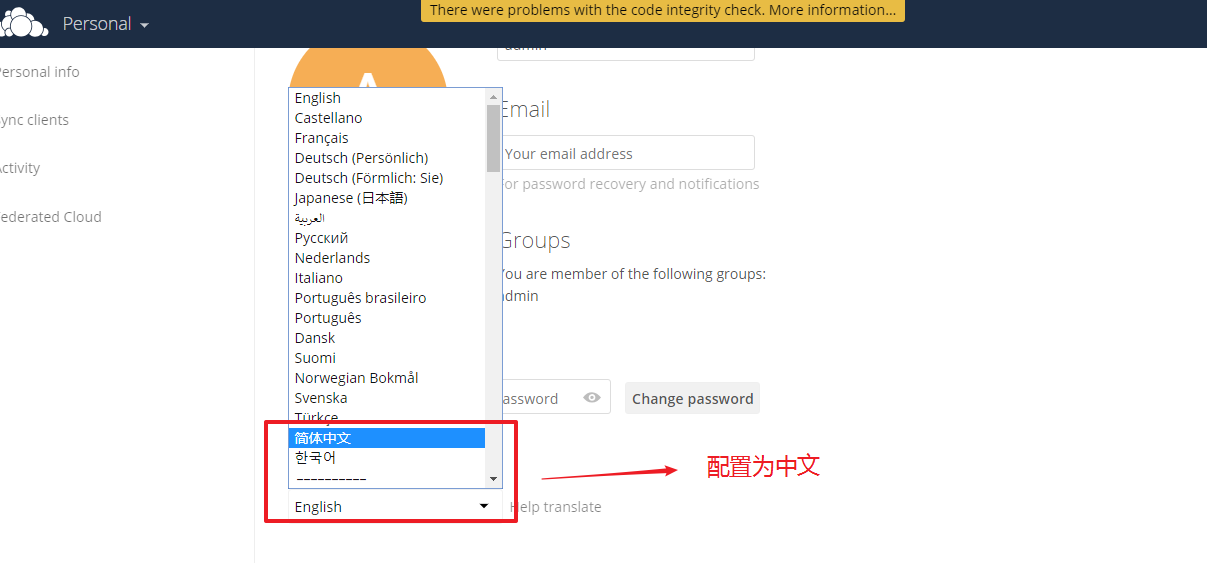

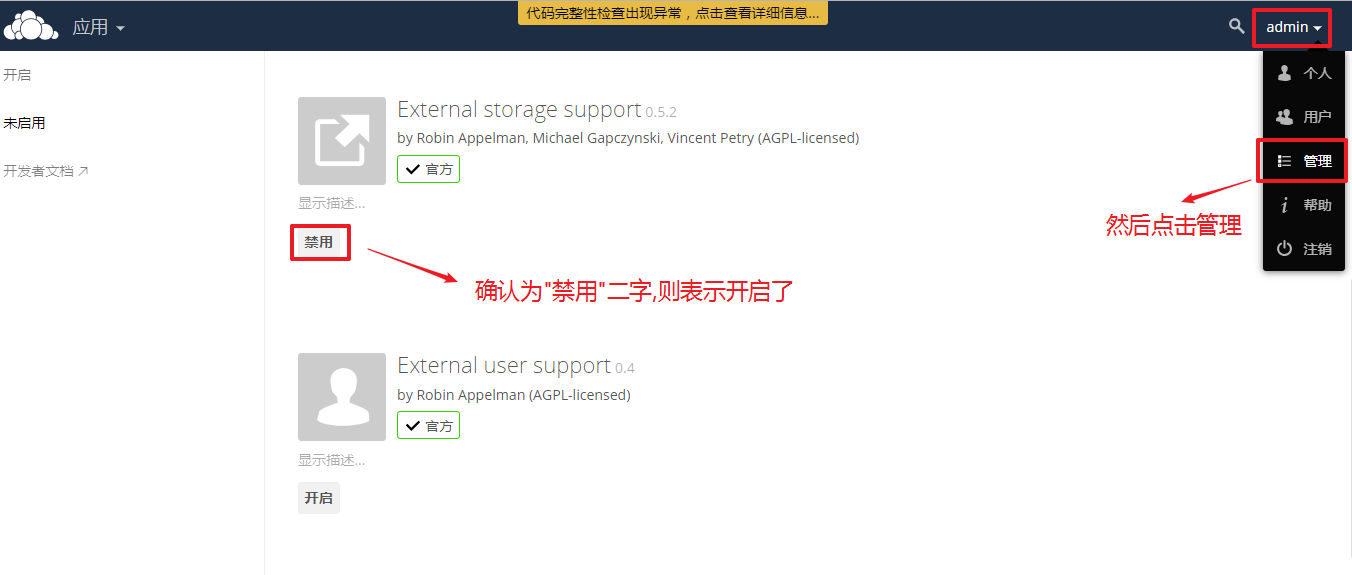

4, 通过浏览器访问http:10.1.1.14/owncloud,进行配置

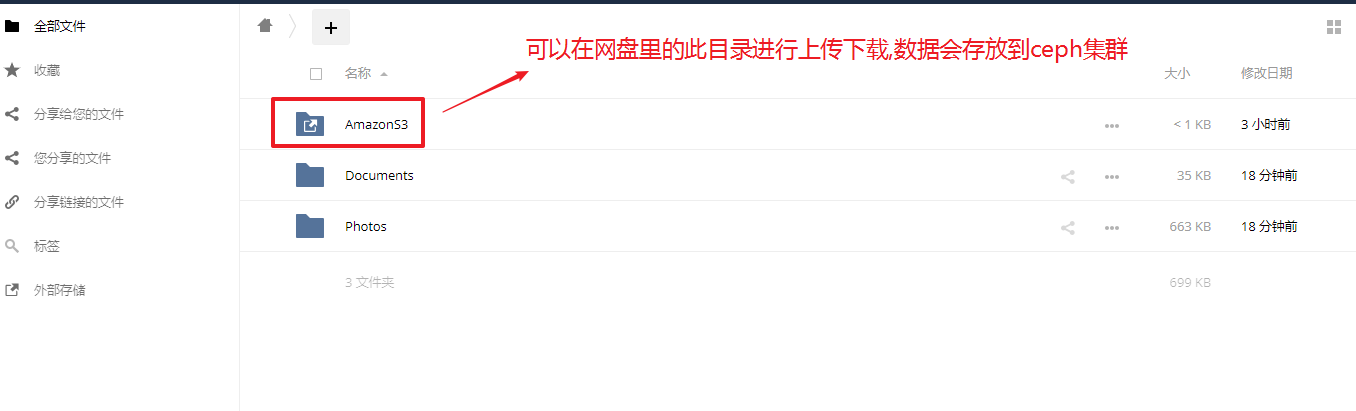

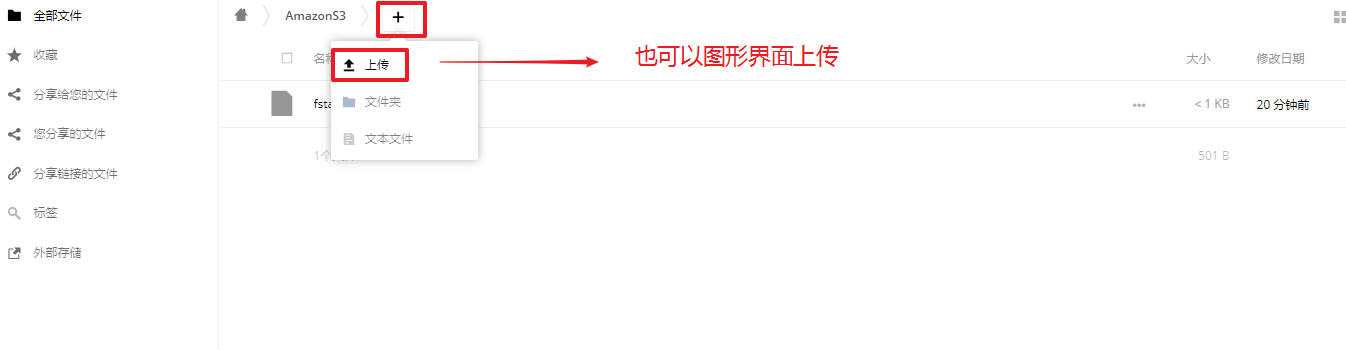

5, 文件上传下载测试

[root@client ~]# s3cmd put /etc/fstab s3://owncloud
upload: '/etc/fstab' -> 's3://owncloud/fstab'  [1 of 1]
 501 of 501   100% in    0s     6.64 kB/s  done

因为默认owncloud上传文件有限制,不能超过2M。所以需要修改

[root@client ~]# vim /var/www/html/owncloud/.htaccess
<IfModule mod_php5.c>
  php_value upload_max_filesize 2000M                修改调大
  php_value post_max_size 2000M                        修改调大
[root@client ~]# vim /etc/php.ini
post_max_size = 2000M                                修改调大
upload_max_filesize = 2000M                            修改调大
[root@client ~]# systemctl restart httpd

拓展:osd磁盘的删除(这里以删除node1上的osd.0磁盘为例)

1, 查看osd磁盘状态

[root@node1 ceph]# ceph osd tree
ID CLASS WEIGHT  TYPE NAME      STATUS REWEIGHT PRI-AFF
-1       0.00298 root default
-3       0.00099     host node1
 0   hdd 0.00099         osd.0      up  1.00000 1.00000
-5       0.00099     host node2
 1   hdd 0.00099         osd.1      up  1.00000 1.00000
-7       0.00099     host node3
 2   hdd 0.00099         osd.2      up  1.00000 1.00000

2, 先标记为out

[root@node1 ceph]# ceph osd out osd.0
marked out osd.0.
[root@node1 ceph]# ceph osd tree
ID CLASS WEIGHT  TYPE NAME      STATUS REWEIGHT PRI-AFF
-1       0.00298 root default
-3       0.00099     host node1
 0   hdd 0.00099         osd.0      up        0 1.00000            可以看到权重为0,但状态还是UP
-5       0.00099     host node2
 1   hdd 0.00099         osd.1      up  1.00000 1.00000
-7       0.00099     host node3
 2   hdd 0.00099         osd.2      up  1.00000 1.00000

3, 再rm删除,但要先去osd.0对应的节点上停止ceph-osd服务,否则rm不了

[root@node1 ceph]# systemctl stop ceph-osd@0.service
[root@node1 ceph]# ceph osd rm osd.0
removed osd.0
[root@node1 ceph]# ceph osd tree
ID CLASS WEIGHT  TYPE NAME      STATUS REWEIGHT PRI-AFF
-1       0.00298 root default
-3       0.00099     host node1
 0   hdd 0.00099         osd.0     DNE        0              状态不再为UP了
-5       0.00099     host node2
 1   hdd 0.00099         osd.1      up  1.00000 1.00000
-7       0.00099     host node3
 2   hdd 0.00099         osd.2      up  1.00000 1.00000

4, 查看集群状态

[root@node1 ceph]# ceph -s
  cluster:
    id:     6788206c-c4ea-4465-b5d7-ef7ca3f74552
    health: HEALTH_WARN
            1 osds exist in the crush map but not in the osdmap     有警告,没有在crush算法中删除
  services:
    mon: 3 daemons, quorum node1,node2,node3
    mgr: node1(active), standbys: node2, node3
    osd: 2 osds: 2 up, 2 in                            发现只有两个osd,说明osd.0删除成功
  data:
    pools:   0 pools, 0 pgs
    objects: 0  objects, 0 B
    usage:   28 MiB used, 2.0 GiB / 2.0 GiB avail        3G变为2G,说明删除成功
    pgs:

5, 在crush算法中和auth验证中删除

[root@node1 ceph]# ceph osd crush remove osd.0
removed item id 0 name 'osd.0' from crush map

[root@node1 ceph]# ceph auth del osd.0
updated

6, 还需要在osd.0对应的节点上卸载

[root@node1 ceph]# df -h |grep osd
tmpfs           488M   48K  488M   1% /var/lib/ceph/osd/ceph-0
[root@node1 ceph]# umount /var/lib/ceph/osd/ceph-0

7, 在osd.0对应的节点上删除osd磁盘产生的逻辑卷

[root@node1 ceph]# pvs
  PV         VG                                        Fmt  Attr PSize    PFree
  /dev/sdb   ceph-56e0d335-80ba-40d8-b076-fc63a766dcac lvm2 a--  1020.00m    0
[root@node1 ceph]# vgs
  VG                                        #PV #LV #SN Attr   VSize    VFree
  ceph-56e0d335-80ba-40d8-b076-fc63a766dcac   1   1   0 wz--n- 1020.00m    0
[root@node1 ceph]# lvremove ceph-56e0d335-80ba-40d8-b076-fc63a766dcac
Do you really want to remove active logical volume ceph-56e0d335-80ba-40d8-b076-fc63a766dcac/osd-block-ef26149d-5d7d-4cc7-8251-684fbddc2da5? [y/n]:y
  Logical volume "osd-block-ef26149d-5d7d-4cc7-8251-684fbddc2da5" successfully removed

至此，就完全删除了

8，如果要再加回来,再次在部署节点使用下面命令即可

[root@node1 ceph]# ceph-deploy disk zap node1 /dev/sdb
[root@node1 ceph]# ceph-deploy osd create --data /dev/sdb node1

运维-自动化部署

分布式存储之Ceph

任务背景

任务要求

任务拆解

学习目标

一、认识Ceph

二、ceph架构

拓展名词

三、Ceph集群

集群组件

集群环境准备

集群部署过程

第1步: 配置ssh免密

第2步: 在node1上安装部署工具

第3步: 在node1上创建集群

第4步: ceph集群节点安装ceph

第5步: 客户端安装`ceph-common`

第6步: 创建mon(监控)

监控到时间不同步的解决方法

第7步: 创建mgr(管理)

第8步: 创建osd(存储盘)

集群节点的扩容方法

四、RADOS原生数据存取演示

存取原理

创建pool

存储测试

删除pool

五、创建Ceph文件存储

创建文件存储并使用

删除文件存储方法

六、创建Ceph块存储

创建块存储并使用

块存储扩容与裁减

删除块存储方法

七、Ceph对象存储

测试ceph对象网关的连接

S3连接ceph对象网关

ceph dashboard(拓展)

ceph对象存储结合owncloud打造云盘(拓展)

分布式存储之Ceph

任务背景

任务要求

任务拆解

学习目标

一、认识Ceph

二、ceph架构

拓展名词

三、Ceph集群

集群组件

集群环境准备

集群部署过程

第1步: 配置ssh免密

第2步: 在node1上安装部署工具

第3步: 在node1上创建集群

第4步: ceph集群节点安装ceph

第5步: 客户端安装ceph-common

第6步: 创建mon(监控)

监控到时间不同步的解决方法

第7步: 创建mgr(管理)

第8步: 创建osd(存储盘)

集群节点的扩容方法

四、RADOS原生数据存取演示

存取原理

创建pool

存储测试

删除pool

五、创建Ceph文件存储

创建文件存储并使用

删除文件存储方法

六、创建Ceph块存储

创建块存储并使用

块存储扩容与裁减

删除块存储方法

七、Ceph对象存储

测试ceph对象网关的连接

S3连接ceph对象网关

ceph dashboard(拓展)

ceph对象存储结合owncloud打造云盘(拓展)

第5步: 客户端安装`ceph-common`
