一．3D建模所需资料

  1. 钱江世纪城新中总图0571及总说明CAD文件


  1. 新中南家园室外建筑立面贴图

    二．3D建模所需工具

  2. AutoCAD2018；

  3. SketchUp Pro 2019；

  4. Adobe Photoshop CS6；

    三．建模过程

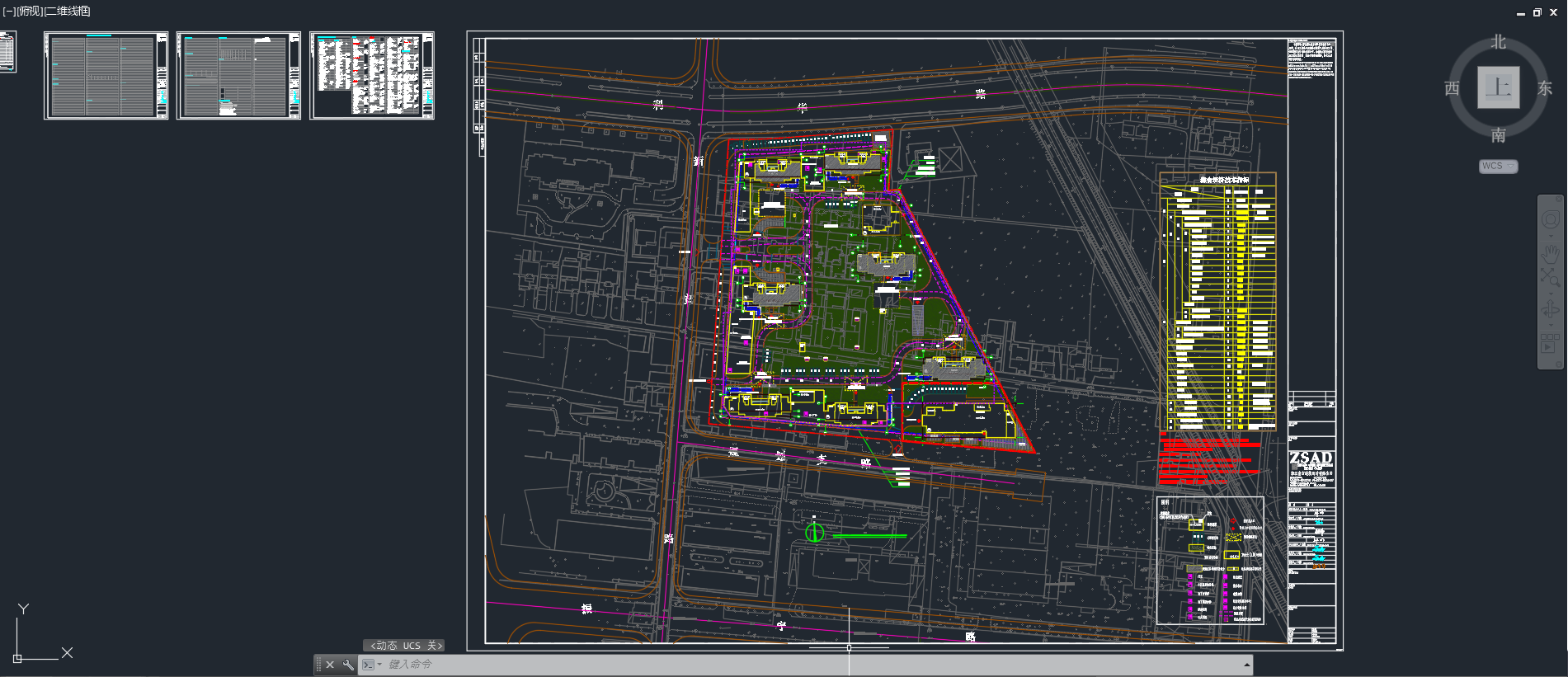

  5. 查看钱江世纪城新中总图0571及总说明CAD文件，明确图纸尺寸单位、建筑间距尺寸标准、图例代表含义；

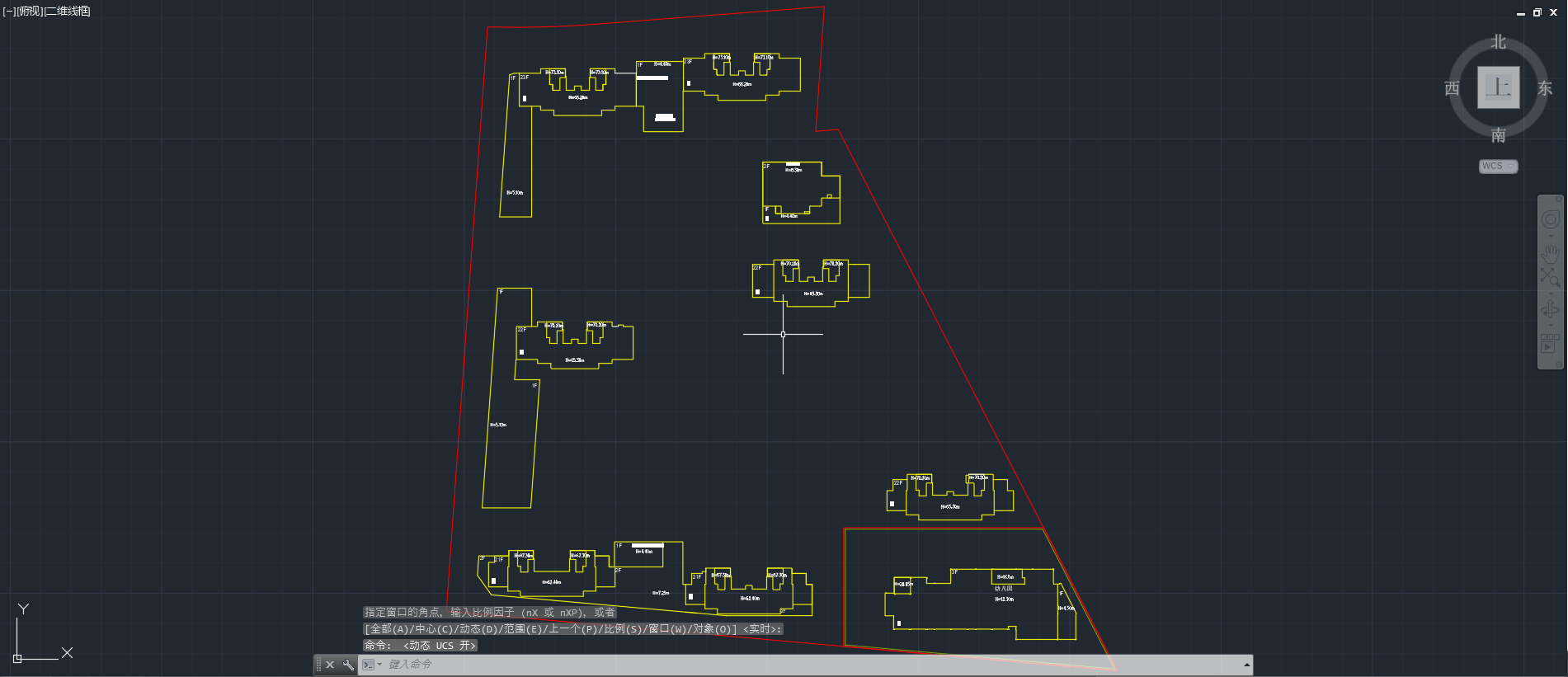

  6. 处理钱江世纪城新中总图0571及总说明CAD文件，将新中南家园9栋楼的外轮廓线、用地红线、 围墙线单独放到新建CAD文件中并保留原坐标；


  1. 使用SketchUp Pro 2019导入CAD文件，导入时，设置单位为“米”（与cad图纸单位一致），导入后，对错误线条进行处理；

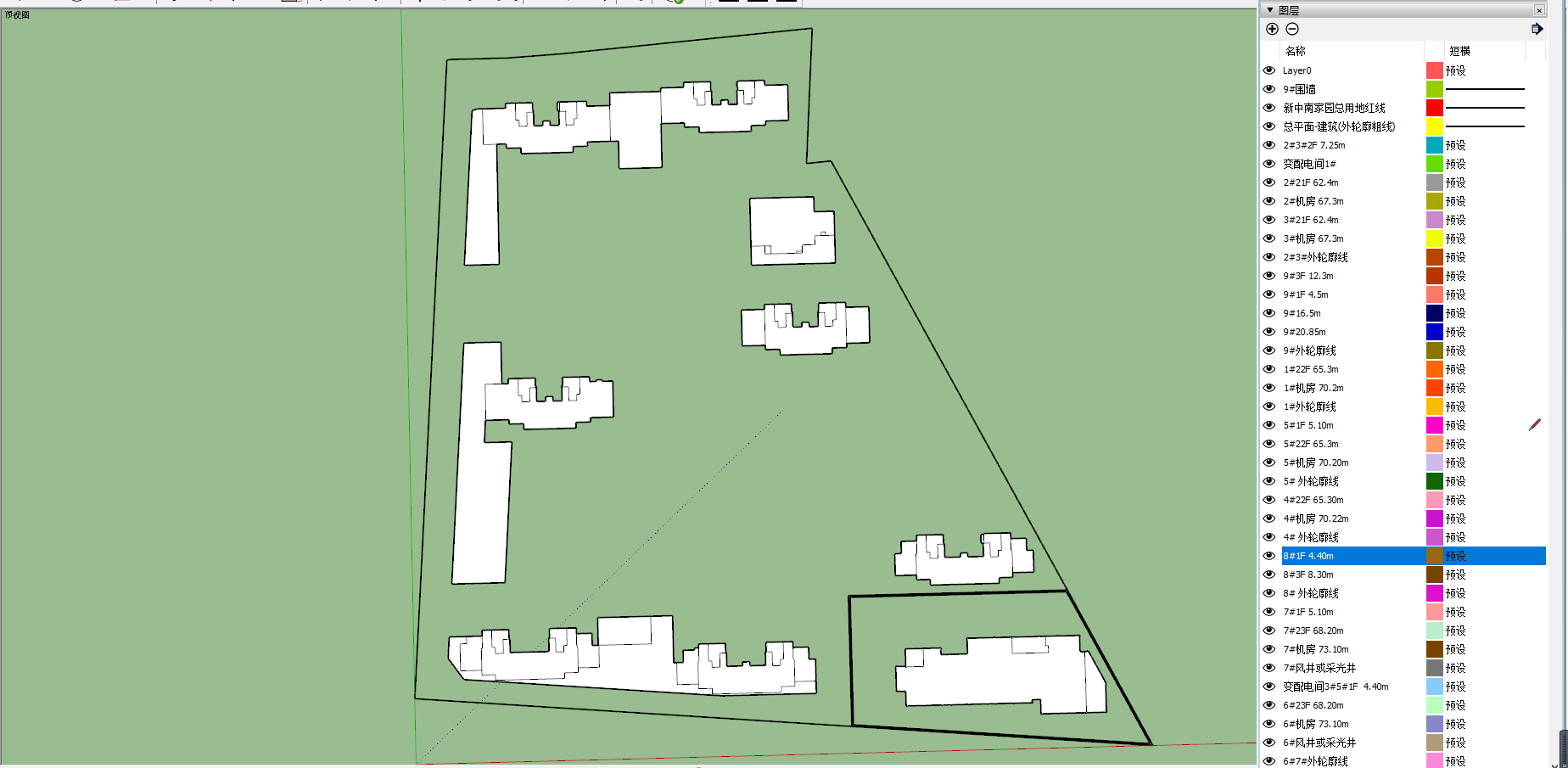

  1. 使用SketchUp Pro 2019对新中南家园二维模型进行封面，并进行图层分类；


  1. 对照CAD文件中的楼层高度，对钱江世纪城-新中南家园二维模型进行拉伸形成三维效果；

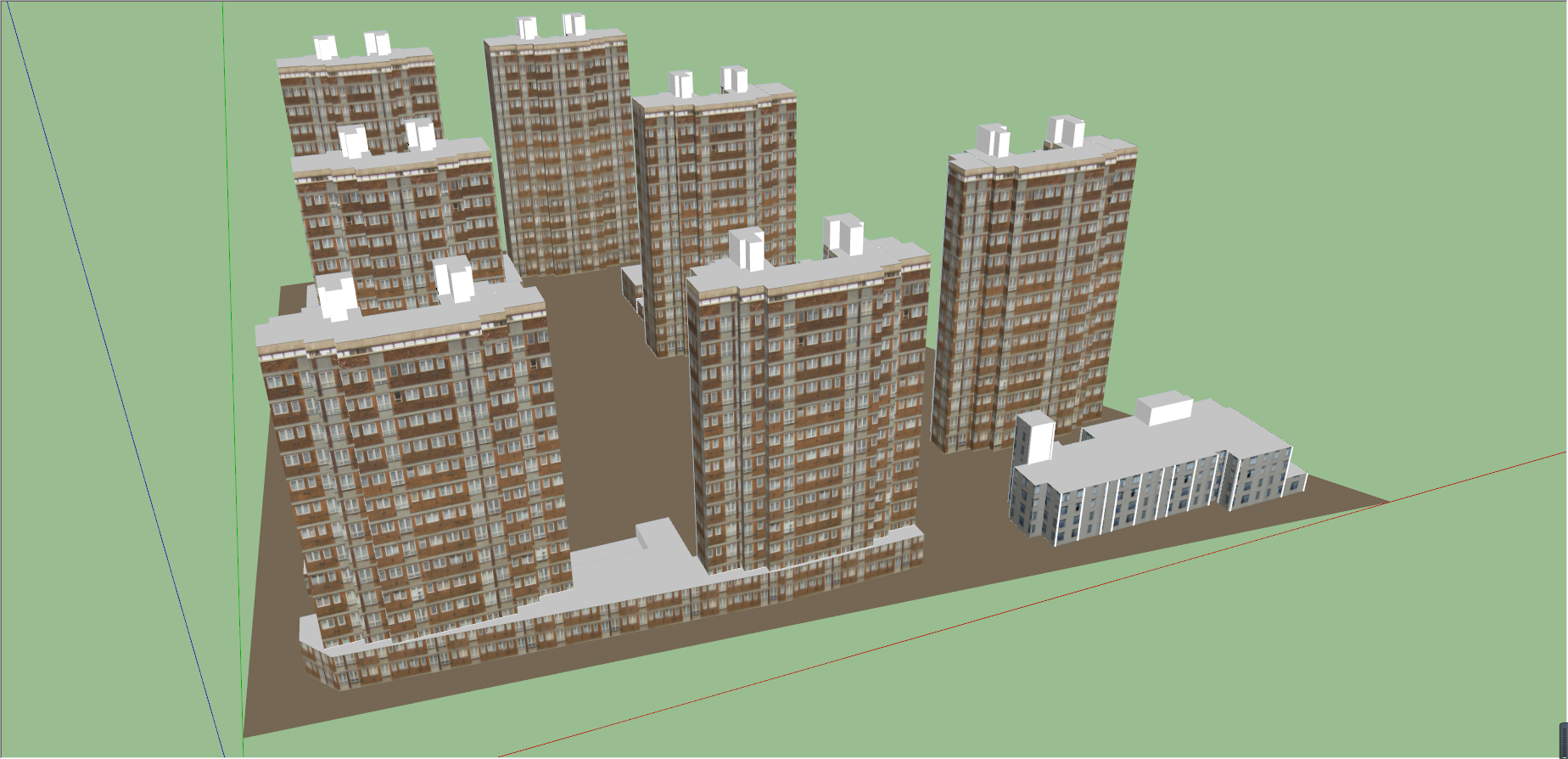

  1. 搜寻合适的建筑立面贴图，并使用Adobe Photoshop CS6对图片进行处理，使用处理后的图片对钱江世纪城-新中南家园三维模型进行贴图；

图片6.png 7. 模型导出，根据渲染要求，导出三维模型
