资料

示例

  1. <!-- xml声明。standalone属性：规定此SVG文件是否是“独立的”，standalone="no"意味着SVG文档会引用一个外部文件，在这里是DTD文件-->
  2. <?xml version="1.0" standalone="no"?>
  4. <!--引用外部的SVG DTD文件。该文件位于"http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd"-->
  5. <!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
  7. <!--xmlns属性：定义SVG命名空间。 version属性定义所使用的SVG版本-->
  8. <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
  9.   <circle cx="100" cy="50" r="40" stroke="black"
  10.   stroke-width="2" fill="red" />
  11. </svg>

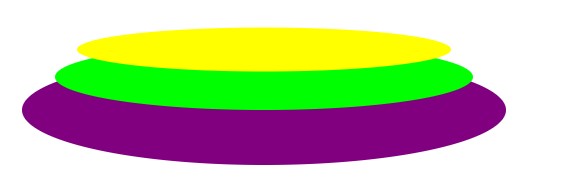

SVG的渲染顺序

SVG是严格按照定义元素的顺序来渲染的，这个与HTML靠z-index值来控制分层不一样。在SVG中，写在前面的元素先被渲染，写在后面的元素后被渲染。后渲染的元素会覆盖前面的元素，虽然有时候受透明度影响，看起来不是被覆盖的，但是SVG确实是严格按照先后顺序来渲染的。

效果图：

  1.                 ![image.png](https://cdn.nlark.com/yuque/0/2020/png/1419417/1605509683164-d92db6bd-b817-47b4-8e91-b71f2f74097e.png#align=left&display=inline&height=188&margin=%5Bobject%20Object%5D&name=image.png&originHeight=188&originWidth=569&size=8816&status=done&style=none&width=569)

源码：

  1. <!DOCTYPE html>
  2. <html>
  3.     <head>
  4.         <meta charset="utf-8">
  5.         <title>svg椭圆</title>
  6.         <link rel="stylesheet" type="text/css" href="common.css"/>
  7.     </head>
  8.     <body>
  9.         <svg>
  10.              <ellipse cx="240" cy="100" rx="220" ry="50" style="fill:purple"/>
  11.              <ellipse cx="240" cy="70" rx="190" ry="30" style="fill:lime"/>
  12.              <ellipse cx="240" cy="45" rx="170" ry="20" style="fill:yellow"/>
  13.         </svg>
  14.     </body>
  15. </html>

stroke-width【取值：||inherit；默认值：1】

如果使用了一个，这个值代表当前视口的百分比。如果使用了0值，则将不绘制轮廓。
作为一个外观属性，它可以直接用作CSS样式表内部的属性。

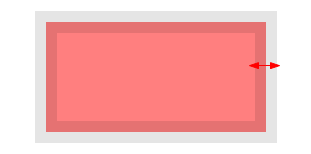

边框（轮廓）厚度指的是，在fill区域边界处的径向宽度，即边界处向外stroke-width/2和边界处向内stroke-width/2的区域是线宽。实际效果参考下图，下图中的边框厚度为红色箭头标识的区域。

效果图：

  1.                                      ![image.png](https://cdn.nlark.com/yuque/0/2020/png/1419417/1605498404001-3f6eb89b-6578-47cd-a968-ed0170ae20fc.png#align=left&display=inline&height=154&margin=%5Bobject%20Object%5D&name=image.png&originHeight=154&originWidth=311&size=2980&status=done&style=none&width=311)

源码：

  1. <!-- reac.html -->
  2. <!DOCTYPE html>
  3. <html>
  4.     <head>
  5.         <meta charset="utf-8">
  6.         <title>SVG矩形</title>
  7.         <style type="text/css">
  8.             html,body{
  9.                 padding: 0;
  10.                 margin: 0;
  11.                 height: 100%;
  12.             }
  13.         </style>
  14.     </head>
  15.     <body>
  16.         <svg style="width: 100%;height: 100%;">
  17.           <rect
  18.           x="50"
  19.           y="20"
  20.           width="200"
  21.           height="100"
  22.           style="fill:red;stroke-width:20;stroke:#000;fill-opacity: 0.5;stroke-opacity: 0.1;"/>
  23.         </svg>
  24.     </body>
  25. </html>

rx,ry【取值：||auto；默认值：auto】

椭圆和矩形两个基本图形使用了rx和ry属性。（注释: 从 SVG2 开始，rx 和 ry是一个几何属性，也就是说，这两个属性也可以用作 矩形 和 椭圆 的 CSS 属性。）

椭圆

对于 <ellipse>，rx 属性定义了水平方向的半径尺寸，ry 属性定义了水平方向的半径尺寸。如果使用了负值或者零，那么椭圆就不会被绘制。

矩形

对于 <rect>，rx 定义了水平方向的圆角尺寸，ry定义了垂直方向的圆角尺寸。
rx 属性的实际效果取决于矩形的 [ry](https://developer.mozilla.org/zh-CN/docs/Web/SVG/Attribute/ry) 属性和宽度，反之亦然：

  • 如果你为 rx 属性指定了正确的值，但是没有定义 [ry](https://developer.mozilla.org/zh-CN/docs/Web/SVG/Attribute/ry) 属性的值，那么浏览器会让 [ry](https://developer.mozilla.org/zh-CN/docs/Web/SVG/Attribute/ry) 取 rx 属性被指定的相等的值。（反之亦然）
  • 如果 rx 和 [ry](https://developer.mozilla.org/zh-CN/docs/Web/SVG/Attribute/ry) 都没有被正确的赋值，那么浏览器会绘制一个带有直角尖角的矩形。
  • rx（ ry）属性的有效值为矩形宽度的一半（即，如果为 rx （ ry）指定的值大于矩形宽度的一半，那么浏览器会视为 rx （ry）的值为矩形宽度的一半）。

    fill-rule【取值：nonzero | evenodd；默认值：nonzero 】

    fill-rule 是一个外观属性，它定义了用来确定一个多边形内部区域的算法。
    贴一篇张鑫旭大佬的博客吧，将这两种填充规则讲的通俗易懂。搞懂SVG/Canvas中nonzero和evenodd填充规则。
