Cesium路径动画

参考资料

EarthSDK在线示例：路径-车辆运动
EarthSDK：XE
EarthSDK API：Earth （重点关注 interaction）
EarthSDK API：MVVM（重点关注 MVVM.watch）
EarthSDK API：Path
EarthSDK API：Tree（重点关注 $refs 及 节点创建方法）
EarthSDK API：XbsjCzmObj

概述

实现效果：点击门->播放开门动画->等待数秒后->播放关门动画

最终效果录屏

开、关门动画.mp4

推拉门动画（开、关）

绘制路径

使用“标绘-高级-路径动画”在模型中绘制路径，在“路径属性”面板中可根据实际情况修改相关属性。

将动画加载至模型中

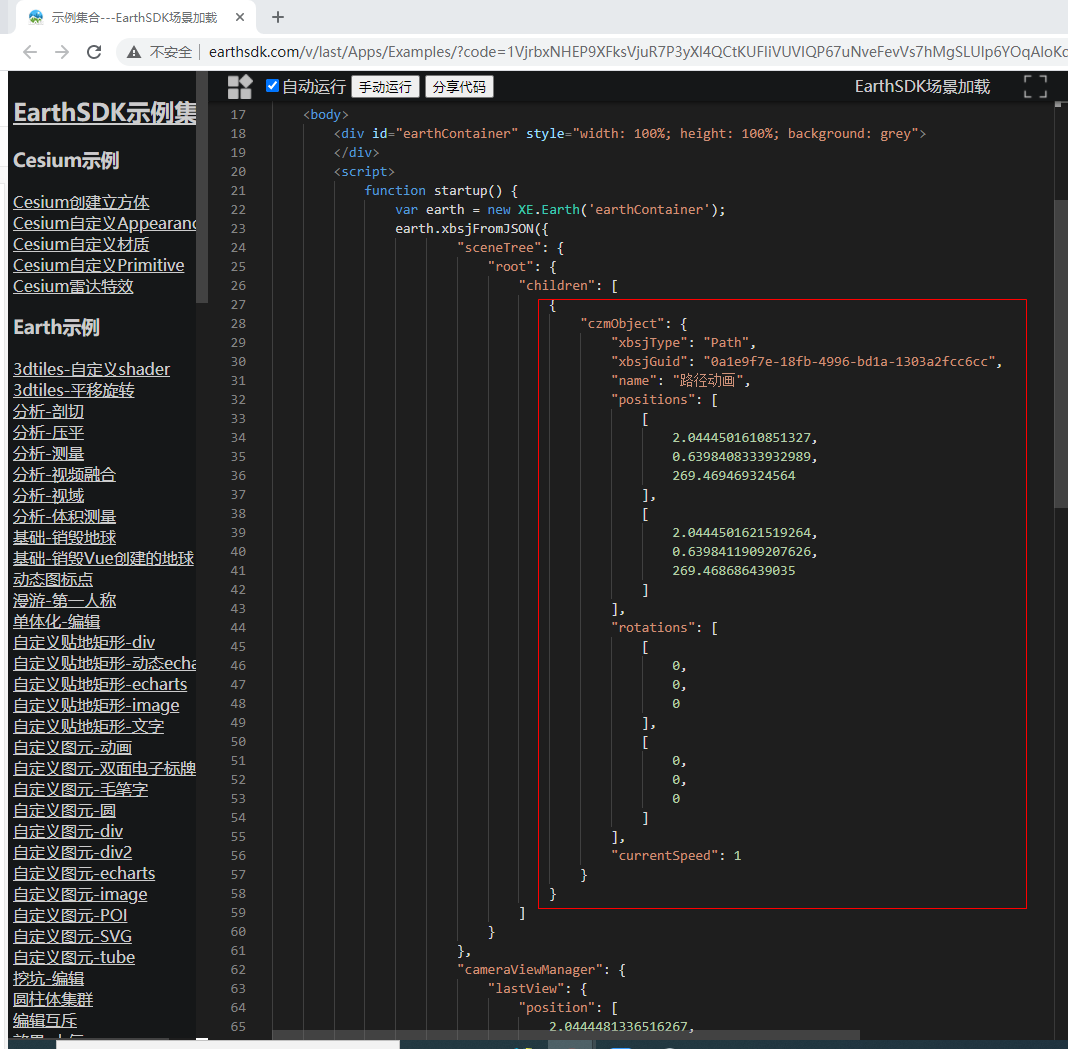

在线查看路径代码

选中“路径动画”图层，右键，在弹出的选项中选择“查看加载代码”，即可看到路径的代码，重点是获取路径的position数据，在这里获取的路径动画的positions是不精确的，还需要在代码中去调整。

通过JS控制动画的执行与结束

在线查看路径代码之后，需要参考EarthSDK API将室内、门的模型加载到场景树中，并控制开关门动画的执行与结束。

项目关键代码示例（React）

const leafJson = [
  {
        "czmObject": {
          "xbsjType": "Tileset",
          "xbsjGuid": "a341be0f-d5df-48c3-9c36-8af547e64000",
          "name": "室内",
          "url": "...",   // 此处为 室内模型 3dtiles数据地址
          "xbsjPosition": [
            2.044452086968357,
            0.6398399028959787,
            271.22052428840794
          ],
          "xbsjUseOriginTransform": false,
          "xbsjClippingPlanes": {},
          "xbsjCustomShader": {}
        }
 },{
        "ref": "leftDoor",
        "czmObject": {
          "xbsjType": "Tileset",
          "xbsjGuid": "8848caa9-7310-4fa3-8f05-959a26605c54",
          "name": "入口左侧门",
          "url": "...",     // 此处为 门模型 3dtiles数据地址
          "xbsjPosition": [
            2.04445030673252,
            0.6398409361655967,
            271.5950337444273
          ],
          "xbsjRotation": [
            1.5707963267948966,
            0,
            1.5707963267948966
          ],
          "xbsjUseOriginTransform": false,
          "xbsjClippingPlanes": {},
          "xbsjCustomShader": {}
        }
      },{
        "ref": "openPath",
        "czmObject": {
          "xbsjType": "Path",
          "xbsjGuid": "791ba4ac-a022-4f04-8e36-66dff64aa24d",
          "name": "开门路径动画",
          "positions": [
            [
              2.04445030673252,
              0.6398409361655967,
              271.5950337444273
            ],
            [
              2.04445030673252,
              0.6398411909207626,
              271.5950337444273
            ]
          ],
          "rotations": [
            [
              0,
              0,
              0
            ],
            [
              0,
              0,
              0
            ]
          ],
          "currentSpeed": 1,
          "playing": false
        }
      },{
        "ref": "closePath",
        "czmObject": {
          "xbsjType": "Path",
          "xbsjGuid": "0a1e9f7e-18fb-4996-bd1a-1303a2fcc6cc",
          "name": "关门路径动画",
          "positions": [
            [
              2.04445030673252,
              0.6398411909207626,
              271.5950337444273
            ],
            [
              2.04445030673252,
              0.6398409361655967,
              271.5950337444273
            ]
          ],
          "rotations": [
            [
              0,
              0,
              0
            ],
            [
              0,
              0,
              0
            ]
          ],
          "currentSpeed": 1,
          "playing": false
        }
      }
];
export default leafJson;

import leafJson from "./leafJson";  // 引入路径可根据实际情况调整
class pathAnimationDemo extends Component{
  constructor(props) {
      super(props);
    this.earth = null;
  },
  componentDidMount() {
      XE.ready().then(()=>{
        // 加载标绘插件 js
      ...
    }).then(()=>{
      this.startUp();
    })
  },
  startUp = ()=>{
    // 创建 Earth实例
      this.earth = new XE.Earth("earthContainer");
      // 开启拾取（鼠标点击事件）
    this.earth.interaction.picking.enabled = true;
    // 通过JSON配置创建节点
    this.earth.sceneTree.root.children.push(...leafJson);
    // 获取节点下挂接的对象
    const leftDoor = this.earth.sceneTree.$refs.leftDoor.czmObject;
    const openPath = this.earth.sceneTree.$refs.leftDoor.openPath;
    const closePath = this.earth.sceneTree.$refs.leftDoor.closePath;
    // 给对象添加点击事件
    leftDoor.onclick = () => {
        // 点击门时播放开门动画
         openPath.playing = true;
      /* MVVM.watch() 对响应式属性对象的监控，需要三个参数。
       *第一个参数是监控的对象；
       * 第二个参数是该对象的属性，注意要用字符串表示；
       *第三个参数是一个回调函数，当属性的值发生变化时，该函数会响应；
      */
      XE.MVVM.watch(openPath, "currentPosition", openPosition => {
          leftDoor.xbsjPosition = [...openPosition];
        /*
         * 如果已经移动到开门路径的终点,数秒钟后开始执行关门动画
        */
        if (openPosition[1] === openPath.positions[1][1]) {
            // 如果currentPosition 和 开门路径终点相等, 停止播放开门动画
          // 有时候openPosition[1]会比openPath.positions[1][1]多几位小数或者稍微大一点，具体原因待考证
                    // 出现上述问题之后，需要打印一下openPosition[1]，将openPath.positions[1][1]的值改成openPosition[1]的值即可
          // 如果还不行，就将openPath.positions[1][1]的值往上或往下调一调
          openPath.playing = false;
          // 5s之后，执行关门动画
          setTimeout(()=>{
              closePath.playing = true;
            XE.MVVM.watch(closePath, "currentPosition", closePosition => {
                leftDoor.xbsjPosition = [...closePosition];
              if (closePosition[1] === closePath.positions[1][1]) {
                  // 如果currentPosition 和 关门路径终点相等, 停止播放关门动画
                // 有时候closePosition[1]会比closePath.positions[1][1]多几位小数或者稍微大一点，具体原因待考证
                                // 出现上述问题之后，需要打印一下closePosition[1]，将closePath.positions[1][1]的值改成closePosition[1]的值即可
                      // 如果还不行，就将closePath.positions[1][1]的值往上或往下调一调
                closePath.playing = false;
              }
            })
          }, 5000)
        }
      })
    }
  }
    return (
      <div id="earthContainer"></div>
  )
}
export default pathAnimationDemo;

问题记录

判断开门/关门动画是否执行完毕时，position[1]和path.positions[1][1]会出现一点差别：有时候position[1]会比path.positions[1][1]多几位小数或者稍微大一点，具体原因待考证。
出现上述问题之后，需要打印一下position[1]，将path.positions[1][1]的值改成position[1]的值即可。如果还不行，就将path.positions[1][1]的值往上或往下调一调试试。
